eNSP ospf协议

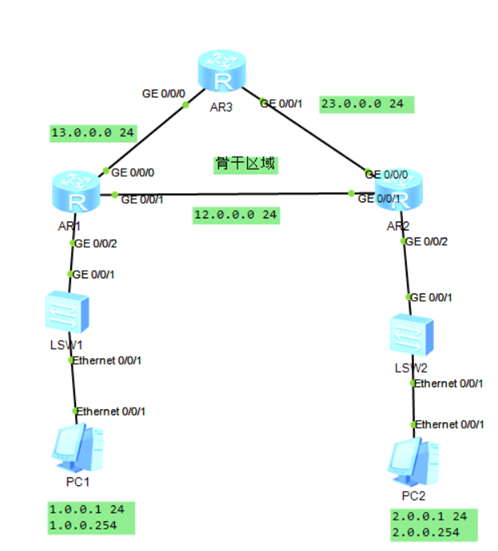

拓扑结构：

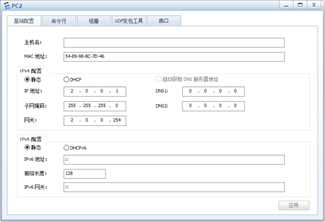

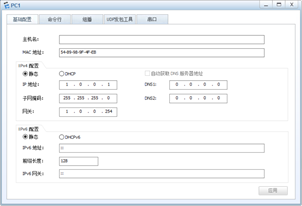

首先，给PC机配置IP，子网掩码和网关：

然后，进行三台路由器的配置：
AR1:

sys
sys R1
int g0/0/2
ip add 1.0.0.254 24
int g0/0/1
ip add 12.0.0.1 24
int g0/0/0
ip add 13.0.0.1 24
quit

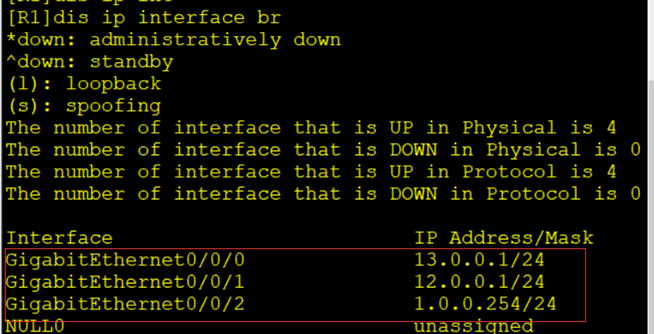

dis ip interface br //查看接口信息

AR2:

sys
sys R2
int g0/0/2
ip add 2.0.0.254 24
int g0/0/1
ip add 12.0.0.2 24
int g0/0/0
ip add 23.0.0.1 24
quit

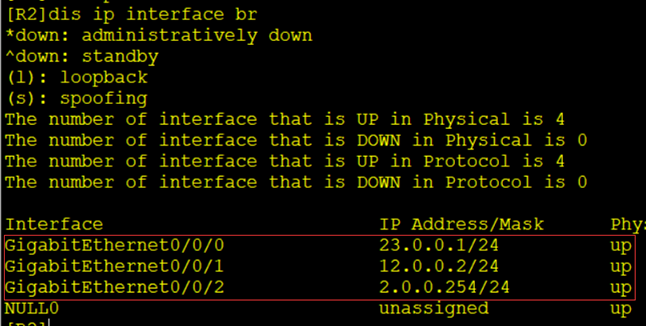

dis ip interface br //查看接口信息

AR3：

sys
sys R3
int g0/0/0
ip add 13.0.0.2 24
int g0/0/1
ip add 23.0.0.2 24
quit

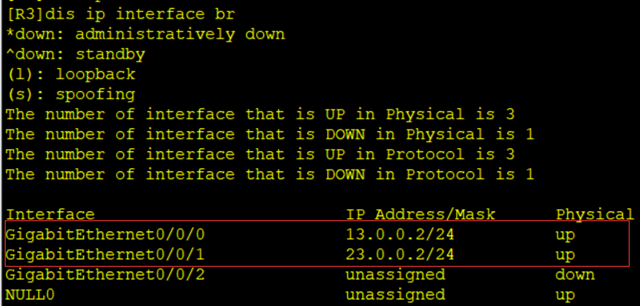

dis ip interface br //查看接口信息

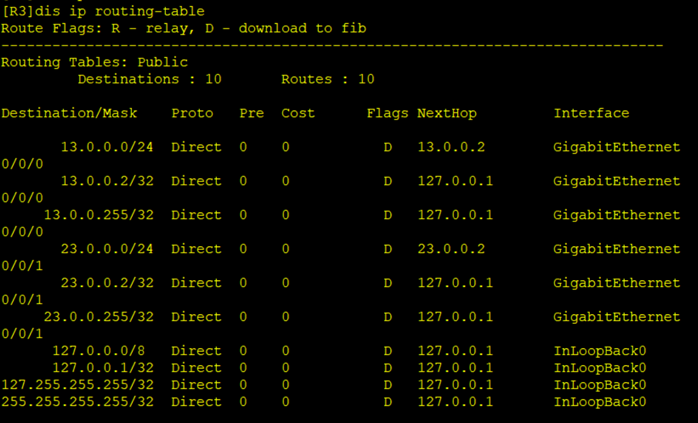

dis ip routing-table //查看路由表

此时，在R3上ping他的直连网段（Direct）是可以的，但是对面的就不行了，如下图所示：

所以，接下来开启ospf协议：
按照拓扑结构图上划分的区域来
AR1:

sys
ospf //开启ospf协议
area 0 //进入骨干区域
network 12.0.0.0 0.0.0.255 //设置骨干区域的路由
network 13.0.0.0 0.0.0.255
quit
area 1
network 1.0.0.0 0.0.0.255

AR2:

sys
ospf //开启ospf协议
area 0 //进入骨干区域
network 12.0.0.0 0.0.0.255
network 23.0.0.0 0.0.0.255
quit
area 2 //进入非骨干区域2，非骨干区域不能重复
network 2.0.0.0 0.0.0.255

AR3：

sys
ospf //开启ospf协议
area 0 //进入骨干区域
network 13.0.0.0 0.0.0.255
network 23.0.0.0 0.0.0.255
quit
quit

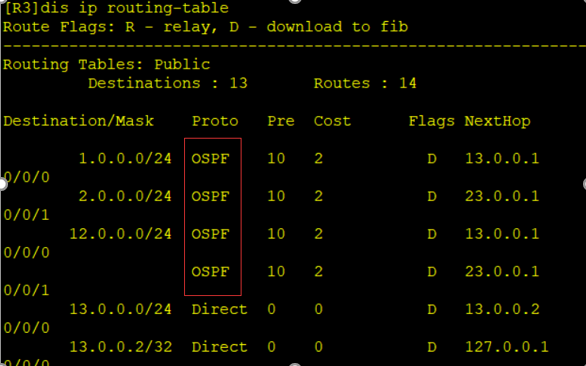

dis ip routing-table

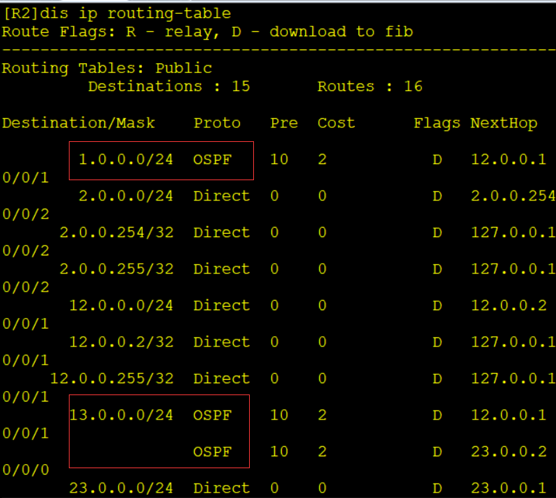

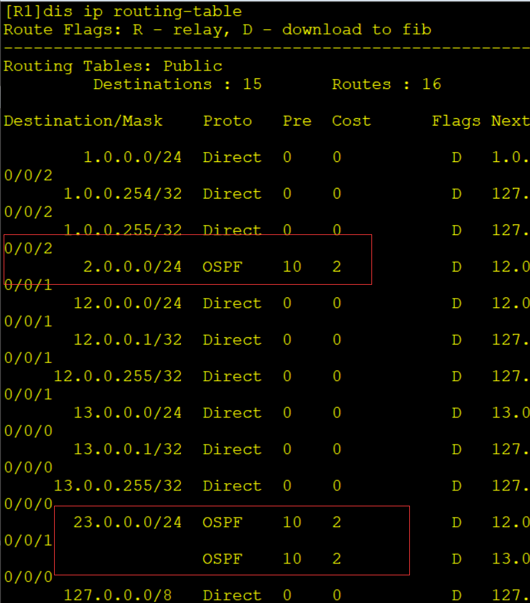

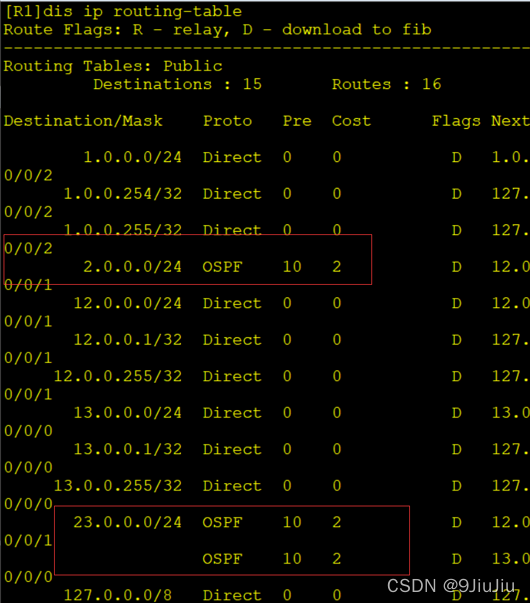

全部配置完成之后，我们可以使用命令再次查看路由表，可以发现路由表中多出了几条路径，并且是通过ospf协议学到的，这样就代表着我们的ospf协议配置成功了
