SLAM 学习笔记 本质矩阵E、基础矩阵F、单应矩阵H的推导

因为在剖析单目初始化的过程中，需要用到基础矩阵F和单应矩阵H，所以想从基础上推导一下，但是发现几何推导自己没太理解，而且比较抽象，不方便从理论出发落实到实际代码，但是又不想浪费这一过程的总结，于是自己另外开了个篇章来记录自己的思考和理解。

这里是继承了ORB-SLAM3 学习笔记 单目初始化过程剖析3 TrackMonocular-＞GrabImageMonocular-＞Track的《2-2-1 对极约束》部分的，有了极限约束，我们尝试用数学公式描述极点、极线和极平面之间的关系。

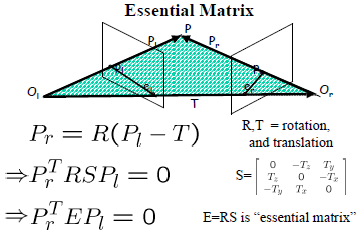

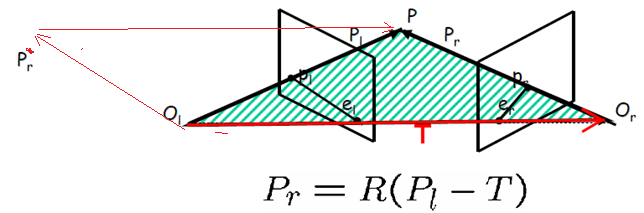

T是平移矩阵部分，是从点$O_l$到$O_r$的距离。$P_l$是点$O_l$到点$P$的向量，也记作${\vec{P}}_l$。$P_r$是点$O_r$到点$P$的向量，也记作${\vec{P}}_r$。R是旋转矩阵部分。可得下面的关系式：

根据向量的减法，可得：
$${\vec{P}}_r^{\prime }={\vec{P}}_l-\vec{T}\text{\hspace{1em}(1)}$$
把向量${\vec{P}}_r^{\prime }$进行旋转，可得
$${\vec{P}}_r=R{\vec{P}}_r^{\prime }=R({\vec{P}}_l-\vec{T})\text{\hspace{1em}(2)}$$
$\because$ R是正交矩阵，则R可逆：
$$R^{-1}{\vec{P}}_r={\vec{P}}_r^{\prime }=({\vec{P}}_l-\vec{T})=R^T{\vec{P}}_r\text{\hspace{1em}(3)}$$

三向量$${\vec{P}}_r,{\vec{P}}_r^{\prime },{\vec{P}}_l-\vec{T}$$共面，由
定理：三个向量 a ， b ， c 共面的充分必要条件是 (a,b,c)=0

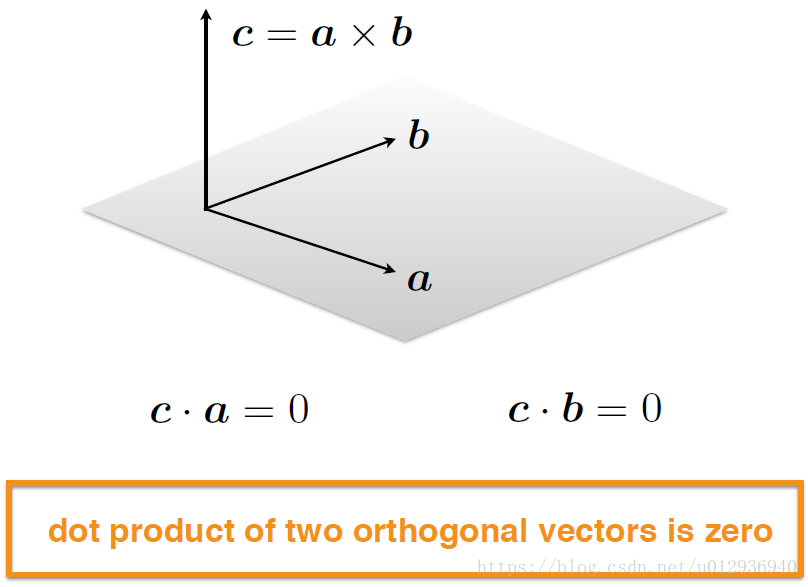

可知它们的混合积为零(混合积对应于有向体积)，参考下图：

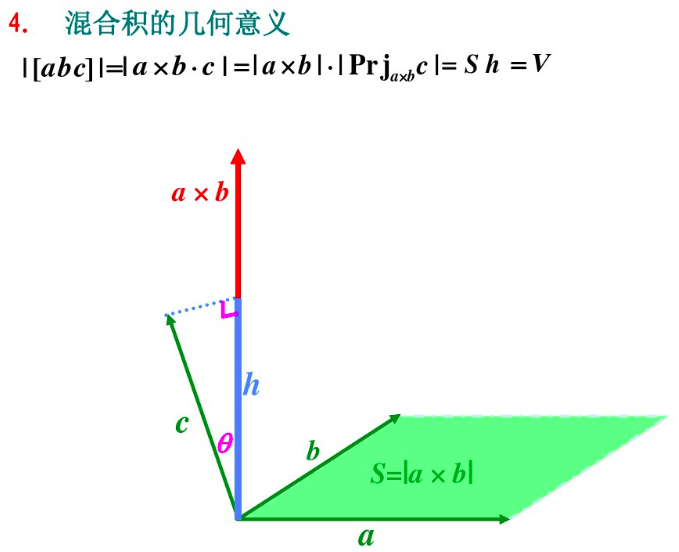

为了便于理解混合积，用图说话。可以看到，混合积的结果可以表示为底面积S乘以高h，很容易理解：混合积就是有方向的体积。

所以结合定理，因为三向量${\vec{P}}_r,{\vec{P}}_r^{\prime },{\vec{P}}_l-\vec{T}$共面
$\therefore$ $$({\vec{P}}_l-\vec{T}{)}^T\cdot T\times {\vec{P}}_l=0\text{\hspace{1em}(4)}$$$$(R^T{P}_r{)}^T\cdot T\times {\vec{P}}_l=0\text{\hspace{1em}(5)}$$$$P_r^{T}R\cdot T\times {\vec{P}}_l=0\text{\hspace{1em}(6)}$$$$P_r^{T}R\cdot S{\vec{P}}_l=0\text{\hspace{1em}(7)}$$$$P_r^{T}RS{\vec{P}}_l=0\text{\hspace{1em}(8)}$$$$E=RS\text{\hspace{1em}(9)}$$

其实这里$({\vec{P}}_l-\vec{T}{)}^T$看的有点不太明白，后来翻了下资料，感觉这里就是用列向量的转置矩阵表示行向量，至于对不对希望大家可以一起讨论下。

其中 ，S 的含义见下图：

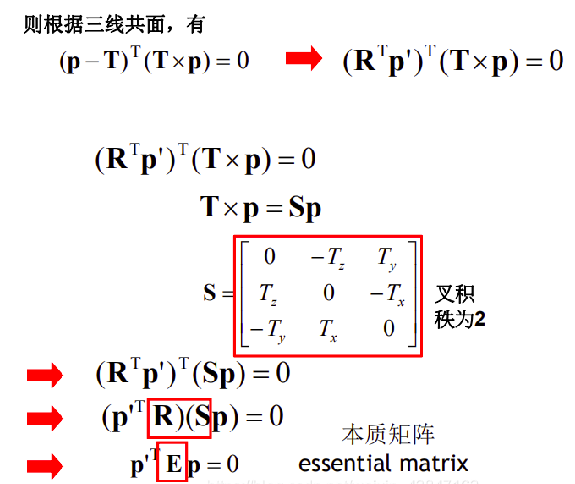

总结来说，Essential矩阵的几何推导是基于三向量共面推导出来：

Fundamental 和 Essential 的关系

由上面的式子可以看到，本质矩阵E只能描述摄像机坐标系下两个视图间的约束关系（描述的是$p$和$p^{\prime }$之间的关系），所以它只依赖摄像机的外部参数(R & T)。
如果需要描述像素坐标系下两个图像间的约束关系，它必须在基本矩阵的基础上再进行仿射变换，即依赖内部参数和外部参数。

可以说，F是E的推广，把假设"校准的摄像机"去掉了。本质矩阵（E）+基本矩阵(F)：用于描述2个视图间的对极几何关系。
本质矩阵（E）表示的是（1）透视变换：world$\to$camera
基本矩阵（F）表示的是（2）射影变换：image$\to$image

其相互关系是：
$$F=K^{-T}E{K}^{-1}\text{\hspace{1em}(10)}$$

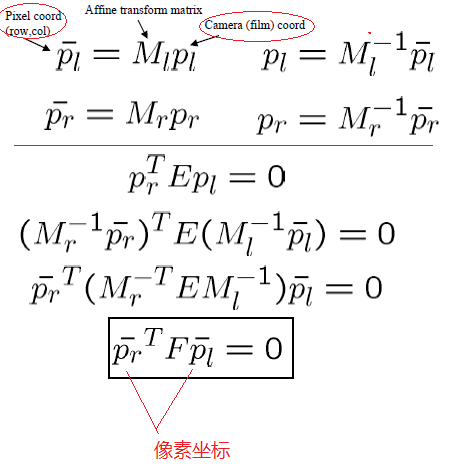

总结来说，Fundamental 矩阵带入的是像素点坐标，所以需要内参转换成相机坐标，这也描述了F和E之间的关系：

Fundamental 矩阵代数推导

看了好几篇文章，感觉还是视觉十四讲里面的代数推导比较明晰，我就直接参考过来，当做记录了。
设以第一个相机作为坐标系三维空间的点：

根据针孔相机模型,我们知道两个像素点$p_1,p_2$的像素位置为

这里 K 为相机内参矩阵,R, t 为两个坐标系的相机运动(如果我们愿意,也可以写成李代数形式)。如果使用齐次坐标,我们也可以把上式写成在乘以非零常数下成立的(up to a scale)等式

现在，取:

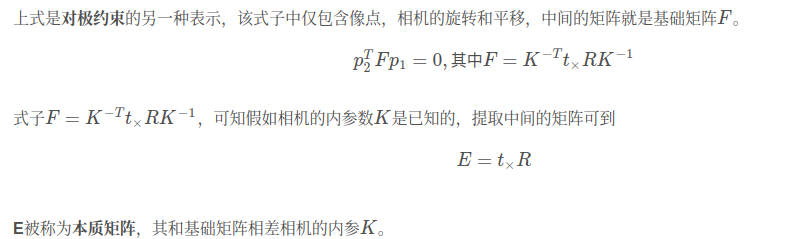

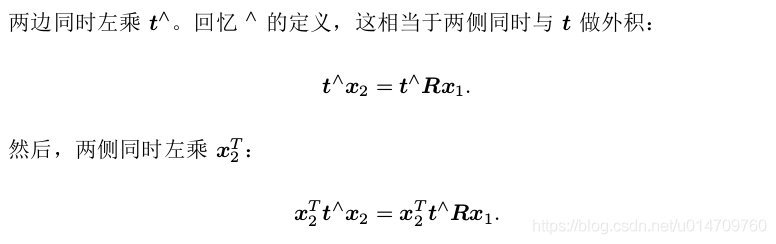

这里的 $x_1,x_2$ 是两个像素点的归一化平面上的坐标。代入上式，得:

Homography 几何推导

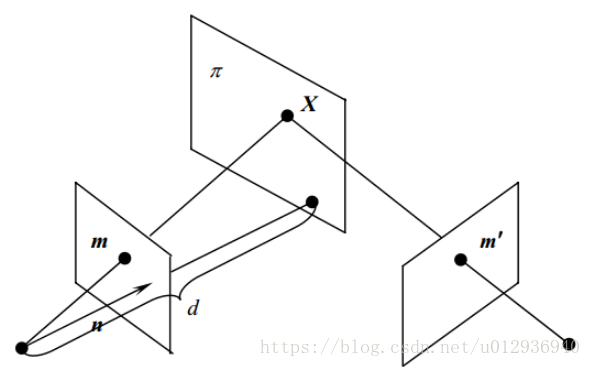

由于是假设特征点处于同一平面，因此首先设平面在第一个相机系下的法向量为 N，深度为 d。

则平面方程为：

即

X1，X2分别为点在两个相机系下的坐标，因此

将上面两式子结合可得

因此单应矩阵为

可以看到其同样含有旋转和平移信息。

对极约束和单应性的区别和联系

• 两幅图像之间的对极约束和场景的结构无关，即对于任意场景结构的图像都是成立的，他不能给出两幅图像上的点的一一对应关系，只能将点映射到线。而单应矩阵可以将点对应到点。
• 单应矩阵，不像对极约束那样完全不限制场景的结构，单应矩阵要求场景中的点都在同一平面上。
• 当相机只有旋转没有平移时，可使用单应矩阵估计运动，因为此时平移为0，计算得到的本质矩阵也为0，进而旋转也为0，得到了错误的解，而使用单应性依然能够正确计算。
