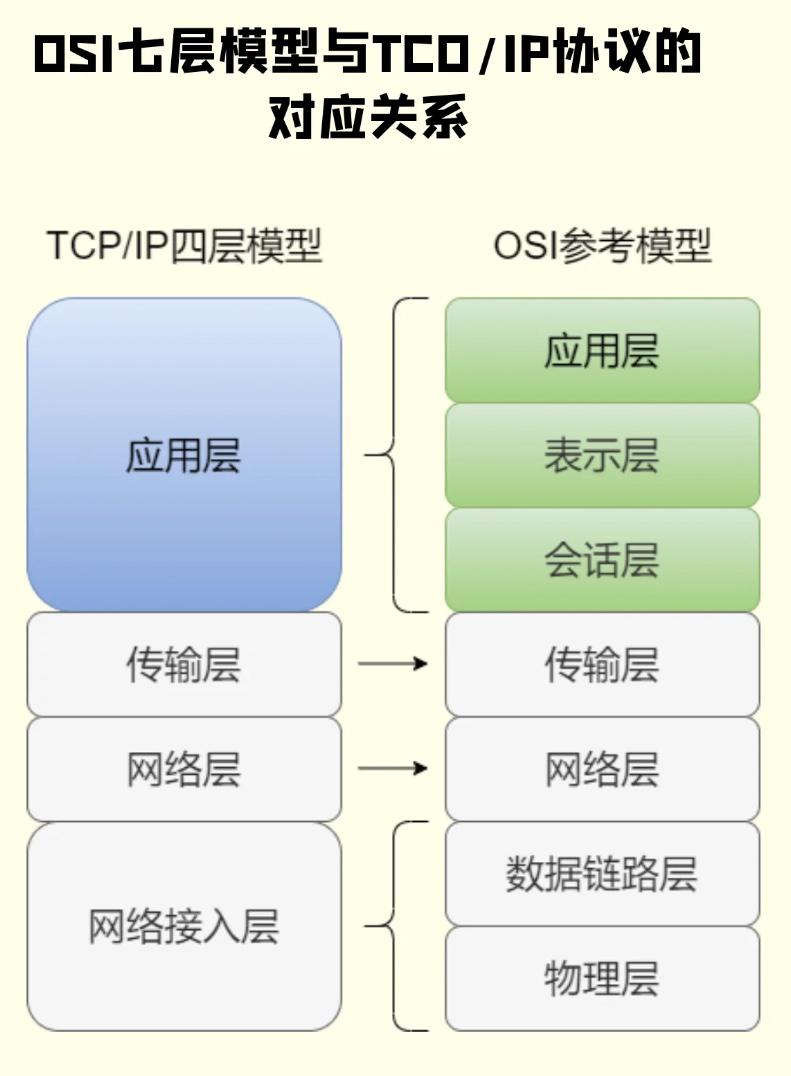

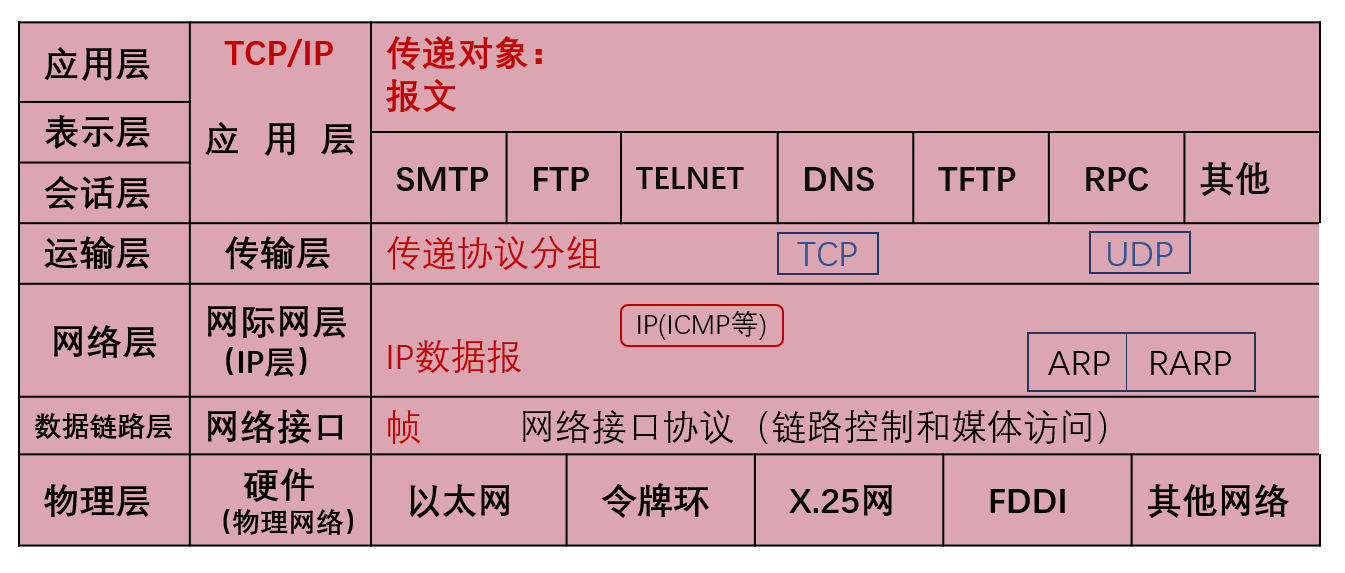

OSI七层模型

OSI七层模型（一）

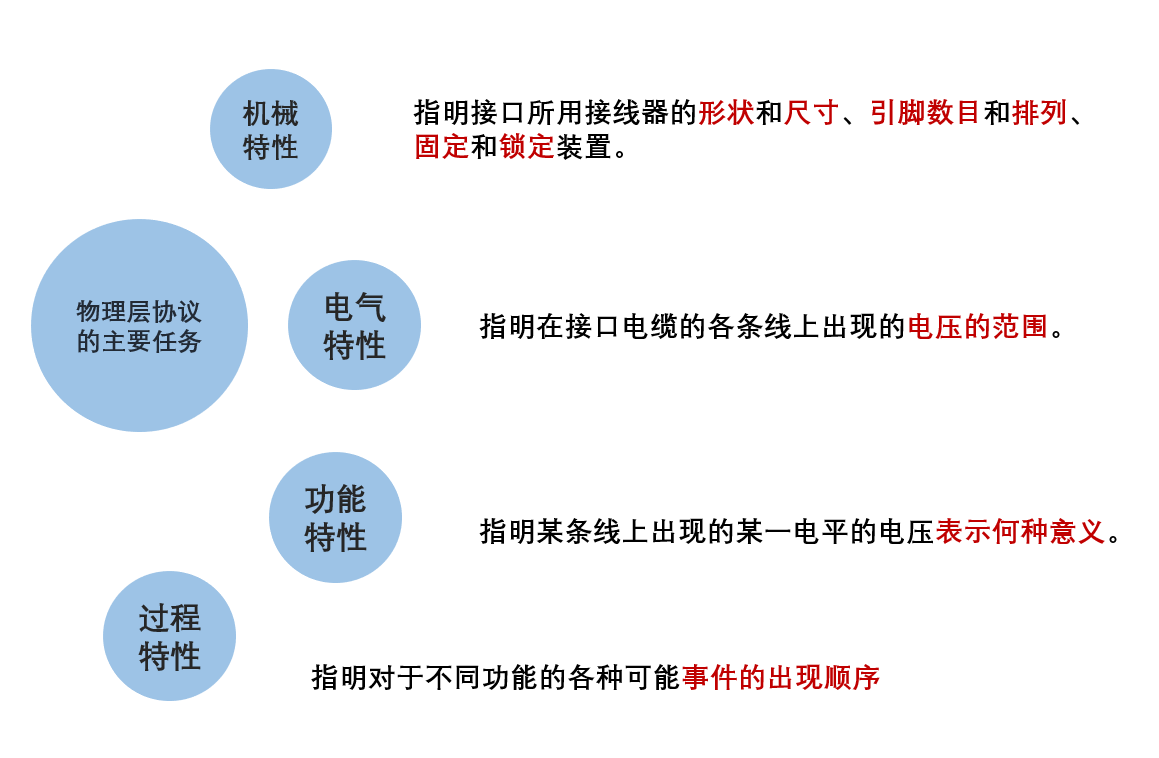

物理层

作用：定义一些电器，机械，过程和规范，如集线器;

PDU（协议数据单元）：bit/比特

设备：集线器Hub;

注意：没有寻址的概念

OSI七层模型（二）

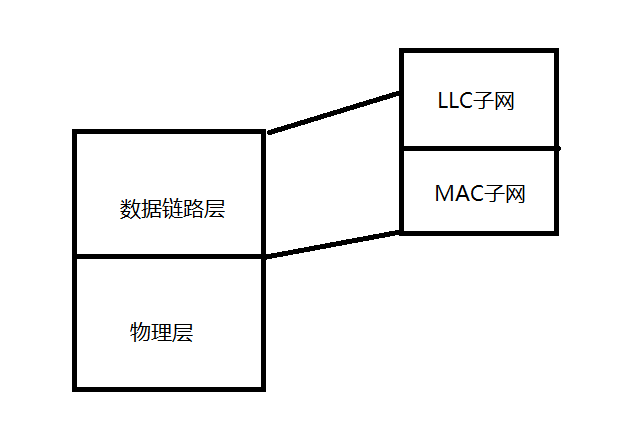

数据链路层

作用：定义如何格式化数据，支持错误检测；

典型协议：以太网，帧中继（古董级VPN）

PDU：frame（帧）设备：以太网交换机：

备注：交换机通过MAC地址转发数据，逻辑链路控制

OSI七层模型（三）

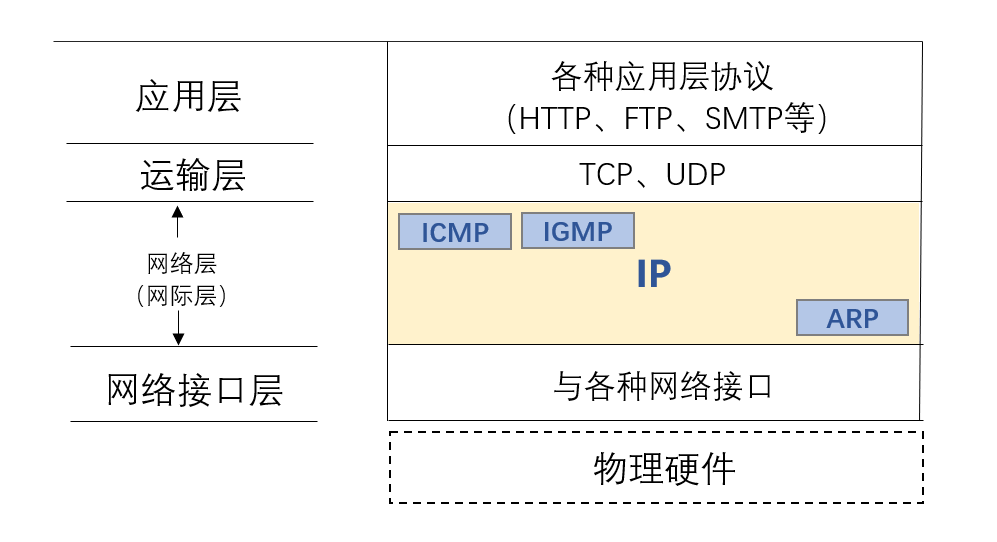

网络层

作用：定义一个逻辑的寻址，选择最佳路径传输，路由数据包

典型协议：IP，IPX，ICMP，ARP（IP -> MAC），IARP；

PDU：packet/数据包；

设备：路由器

备注：实现寻址

OIS七层模型（四）

传输层

作用：提供可靠和尽力而为的传输

典型协议：TCP，UDP，SPX，port（65535个端口），EIGRP，OSPF

PDU：fragment段；

无典型设备；

备注：负责网络传输和会话建立

OIS七层模型（五）

会话层

作用：控制会话，建立管理终止应用程序会话；

典型协议：NFS，SQL, ASP, PHP, JSP, RSVP(资源源预留协议),windows

备注：负责会话建立

OSI七层模型（六）

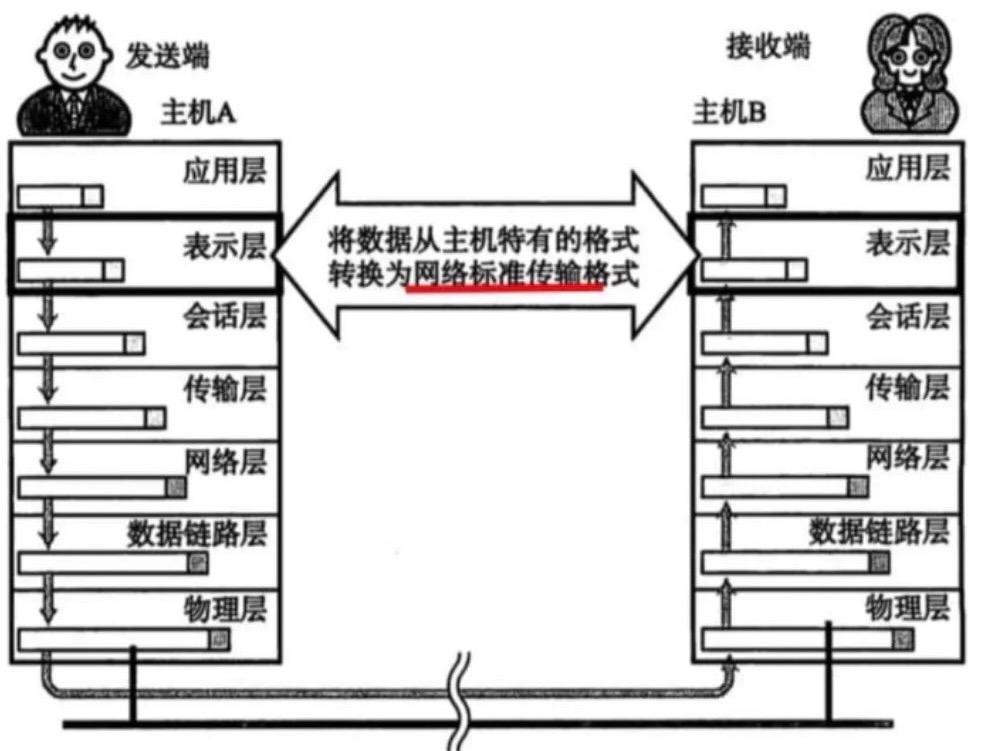

表示层

作用：格式化数据

典型协议：ASCLL，JPEG，PNG，MP3，WAV，AVI

备注：可以提供加密服务

OSI七层模型（七）

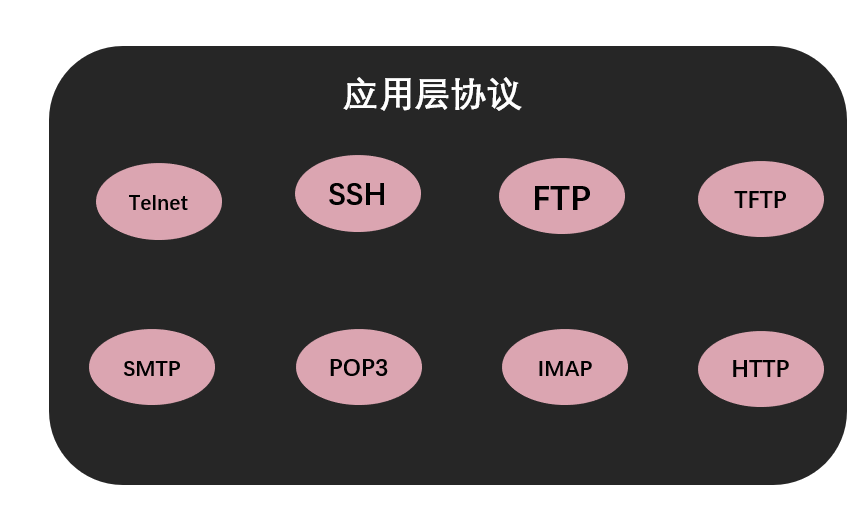

应用层

作用：控制应用程序

典型协议：telnet，ssh,http,ftp,smtp,rip,BGP

备注：为应用程序提供网络服务

最后
