LTE QPSK 16QAM星座图、调制符号与bit序列映射关系

1. 星座图

在MATLAB中，constellation是一个系统对象，调用constellation可以计算和画出星座图。
语法：

out = constellation(input); 返回星座图的具体数值
constellation(input)；       画出星座图

example:

QAM = comm.comm.RectangularQAMModulator(16);
out = constellation(QAM)

输出为

out =

  -3.0000 + 3.0000i
  -3.0000 + 1.0000i
  -3.0000 - 1.0000i
  -3.0000 - 3.0000i
  -1.0000 + 3.0000i
  -1.0000 + 1.0000i
  -1.0000 - 1.0000i
  -1.0000 - 3.0000i
   1.0000 + 3.0000i
   1.0000 + 1.0000i
   1.0000 - 1.0000i
   1.0000 - 3.0000i
   3.0000 + 3.0000i
   3.0000 + 1.0000i
   3.0000 - 1.0000i
   3.0000 - 3.0000i

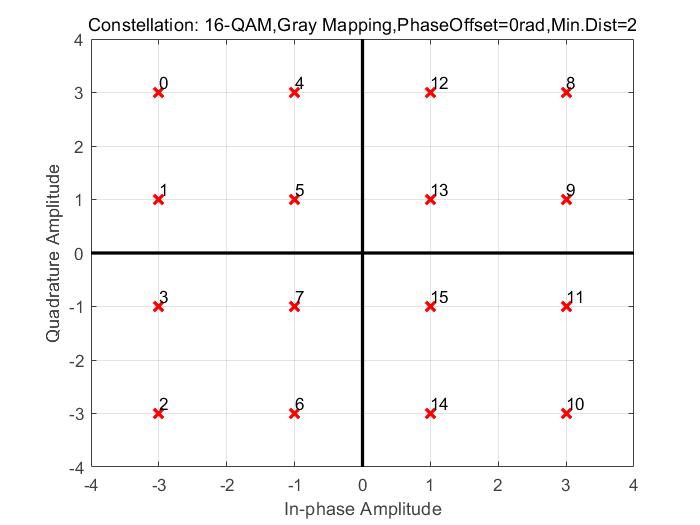

constellation(QAM)

运行结果为：

2. LTE QPSK调制器映射

3. LTE 16QAM调制器映射
