Keil5编译环境搭建流程

一、打开map文件方法

双击工程文件名，会弹出map文件，具体如下图所示：

如果双击工程文件名，无法打开map文件，就需要重新编辑map文件的生成路径，具体操作如下图所示：

点击 Select Folder for Listings ，然后在工程文件的根目录下新建一个文件夹，然后选择它，具体操作如下图所示：

点击 OK，然后点击 编译

编译完，再双击工程文件名，就可以弹出 map文件了。

二、map文件解析

map文件是编译器在连接之后生成的一个文件，用来反映各个函数模块之前的调用关系以及在flash和SRAM中的分布情况，了解这个文件对深入理解嵌入式软件开发有很大的帮助。

map文件输出内容配置

具体操作如下图所示：

主要包含八个配置：

1. Memory Map：内存映射
2. Callgraph：图像映射
3. Symbols：符号
4. Cross Reference：交叉引用
5. Size Info：大小信息
6. Totals Info：统计信息
7. Unused Section Info：未调用模块信息
8. Veneers Info：装饰信息

map文件内容

主要包括如下五大类：

1. Section Cross References：各文件模块中函数的交叉引用
2. Removing Unused input sections from the image：移除未调用模块
3. Image Symbol Table：映射符号表
4. Memory Map of the image：内存（映射）分布
5. Image component sizes：存储组成大小

1. 勾选 Cross Reference 生成 Section Cross References

Cross Reference：交叉引用
Section Cross References：各文件模块中函数的交叉引用

各个源文件生成的模块、段（函数的入口）之间相互引用的关系。

具体内容如下图所示：

main.o(i.main) refers to led.o(i.LED_GPIO_Config) for LED_GPIO_Config
这句话的意思是main.c文件中的main()函数引用了led.c文件中的LED_GPIO_Config()函数。

• main.o 是 main.c源文件生成的目标文件模块。
• i.main 是 main函数 的入口。

2. 勾选 Unused Section Info 生成 Removing Unused input sections from the image

Unused Section Info：未调用模块信息
Removing Unused input sections from the image：移除未调用模块

对没有被调用的模块(函数)生成一个列表
Removing misc.o(i.NVIC_Init), (112 bytes).这句话的意思是misc.c文件中的NVIC_Init()函数未被调用。
最后一句话：57 unused section(s) (total 1994 bytes) removed from the image.
这句话的意思是：总共有57段没有被调用，大小为1994字节。

3. 勾选 Symbols 生成 Image Symbol Table

Symbols：符号
Image Symbol Table：映射符号表

4. 勾选 Memory Map 生成 Memory Map of the image

Memory Map：内存映射
Memory Map of the image：内存（映射）分布

执行区域对应着下图的内存设置。

1. Base Addr：存储地址
2. Size：存储大小
3. Type：类型
   Data：数据类型
   Code：代码类型
   Zero：未初始化变量类型
   PAD：这个类型在map文件中放在这个位置，其实它不能算这里的类型。要翻译的话，只能说的“补充类型”。
4. Attr：属性
   RO：存储与ROM中的段
   RW：存储与RAM中的段
5. Section Name：段名
   大概包含：RESET、.ARM、 .text、 i、 .data、 .bss、 HEAP、 STACK等。
6. Object：源文件

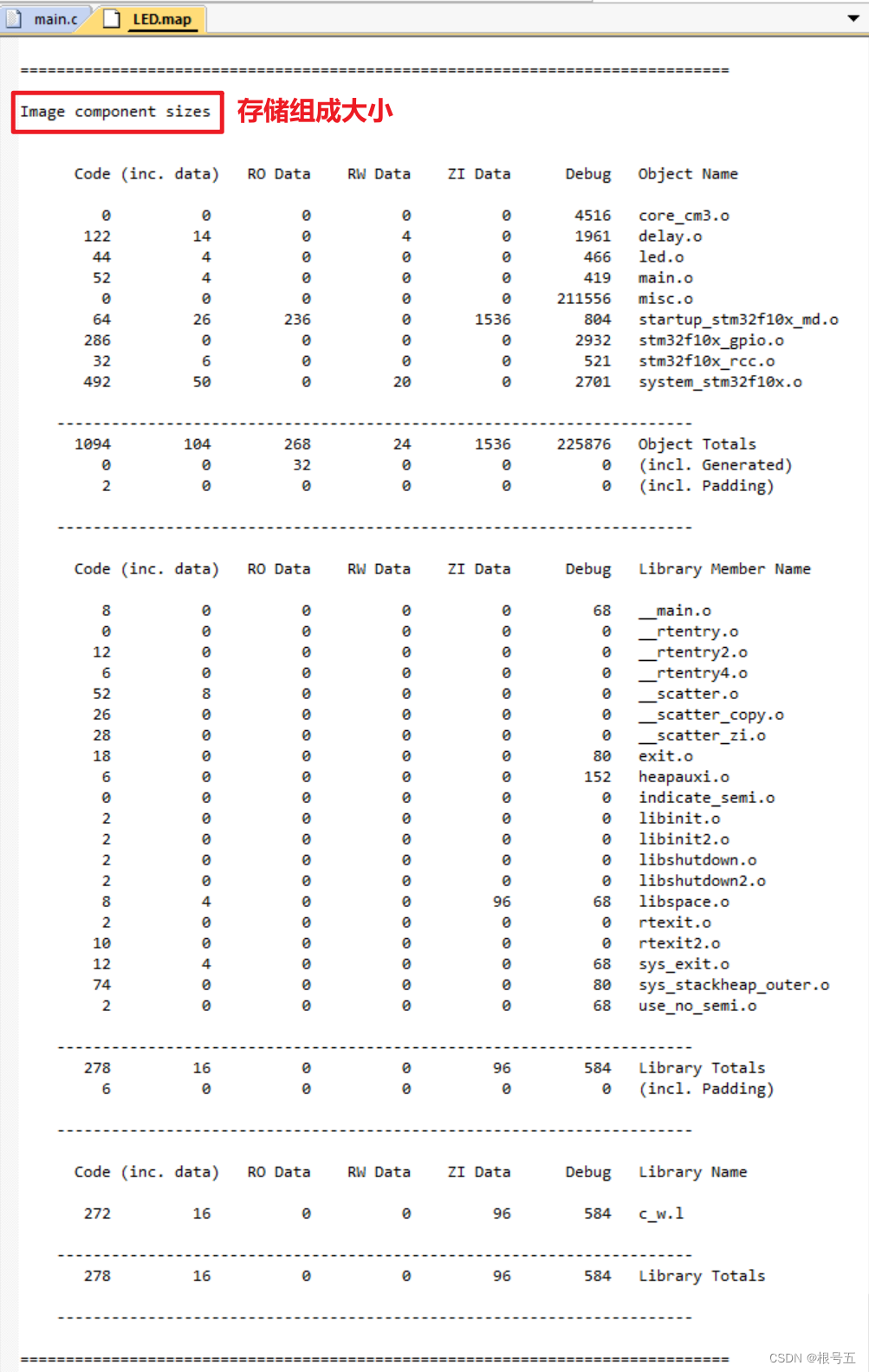

5. 勾选 Size Info 生成 Image component sizes

Size Info：大小信息
Image component sizes：存储组成大小

1. Code：指代码的大小；
2. Ro-data：指只读（Ro）常量数据；
3. RW-data：指已初始化的可读写（RW）变量数据；
4. ZI-data：指未初始化（ZI）的变量数据；

RW-data、ZI-data：位于RAM中；
Code、Ro-data、RW-data：位于ROM中；
RW-data存储在ROM中，上电后会从 ROM 搬移至 RAM 。
