vlan创建

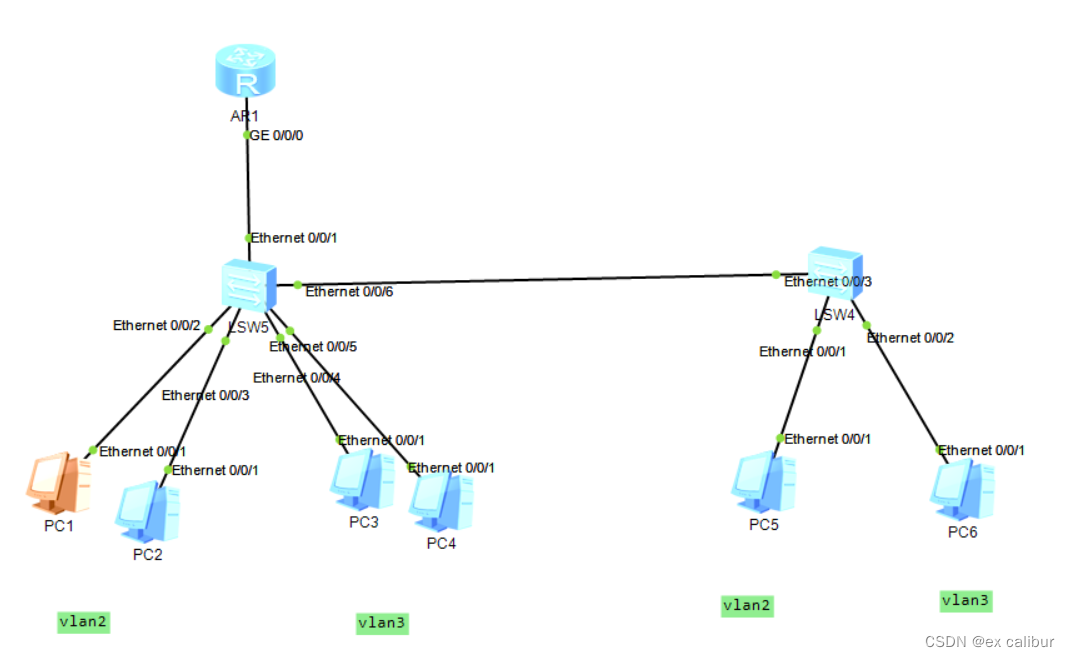

                       看拓扑图

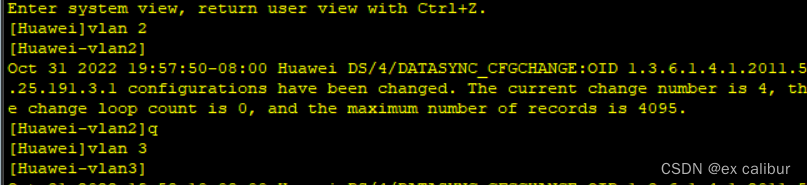

1. 首先给交换机创建vlan

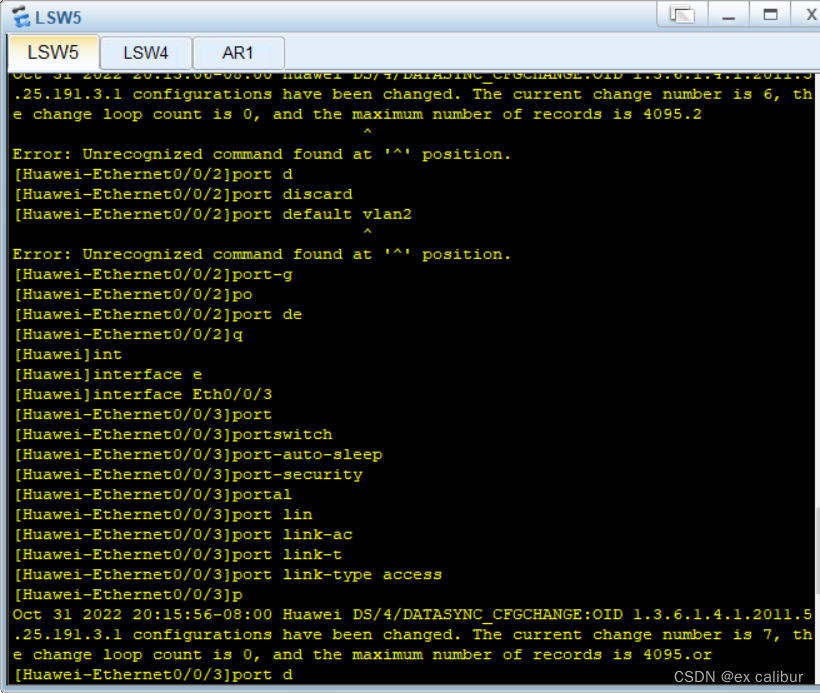

2.然后将主机划入不同的vlan

[sw1]interface Eth0/0/1

[sw1-Ethernet0/0/1]port link-type access  先定义该接口为接入模式

[sw1-Ethernet0/0/1]port default vlan 2 再将其划分到对应的vlan中

批量划分

[sw1]port-group group-member Ethernet 0/0/3 to Ethernet 0/0/4

[sw1-port-group]port link-type access

[sw1-port-group]port default vlan 3

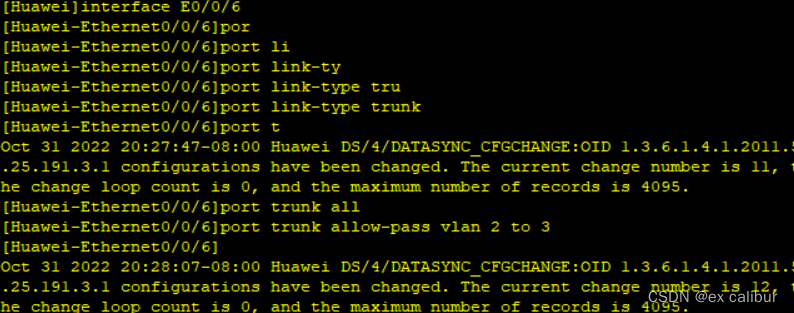

3.两个交换机之间创建truck干道

注意在路由器与交换机之间也要创建truck干道

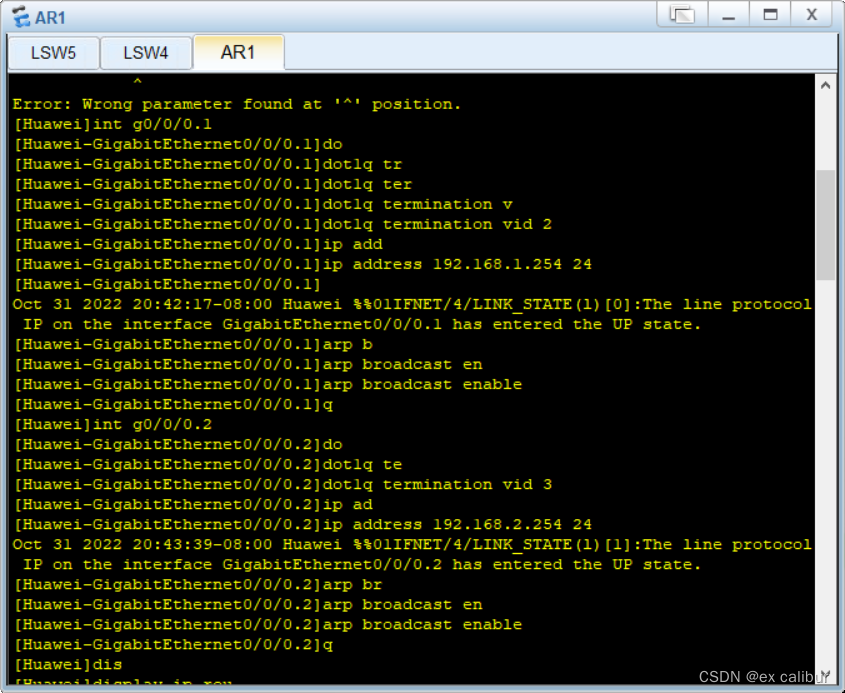

4.创建路由器子接口

 在虚拟机处创建0/0/0.1和0/0/0.2两个虚拟子接口，配置ip并启动子接口

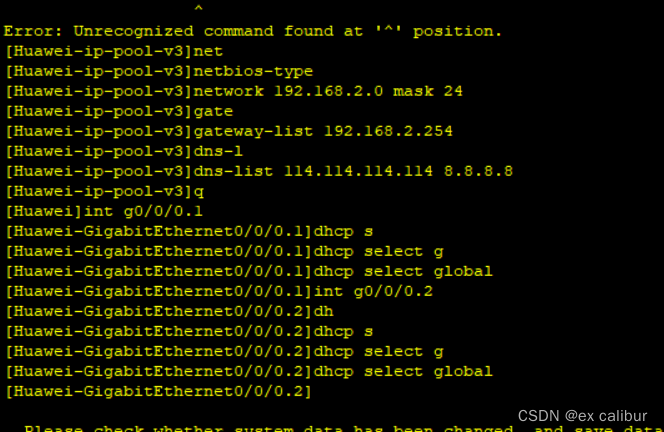

5.配置dhcp

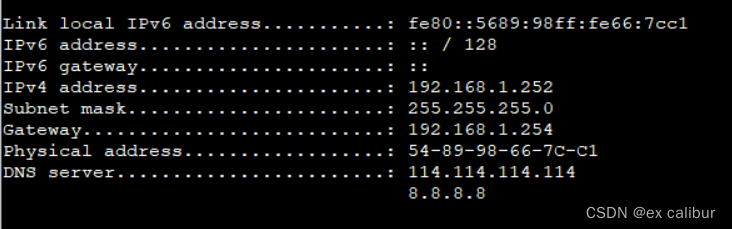

 6将每台机子的IP从静态改到dhcp，然后ipconfig

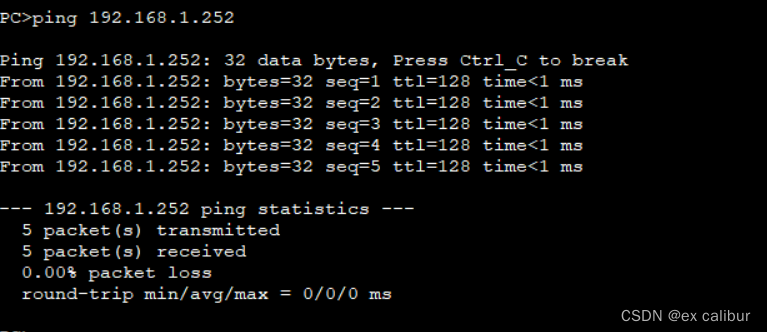

 7ping通任意一台机子
