JFLASH添加华大型号详细教程

先声明，本文参考了以下两处文章，结合他们的内容做出总结和调整，并加入自己摸索得出的一些细节。

修改配置文件添加华大型号文章。

使用Jflash给华大半导体的MCU烧录程序_荻夜的博客-CSDN博客_华大jflash前言因 ST 单片机的疯狂涨价，国产单片机迎来了一个非常好的发展契机，项目上的 STM32F103VET6 因为缺货，正式将硬件方案修改为华大半导体的MCU（HC32F460PETB）,程序移植好了之后，手里一直用的是JLINK调试，使用JFLASH下载程序，但是官方的JFLASH是不支持华大的MCU的，我们通过官方提供的算法文件，并且在JFLASH的设备列表中添加华大的MCU。JFLASH添加华大MCU的方法将华大半导体官方提供的算法文件复制到JLink的软件按键目录下D:\Programhttps://blog.csdn.net/u012121390/article/details/114890761配置文件详细解释文章

华大 MCU 之一 ST MCU 移到 华大 MCU HC32F460 记录 - 灰信网（软件开发博客聚合）https://www.freesion.com/article/43431393908/好了，现在开始我们的详细完整教程。

 以HC32F460为例，其他型号同样操作：

1. 获取华大算法文件。安装HC32F460_IDE_Rev1.0.8支持包，可以从华大官方网站下载

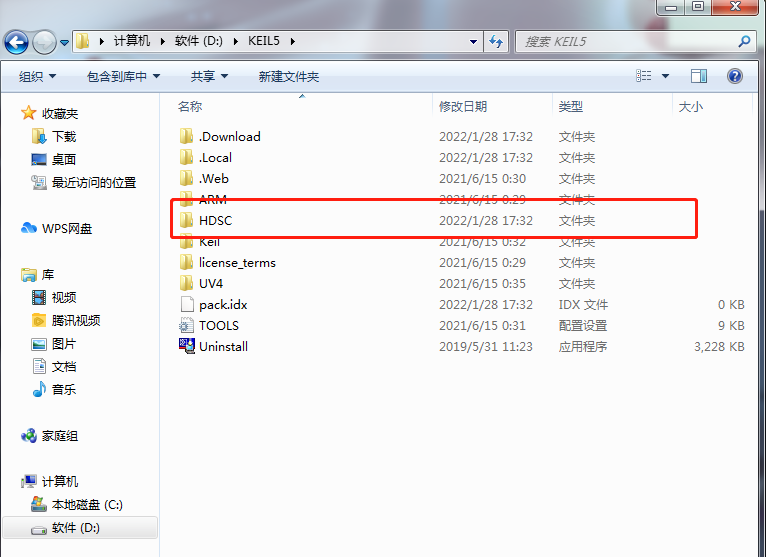

安装支持包，安装完成后会在KEIL5安装目录下出现HDSC文件夹。

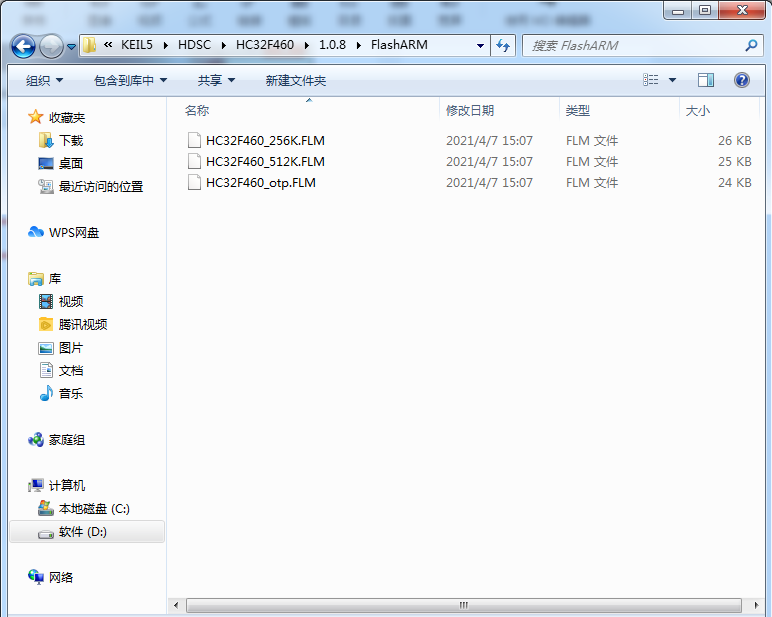

 在D:\KEIL5\HDSC\HC32F460\1.0.8\FlashARM目录下包含了HC32F460型号算法文件。

2、复制 算法文件到JFLASH安装目录下的Devices文件夹。

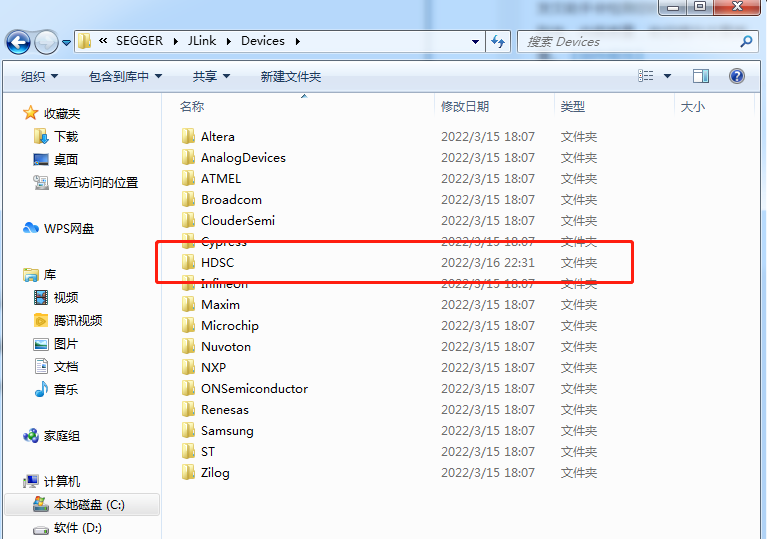

直接复制DHSC文件夹 到Devices文件夹目录下。这里我的JFLASH安装目录为C:\Program Files (x86)\SEGGER\JLink。注意自己的安装目录。

3、修改配置文件，添加华大型号

 打开JFLASH安装目录下的JLinkDevices.XML文件，可以使用记事本打开或者notepad++打开，个人习惯用notepad++，比较直观。在文件后面，</DataBase>字段之前，添加如下代码，注意Loader="Devices\HDSC\HC32F460\1.0.8\FlashARM/HC32F460_512K.FLM"。是刚刚复制过来算法文件的相对路径，要填写正确。

<!--                 -->
<!-- HDSC (HC32)     -->
<!--                 -->
<Device>
    <ChipInfo Vendor="HDSC" Name="HC32F46x"  WorkRAMAddr="0x20000000" WorkRAMSize="0x10000" Core="JLINK_CORE_CORTEX_M4"/>
    <FlashBankInfo Name="Flash_512K" BaseAddr="0x0" MaxSize="0x80000" Loader="Devices\HDSC\HC32F460\1.0.8\FlashARM/HC32F460_512K.FLM" LoaderType="FLASH_ALGO_TYPE_OPEN" AlwaysPresent="1"/>
</Device>

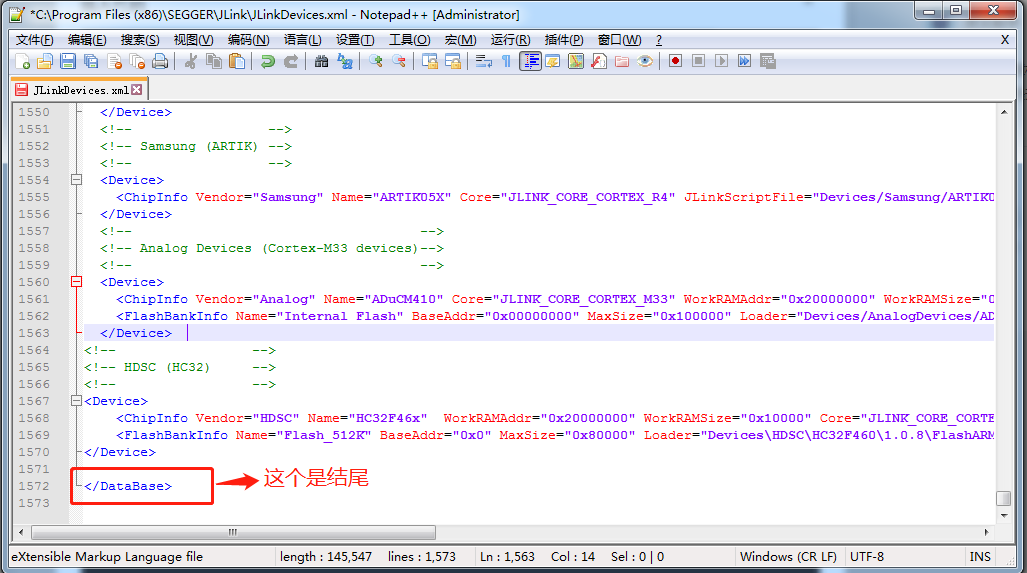

添加代码后如下所示。

 保存，完毕，你现在可以使用JFLASH烧录华大型号的HEX文件啦，试试吧，亲测有效。

4、添加代码解释。

（1）最开始的三行是注释 。

（2）<Device>和</Device>必须成对出现，而且没有属性表。每个（系列）芯片都对应着这么一对。

（3）ChipInfo是描述芯片的信息，必须在 <Device>和</Device>内。

 （4）FlashBankInfo描述芯片的Flash信息，有多块flash的话，每块对应一个FlashBankInfo。
