Matlab扫频求传递函数

传递函数对于设计控制算法至关重要，除了建模分析之外，还可以使用扫频法来快速获得传递函数表达式。当然，建模求传函更准确，扫频法精确度没有那么高。
以下为自己使用扫频方法的经历，欢迎各位提出质疑。

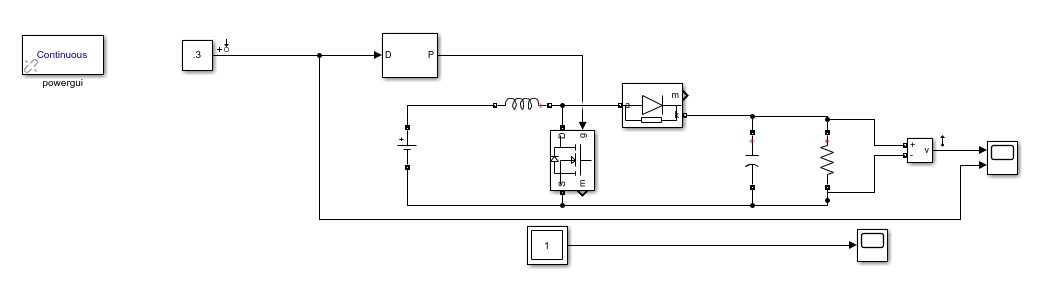

1. 首先在simulink中建立电路，这里以boost为例。

2. 因为稳态情况下希望输入200v左右，升压到620v左右，固定占空比大约为0.3。设置固定占空比‘constant’模块为‘input perturbation’，设置输出电压采样‘Voltage Measurement’模块为‘output measurement’。

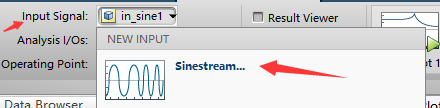

3. 打开Linear Analysis Tool，设置input signal 为正弦输入。

4. 进入输入信号设置界面后，选择横坐标单位，然后创建输入信号，设置起始信号和终止信号范围以及描绘点数。

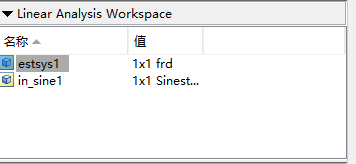

5. 所有点设置成一样的参数，Amplitude设置为固定占空比的1/10到1/15。点击bode plot，画出bode图后会得到两个结构体。
6. 在matlab命令窗口可求得传递函数。sysA = tfest(estsys1,n)，n表示极点数。
