1. 什么是有向无环图

2. 有向无环图描述表达式

用有向无环图表示表达式的目的就是去掉相同的部分，压缩存储，节省空间

这样，比较混乱，如果式子一长，不容易看出来。

3. 有向无环图描述表达式的生成步骤

按照如下步骤进行计算：

1. 把各个操作数不重复地排成一排
2. 标出各个运算符的生效顺序（先后顺序优点出入无所谓，比如先算左边括号或者先算右边括号，当然是同级的情况）
3. 按顺序加入运算符，不同的运算级别层次不同，过程中如果已经存在某部分，则直接用
4. 最后生成的图就是有向无环图

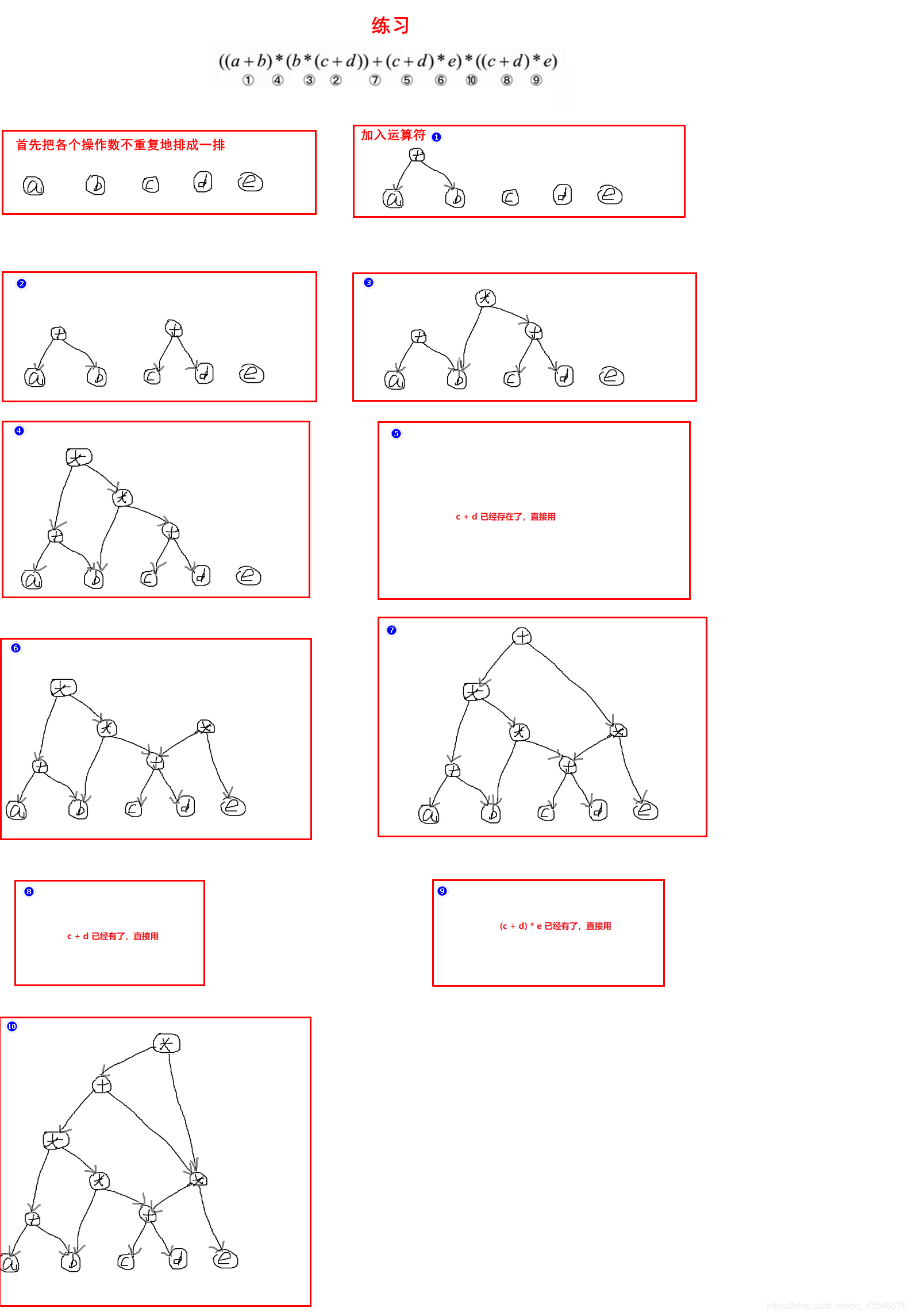

按照这个顺序，则上题应该这样做：

注意：用有向无环图表示表达式的目的就是去掉相同的部分，压缩存储，节省空间，自然的已经存在的我们就不用再画了
