QML视图（PathView）

PathView（路径视图）

PathView 显示从内置 QML 类型（如 ListModel 和 XmlListModel）创建的模型的数据，或者在从 QAbstractListModel 继承的C++中定义的自定义模型类。

视图有一个模型（定义要显示的数据）和一个委托（用于定义应如何显示数据）。为路径上的每个项实例化委托。可以轻拂这些物品以沿路径移动它们。

PathView继承自Item

属性：

count cacheItemCount	项数要缓存的路径外的最大项数
currentIndex currentItem	当前索引当前项目
delegate	代理
dragging dragMargin	拖动拖动边距
flicking flickDeceleration maximumFlickVelocity	轻弹轻弹速率最大轻弹速度
highlight highlightItem highlightMoveDuration	高亮高亮的项目高亮移动时间
interactive	是否交互，否的话用户无法拖动或轻拂非交互式路径视图
model	视图
moving	视图当前是否由于用户拖动或轻拂视图而移动
offset	项目沿路径距其初始位置的距离
path	保存用于布置项的路径
pathItemCount	保存路径上任何时候可见的项数

附加属性文档：

PathView.isCurrentItem	是否为当前项
PathView.onPath	项当前是否在路径上
PathView.view	管理此委托实例的视图

信号：

dragEnded()	拖动结束，发出信号
dragStarted()	拖动开始，发出信号
flickEnded()	轻拂结束，发出信号
flickStarted()	轻拂开始，发出信号
movementEnded()	运动结束，发出信号
movementStarted()	运动开始，发出信号

方法：

decrementCurrentIndex()

incrementCurrentIndex()

递减当前索引

递增当前索引

indexAt( x, y)

itemAt( x, y)

获取x,y上的索引

获取x,y上的项目

positionViewAtIndex

定位视图

positionViewAtIndex:

PathView.Beginning	项目定位在路径的开头
PathView.Center	项目定位在路径的中心
PathView.End	将项目定位在路径的末尾
PathView.Contain	确保项目位于路径上
PathView.SnapPosition	将项目定位在首选突出显示开始

Path（路径）

path定义供路径视图和形状使用的路径。路径由一个或多个路径段组成 - PathLine、PathPolyline、PathQuad、PathCubic、PathAngleArc、PathCurve、PathSvg

属性：

closed	保存路径的开始和结束是否相同
pathElements	保存组成路径的对象
scale	保存路径的比例因子
startX starY	保存路径的起始位置

方法：

pointAtPercent

当前路径的百分比 t 处的点。参数 t 必须介于 0 和 1 之间。

使用场景：

元素	PathView	Shape	Shape，GL_NV_path_rendering	Shape, software
PathMove	N/A	Yes	Yes	Yes
PathLine（直线）	Yes	Yes	Yes	Yes
PathPolyline（折线）	Yes	Yes	No	Yes
PathMultiLine（多线）	Yes	Yes	No	Yes
PathQuad （二次贝塞尔曲线）	Yes	Yes	Yes	Yes
PathCubic （三次贝塞尔曲线）	Yes	Yes	Yes	Yes
PathArc （具有半径的给定位置的弧）	Yes	Yes	Yes	Yes
PathAngleArc （中心点、半径和角度指定的弧）	Yes	Yes	Yes	Yes
PathSvg	Yes	Yes	Yes	Yes
PathAttribute（属性）	Yes	N/A	N/A	N/A
PathPercent （沿路径的各个段分散项目的方法）	Yes	N/A	N/A	N/A
PathCurve（曲线）	Yes	No	No	No

使用方法：

模型和组件为：

ListModel {
        id: nameModel
        ListElement {name: "a"}
        ListElement {name: "b"}
        ListElement {name: "c"}
        ListElement {name: "d"}
        ListElement {name: "e"}
        ListElement {name: "f"}
        ListElement {name: "g"}
        ListElement {name: "h"}
        ListElement {name: "i"}
        ListElement {name: "j"}
        ListElement {name: "k"}
    }
    Component {
        id: nameDelegate
        Text {
            text: name;
            font.pixelSize: 24
            anchors.leftMargin: 2
        }
    }

绘制（PathLine）直线：

PathView{
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 100;startY: 100  //起点
            PathLine{x:300;y:100}  //线段的终点
        }
    }

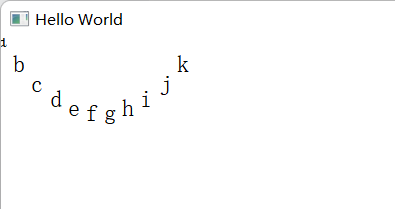

绘制（PathQuad）二次贝塞尔曲线

x y	曲线的终点
relativeX relativeY	曲线相对于其起点的终点
controlX controlY	定义控制点的位置
relativeControlX relativeControlY	定义控制点相对于曲线起点的位置

PathView{
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 0;startY:0
            PathQuad{ //绘制二次贝塞尔曲线
                 x: 200; y: 0; 定义曲线的终点
                 controlX: 100; controlY: 150 //定义控制点的位置
            }
        }
    }

绘制（PathCubic）三次贝塞尔曲线

定义曲线的终点

relativeX

relativeY

定义曲线相对于其起点的终点

control1X

control1Y

contro2lX

control2Y

定义第一个控制点的位置

定义第二个控制点的位置

relativeControl1X

relativeControl1Y

relativeControl2X

relativeControl2Y

定义控制点相对于曲线起点的位置

PathView{
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 100;startY:100
            PathCubic {
                    x: 280; y: 0
                    control1X: -10; control1Y: 190
                    control2X: 350; control2Y: 190
                }
        }
    }

绘制（PathArc）弧

x，y	弧的终点
relativeX，relativeY	定义圆弧相对于其起点的终点
radiusX,radiusY	半径
direction	圆弧的方向， Clockwise（顺时针）默认 Counterclockwise（逆时针）
useLargeArc	是否使用由圆弧点定义的大圆弧
xAxisRotation	定义圆弧的旋转（以度为单位）。默认值为 0。

PathView{
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 100;startY:100
            PathArc {
                    x: 280; y: 400//终点
                    radiusX: 100;radiusY: 200//半径
                    direction: PathArc.Counterclockwise//逆时针
                }
        }
    }

绘制（PathAngleArc）中心点、半径和角度指定的弧

centerX ，centerY	中心点
radiusX ，radiusY	半径
startAngle	起始角度（3点钟位置为零度）
sweepAngle	扫描角度
moveToStart	是否应将此元素与上一个 Path 元素（或 startX/Y）断开连接。

由于要使用QtQuick 2.15，我这里的版本不够高，这里就不演示了

绘制（PathCurve）曲线

x，y	终点
relativeX，relativeY	定义曲线相对于其起点的终点

PathView{
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 100;startY:100
            PathCurve { x: 75; y: 75 }
            PathCurve { x: 200; y: 150 }
            PathCurve { x: 325; y: 25 }
            PathCurve { x: 400; y: 100 }
        }
    }

设置 PathAttribute（属性）

name	属性名
value	数值

使用方法：
先创建PathAttribute{name:"xxxx";value:xx}
在委托中使用 PathView.xxxx来设置

Component {
        id: nameDelegate
        Text {
            scale: PathView.textScale  //委托中使用
            opacity: PathView.textOpacity//委托中使用
            text: name;
            font.pixelSize: 24
            anchors.leftMargin: 2
        }
    }
    PathView{
        id:pathview1
        anchors.fill: parent
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 120; startY: 100
            PathAttribute { name: "textScale"; value: 1.0 } //创建属性
            PathAttribute { name: "textOpacity"; value: 1.0 }//创建属性
            PathQuad { x: 120; y: 25; controlX: 260; controlY: 75 }
            PathAttribute { name: "textScale"; value: 0.3 } //创建属性
            PathAttribute { name: "textOpacity"; value: 0.5 } //创建属性
            PathQuad { x: 120; y: 100; controlX: -20; controlY: 75 }
        }
        focus: true //获取焦点
        Keys.onLeftPressed: decrementCurrentIndex()//添加左右键盘移动
        Keys.onRightPressed: incrementCurrentIndex()

    }

PathPercent（沿路径的各个段分散项目的方法）

PathPercent允许您操作PathView路径上项目之间的间距。您可以使用它将路径的一部分上的项目聚集在一起，并将它们分散到路径的其他部分。

value

数值，到目前为止应布置的项目比例

正常的情况：

PathView{
        id:pathview1
        x:100;y:100
        width: 400;height: 400
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 20; startY: 0
            PathQuad { x: 50; y: 80; controlX: 0; controlY: 80 }
            PathLine { x: 150; y: 80 }
            PathQuad { x: 180; y: 0; controlX: 200; controlY: 80 }
        }
        focus: true
        Keys.onLeftPressed: decrementCurrentIndex()
        Keys.onRightPressed: incrementCurrentIndex()

    }

使用 PathPercent设置间距：

PathView{
        id:pathview1
        x:100;y:100
        width: 400;height: 400
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 20; startY: 0
            PathQuad { x: 50; y: 80; controlX: 0; controlY: 80 }
            PathPercent { value: 0.25 }
            PathLine { x: 150; y: 80 }
            PathPercent { value: 0.75 }
            PathQuad { x: 180; y: 0; controlX: 200; controlY: 80 }
            PathPercent { value: 1 }
        }
        focus: true
        Keys.onLeftPressed: decrementCurrentIndex()
        Keys.onRightPressed: incrementCurrentIndex()

    }

直线部分更加密集：

使用高亮：

PathView{
        id:pathview1
        x:100;y:100
        width: 400;height: 400
        model:nameModel
        delegate: nameDelegate
        path: Path{
            startX: 100;startY: 100  //起点
            PathLine{x:300;y:100}  //线段的终点
        }
        highlight: Rectangle{
            width: 20;height: 20
            color: "lightBlue"
        }
        focus: true
        Keys.onLeftPressed: decrementCurrentIndex()
        Keys.onRightPressed: incrementCurrentIndex()

    }
