混合方程

       考虑图 9.1。我们从地形和板条箱开始渲染场景，先绘制地形，再绘制板条箱，使地形和板条箱的像素依次存入后台缓冲区。然后使用混合(blending)，将水体绘制到后台缓冲区，使水体像素和后台缓冲区中的地形、板条箱像素融为一体。通过一方式，我们可以透过水体看到地形和板条箱。本章我们主要讲解混合技术，它可以将当前的光栅化像素(也称为源像素)与后台缓冲区中的像素(也称为目标像素)混合(融合)在一起。该技术通常用于渲染半透明物体，比如水和玻璃。

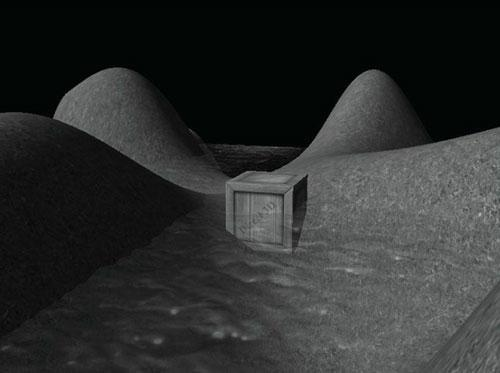

       图 9.1 半透明的水面。
       注意：为了叙述方便，当我们提到后台缓冲时，指的是渲染目标。但是，我们也可以绘制到一个“离屏，off screene”渲染目标中。混合作用在这些渲染目标的方式是相同的，目标像素的值就是之前光栅化后的离屏渲染目标中的值。

       设 C src 为当前正在进行光栅化处理的第 ij 个像素（源像素）的颜色，C dst 为后台缓冲区中的第 ij 个像素（目标像素）的颜色。当不使用混合时，C src 会覆盖 C dst 的值（假设该值已通过深度/模板测试）并成为后台缓冲区中的第 ij 个像素的新颜色。但是当使用混合时，C src和 C dst 会被组合为一个新颜色 C 并覆盖 C dst 的值（即，混合颜色 C 会成为后台缓冲区中的第 ij 个像素的新颜色）。Direct3D 使用如下混合方程混合源像素和目标像素颜色：

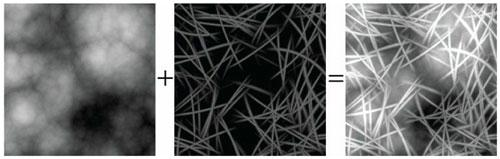

        图 1 将源颜色和目标颜色相加。由于颜色叠加，所以创建后的图像比原始图像的亮度要高一些。

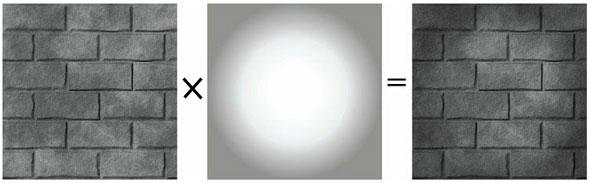

        图 2 将源颜色和目标颜色相乘。

        F src (源混合系数)和 F dst(目标混合系数)。对于一些额外的高级混合系数，请参阅 SDK 文档中的 D3D11_BLEND 枚型。设 C src = (r ,g ,b )、A src = (从像素着色器中输出的alpha 值）、C dst = (r ,g ,b )、A dst = (已经储存在渲染目标中的alpha 值)。它们按照各种不同的方式调整源像素和目标像素的比例，实现各种不同的混合效果。运算符⊗是定义的颜色的分量乘法；运算符⊞可以是一个二进制运算符。上述混合方程只负责处理颜色的 RGB 分量。alpha 分量要由另外一个方程来处理：

       该方程与前一个方程基本相同，只是使用的混合系数和二进制运算符有些区别。我们将RGB 和 alpha 分开的原因非常简单，就是为了独立地、按照不同的方式处理它们。
       注意：我们很少混合 alpha 分量，多数情况下，我们只是对 RGB 分量进行混合。尤其是在本书中，我们从不混合源 alpha 值和目标 alpha 值，虽然 alpha 值会参与我们的 RGB 混合操作。这主要是因为我们暂时用不到后台缓冲区中的 alpha 值。只有当某些算法需要使用目标 alpha 值时，后台缓冲区中的 alpha 值才有用。
