Arduino SSD1306 OLED（IIC）显示屏初始化点亮 | MacOS

IIC（Inter-Integrated Circuit）其实是IICBus（集成电路总线）简称，它是一种串行通信总线，使用多主从架构。

其一般有两根信号线，一根是双向的数据线SDA，另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL上。

I2C接口在Arduino的 Wire-library. 中被预先定义好：
// On an arduino UNO: A4(SDA), A5(SCL)
// On an arduino MEGA 2560: 20(SDA), 21(SCL)
// On an arduino LEONARDO: 2(SDA), 3(SCL),

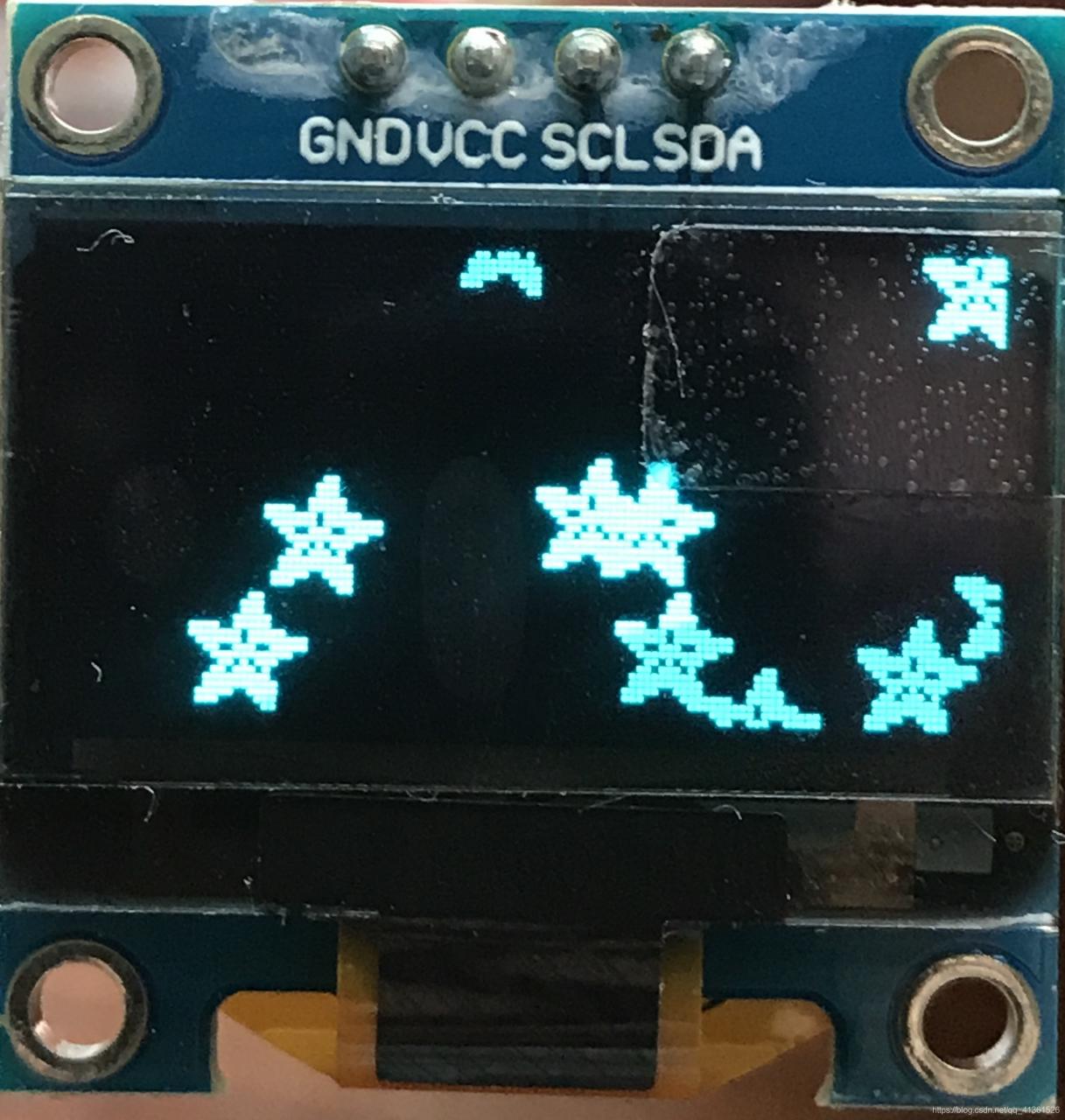

屏幕尺寸约为0.96英寸，由SSD1306驱动，驱动接口I2C，I2C地址
(默认0x3c /有的为0x3d)。

不同型号的屏幕可能有不同的通信地址，为了确认自己的I2C地址，可通过以下程序进行查询（最好扫描一下，以防出错）：

#include <Wire.h>

void setup(){
  Wire.begin();
  Serial.begin(9600);
  Serial.println("\nI2C Scanner");
}
void loop(){
  byte error, address;
  int nDevices;
  Serial.println("Scanning...");
  nDevices = 0;
  for (address = 1; address < 127; address++ ){
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();
    if (error == 0){
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.print(address, HEX);
      Serial.println(" !");
      nDevices++;
    }else if (error == 4){
      Serial.print("Unknow error at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");
  delay(5000); // wait 5 seconds for next scan
}

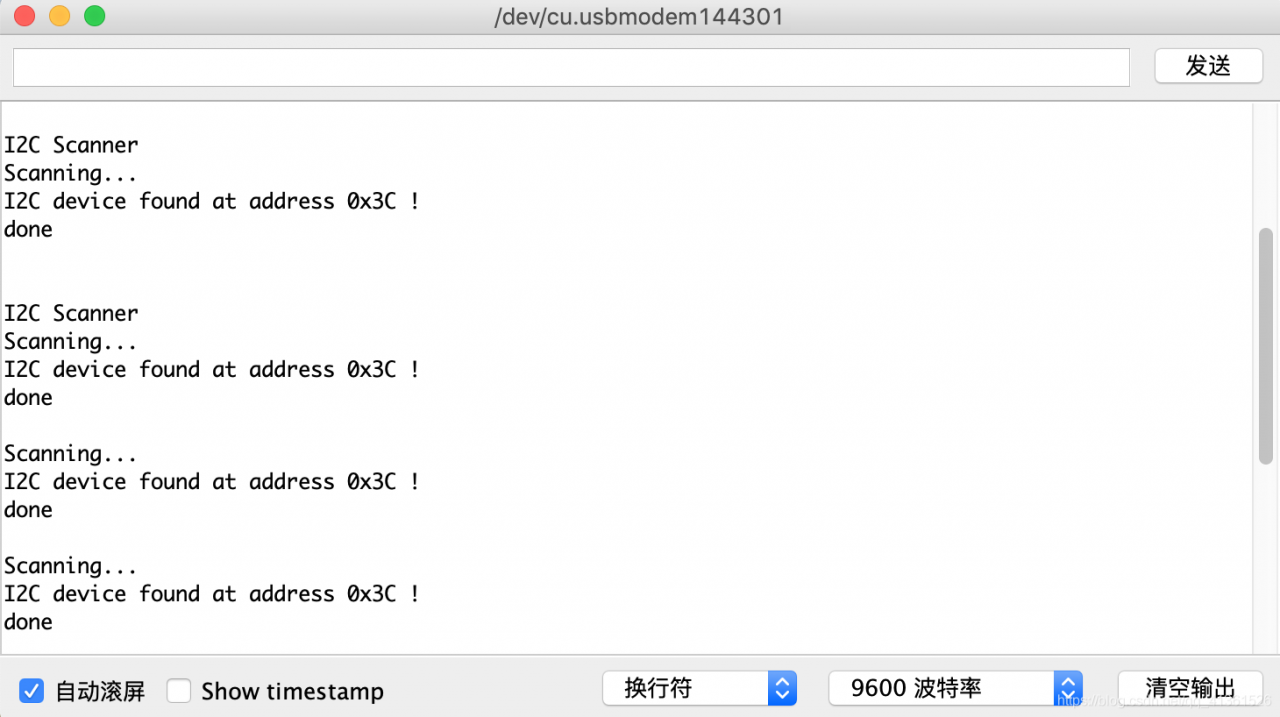

上传成功后在串口监视器可查看该屏幕的地址值

！！编程之前需要添加Adafruit_SSD1306和Adafruit_GFX这两个库文件

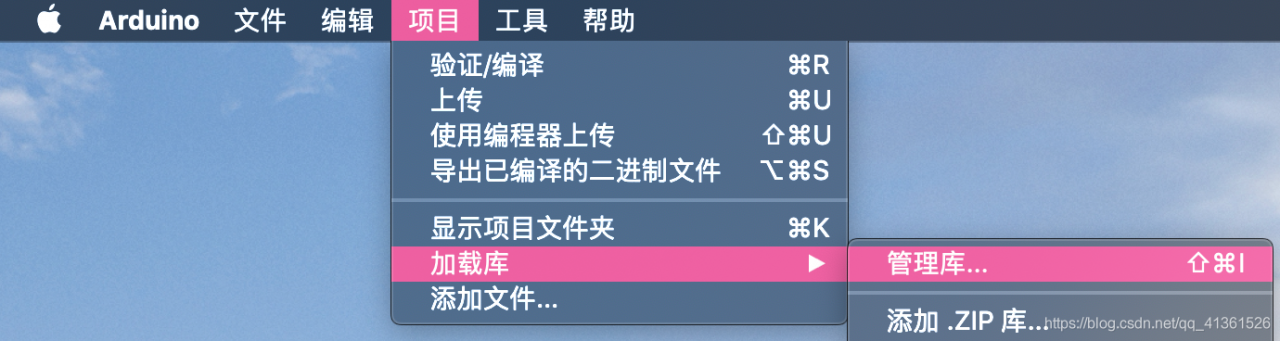

在arduino IDE菜单栏中项目——加载库——管理库 中搜索SSD1306，

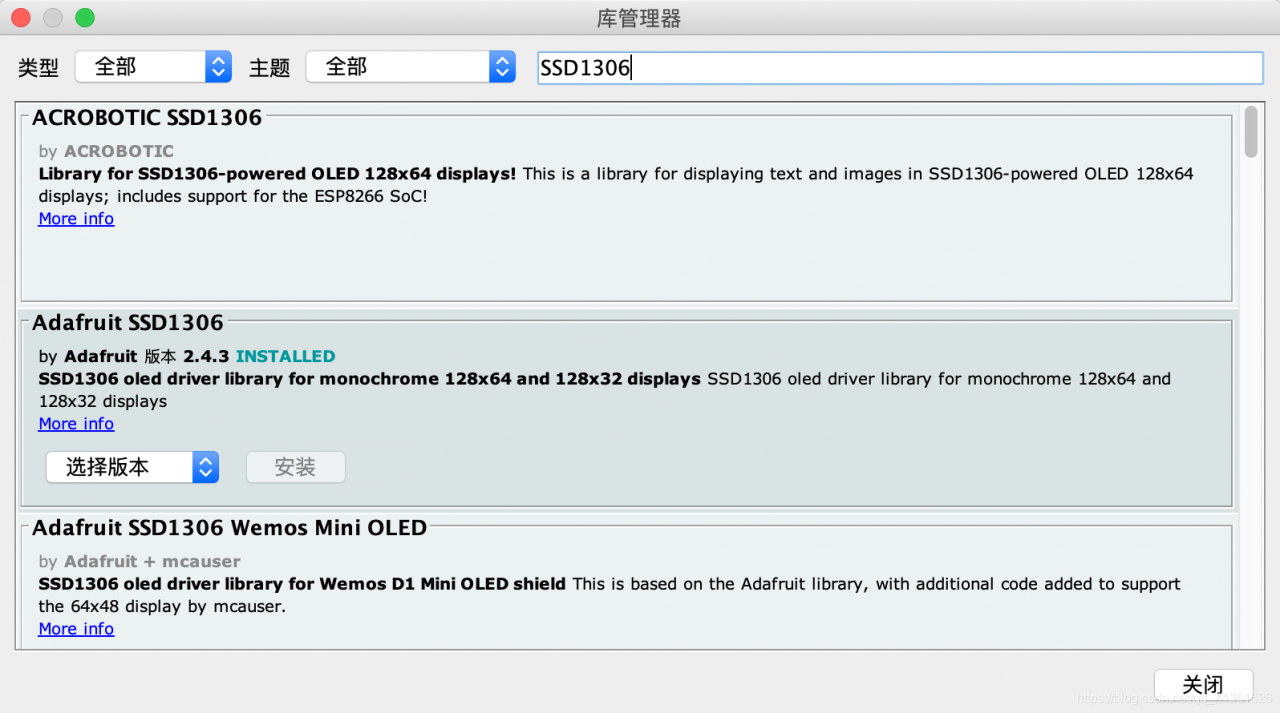

选择Adafruit_SSD1306，可直接进行安装，此时会弹出一个提醒栏让你一起安装Adafruit_GFX，一步到位

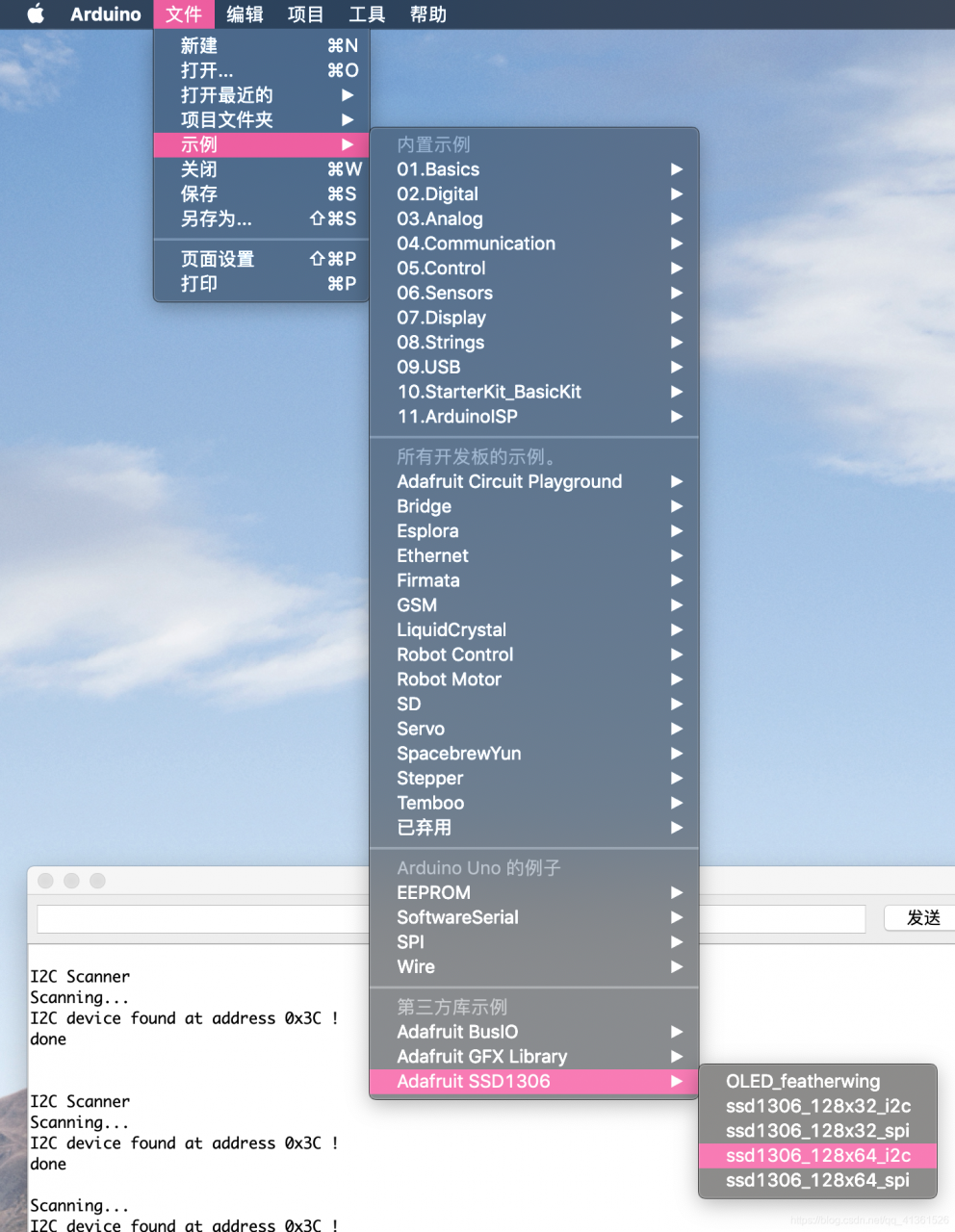

而后即可在示例中找到对应屏幕的代码，打开上传即可看到动画效果
