BGP简介

BGP-Border Gateway Protocol边界网关协议，是一种在自治系统AS（Autononmous System）之间传递并选择最佳路由的高级矢量路由协议。

路由协议通常分为内部网关协议（IGP）和外部网关协议(EGP)两大类。

BGP虽然是一种动态路由协议，但它实际上本身并不产生路由、不发现路由、不计算路由，其主要功能是完成最佳路由的选择并在BGP邻居之间进行最佳路由的传递。BGP选择了TCP作为其传输协议，端口号是179。

BGP的邻居关系分为IBGP和EBGP两种：两台BGP路由器位于同一AS时，它们的邻居关系为IBGP邻居关系；两台BGP路由器位于不同的AS时，它们的邻居关系为EBGP邻居关系。BGP没有自动建立邻居关系的能力，邻居关系必须通过手动配置来建立。

特点

（1）BGP拥有丰富的选路参考属性，灵活组合可以实现路由的优选和避免路由环路，能够高效率的传递路由和维护大量的路由信息；
（2）BGP提供了丰富的路由策略，能够灵活的进行路由选路，并且能指导邻居按策略发布路由；
（3）BGP提供了路由聚合和路由衰减功能，用于防止路由振荡，有效提高网络的稳定性；
（4）BGP是一种距离矢量协议，将AS作为一个节点来计算；IGP协议以一个路由器为节点；
（5）BGP使用TCP（端口号179）作为底层传输协议，与每个BGP对等体形成独特的基于单播的连接 并支持BGP于BFD联动，提高了网络的可靠性。

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

AS

（1）BGP的AS是指在一个组织机构管辖下拥有相同选路策略的IP网络，BGP网络中的每个AS都被分配了一个唯一的AS号，用于区域不同的AS。
（2）BGP的AS号分为2字节和4字节的AS号，
2字节AS号范围1----65535的整数，
4字节AS号范围2----4 294 967 295的整数（可以有不同的表示格式）
RFC 5389规定在2字节的AS号中；1–64511是公网AS，64512—65534为私网AS，65535保留用于特殊用途。

IBGP对等体

1.处于同一个AS的BGP对等体为IBGP对等体（或者是IBGP邻居）
IBGP对等体不一定是物理直连，但是一定要TCP可达。
2.从IBGP对等体获得的路由不向它的IBGP对等体发布
为了防止环路，BGP协议规定BGP发言者从IBGP获得的路由不向它的IBGP对等体发布。
3.从IBGP对等体获得的路由是否发布给它的EBGP对等体与BGP是否同步相关。
另外为了防止路由黑洞的产生，协议还规定BGP发言者从IBGP获得的路由是否发布给它的EBGP对等体与BGP是否同步相关。
IBGP的全连接
4.BGP会话是基于TCP的点到点的单播链接
TCP的可靠传输机制和滑动窗口机制可以确保承载与TCP之上的BGP可以可靠传递大量路由。但是TCP链接是点到点的单播方式来进行报文传输的，因此BGP链接只能是基于点到点的链接。同时BGP是一种距离矢量路由协议，为了防止产生路由环路，协议规定BGP发言者从IBGP对等体获得的路由不能向其他的IBGP对等体发布。这样，在运行了BGP协议的AS内，为了确保所有BGP路由器的路由信息向，则需要使所有的IBGP路由器保持全连接。
5.BGP发言者从IBGP对等体获得的路由不向其他的IBGP对等体发布

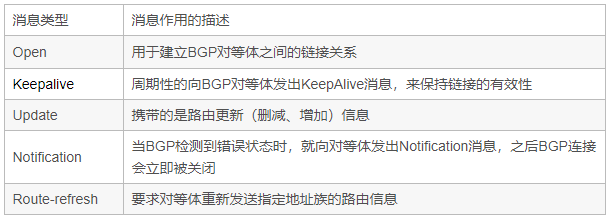

BGP消息种类

BGP协议状态机包含6个状态

1.Idle状态（空闲状态）：是初始状态，不接受任何BGP连接，等待start时间的产生。如果有start事件产生则系统开启ConnectRetry定时器，向邻居发起TCP连接，将状态变为Connect。

2.Connect状态（连接状态）：在Connect状态，系统会等待TCP连接建立完成。
如果TCP状态为Established，则拆除ConnectRetry定时器，并发送OPEN消息，将状态变为Opensent状态；
如果TCP连接失败则重置ConnectRetry定时器，并发送OPEN消息，将状态变为Active；
如果ConnectRetry timer expired（重传定时器）超时，则重新连接，扔处于Connect状态

3.Active状态（活跃状态）：如果有启动时间但是TCP连接未完成则处于Active状态，在Active状态系统会响应ConnectRetry timer expired事件，重新进行TCP连接，同时重置ConnectRetry定时器，变为Connect状态；
如果与对方的TCP连接成功建立则会发送OPEN消息，将状态变为OpenSend，并清除ConnectRetry定时器，重置HoldTime定时器。

4.Openset状态（OPEN消息已发送）：此状态表明系统已经发出Open消息，在等待BGP邻居发给自己的OPEN消息。如果收到BGP邻居发来的OPEN消息，并且没有错误的话，则转向Openconfirm状态，同时将HoldTime定时器的值置为协商值，发送Keepalive消息并置Keepalive定时器；
如果有错误则发送Notification消息并断开链接。

5.OpenConfirm状态（OPEN消息确认）：此状态表明系统已经发出Keepalive消息，并等待BGP邻居的Keepalive消息。
如果收到邻居的Keepalive消息则转向Established状态并重置HoldTime定时器；
如果KeepAlive定时器超时则重置并发送KeepAlive消息；
如果收到Notification消息，则断开链接。

6.Established状态（连接建立）：如果处于Established状态，则说明BGP链接建立完成，可以发送Update消息交换路由信息；
如果KeepAlive定时器超时则重置KeepAlive定时器并发送KeepAlive消息；
如果收到KeepAlive消息则重置HoldTime定时器：
如果检测到错误或者收到Notification消息则断开链接。

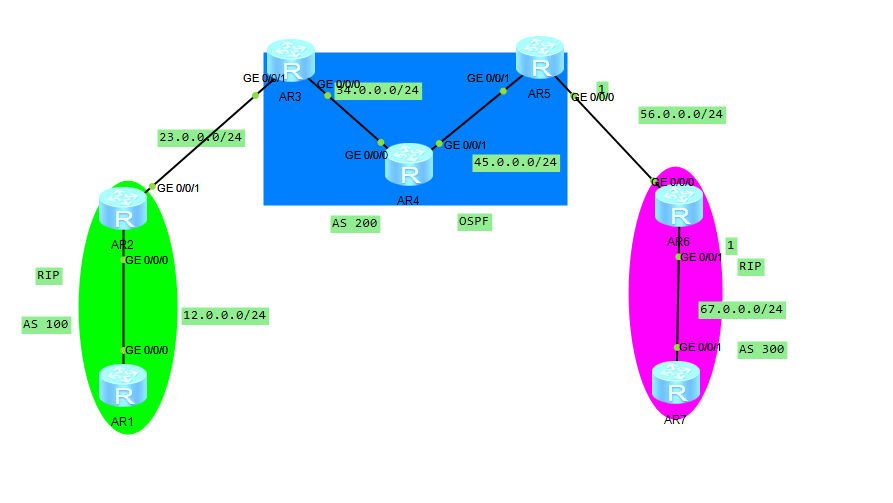

实验

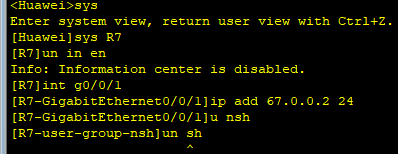

1.配置ip
2.配置回环接口

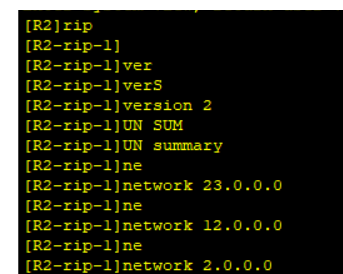

3.rip（R1R2R6R7同理）

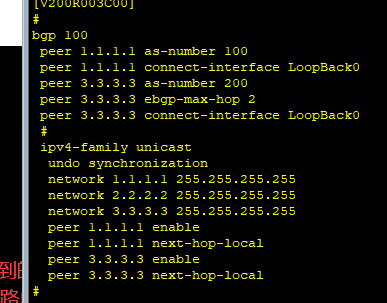

4.配置对等体

5.配置静态路由

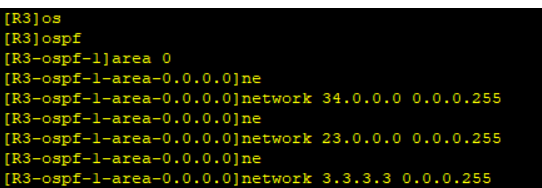

6.宣告各自的网段和IP每个都要宣告哦

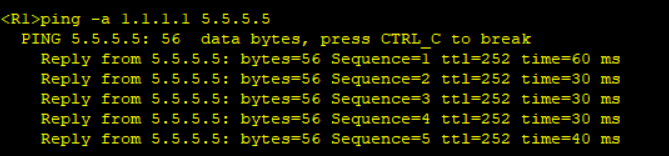

7.测试
