目录

一、粗略版

二、详解版

1、绘制

2、捕获 ​ 值递增时的一系列绘图。

3、将多个系列的图像显示在一个图窗中

4、将九个图像保存到一个 GIF 文件中

一、粗略版

使用“ imwrite”功能创建动画GIF。

动画GIF包含一系列图像，这些图像全部组合成一个文件。

在这个例子中
1.为n的不同值绘制函数y = x ^ n的一系列图
2.捕获图像
3.将图像写入GIF文件

h = figure;
axis tight manual % this ensures that getframe() returns a consistent size
filename = 'testAnimated.gif';
for n = 1:0.5:5
    % Draw plot for y = x.^n
    x = 0:0.01:1;
    y = x.^n;
    plot(x,y)
    drawnow

      % Capture the plot as an image
      frame = getframe(h);
      im = frame2im(frame);
      [imind,cm] = rgb2ind(im,256);

      % Write to the GIF File
      if n == 1
          imwrite(imind,cm,filename,'gif', 'Loopcount',inf);
      else
          imwrite(imind,cm,filename,'gif','WriteMode','append');
      end
end

二、详解版

绘制一系列图、将它们捕获为图像，然后写入 GIF 动画文件。

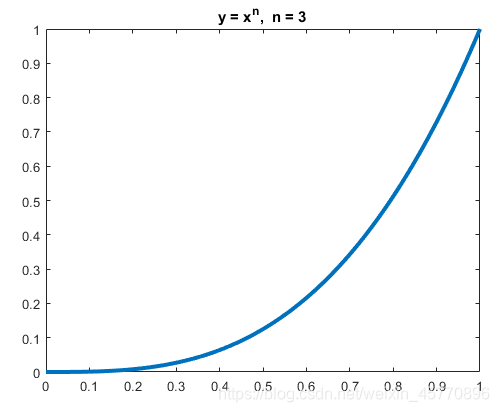

1、绘制 ，其中 。

x = 0:0.01:1;
n = 3;
y = x.^n;
plot(x,y,'LineWidth',3)
title(['y = x^n,  n = ' num2str(n) ])

2、捕获  值递增时的一系列绘图。

n = 1:0.5:5;
nImages = length(n);

fig = figure;
for idx = 1:nImages
    y = x.^n(idx);
    plot(x,y,'LineWidth',3)
    title(['y = x^n,  n = ' num2str( n(idx)) ])
    drawnow
    frame = getframe(fig);
    im{idx} = frame2im(frame);
end
close;

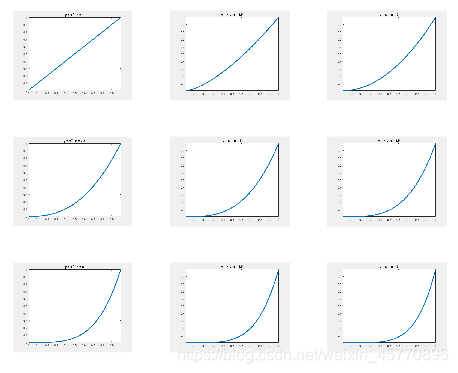

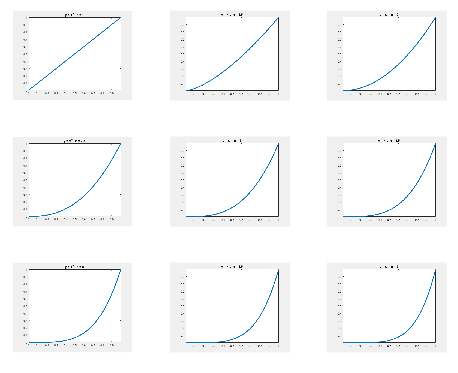

3、将多个系列的图像显示在一个图窗中

figure;
for idx = 1:nImages
    subplot(3,3,idx)
    imshow(im{idx});
end

4、将九个图像保存到一个 GIF 文件中

因为 GIF 文件不支持三维数据，所以应调用 rgb2ind，使用颜色图 map 将图像中的 RGB 数据转换为索引图像 A。

要将多个图像添加到第一个图像中，请使用名称-值对组参数 'WriteMode','append' 调用 imwrite。

filename = 'testAnimated.gif'; % Specify the output file name
for idx = 1:nImages
    [A,map] = rgb2ind(im{idx},256);
    if idx == 1
        imwrite(A,map,filename,'gif','LoopCount',Inf,'DelayTime',1);
    else
        imwrite(A,map,filename,'gif','WriteMode','append','DelayTime',1);
    end
end

imwrite 将 GIF 文件写入当前文件夹。

名称-值对组 'LoopCount',Inf 使动画连续循环。

'DelayTime',1 在每个动画图像显示之间指定了一秒的时滞。
