PCI Express学习篇---物理层电气特性(七)CEM眼图标准

声明：此文章为原创，转载请注明 转自https://blog.csdn.net/weixin_48180416/article/details/116244984

符合CEM标准的System Board和Add-in Card必须满足以下的眼图标准。

测试方法就是前几篇博文中提到的Transmitter Compliance Test和Receiver压力眼图测试。

注意：以下眼图标准中包含了Crosstalk.

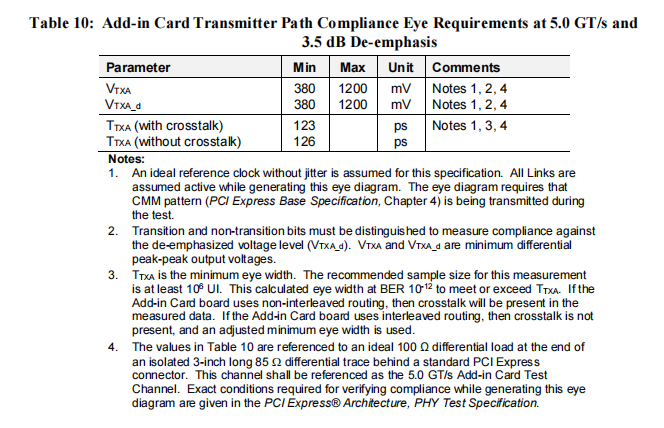

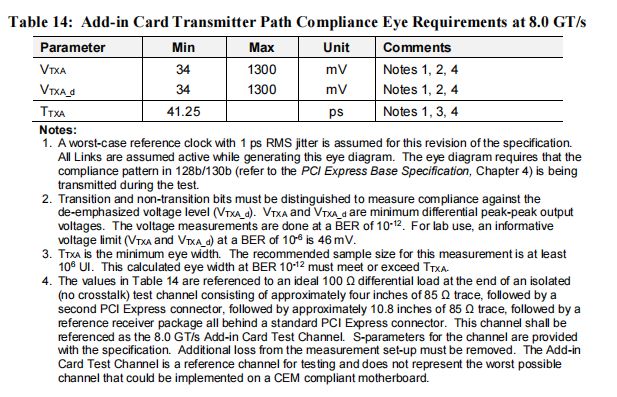

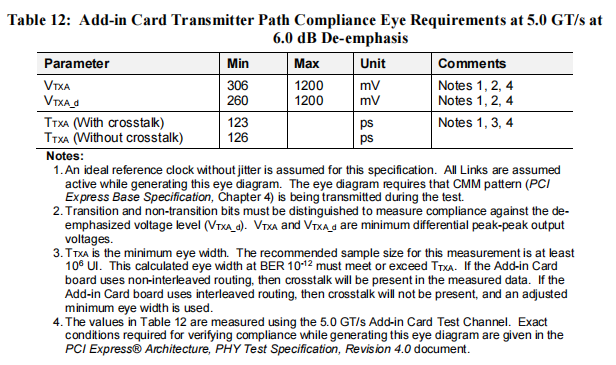

Add-in Card Transmitter Path Compliance Eye

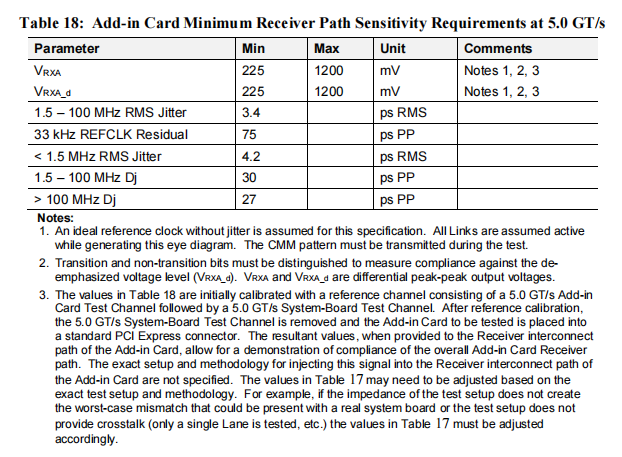

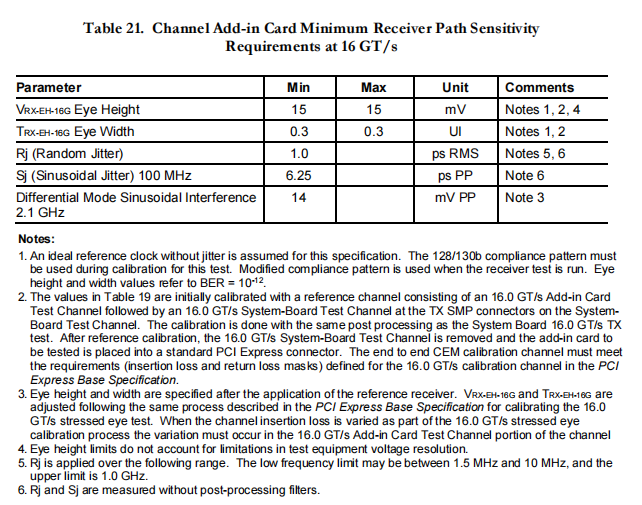

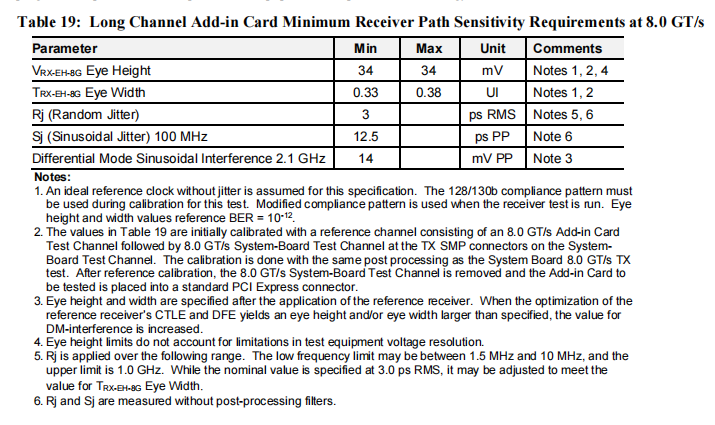

Add-in Card Receiver Path Sensitivity

System Board相关的Eye Requirement见CEM手册。
