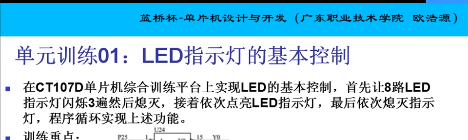

蓝桥杯led流水灯实现（38译码器和锁存器的使用）

38译码器：通过3位输入控制输出8位中的一位，起到一个片选的作用

原理图中的ABC对应的是P25.26.27口 输出8位中 目前只用到了Y4567

通过25.26.27口 使得Y4567位低电平，那么对应的27(C)26(B)25(A)口十进制数分别是4567

Y4：100（CBA）Y5:101,Y6:110 Y7:111 因为原理图是ABC这按CBA排序好理解

例：如果要给Y6输出一个低电平对应的十进制是6 二进制则为110 那么就是C(1)B(1)A(0)

74h573锁存器：透明的锁存器不会进行翻转：当LE给高电平时不会进行所存，来的是什么数据就输出什么数据，LE为低电平时不工作，不会连通

P0口对应的是led灯，但不能直接给低电平进行点亮 首先要将74H138译码器的Y4输出一个低电平，经过或非门变成高电平然后使能74HC357的LE打通锁存器，然后P0给低电平 点亮led灯

步骤：给锁存器的P252627定义变量 然后对变量赋值(C(1)B(0)A(0)) 输出低电平经过反相器(Y4)打开相应的锁存器，定义一个延时函数（unsigned int i) 一般定义两个while的死循环(t=60000), 然后用二进制对每个二极管赋值默认为高电平，点亮为低电平(0x00),高电平为(0xff). 跑马灯需要进行一位操作可以利用for循环将每个变量进行一位(P0=（0xff<<i）) 然后可以进行移位操作

总结： 74h138选择或非门的通道可以直接用一个函数封装起来，然后进行操作，led口是P0口，且是共阳的，点亮需要低电平，对于跑马灯的实现利用for循环进行移位操作。

看代码总结：点亮led P0=0x00，关闭P0=0xff， 跑马灯是 P0=0xff<<i;（移动一位自动补0）

#include <STC15F2K60S2.H>

 void select138(unsigned char n)
 {
	switch(n)
	{
		case 4:
			P2=(P2&0x1f) | 0x80;
		break;
		case 5:
			P2=(P2&0x1f) | 0xa0;
		break;
		case 6:
			P2=(P2&0x1f) | 0xc0;
		break;
		case 7:
			P2=(P2&0x1f) | 0xe0;
		break;

	}

 }
 void  delay(unsigned int i)
 {
	while(i--);
	while(i--);

 }
 unsigned char i;
 void led()
 {
	select138(4);
	 for(i=0;i<3;i++)
	 {
	  P0=0x00;
		delay(10000);
		wwdelay(10000);

	 P0=0xff;
	 delay(10000);
	 delay(10000);
	 }


	 for(i=1;i<=8;i++)  //  一位一位的点亮 变量的定义是1-8
	 {
		 P0=0xff<<i;
		 delay(10000);
		 delay(10000);
	 }
	  for(i=1;i<=8;i++)
	 {
		 P0=~(0xff<<i);
		 delay(10000);
		 delay(10000);
	 }

 }

void main()
{
	while(1)
	{
		 led();
	}
}
