【笔记本维修】【基础知识】【EC待机条件】

文章目录

EC
EC的基本工作条件
EC和南桥通信的总线
EC对LCD背光的控制
SOP8引脚定义（SPI总线）

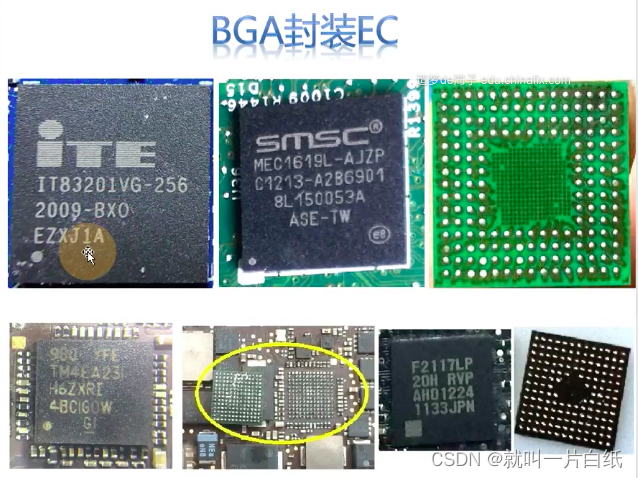

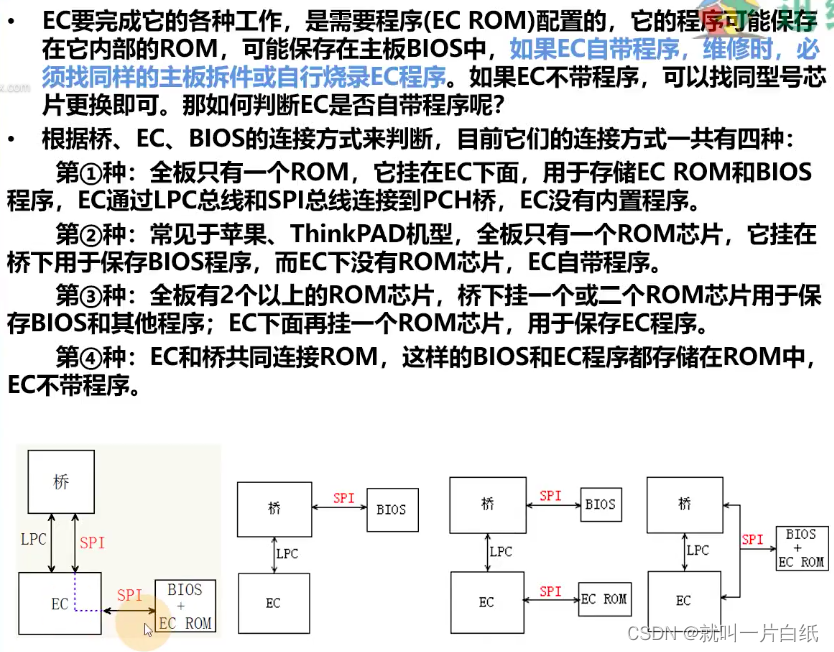

EC

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

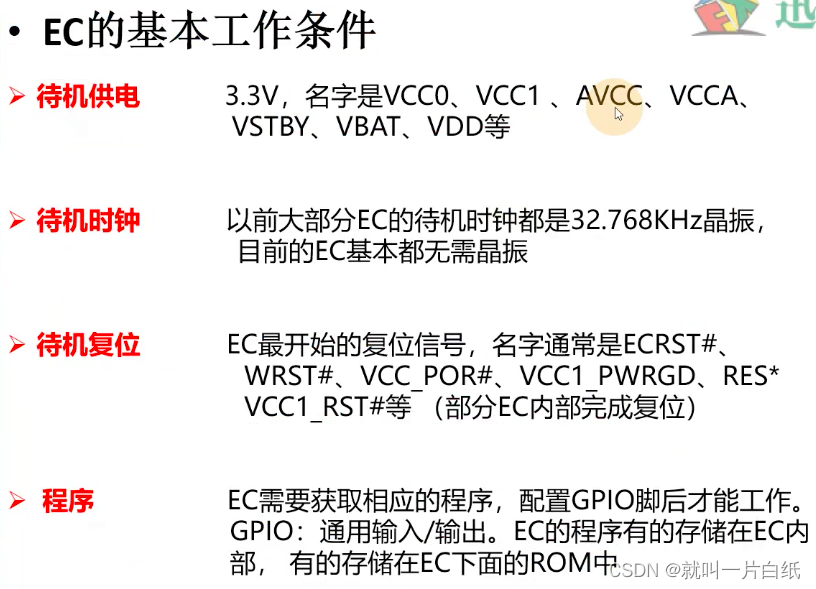

EC的基本工作条件

在这里插入图片描述

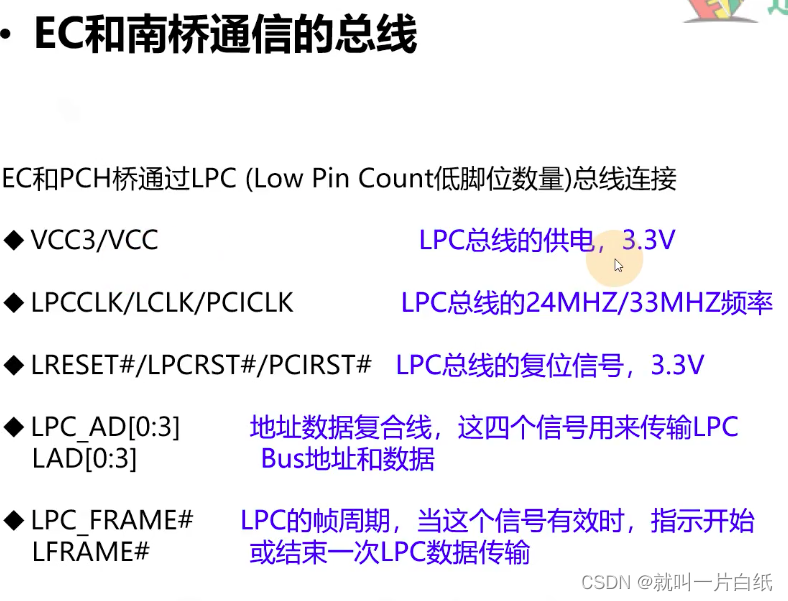

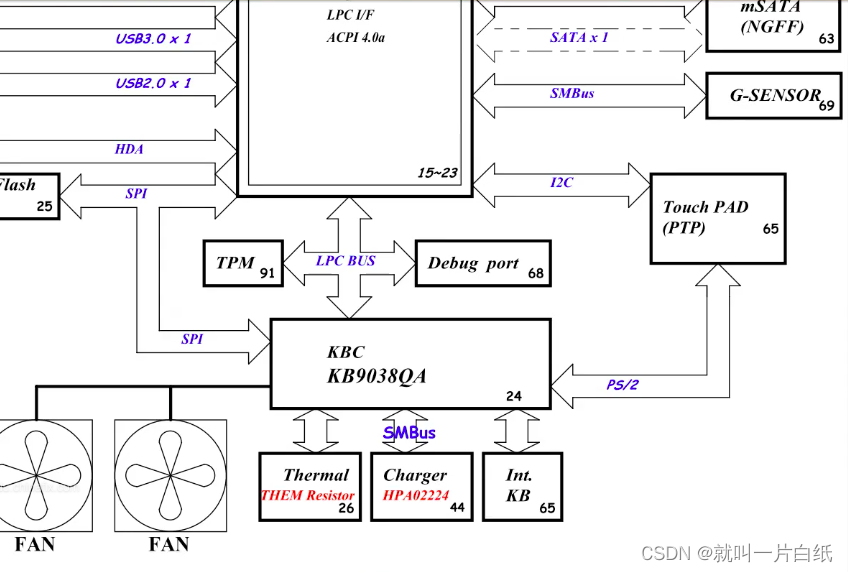

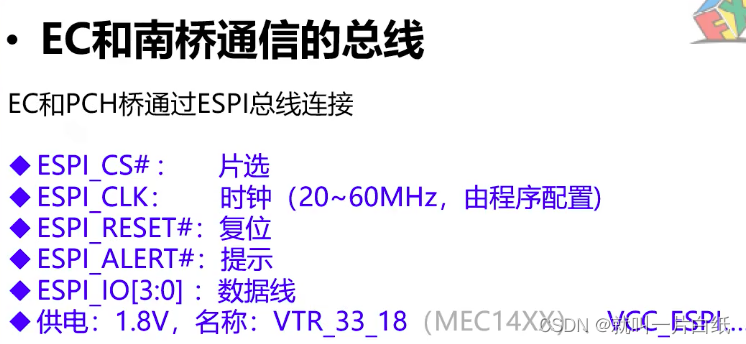

EC和南桥通信的总线

在这里插入图片描述

在这里插入图片描述

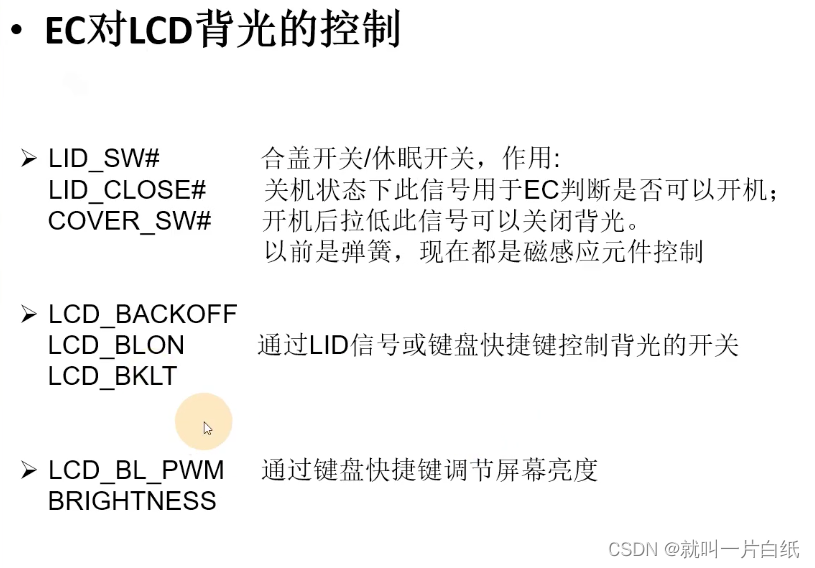

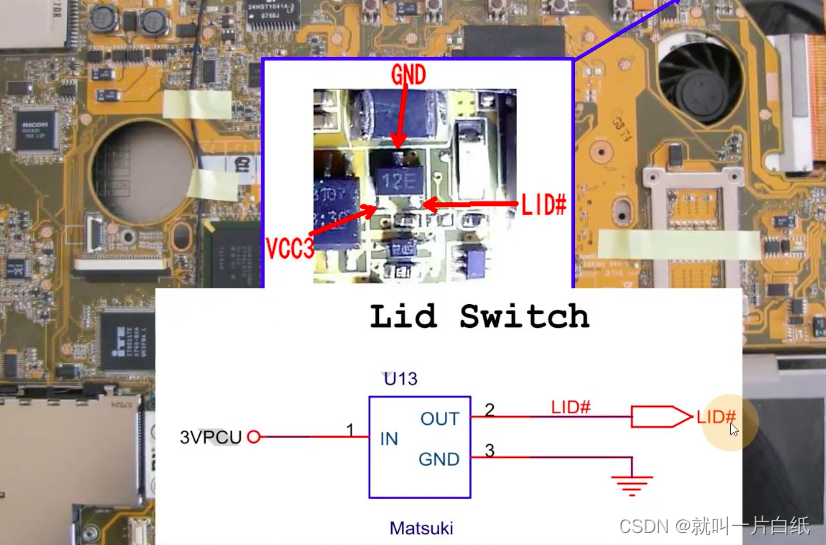

EC对LCD背光的控制

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

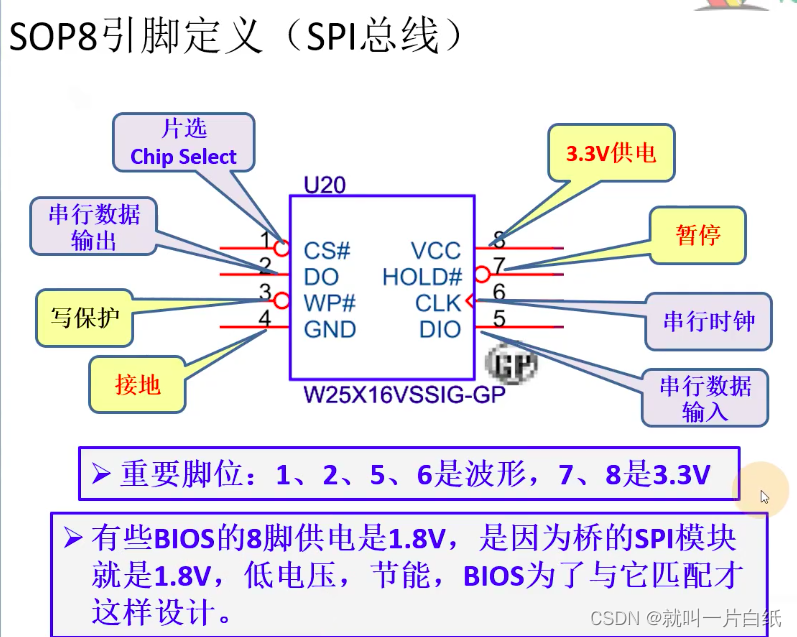

SOP8引脚定义（SPI总线）

在这里插入图片描述
