PCB线宽与电流的关系

画PCB时常常需要计算多大的线走多大的电流，其中涉及到几个公式，这里用Matlab来算。

代码如下：

close all;clear;clc;

mm2mil = 39.37; % 1mm = 39.37mil

L = 2000; % 单位mil
W = 50; % 单位mil

% L = 50.8 * mm2mil; % 单位mm
% W = 1.27 * mm2mil; % 单位mm

Thick = 1; % 单位Oz
Temp = 70; % 铜的温度,单位摄氏度
I = 2; %电流,单位A

Thick_mil = Thick * 1.4; % 1 Oz的铜厚,1.4mil
S = 1.724*(10^(-6))*[1+0.0039*(Temp-20)]; % 铜的电导率,单位欧姆/cm

R_mil = S * (1000/2.54) * L / (W * Thick * Thick_mil); % 单位欧姆
V_mil = R_mil * I; % 单位V
P_mil = V_mil * I; % 单位W

fprintf('单位mil,R=%f欧姆,V=%fV,P=%fW\n',R_mil,V_mil,P_mil);

结果如下图所示。

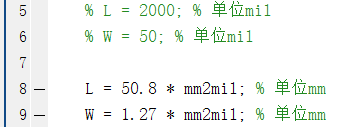

如果需要使用mm为单位，就需要把这几行代码修改一下。L=50.8mm，W=1.27mm。

 结果与mil单位一样。
