大家在PCB布局设计时，肯定会遇到各种各样的问题，同时也会“研发”出一些比较便捷的解决，今天给大家整理了三种小技巧，都是来自于EDA365论坛中网友的分享(pulbieup、mytomorrow、thinkfunny)，希望能对大家的“日常撸板”有所帮助。
使用AD对PCB布局的模具设计
(网友：pulbieup)
电路中很多相同的模块，例如输出电路，一个光耦，一个MOS管，几个电阻，都是一样的功能，需要布局成相同的形状，貌似AD有这个功能，但是我不会，我找了一个自己的方法，就是模具设计法。

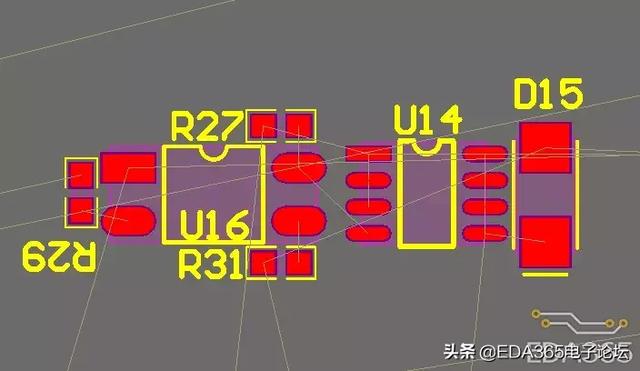

先设计一个好的模块：

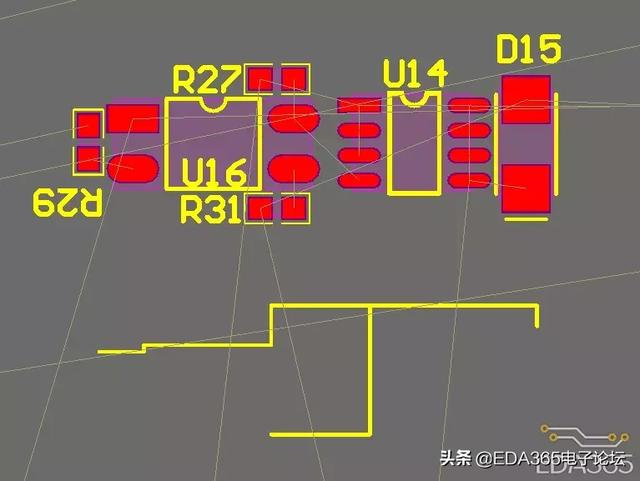

然后根据这个设计好的模块在TopOverlay上从各个元件的Hot Spot上画线，生成一个模具：
把模具取出来：

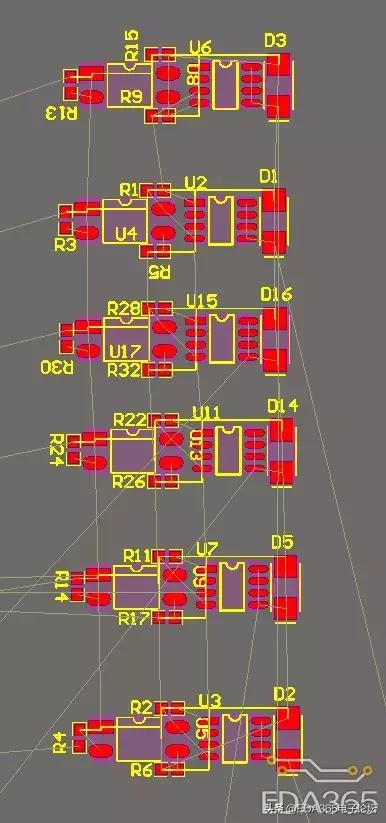

然后用这个模具来布局其他相同的模块即可：
这就挺方便了，所有模块都是完全相同的布局，对于强迫症的我来说是一个不错的方式。
怎样操作AD设置Clearance规则
(网友：mytomorrow)
很久之前遇到一个问题，就是一块电路板没有全部敷铜，只敷铜了一小部分，但是其它未敷铜的地方还是有GND连接。

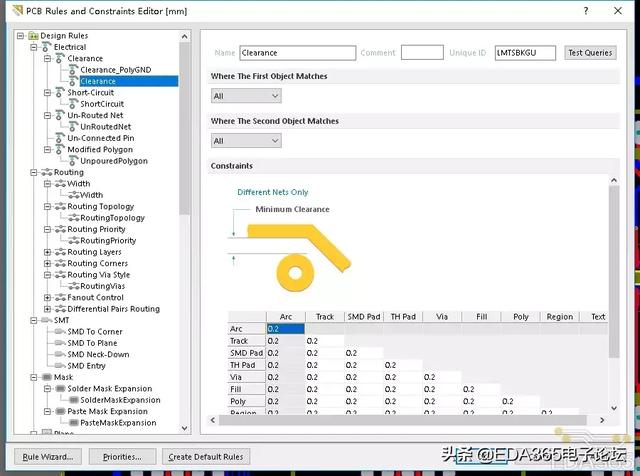

然后我直接用Track将未敷铜的Object连接到GND敷铜上去，但是重新敷铜之后发现敷铜与连线断开了，因为规则规定了Track与Poly的间距：

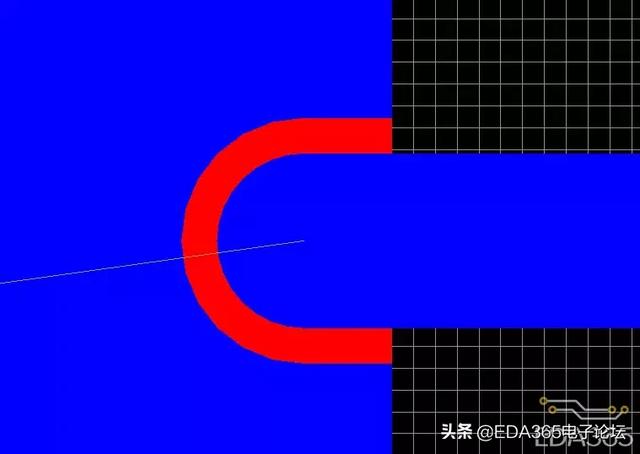

可以看到规则规定了Track与Poly的间距为0.2mm，所以Repour Polygon之后就会有下面的现象：

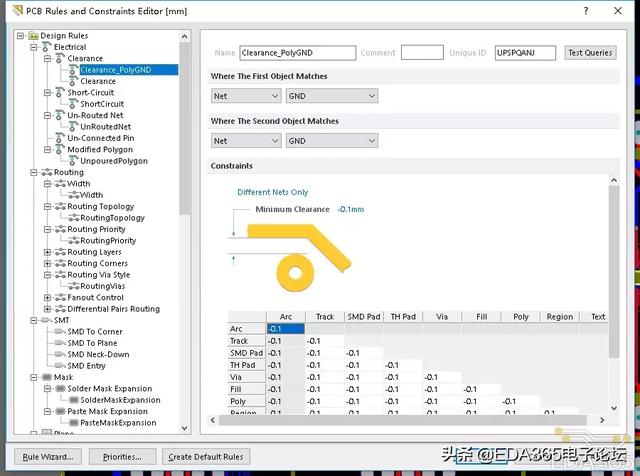

我们可以在Clearence下新建一个规则，取名叫Clearance_PolyGND，然后设置Where The First Object Mathces为Net-GND，Where The second object Matches也为Net-GND，意思就是这个规则所应用在的目标物体都选择为GND网络，然后设置Minimum Clearance为-0.1mm，如果设置为0mm的话，重新敷铜之后还有有点间隙，设置成负数之后重新敷铜就会完全连接，但是这个负数的绝对值不能太大，你可以试试。设置如下：
设置完之后重新敷铜：

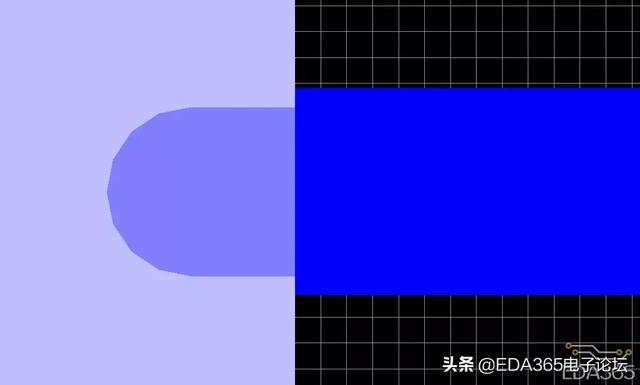

可以看出来敷铜和右侧的Track完全连接在一起并且已经“伸进去”了一点，这“伸进去”的长度就是|-0.1|mm，是不是很神奇，原来AD的规则还能这样用！其实这是最简单的用法，AD的规则还能使用Query来查找匹配，和脚本一样，功能十分强大！！
巧用Altium Transparent 2D视图布置电源过孔
(网友：thinkfunny)
我个人的PCB设计习惯是先布局布线，然后放置电源过孔，最后通过敷铜或者plane层进行电源分割将电源过孔连接到一起，但是有时候放完电源过孔之后，在敷铜(分割)之后发现有孤立的过孔存在，也就是这个过孔无法连接到敷铜上去。
那就再打几个过孔，但是有的时候在Top Layer打过孔的时候，并不知道其他层会不会有走线，所以打过孔容易冲突然后重新找位置，比较烦人，尤其是多层电路板的时候，好多层的线，那简直要了命(一般电路板工艺不支持盲孔和埋孔，成本很高)。
但是我发现可以使用Altium的Transparent 2D视图查看电路板，这样所有层都可以展示出来，虽然对比度不高了，但是在布置电源过孔的时候比较方便了。

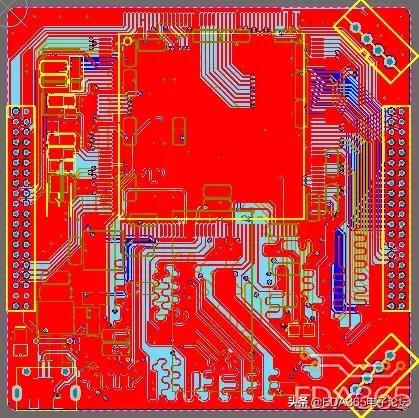

原本的Altium Standard 2D视图查看效果是这样的：

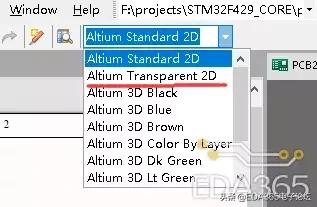

然后切换到Transparent 2D视图：

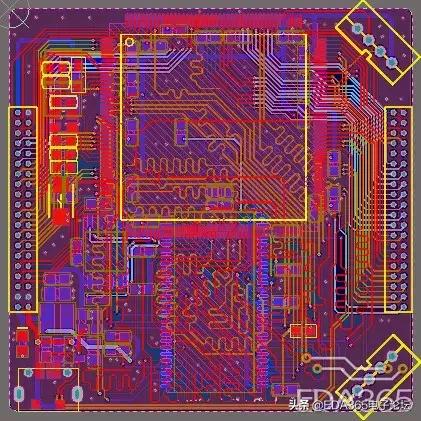

效果如下，所有层的线路都能看见。
最后布置过孔就比较方便了。
