模块 stm32_基于STM32设计的RFID读卡模块电路方案(原理图+程序)

采用stm32F030F4,用PWM产生125KHZ的方波,经过推挽电路进行功率放大,高频电流进入LC串联谐振电路,345uH和4.7NF的谐振频率正好是125KHZ,这时电容两端电压会到十几伏。当有卡接近线圈时,线圈两端会有曼彻斯特编码的调幅波。通过二极管以及电容的检波和滤波,产生的小信号送入LM358进行放大和整形,变成单片机可以读取的曼彻斯特编码信号。

•   IO 分配(采用内部晶振)

•   PA4 125KHZ

•   PA5 曼彻斯特编码信号

•   PB1 读卡指示灯,无卡时低电平,读卡时输出1S高电平

•   PA2 TX

•   PB3 RX

•   通过TX输出数据,格式为就是帧头(2字节)+卡号(5字节)+校验(1字节)

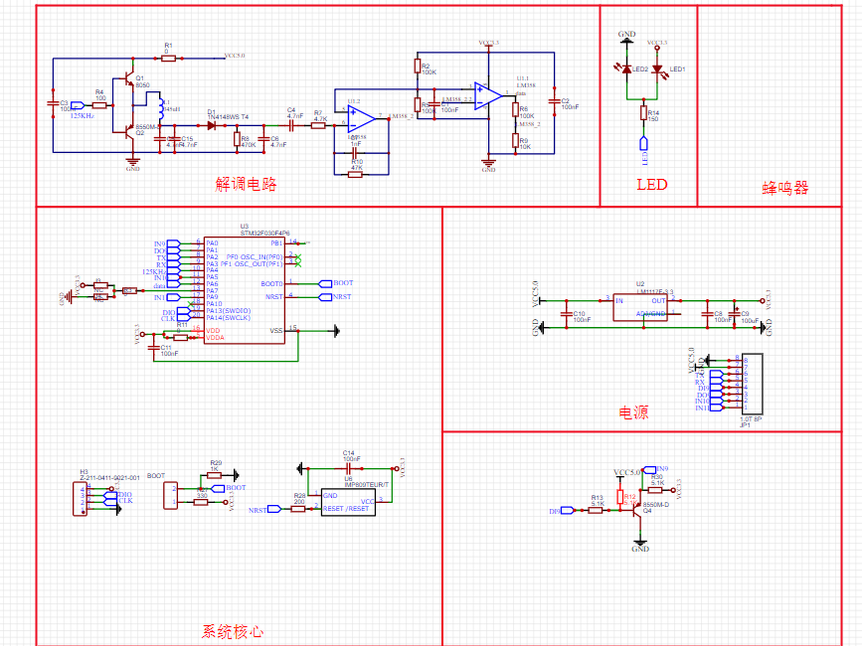

750e7528e60c16b63de94bcb27f8b0f5.png7cb8b95910b475b26fdd8a413fb28507.png112977d6d57329b0dbce5b433338efa9.pngbeea4d89b33e43f7babf0ebfb8907252.png

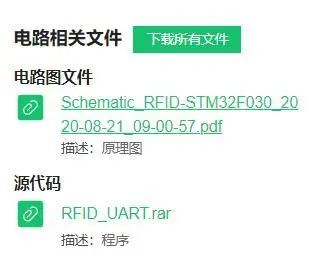

附件内容截图:
