1.创建差分对
1.1选择网络

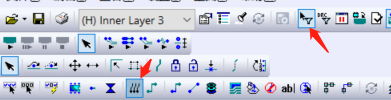

进入router，空白处右键选择网络或工具栏筛选条件中选择网络。

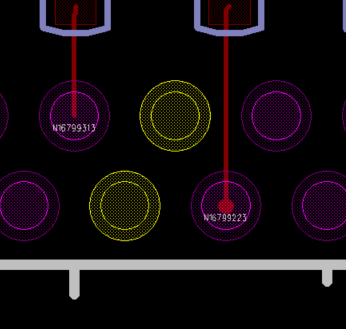

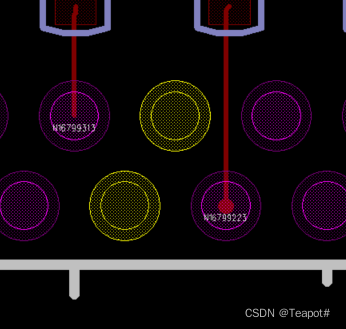

单击一个引脚后摁住ctrl不放选择另一个差分网络，选择后网络高亮，右键选择复制
1.2复制到差分对中
打开项目浏览器，点击网络对象，差分对。此时差分对如图高亮
右键选择粘贴，此时差分对网络将添加到差分对中。
要注意，一定是选择网络后添加，不是选择引脚添加！！！
2.布线
2.1开始布线

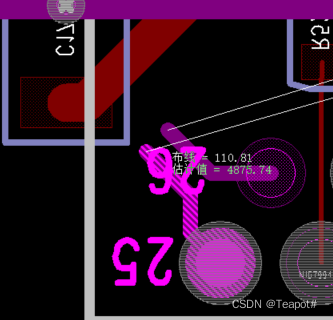

选择引脚，F3开始布线，可以看到自动开始差分线布线。
2.2结束布线
靠近结束引脚右键，选择完成，将自动结束布线接到引脚中，由于右键出来的选项截不了图，这里就不作截图。
2.等长绕线
这次线差不大 下次用到再补充
