空闲态移动性管理通常是指小区重选，即当空闲态的UE正常驻留在一个小区后，会测量驻留小区和邻区的信号质量，根据小区重选规则选择一个更好的小区进行驻留。

01

空闲态移动性管理涉及相关概念

Acceptable Cell：可接受小区，表示可以让驻留其中的UE获得限制服务(如紧急呼叫)的小区，该小区必须满足以下条件：

• 小区没有被禁止。
• 满足小区选择规则(S规则)

Suitable Cell：合适小区，表示可以让驻留其中的UE获得正常服务的小区

• 小区没有被禁止
• 满足小区选择规则(S准则)
• 小区可支持UE选择的PLMN或者注册PLMN。

Barred Cel:被禁小区，表示禁止服务小区 02

小区选择和PLMN选择

小区搜索

小区搜索即UE与小区获得时间和频率同步，得到PCI(Physical Cell Identifier)，再根据PCI得到小区的信号质量和其他信息的过程。 在NR系统中，用于小区搜索的同步信号，分为主同步信号和辅同步信号。 UE进行小区搜索的过程如下：

1. UE检测到主同步信号，获得时钟同步。同时，通过主同步信号映射获取到PCI的组内ID。
2. UE检测到辅同步信号，获得时间同步(帧同步)。同时，通过辅同步信号映射获取到PCI所属的小区ID组编号。
3. UE通过PCI的小区ID组编号和组内ID得到完整的PCI。
4. UE检测到下行SSB信号，获得小区的信号质量。
5. UE读取到MIB，SIB1消息，获得小区的其他信息，如小区支持的运营商信息等。

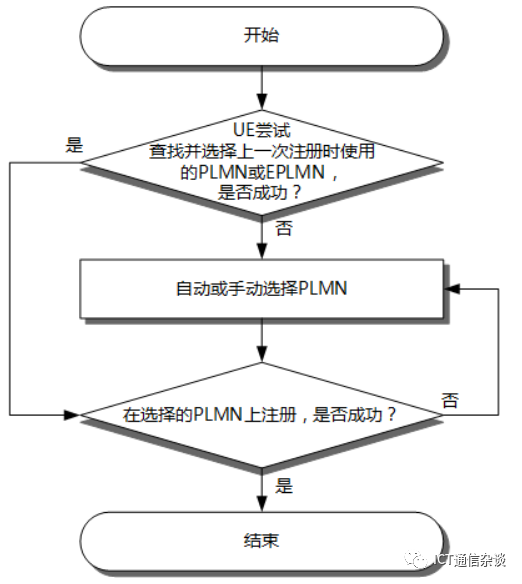

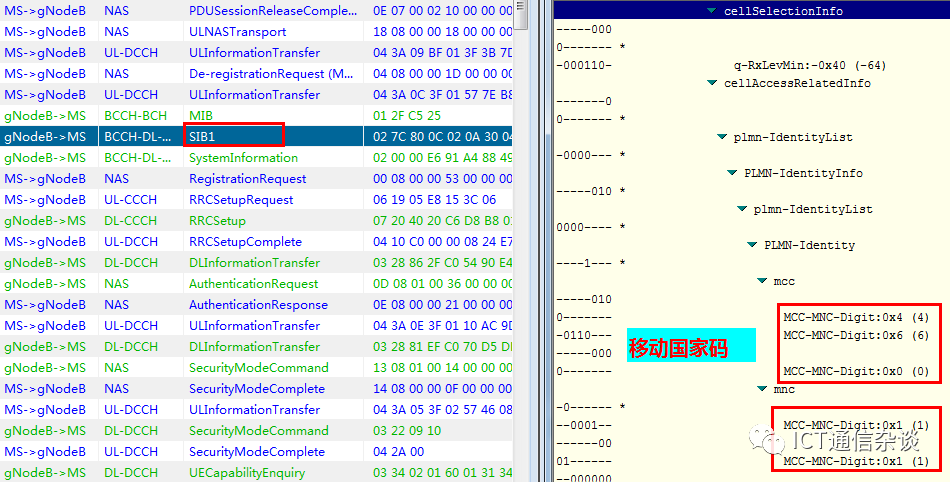

PLMN选择 小区搜索完成以后，UE开始选择PLMN，并在PLMN上注册。注册成功后将PLMN信息显示出来，并准备接受该运营商的服务。 UE进行PLMN选择的过程如图所示：SA组网实测信令 小区选择准则 UE进行小区选择时，需要判断小区是否满足小区选择规则， 小区选择规则(又称S规则)如下 S_rxlev > 0，S_rxlev = Q_rxlevmeas - (Q_rxlevmin + Q_{rxlevminoffset}) - P_compensation S_rxlev：小区选择接收值 Q_rxlevmeas：测量到的小区接收信号电平值，即RSRP Q_rxlevmin：SIB1消息中广播的小区最低接收电平值 MML命令：

MOD NRDUCELLSELCONFIG

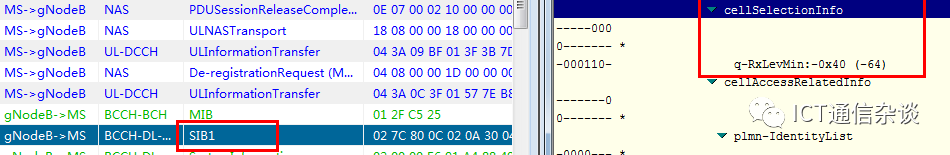

实测信令 Q_{rxlevminoffset：SIB1消息中广播的小区最低接收电平偏置值，当前没有携带，UE按照默认为0dB。 Pcompensation：max(PEMAX1 - PPowerClass, 0)。其中，PEMAX1是在SIB1消息中广播的小区允许的UE最大发射功率，PPowerClass是UE自身的最大射频输出功率。} 03

小区重选

根据服务小区的S_rxlev及邻区频点小区重选优先级确定是否启动重选邻区测量，测量后根据测量结果及小区重选规则进行小区重选，小区重选规则与邻区频点重选优先级相关。 小区重选优先级 在UE进行测量和小区重选时，需要用到邻频的小区重选优先级信息。 服务频点的小区重选优先级，通过参数NRCellReselConfig.CellReselPriority配置。 异频频点的小区重选优先级，通过参数NRCellFreqRelation.CellReselPriority配置。 同频小区重选时，UE将忽略频点优先级信息，即同频小区都是同优先级的 重选邻区测量 UE根据服务小区S_rxlev及邻区重选频点优先级，判断是否启动对在系统消息广播的邻区频点进行测量。 同频小区测量 若服务小区的S_rxlev大于NRCellReselConfig.IntraFreqMeasStartThld(同频测量启动门限)时，不启动同频重选邻区测量。 若服务小区的S_rxlev低于或者等于NRCellReselConfig.IntraFreqMeasStartThld(同频测量启动门限)时，启动同频重选邻区测量。 异频小区测量：

• 如果异频频点拥有比当前服务频点更高的优先级，不管服务小区质量如何，UE都将对它们进行重选邻区测量。
• 如果异频频点的优先级低于或者等于当前服务频点的优先级：

若服务小区的S_rxlev大于NRCellReselConfig.NonIntraFreqMeasRsrpThld(非同频测量RSRP触发门限)，不启动异频重选邻区测量。 若服务小区的S_rxlev小于或者等于NRCellReselConfig.NonIntraFreqMeasRsrpThld(非同频测量RSRP触发门限)，启动异频重选邻区测量。 3.1同频和异频同优先级小区重选 UE启动重选邻区测量后，同频或异频同优先级小区重选过程如下： ①选择满足小区选择规则(S规则)的邻区，其中同频和异频邻区涉及的相关参数如下同频邻区计算Srxlev时，Qrxlevmin使用SIB2广播的小区最低接收电平值，通过参数NRCellReselConfig(NR小区重选配置).MinimumRxLevel(最低接受电平)配置。 异频邻区计算Srxlev时，Qrxlevmin使用SIB4广播的小区最低接收电平值，通过参数NRCellFreqRelation(NR小区频点关系).MinimumRxLevel(最低接受电平)配置 注：一定要注意区分同频和异频邻区计算S值的最小接收电平是分别在不同系统消息当中的，同时MML命令也不一样，熟悉最小接受电平在信令中的位置和命令，对于后期分析SA组网接入指标以及低接入的问题小区会有帮助。 ② 满足以上条件的邻区，UE选择最高的信号质量等级Rn最高的邻区作为highest ranked cell(最高等级小区)邻区的信号质量等级Rn计算公式为：Rn = Qmeas,n -Qoffset Qmeas,n：基于SSB测量出来邻区的接收信号电平值，即邻区的RSRP值。 Qoffset：邻区重选偏置。 对于同频邻区，Qoffset为SIB3广播的q-OffsetCell，可通过参数NRCellRelation.NCellReselOffset配置 对于异频邻区，Qoffset为SIB4广播的q-OffsetCell加上q-OffestFreq： q-OffsetCell可通过参数NRCellRelation.NCellReselOffset配置； q-OffestFreq可通过参数NRCellFreqRelation.FreqOffset配置 ③ 在满足小区选择规则S准则的邻区中，UE识别出信号质量满足以下条件的的邻区。RSRP_{highest ranked cell} - RSRP_n ≤ rangeToBestCell RSRPhighest ranked cell：highest ranked cell的RSRP值。 RSRPn：各邻区的RSRP值。 rangeToBestCell：固定为3dB，在SIB2消息中指示。(目前版本) ④ 在highest ranked cell和满足上述条件的邻区中，UE选择小区中波束级RSRP值大于门限(目前基站版本为-86dBm)，且波束个数最多的小区作为best cell。若同时有多个此类小区，再在其中选择小区Rn值最高的小区作为best cell。 ⑤ 判断best cell是否满足如下两个条件。若满足，UE重选到该小区；若不满足，则继续驻留在原小区。best cell在持续1s的时间内，都满足如下小区重选规则(又称R规则)。 Rn > Rs Rn = Qmeas,n - Qoffset Rs = Qmeas,s + Qhyst 其中： Qmeas,n：基于SSB测量出来best cell的接收信号电平值，即best cell的RSRP值。 Qoffset：邻区重选偏置。 Qmeas,s：基于SSB测量出来服务小区的接收信号电平值，即服务小区的RSRP值。 Qhyst：小区重选迟滞，可通过参数NRCellReselConfig.CellReselHysteresis配置。 UE在当前服务小区的驻留时间大于1s。 3.2 异频不同优先级重选 UE启动重选邻区测量后，异频不同优先级的小区重选时，需要选择满足小区选择规则(即S规则，可参考小区选择规则)的异频邻区，计算异频邻区的S_rxlev时，Q_rxlevmin使用SIB4广播的小区最低接收电平值，通过参数NRCellFreqRelation.MinimumRxLevel配置。 异频不同优先级的小区重选分为对高优先级小区重选和低优先级小区重选。对高优先级小区重选，若同时满足以下条件，小区重选将选择高优先级异频小区： UE在当前服务小区超过1s。 在SIB4广播的异频邻区重选时间(固定1s)内，被评估邻区的Srxlev大于SIB4中广播的threshX-HighP(通过参数NRCellFreqRelation.HighPriReselThld配置)。 如果存在多个小区同时满足条件，选取信号质量等级Rn最高的邻区进行小区重选。对低优先级小区重选，若同时满足以下条件，小区重选将选择低优先级异频小区： 高优先级异频邻区都不满足高优先级小区重选条件。 UE在当前服务小区超过1s。 在SIB4广播的异频邻区重选时间(固定1s)内，同时满足如下条件： 服务小区的Srxlev值小于SIB2广播的threshServingLowP(通过参数NRCellReselConfig.ServFreqLowPriRsrpReselThd配置)。 被评估邻区的Srxlev大于SIB4中广播的threshX-LowP(通过参数NRCellFreqRelation.LowPriReselThld配置)。
