广域网

广域网（英语：Wide Area Network，缩写为 WAN），又称广域网、外网、公网。是连接不同地区局域网或城域网计算机通信的远程网。通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，它能连接多个地区、城市和国家，或横跨几个洲并能提供远距离通信，形成国际性的远程网络。广域网并不等同于互联网。

为什么需要WAN

• 分区或分支机构的员工需要与总部通信并共享数据。
• 组织经常需要与其他组织远距离共享信息。
• 经常出差的员工需要访问公司网络信息

广域网链路类型

• 专线
  如T1，T3等
  专有逻辑链接一直在线（安全，高传输质量）
  支持多种物理介质与物理接口标准
  稳定可靠，配置与维护简单
  适合长时间的业务流量需求（价格也相对较高）


• 电路交换

• 分组交换

• VPN

PPP简介

PPP协议是目前使用最广泛的广域网协议，具有以下特点

• 能够控制数据链路的建立

• 能够对IP地址进行分配和使用

• 允许同时采用多种网络层协议

• 能够配置和测试数据链路

• 能够进行错误检测

• 提供身份验证

• 有协商选项，能够对网络层的地址和数据压缩等进行协商

• PPP可以通过NCP携带多个协议的数据包

• PPP可以通过LCP建立和控制连接

PPP协议优点

• PPP不仅适用于拨号用户，而且适用于租用的路由器对路由线路。

• 采用NCP协议（如IPCP，IPXCP），支持更多网络层协议

• 具有验证协议CHAP，PAP

• 更好了保证网络的安全性

PPP会话建立

1.链路建立阶段
2.认证阶段（可选）
—两种PPP认证协议：PAP，CHAP
3.网络层协议阶段

• PAP（Password Authentication Protoclo）

• CHAP(Challenge Authentication Protocol)

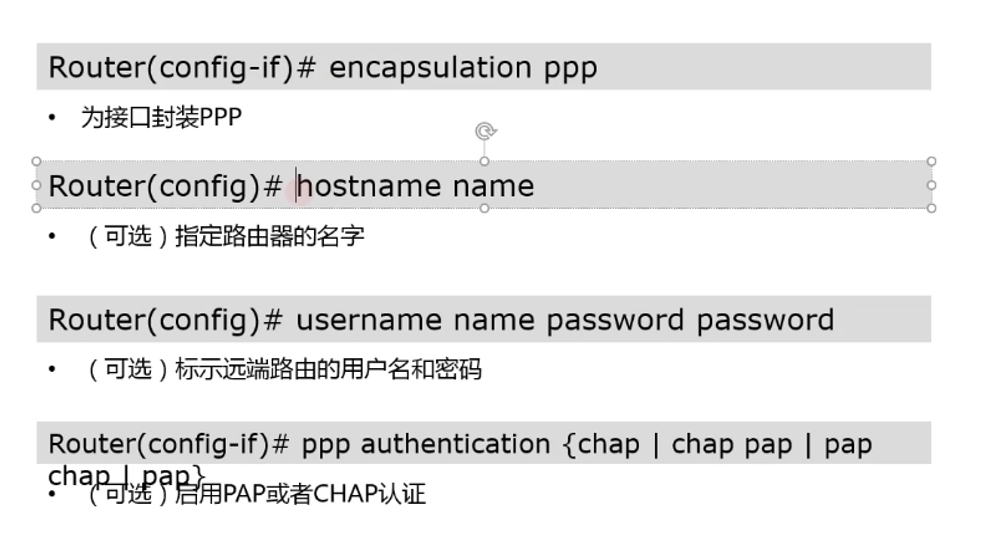

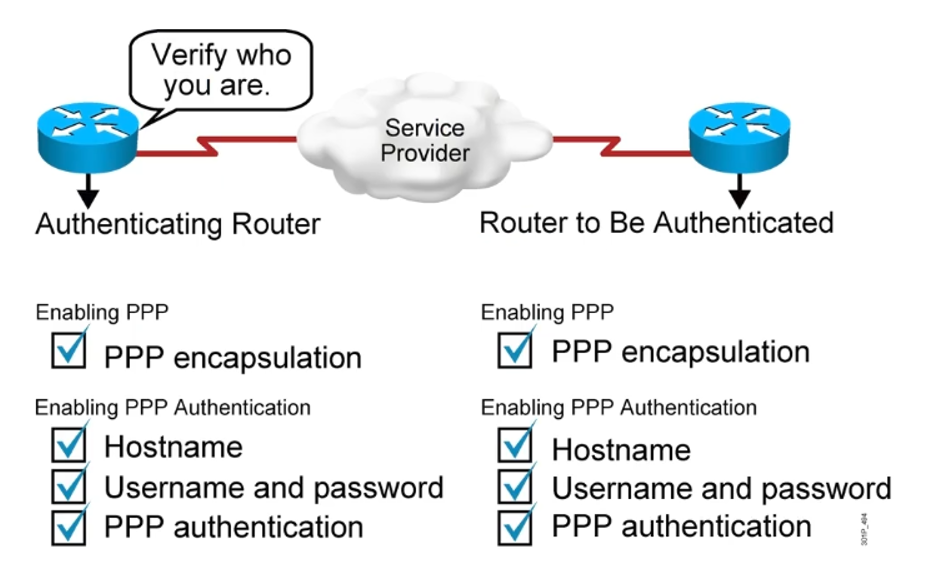

  ## 配置PPP和PPP认证

  # 配置PPP CHAP认证


PPPoE

• PPPoE: point to polint protocol over Ethernet
• 在以太网上承载PPP协议（点到点协议），它利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并对接入的每一个主机实现控制，计费功能。
• 客户端设备可以是PC或者路由器

PPPoE配置

• 服务器端配置

• 客户端配置


实验配置

1. 配置R1,R2路由器接口IP地址，并封装为ppp协议

Router(config)#ho R1	//修改路由器名字
R1(config)#int s1/0	//进入s1/0端口封装ppp协议
R1(config-if)#encapsulation ppp
R1(config-if)#ip add 12.1.1.1 255.255.255.0	//配置接口IP地址
R1(config-if)#no sh
R1(config-if)#
#同样方法配置路由器R2
Router(config)#ho R2
R2(config)#int s1/0
R2(config-if)#en ppp
R2(config-if)#ip add 12.1.1.2 255.255.255.0
R2(config-if)#no sh
R2(config-if)#

2.配置pap认证

R1(config)#username fihuser password admin.2021	//配置用户和密码
R1(config)#int s1/0
R1(config-if)#ppp authentication pap	//进入接口开启认证
R2(config)#int s1/0
R2(config-if)#ppp pap sent-username fihuser password admin.2021
[到此为止pap认证已经配置完成，但是也可以配置双向认证，
即R2为认证方，R1为被认证方，同样的方法配置，只是R1和R2反过来配置]

R2#show running int s1/0
Building configuration...

Current configuration : 180 bytes
!
interface Serial1/0
 ip address 12.1.1.1 255.255.255.0
 encapsulation ppp
 ppp authentication pap
 ppp pap sent-username admin password 0 admin.2021
 serial restart-delay 0
end
R2#

3.换一种认证方法：配置CHAP认证
1>清除刚刚配置的PAP认证方式
2>chap配置方法和PAP配置方法一样，只要把pap换成chap就可以了

R2(config)#int s1/0	//进入接口清除配置的pap认证
R2(config-if)#no ppp pap sent-username admin password admin.2021
R2(config-if)#no ppp authentication pap
R2(config-if)#do sh run int s1/0
Building configuration...

Current configuration : 105 bytes
!
interface Serial1/0
 ip address 12.1.1.1 255.255.255.0
 encapsulation ppp
 serial restart-delay 0
end
同样的方法清除R1的配置
R2(config-if)#

验证结果

R1#sh run int s1/0
Building configuration...

Current configuration : 181 bytes
!
interface Serial1/0
 ip address 12.1.1.1 255.255.255.0
 encapsulation ppp
 ppp authentication chap
 ppp pap sent-username admin password 0 admin.2021
 serial restart-delay 0
end

R1#ping 12.1.1.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 12.1.1.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/13/15 ms
R1#
