STM8L151C8单片机学习例程（11）——HALT

STM8L_11_HALT
1.User：工程及main文件
2.Hardware：EXIT,CLK,LED,Delay
3.STM8L15x_StdPeriph_Driver：STM8自带库文件
4.Debug：hex文件存放于EXE文件夹
5.Function:    halt低功耗测试

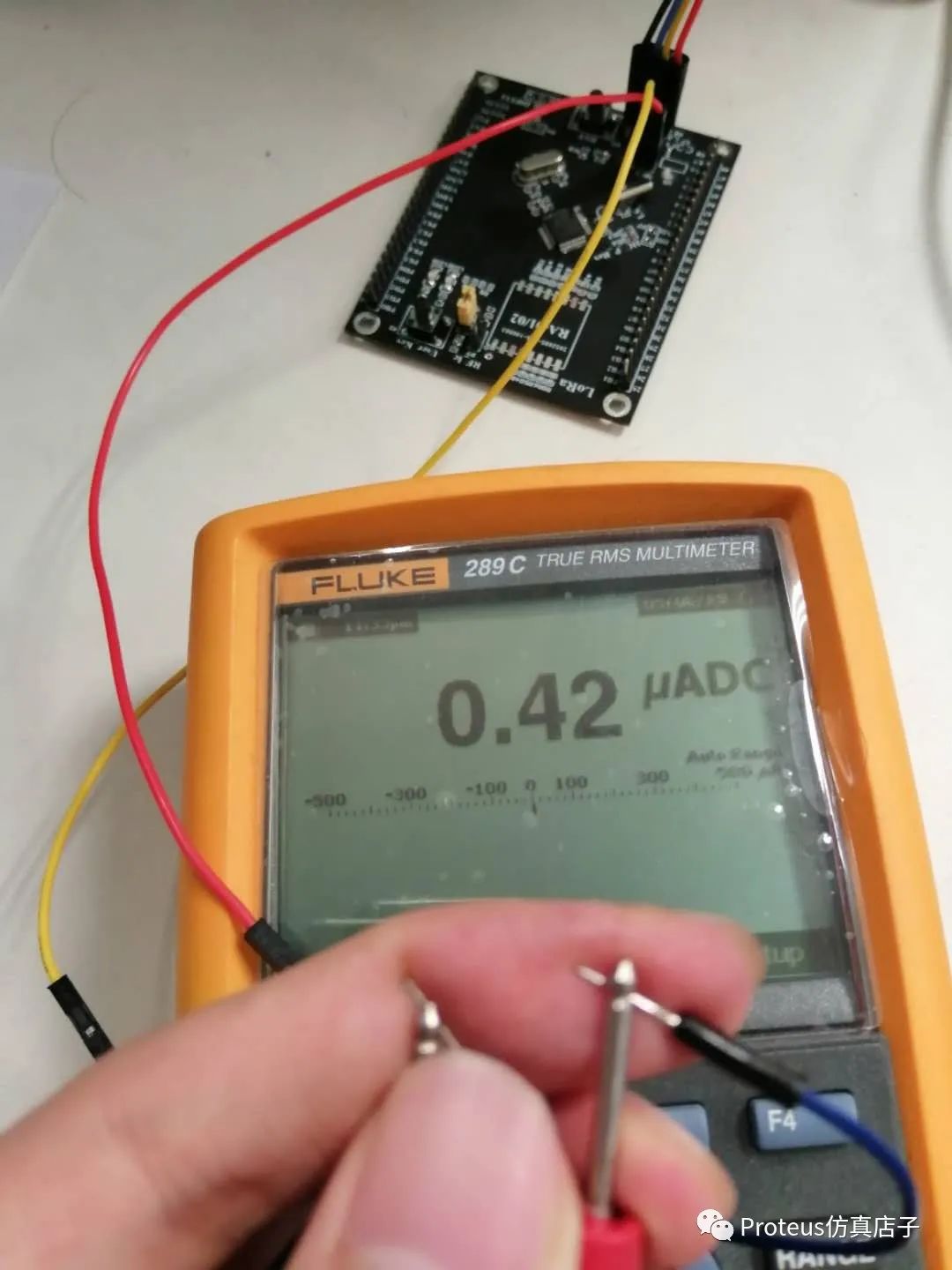

低功耗设计时，如要功耗最低，采用halt模式，所有外设都关闭，只有中断可以触发，最低值0.42uA，与手册基本一致。

/*********************************************************************************   @file      main.c*   @author    Alex——小白*   @version   V1.0*   @date      2019.5.1*   @brief     HALT模式，外部中断唤醒*  @store     有家Proteus仿真店子*  @Link      https://shop484534014.taobao.com/*  @Email     844545015@qq.com*******************************************************************************   @attention  All Rights Reserved  **/​#include "stm8l15x.h"#include "stm8l15x_pwr.h"#include "stm8l15x_gpio.h"#include "stm8l15x_clk.h"#include "LED.h"#include "Delay.h"#include "CLK.h"#include "EXIT.h"​static void Halt_Init(void){      PWR_UltraLowPowerCmd(ENABLE);                                   //开启超低功耗        CLK_HaltConfig(CLK_Halt_FastWakeup,ENABLE);                     //快速唤醒后时钟为HSI​    /*  IO配置为推挽输出低电平，电流0.39uA；推挽输出高电平，电流是1.26uA；        输入上拉，电流0.39uA……其它模式自测。        为什么PC0和PC1需要开漏输出低电平呢，因为它的引脚是真开漏，具体见手册说明        此处测试只是STM8L151C8单片机，其它可能略有不同，如笔者使用STM8L052C6时，        发现推挽高电平输出电流和输入上拉的电流最低为0.39uA。    */}​void main(void){    CLK_HSI_Config(CLK_SYSCLKDiv_8);    //HSI 8分频 2MHz    Halt_Init();    LED_Init();    EXIT_Init();                            //外部中断唤醒，当不唤醒时，电流是0.39uA；加唤醒时，电流是0.41uA                    enableInterrupts();        while(1)    {        halt();      }}​​
