allegro,orcad, net alias，port，off-page connector之间的异同点和如何选取

在使用cadence系列工具orcad绘制原理图的时候，有几个符号的功能非常相近，作用类似，但是又不完全相同，细微的差别可能就会导致你在绘制复杂原理图的时候选择错误，最后做DRC检测的时候报错。

如上图所示，有三个功能，都是放置网络符号的作用：
1、net alias： 网络别名，顾名思义，就是给连接的网络起一个容易记忆，有含义的名字。
2. place port：放置一个端口，人如其名，那就是放置一个端口，用一个网络名字来连接两个端口。
3. place off-page connector： 放置离页的连接符号

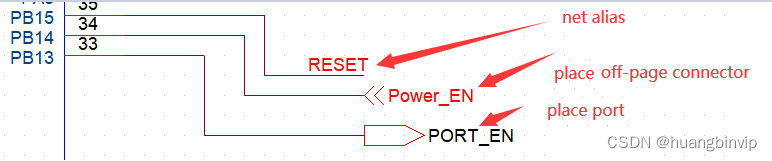

在原理图上，它们长的样子这个样子：

如何区别和使用它们，看上图说话：

1. net alias：这个是没有独立的符号的，需要放到wire上，其使用范围仅仅限于在同一张原理图页面内。
2. place port：这个网络符号要求连接的两个port都具有相同的属性，比如都是input或者ouput，这个符号一般用在层次图设计中，表征是有相同属性的端口。
3. place off-page connector：这个符号用在连接两张不同的原理图的相同网络，在同一张原理图上不能使用，否则报错 。
   由此可以简单总结一下：
   同一个页面网络连接用net alias，不同页面之间网络连接用place off-page connector，层次图设计用place port，三个不要混用，就不会出错啦。
