活动回顾｜如何提升 TensorFlow 后端推理能力

11 月 28 日在上海，我们与 28w+ 线上观众、1300+ 线下开发者、工程师，以及行业重磅嘉宾一起，尽享一场技术盛宴！感谢现场来此应约的小伙伴们！
本次 DevFest 2021的主题是：

Explore in Change / 应变唯新

何为变 (Change)，何为新？又如何应（Explore）？嘉宾们从其专业领域切入分析，为观众们带来独到的经验与见解。DevFest 2021 主会场的分享涵盖

技术创业
数字化产品
机器学习的开发运维
谷歌云
TensorFlow 推理 → 本文！
物联网
Flutter 延迟加载
…

以及两桌对谈和三场分会场

生命科学多云架构需求、选型和应用

吐槽机器学习那些事

数字化专场

职场规划

代码人生

本篇回顾（首篇）将带大家回顾:

intel OpenVINOTM 应用工程师杨亦诚老师分享:《如何提升 TensorFlow 后端推理能力 – TensorFlow 与 OpenVINOTM 的开发者之旅》
在这里插入图片描述
本讲核心

如何基于 intel OpenVINOTM 提升 TensorFlow 在 CPU 上的推理性能

什么是 TensorFlow + OpenVINOTM ?

杨老师开场先展示了一个预录制的 demo。Demo 展示了在使用 YOLOv3 进行人体目标检测的场景下，集成 OpenVINOTM 的 TensorFlow (下称 OVTF) 推理相比于常规 TensorFlow 推理，在时间、吞吐量上有显著的性能提升。

分析：为什么 OVTF 有性能的提升？

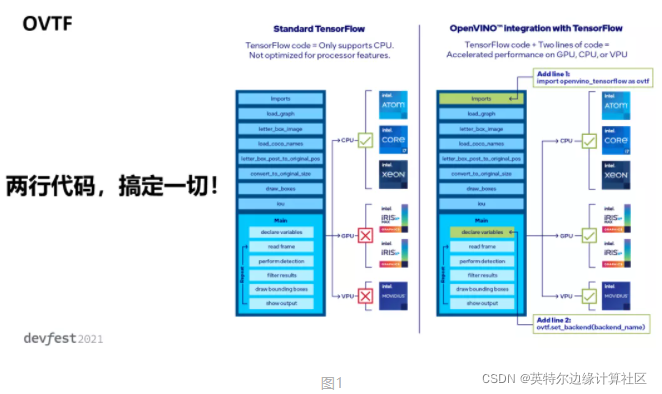

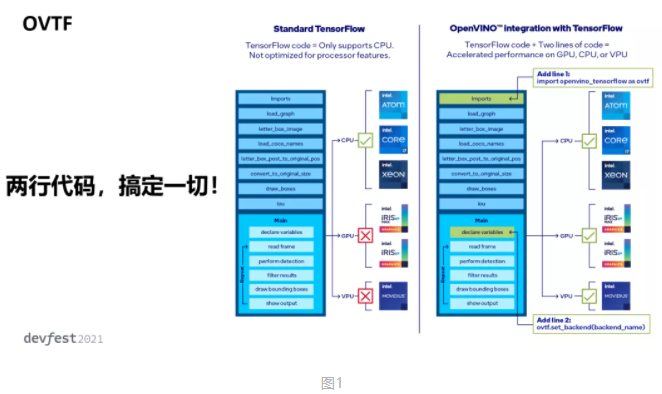

图1左图：常规 TensorFlow 推理调用 intel CPU 的推理资源，右图：OVTF 不仅利用 intel CPU 推理，还可激活 intel 的 iGPU，VPU 等原本集成在CPU但是被闲置的资源，这样便充分实现异构加速的推理。
在这里插入图片描述
什么是 OpenVINOTM ?

OpenVINOTM (Visual Inference and Neural Network Optimization) 是 intel 公司在 2018 年发布的深度学习推理框架，旨在提升 intel 平台上的深度学习网络推理性能。

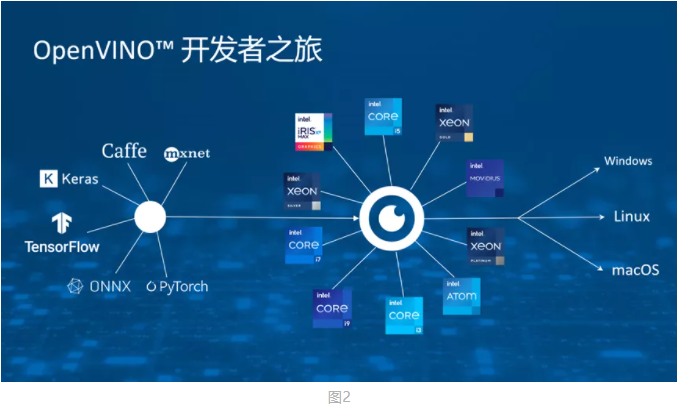

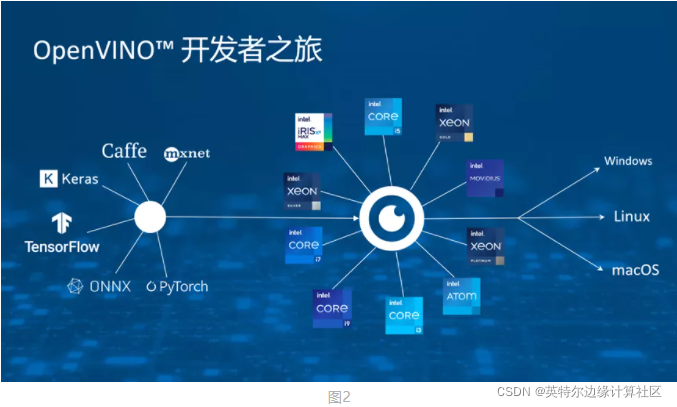

OpenVINOTM 现已支持主流的深度学习训练框架，如 TensorFlow, PyTorch, Keras 等，可直接导入 OpenVINOTM 的推理引擎中。OpenVINOTM 支持 intel 的主流 CPU，GPU 和 VPU 资源，比如 Core, Xeon, 和 Atom 芯片平台。你不必担心你的应用无法移植到 OpenVINOTM ，因为OpenVINOTM 已广泛支持大部分的操作系统，包括 Windows, Linux 和 maxOS，甚至兼容 Linux 中的 Ubuntu，CentOS 和 Raspberry Pi 等操作系统。(图2）
在这里插入图片描述
Why OpenVINOTM ?

OpenVINOTM 主要在模型的 1）构建，2）优化和 3）部署上起到关键作用。

1）构建

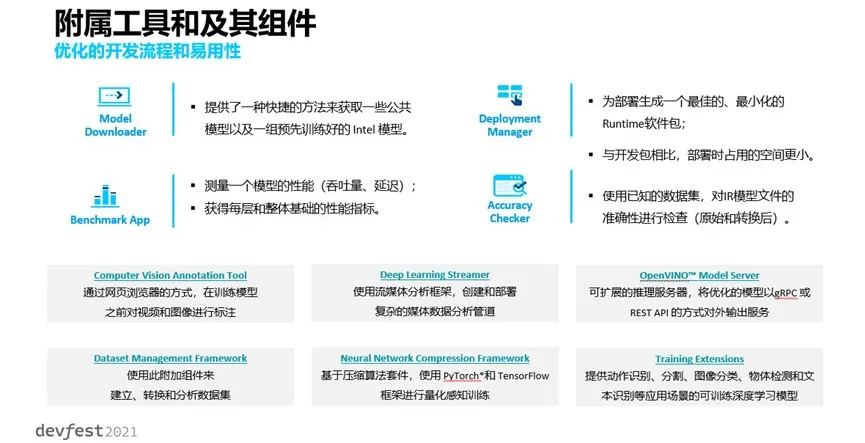

OpenVINOTM 免费提供 300+ 预训练的模型，欢迎大家下载、使用和部署到自己的项目。Intel 的工程师优化这些模型，保证了模型的精度和最佳性能。你还可以使用增量训练（Training Extensions）工具来用自己的数据集训练模型，这样既保证模型拓扑结构的优化，又保证应用场景能覆盖到自定义的需求。

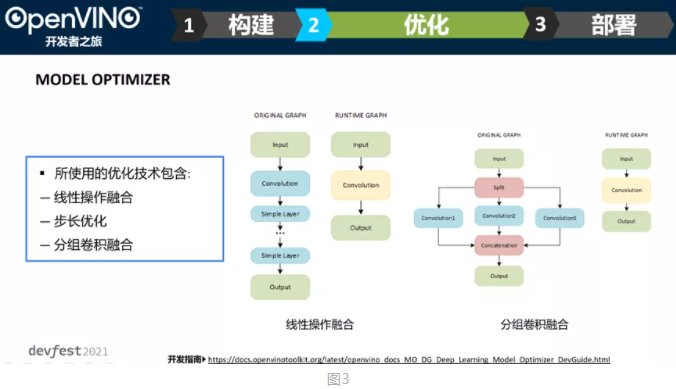

2）优化 – Model Optimizer 工具图3

此工具是一个基于 Python 开发的工具，用于导入训练好的模型并将其转换为中间表达式（Intermediate Representation, IR）。中间表达式由两个文件构成：描述网络拓扑结构的 .xml 和描述二进制数据的权重与偏置信息的 .bin

杨老师针对模型图优化使用的方法举了两个例子：线性操作融合、分组卷积融合

a) 线性操作融合的目的是将简单的线性操作算子融合到卷积算子里，从而减少多个算子对内存数据的反复读取，进而减少消耗、提升性能。例如，将 Batch Normalization 这样的归一化算子拆分成多个乘加运算，再将这些乘加运算加入到卷积算子去。

b) 分组卷积融合的目的是把多个 channels 拆分成多个更小 channels 的卷积，从而实现分布式训练。由于此网络结构对 CPU 不友好，在推理时会将多组卷积合并到一个大卷积中。
在这里插入图片描述
官方开发指南：

https://docs.openvinotoolkit.org/latest/openvino_docs_MO_DG_Deep_Learning_Model_Optimizer_DevGuide.html

3）部署

高层及推理：因为编写基于Python, C++ 或 C，底层的优化已封装好，程序员只需要定义好参数、配置好接口便可激活Intel 底层的算力资源，实现异构设备的灵活调度。举一个多设备支持的例子：假设一套推理平台需要同时接入两个摄像头 channels, 那么你可以将一个摄像头的推理放到CPU 上做，另一个推理放到集成显卡上做，这样便最大激活了原有的硬件资源，增加网络吞吐量。
在这里插入图片描述

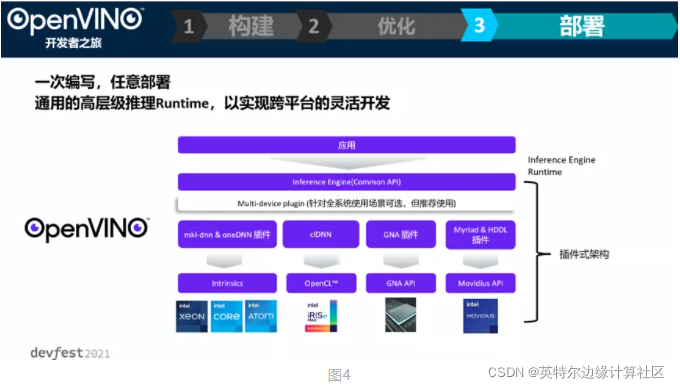

如图下方，什么是插件式架构？即针对每一种 OpenVINOTM 底层的硬件资源分别实现此平台的性能算子，这种实现基于他们自己的高性能数学加速库（比如 CPU 的 MKL-DNN），实现过程中可能采用内存重排、并行优化等措施，以保证网络的拓扑结构能在 CPU 上显著提速，进而保证推理提速。（图4）

在这里插入图片描述

How OpenVINOTM + TensorFlow?

第一步：命令行 pip install 两件事情：TensorFlow 和 OVTF

第二步：写 TensorFlow 原始 API 应用程序，不需要太多修改，充分利用兼容的模型

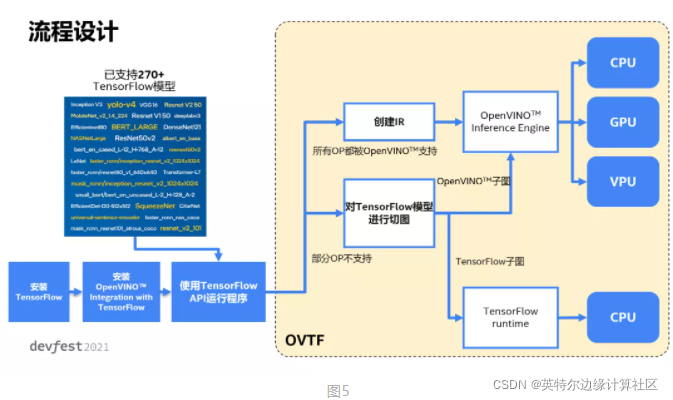

图5展示 OVTF 的内部逻辑结构。

第一步：对导入的 TF 模型遍历，检查 OpenVINOTM 是否支持全部的算子（OP）

第二步：如果全部算子被 OpenVINOTM 支持，那么创建IR模型，导入推理引擎，正常激活异构资源的推理性能。如果有若干算子不被支持，那么切图：将导入的 TensorFlow 模型切成原生 TensorFlow 子图和 OpenVINOTM 子图。切出的 OpenVINOTM 子图正常并入推理引擎。切出的原生 TF 子图则放入 TF Runtime。这样切图的好处：1）最大激活 OpenVINOTM 的加速性能，2）保证原生 TF 模型能被 OpenVINOTM 框架运行时不会发生兼容性错误。
在这里插入图片描述
系统架构

原生 TF（黄，上） – OVTF (蓝，中) – OpenVINOTM 推理引擎（绿，下），可见 OVTF 如同桥梁一样连接两头。这座桥梁分为四个模块：

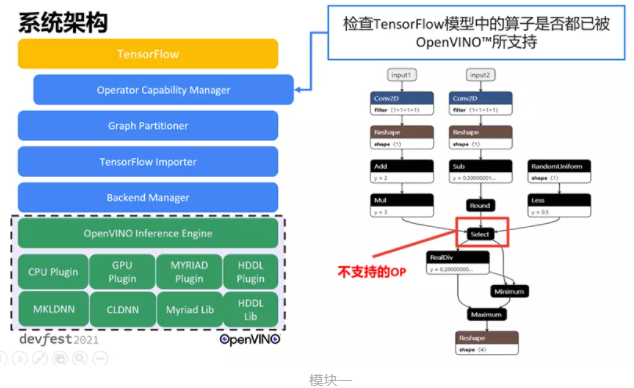

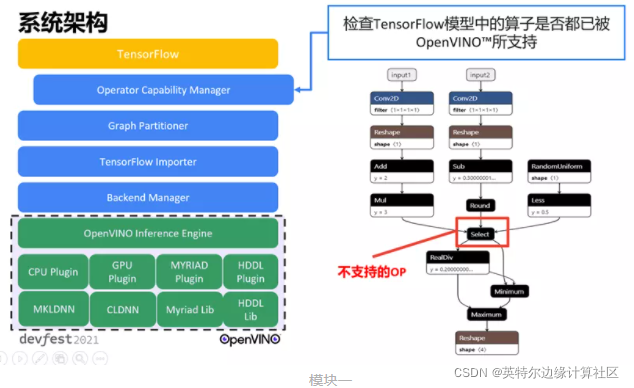

模块一：Operator Compatibility Manager

作用：遍历（上述逻辑结构的第一步）

我们知道模型可被看作由不同的节点（即算子）组成的有向无环图（Directed Acrylic Graph, DAG）。比如 Select 算子不被 OpenVINOTM 或者 CPU Runtime 支持，那么标记该算子，进入下一模块。
在这里插入图片描述

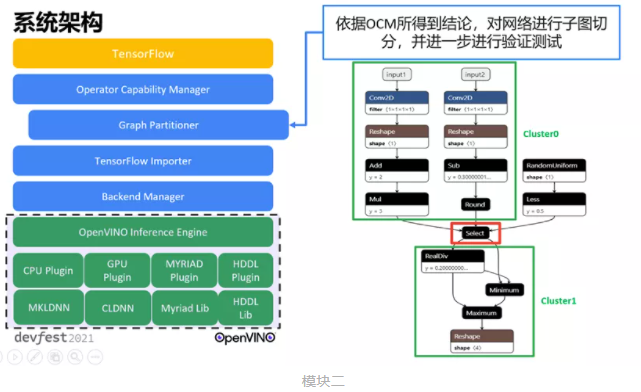

模块二：Graph Partitioner
