一、FLUENT加载UDF报错分析

UDF 链接到fluent有两种方式，解释方式(interpreted)或者编译(compiled)方式。

解释方式不需要编译器，因此比较方便，但它速度慢。而且如果写的代码包括了除了udf.h之外的第三方库，很有可能出现错误。使用这种方式不需要配置visual studio，但除非确定不会用到第三方库函数，否则的话还是配置vs，使用compiled方式更好。

需要注意的是，UDF的源代码文件只支持.c，不支持.cpp。

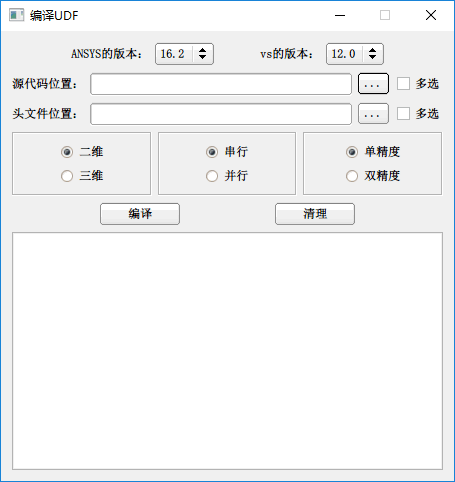

  1. 如果Build出错，则往往是UDF源代码存在错误；强烈推荐硫酸亚铜开发的UDF编译工具。
  2. 对于Linux平台，一般不需要配置环境变量，但是GCC不支持行注释，将所有行注释（//……）改为块注释（/*……*/）一般就可以顺利加载UDF。
编译udf小软件(附视频教程) - 硫酸亚铜 - 博客园​www.cnblogs.com
  1. 如果Build没有报错，但是Load报错，往往是VS的环境变量没有设置好。

二、FLUENT环境变量配置（建议复制，避免手敲）

fluent中配置UDF环境变量 - 蔡钊 - 博客园​www.cnblogs.com
fluent的udf环境变量设置指导性教程 - 百度文库​wenku.baidu.com

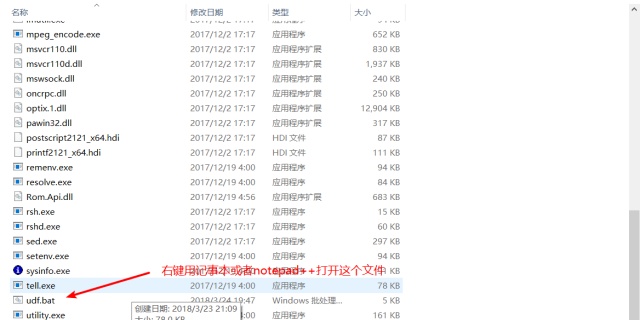

第一种方法：修改udf.bat文件（软件安装多了之后可能导致环境变量被修改，此时转方法二和方法三）

以编译器VS2010为例，其他版本配置方法应该也是一样的。

第二种方法：安装完Visual Studio 2010之后到VS2010的安装目录下。

例如：“D:Program FilesMicrosoft Visual Studio 10.0”。依次打开目录“VCbin”，如果是32位系统直接打开文件“vcvars32.bat”，如果是64位系统进入目录“amd64”打开文件“vcvars64.bat”。

在文件的最后添加如下语句：

set INCLUDE >> path.txt

set LIB >> path.txt

set PATH >> path.txt

修改完成后保存（默认只读，可以另存为其他名字），双击运行，会在当前目录下生成文件“path.txt”。

打开之后找到变量“INCLUDE”、“LIB”、“LIBPATH”和“PATH”。

  • 复制等号之后的内容添加到环境变量当中，建议添加到“环境变量”中的“用户变量”当中，不要建立在系统变量区。
  • 配置完成之后（Win+R）进入“cmd”，输入“cl ”和“nmake”查看配置是否成功，如果配置成功会显示cl和nmake的版本信息。

  • 有些电脑在上述配置之后一定要重启，之后就可以在FLUENT中编译UDF。
  1. 第三种方法：自己去找路径，将找到的路径在环境变量里设置一下。
  • 右键“我的电脑”—属性—高级—环境变量
  • 在fluent安装文件夹下双击setenv.exe 点“是”(C:Program FilesANSYS Incv130fluentntbinwin64setenv.exe)

INCLUDE=

C:Program Files (x86)Microsoft Visual Studio 10.0VCinclude;C:Program Files (x86)Microsoft SDKsWindowsv7.0AInclude;

LIB =

C:Program Files (x86)Microsoft Visual Studio 10.0VClibamd64;C:Program Files (x86)Microsoft SDKsWindowsv7.0ALibx64

Path=

C:Program Files (x86)Microsoft Visual Studio 10.0VCbinamd64;C:Program Files (x86)Microsoft Visual Studio 10.0Common7IDE;

备注：这里环境变量是针对VS2010软件安装在C盘路径，如果是其他路径，自己可以根据安装路径找到就可以了。

这里说下我的VS2015环境变量（安装路径为D盘）。

INCLUDE=

D:Program Files (x86)Microsoft Visual Studio 14.0VCinclude;C:Program Files (x86)Microsoft SDKsWindowsv7.1AInclude;

LIB =

D:Program Files (x86)Microsoft Visual Studio 14.0VClibamd64;C:Program Files (x86)Microsoft SDKsWindowsv7.1ALibx64;C:Program Files (x86)Microsoft SDKsWindowsv7.1ALibkernel32.lib

Path=

D:Program Files (x86)Microsoft Visual Studio 14.0VCbinamd64;D:Program Files (x86)Microsoft Visual Studio 14.0Common7IDE;

三、安装其他软件导致环境变量变化的可能

电脑安装完一些新软件之后，某一天打开FLUENT发现不能load UDF了，经过一番试错，得到如下经验——

安装完Texlive之后，电脑的环境变量会有变化，只需要重复环境变量配置中所述的操作重新修改环境变量即可。

修改之后——

Path=

E:Softwaretexlive2020binwin32;D:Program Files (x86)Microsoft Visual Studio 14.0VCbinamd64;D:Program Files (x86)Microsoft Visual Studio 14.0Common7IDE;

PATHEXT=

.COM;.EXE;.BAT;.CMD;.VBS;.JS;.WS;.MSC

非常不幸的事情是，当又一次打开过Texlive之后，FLUENT又无法顺利编译UDF了。

经过一番斗争之后，果断决定开始卸载软件。

最终结果：卸载Texlive2020后，重启电脑，重启电脑，重启电脑，重新生成环境变量，最终成功，此处建议电脑在装新的软件之前，建立系统还原点。
