本文是 21Dianyuan 社区「第二期原创 DIY 电源技术经验分享大赛」 原创 技术文章，作者二胡，感谢作者的辛苦付出。
本帖的目的：
1. 单级 PFC 设计要点
2. 新结构参考设计
3. 灌胶方法和工艺标准
4. 如何避免灌胶产生的无法维修
作品设计

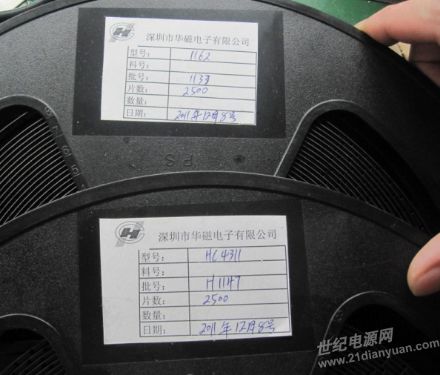

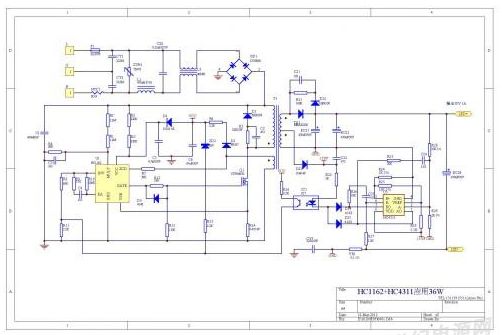

单级 PFC，使用 HC1162+HC4311 两片。
输出 CC 恒流精度3%
PF>0.96
效率>0.87%
THD<25%
COST<20RMB

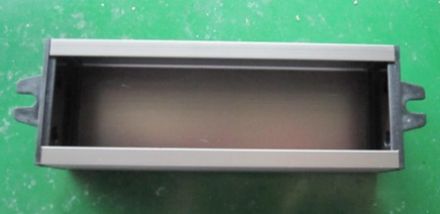

外壳尺寸：120*42.5*30.8MM
PCBA 尺寸：110*39.6*28.5MM

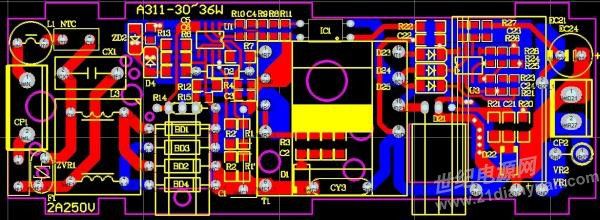

▫ PCBA 工艺

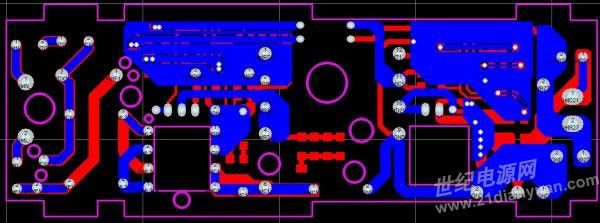

▫ 双面板、单面元件
▫ SMT 锡膏工艺
▫ 元件成型6个二极管、1个电阻、2个 TO220F 管

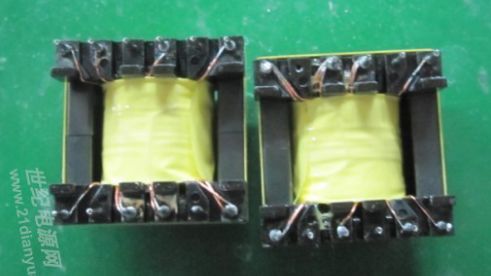

主变压器：ER2828H 6+6PIN LP=0.55MH(漏感控制在 25UH)
电解电容：50V2200UF/18*30 50V150UF/8*13
MOS 管：8N60
输出整流二极管：20200肖特基(RCD 吸收后峰值电压 140~160V，短路峰值电压 220V)
安规标准：符合 CE、改变压器工艺符合其他安规标准。

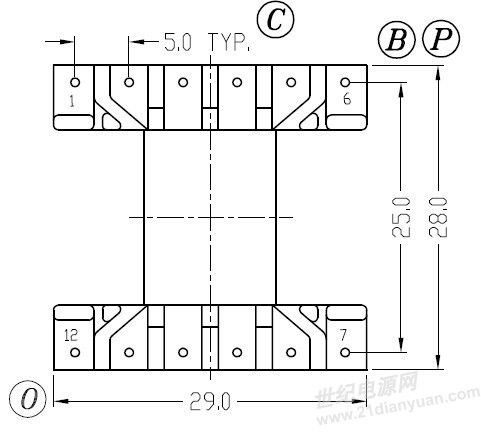

符合 CE 标准变压器设计图如下：

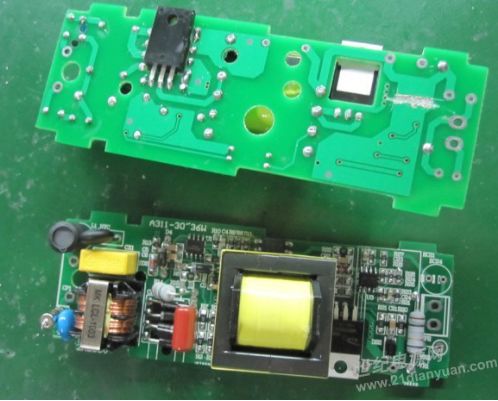

基本完成。
测试调试

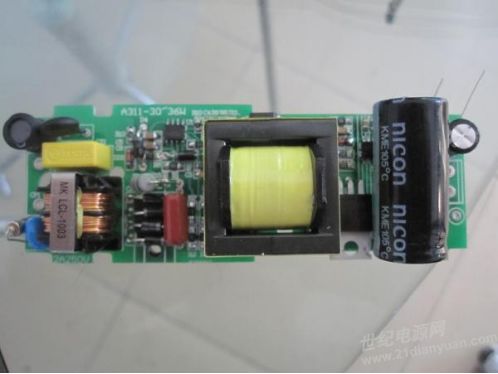

测试全景。

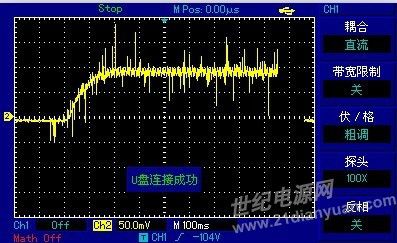

电流启动波形。

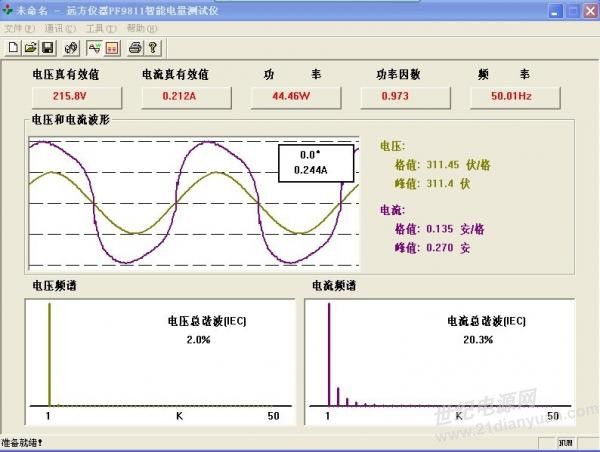

输入参数 PF0.97。
效率好像只有 86，需要调整一下。
100V 输入测试。

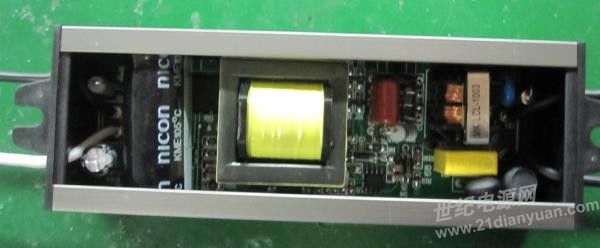

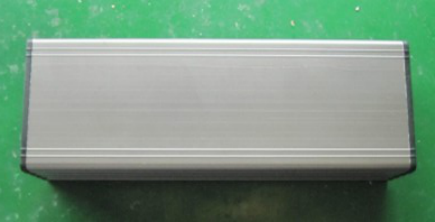

装壳后。

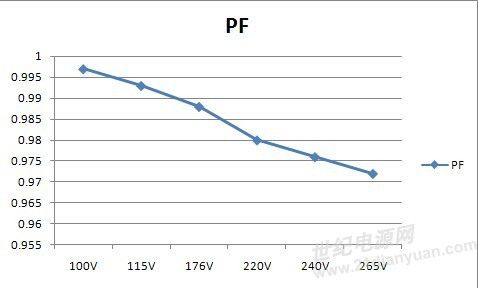

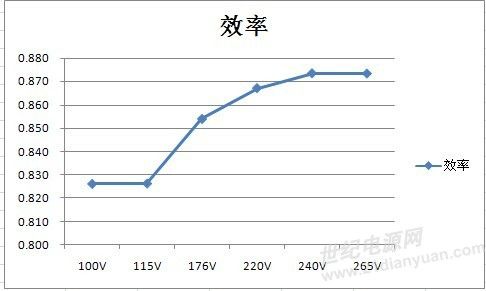

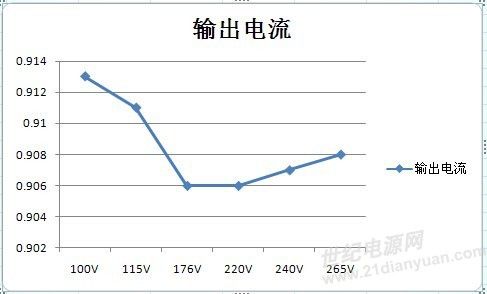

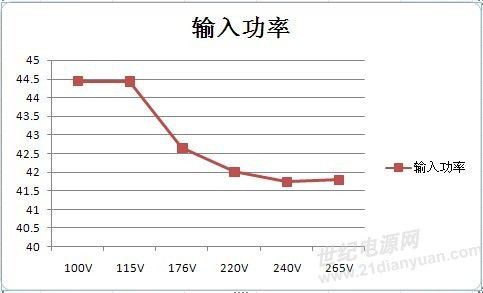

测试数据
