中断机制
28335中断分3个层级：CPU级——PIE级——外设级
CPU级
包括
NMI（不可屏蔽中断）
16个可屏蔽中断：INT1–INT14;DLOGINT;RTOSINT（常用INT1–INT12，这12个接外设中断拓展模块）
CPU级中断管理
IFR (中断标志，表示该通道出现了中断，置1)
IER （中断使能，置1了才去处理该通道中的中断）
INTM （中断总阀，置1开启才会处理各个通道的中断，否则不会处理任何中断）
PIE级
承包了CPU级INT1–INT12这12个通道，每个通道在此又分为8个外部中断源（8个岔路）
PIE级中断管理
PIEIFRx.y （中断标志，类比CPUIFR）
PIEIERx.y （中断使能，类比CPUIER）
PIEACKx （PIE级总使能标志，PIE 级进入CPU 级的门禁）
置1，将PIEACK[0]位清0，从而打开后续INT1 的PIE 级到CPU 级的中断，否则会出现该组某一中断一直出现的情况，这样就会导致CPU无法处理同组的其它外设申请的中断。

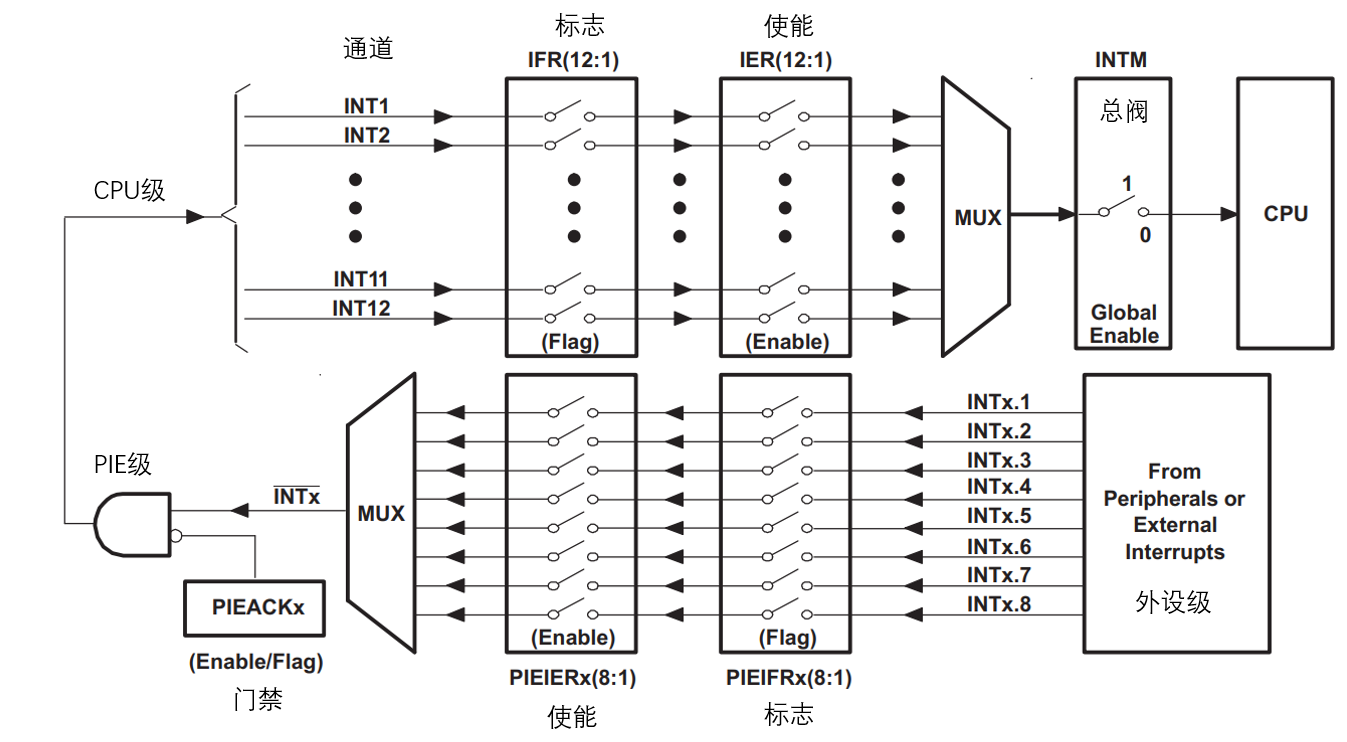

关系图
共可接12（CPU）*8（PIE）=96个中断
寄存器赋值
可用整体赋值和位赋值
整体赋值 结构体名.寄存器名.all = 数值
例：GpioCtrlRegs.GPAMUX1.all = 0x00000000;
结构体CtrlRegs A组MUX1( GPIO0 to 15 )寄存器 全赋值0
位赋值 结构体名.寄存器名.bit.位域名=数值
例：GpioDataRegs.GPACLEAR.bit.GPIO7 = 1
结构体DataRegs A组CLEAR寄存器 GPIO7位 赋值1
GPIO各寄存器
GPxMUX(功能选择寄存器)
0配置为I/O功能。
1配置为外设功能。
复位时所有GPIO配置为I/O功能。
GPxDIR（方向选择寄存器）
0为输入
1为输出
复位时都为输入。
GPxDAT（数据寄存器）
0，且设置为输出功能时，置相应的引脚为低电平；
1，且设置为输出功能时，置相应的引脚为高电平。
GPxSET（设置寄存器）
是只写寄存器，任何读操作都返回0。
0，没有影响；
1，且引脚设置为输出时，将相应的引脚置成高电平。
GPxCLEAR（清除寄存器）
是只写寄存器，任何读操作都返回0。
0，没有影响；
1，且引脚设置为输出时，将相应的引脚置成低电平。
GPxTOGGLE（取反寄存器）
是只写寄存器，任何读操作都返回0。
0，没有影响；
1，且引脚设置为输出时，将相应的引脚取反（原来是低电平 变成高电平，原来是高电平 变为低电平）。
