目录
服务集成流程详细设计 1
1：实现功能 1
2：参数说明 2

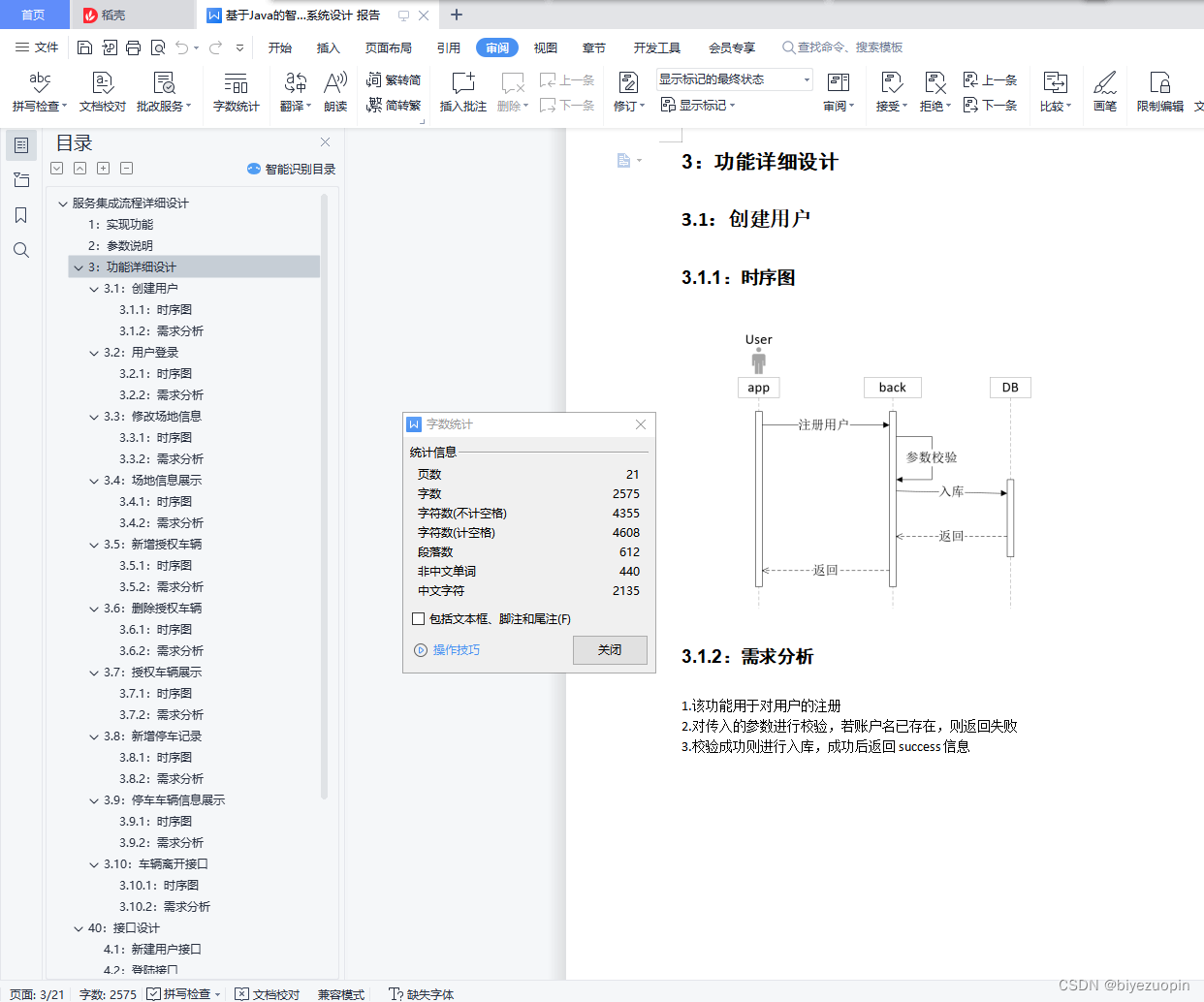

3：功能详细设计 3
3.1：创建用户 3
3.2：用户登录 4
3.3：修改场地信息 5
3.4：场地信息展示 6
3.5：新增授权车辆 7
3.6：删除授权车辆 8
3.7：授权车辆展示 9
3.8：新增停车记录 10
3.9：停车车辆信息展示 11
3.10：车辆离开接口 12
40：接口设计 13
4.1：新建用户接口 13
4.2：登陆接口 14
4.3：列出场地信息接口 14

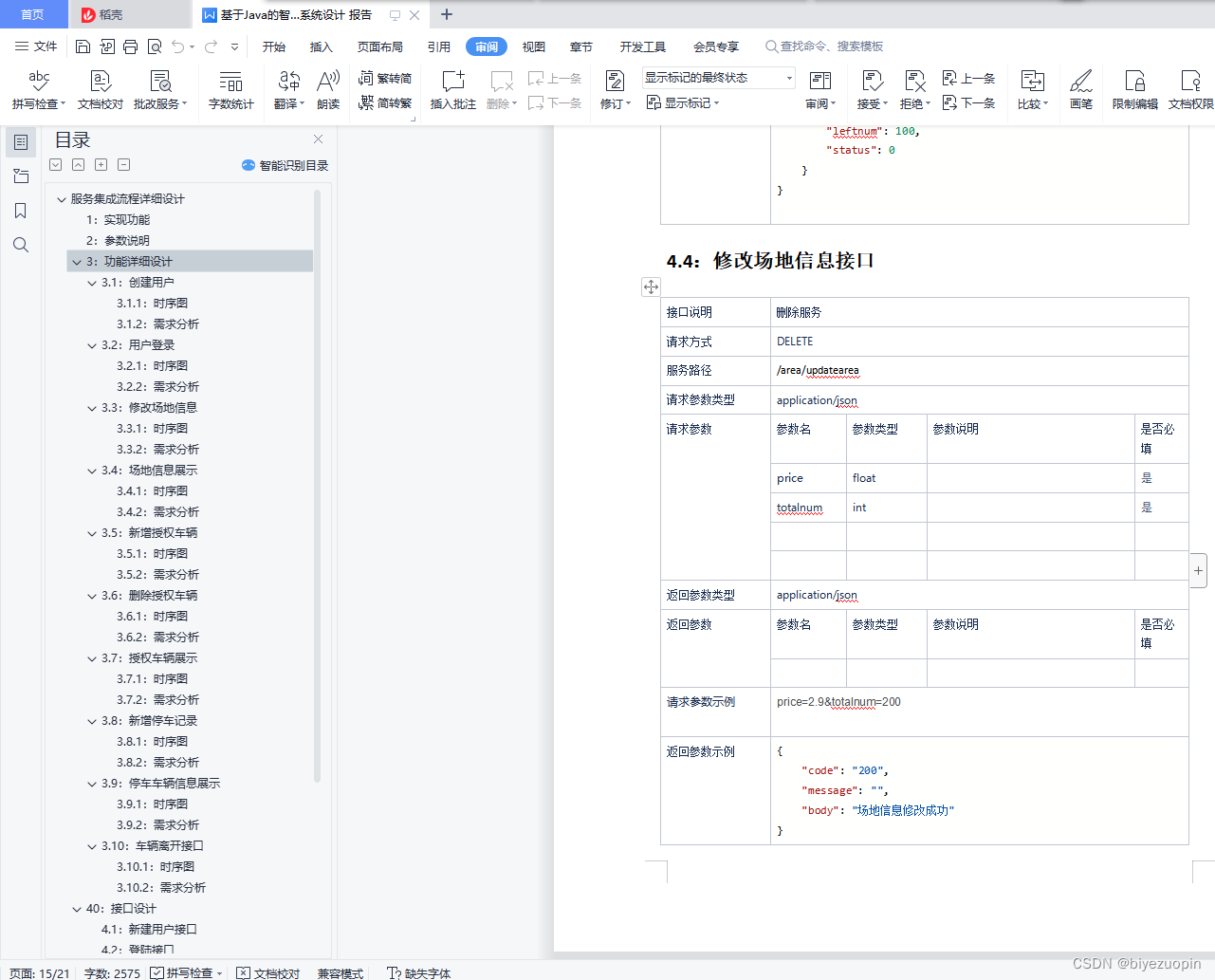

4.4：修改场地信息接口 15
4.5：新增认证车辆接口 16
4.6：删除认证车辆接口 17
4.7：列出认证车辆接口 18
4.8：新增认证车辆接口 19
4.9：列出停车详情接口 19
4.10：返回停车时间接口 20
5：数据库设计 21
6：后端结构 22
1：实现功能
序号 功能点 描述
1 新增用户
2 注册用户
3 修改场地信息
4 列出场地信息
5 新增认证车辆
6 列出认证车辆
7 删除认证车辆
8 车辆进入信息录入
9 停车记录列表展示
10 出停车场信息录入
2：参数说明
User 用户信息实体参数
字段名称 字段类型 中文名称
loginid int 类别id
username String 姓名
password String 密码
Parkcarauth授权车辆实体参数
字段名称 字段类型 中文名称
id int 车辆
number String 车牌号
authTime Date 认证时间
Area 场地信息实体参数
字段名称 字段类型 中文名称
areaid int 场地id
price float 收费标准
totalnum int 总车位数量
leftnum int 已占车位数量
status byte 状态
Parkcar 停车记录实体参数
字段名称 字段类型 中文名称
id int 记录id
number Strig 车牌号
isAuth byte 是否认证
entertime Date 进入时间
outtime Date 出去时间
parktime Date 停车时间
本文转载自http://www.biyezuopin.vip/onews.asp?id=14931
Resp 消息返回
字段名称 字段类型
code String
message String
body
package com.example.parkapp;
import android.annotation.SuppressLint;
import android.content.Intent;
import android.os.Bundle;
import android.util.Log;
import android.view.Menu;
import android.view.MenuItem;
import android.view.View;
import android.widget.Button;
import android.widget.TextView;
import android.widget.Toolbar;
import com.blankj.utilcode.constant.PermissionConstants;
import com.blankj.utilcode.constant.TimeConstants;
import com.blankj.utilcode.util.GsonUtils;
import com.blankj.utilcode.util.LogUtils;
import com.blankj.utilcode.util.PermissionUtils;
import com.blankj.utilcode.util.StringUtils;
import com.blankj.utilcode.util.TimeUtils;
import com.blankj.utilcode.util.ToastUtils;
import com.example.parkapp.base.BaseActivity;
import com.example.parkapp.common.Constants;
import com.example.parkapp.http.LicensePlate;
import com.example.parkapp.http.PlateResult;
import com.example.parkapp.model.AppDataManager;
import com.example.parkapp.model.ParkCar;
import com.example.parkapp.model.ParkCarAuth;
import com.example.parkapp.util.AppPerferHelp;
import com.example.parkapp.util.DisplayUtil;
import com.example.parkapp.util.GlideEngine;
import com.luck.picture.lib.PictureSelector;
import com.luck.picture.lib.config.PictureMimeType;
import com.luck.picture.lib.entity.LocalMedia;
import com.luck.picture.lib.listener.OnResultCallbackListener;
import com.lxj.xpopup.XPopup;
import com.lxj.xpopup.interfaces.OnConfirmListener;
import com.lxj.xpopup.interfaces.OnInputConfirmListener;
import com.lxj.xpopup.interfaces.OnSelectListener;
import java.util.List;
import androidx.lifecycle.Observer;

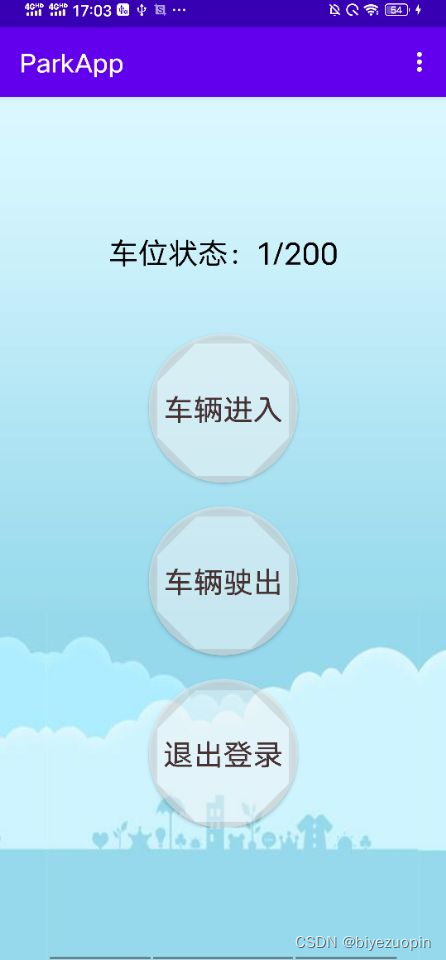

public class MainActivity extends BaseActivity {
private Toolbar mToolbar;
private TextView mTvParkSum;
private Button mBtnCarIn;
private Button mBtnCarOut;
private Button quit_login;
@SuppressLint("DefaultLocale")
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);//savadInstanceState是保存当前Activity中的信息
setContentView(R.layout.activity_main);
mToolbar = findViewById(R.id.toolbar);;//初始化标题栏 按钮等控件
mTvParkSum = findViewById(R.id.tv_park_sum);
mBtnCarIn = findViewById(R.id.btn_car_in);
mBtnCarOut = findViewById(R.id.btn_car_out);
quit_login = findViewById((R.id.quit_login));
quit_login.setOnClickListener(new View.OnClickListener() {
@Override
public void onClick(View v) {
Intent intent = new Intent(MainActivity.this,logActivity.class);
startActivity(intent);
}
});
//设置Toolbar
// setSupportActionBar(mToolbar);
// mToolbar.setTitle("智能停车管理系统");//标题栏改名字
PermissionUtils.permission(PermissionConstants.CAMERA, PermissionConstants.STORAGE).request();//允许调用照相机
mBtnCarIn.setOnClickListener(new View.OnClickListener() {//按下车辆驶入
@Override
public void onClick(View v) {
// processCarIn("京A9B7V1");
PictureSelector.create(MainActivity.this)
.openCamera(PictureMimeType.ofImage())
.loadImageEngine(GlideEngine.createGlideEngine())//打开照相机采集图像
//对图像进行压缩处理
.compress(true)
.forResult(new OnResultCallbackListener<LocalMedia>() {//绑定回调监听
@Override
public void onResult(List<LocalMedia> result) {//对拍照的结果进行回调
// 结果回调
if (result.size() > 0) {//如果照片获取正常
showLoading("解析车辆信息中", false);//弹窗提示
new Thread(new Runnable() {
@Override
public void run() {//解析到了
String code = LicensePlate.licensePlate(result.get(0).getCompressPath());
dismissPopup();//提示消失
PlateResult plateResult = null;
try {
assert code != null;
plateResult = GsonUtils.fromJson(code, PlateResult.class);//从Json相关对象到Java实体的方法
String number = plateResult.getWords_result().getNumber();//words_result : {"color":"blue","number":"京A63083","probability":[0.901121
//从识别到的words_result解析出车牌
processCarIn(number);//调用processCarIn函数处理处理车辆进入
} catch (Exception e) {
e.printStackTrace();
showError("车牌识别错误：" + e.getMessage());//否则报错误弹窗
}
}
}).start();
LogUtils.e("" + result.get(0).getCompressPath());
}
}
@Override
public void onCancel() {
// 取消
}
});
}
});
mBtnCarOut.setOnClickListener(new View.OnClickListener() {//按下车辆驶出
@Override
public void onClick(View v) {
PictureSelector.create(MainActivity.this)
.openCamera(PictureMimeType.ofImage())
.loadImageEngine(GlideEngine.createGlideEngine())//打开照相机采集图像
//对图像进行压缩处理
.compress(true)
.forResult(new OnResultCallbackListener<LocalMedia>() {//绑定回调监听
@Override
public void onResult(List<LocalMedia> result) {//对拍照的结果进行回调
// 结果回调
if (result.size() > 0) {//如果照片获取正常
showLoading("解析车辆信息中", false);//弹窗提示
new Thread(new Runnable() {
@Override
public void run() {
String code = LicensePlate.licensePlate(result.get(0).getCompressPath());
dismissPopup();
PlateResult plateResult = null;
try {
assert code != null;
plateResult = GsonUtils.fromJson(code, PlateResult.class);//从Json相关对象到Java实体的方法
String number = plateResult.getWords_result().getNumber();//words_result : {"color":"blue","number":"京A63083","probability":[0.901121
//从识别到的words_result解析出车牌
processCarOut(number);//调用processCarOut函数处理处理车辆进入
} catch (Exception e) {
showError("车牌识别错误：" + e.getMessage());//否则报错误弹窗
e.printStackTrace();
}
}
}).start();
LogUtils.e("" + result.get(0).getCompressPath());
}
}
@Override
public void onCancel() {
// 取消
}
});
// processCarOut("黑A9B7V1");
}
});
//LiveData实时监听车位变化状态 自动更新页面
initSumObser();
}
//LiveData实时监听车位变化状态 自动更新页面
private void initSumObser() {//初始化停车场，读数据库里停车场的状态和容量
AppDataManager.getInstance().getAppDatabase().parkCarDao().getAllCarInParkObrs().observe(this, new Observer<List<ParkCar>>() {
@Override
public void onChanged(List<ParkCar> parkCars) {
updateParkStatus(parkCars.size());
}
});
}
private void updateParkStatus(int size) {//改停车场容量
updateParkStatus(size, AppPerferHelp.getInstance().getSum());
}
private void updateParkStatus(int size, int sum) {//该停车场容量和现有数量
mTvParkSum.setText(String.format("车位状态：%d/%d", size, sum));
}
/**
* 处理车辆进入逻辑
*
* @param number 车牌号
*/
private void processCarIn(String number) {
//首先检测是否有授权
if (AppDataManager.getInstance().getAppDatabase().parkCarAuthDao().isAuth(number)) {//首先检测是否有授权
if (AppDataManager.getInstance().getAppDatabase().parkCarDao().isParkIn(number)) {//其次检测是否已进入车库
new XPopup.Builder(MainActivity.this)//已经在车库，弹窗提示
.asConfirm(number, number + "该车辆信息已经在停车场登记驶入，请仔细核对车辆信息或联系车厂管理员", () -> {
}).show();
} else {
new XPopup.Builder(getContext())//不在车库
.asConfirm(number, "该车辆将进入停车场，点击确定允许进入， 并开始自动计费！", new OnConfirmListener() {
@Override
public void onConfirm() {
//插入停车信息
ParkCar parkCar = new ParkCar();
parkCar.setNumber(number);//车牌号
parkCar.setStatus(Constants.CAR_IN);//状态改成已进入
parkCar.setEnterTime(TimeUtils.getNowMills());//进入时间用系统时间
AppDataManager.getInstance().getAppDatabase().parkCarDao().insertParkCar(parkCar);//将实例加入数据库

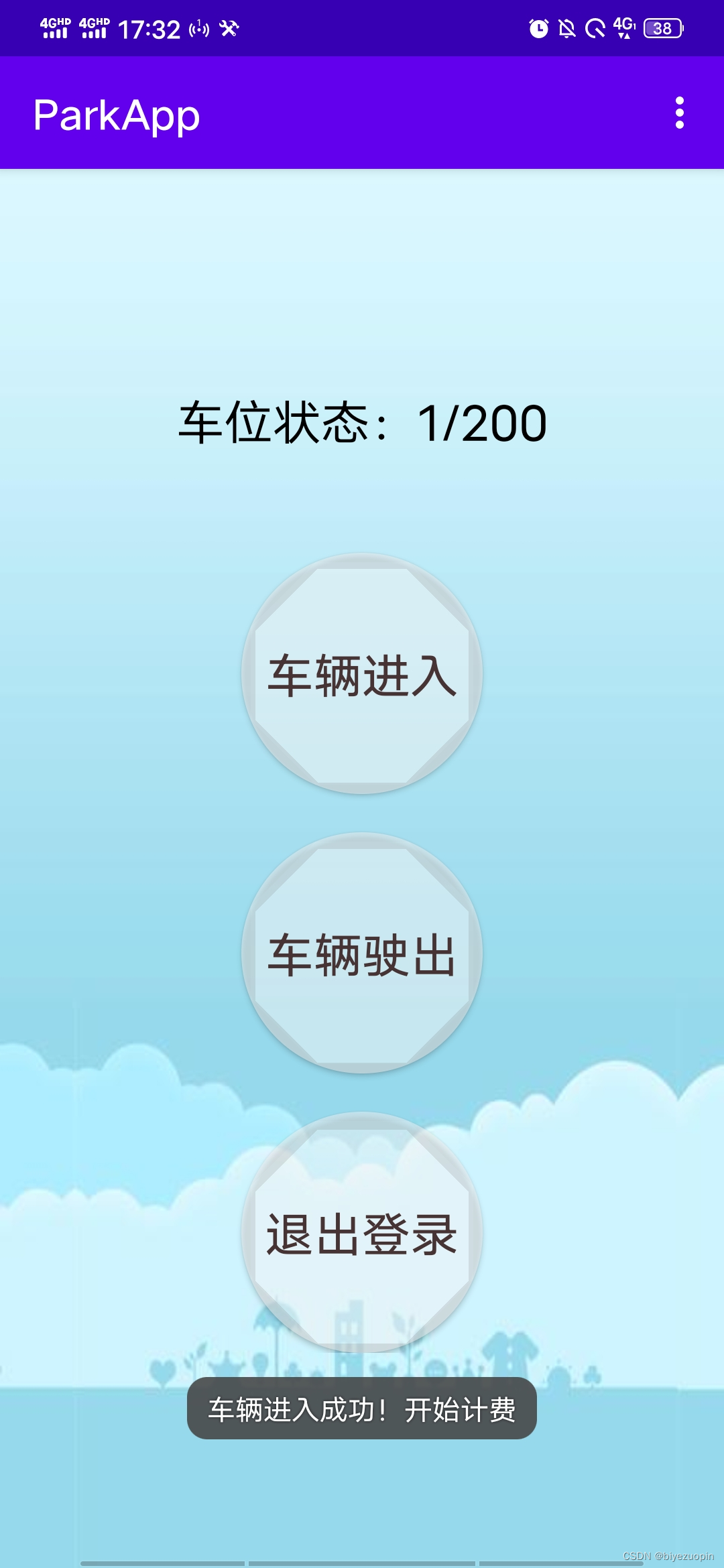

ToastUtils.showShort("车辆进入成功！开始计费");//提示进入成功
}
}).show();
}

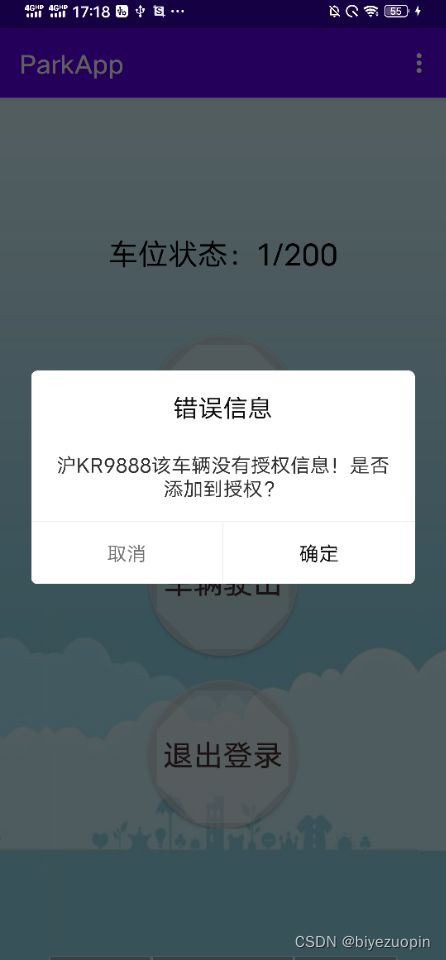

} else {//没有获得授权的话
//快捷询问是否添加到授权
new XPopup.Builder(MainActivity.this)
.asConfirm("错误信息", number + "该车辆没有授权信息！是否添加到授权？", () -> addCarAuth(number)).show();//将该车牌号添加授权
}
}
/**
* 处理车辆驶出信息
*
* @param number 车牌号码
*/
private void processCarOut(String number) {
//首先检测是否已停在车库， 只有已经停进来的车辆才能正确处理
if (AppDataManager.getInstance().getAppDatabase().parkCarDao().isParkIn(number))
{//检查是否已经在车库里，在的话
ParkCar parkCar = AppDataManager.getInstance().getAppDatabase().parkCarDao().find(number);//从数据库中获取车牌，进出时间
long timeLong = TimeUtils.getTimeSpan(System.currentTimeMillis(), parkCar.getEnterTime(), TimeConstants.MIN);
String time = TimeUtils.getFitTimeSpan(System.currentTimeMillis(), parkCar.getEnterTime(), 3);
time = StringUtils.isEmpty(time) ? "0分钟" : time;
LogUtils.e("long:" + timeLong + " string:" + time);
String finalTime = time;//总停时长

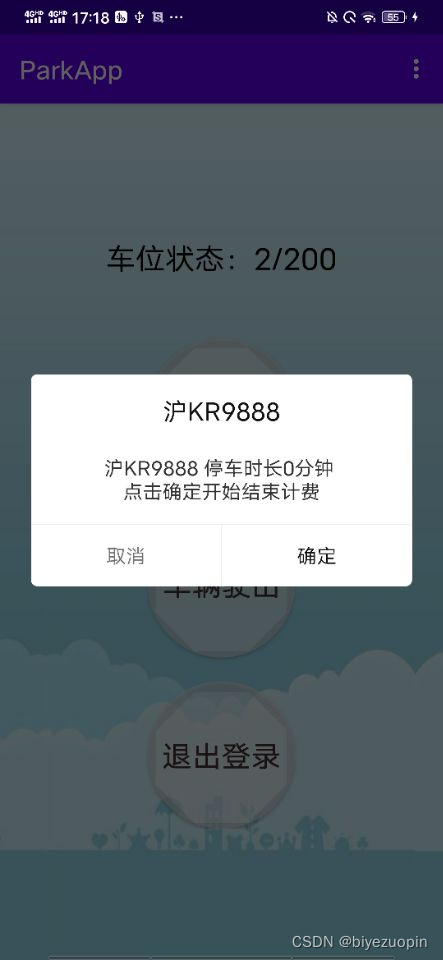

new XPopup.Builder(MainActivity.this)//弹窗给出计费提示
.asConfirm(number, number + " 停车时长" + time + " \n点击确定开始结束计费", new OnConfirmListener() {
@Override
public void onConfirm() {

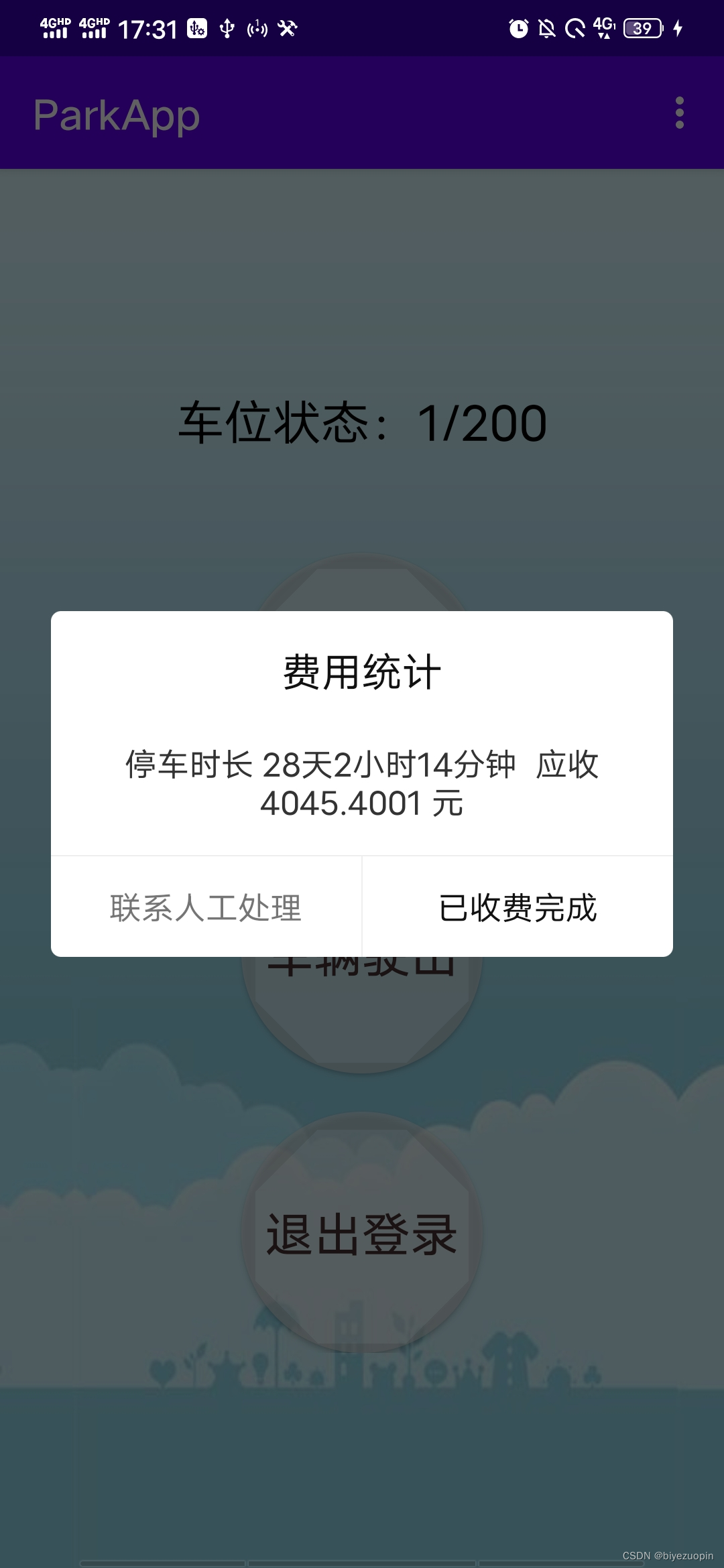

new XPopup.Builder(getContext()).asConfirm("费用统计",
"停车时长 " + finalTime + " 应收 " + (AppPerferHelp.getInstance().getPay() * timeLong) + " 元",
"联系人工处理", "已收费完成", new OnConfirmListener() {
@Override
public void onConfirm() {//更改车辆实例信息
parkCar.setStatus(Constants.CAR_OUT);//状态改成驶出
parkCar.setParkTime(timeLong);//停车总时长
parkCar.setOutTime(TimeUtils.getNowMills());//出去的时间用系统时间
AppDataManager.getInstance().getAppDatabase().parkCarDao().updateParkCar(parkCar);

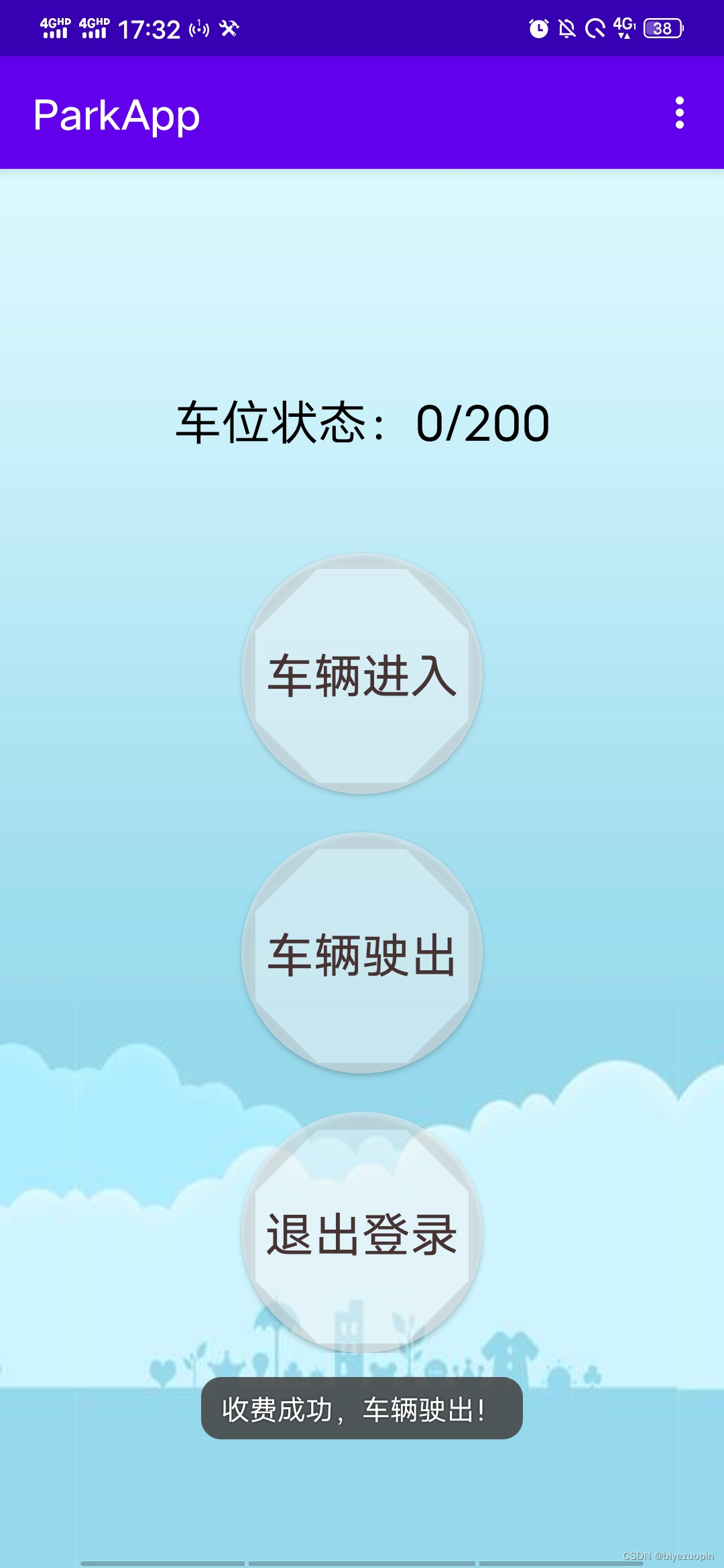

ToastUtils.showShort("收费成功，车辆驶出！");
}
}, null, false).show();
LogUtils.e("--" + finalTime);
}
}).show();
} else{//没有车辆的话
new XPopup.Builder(getContext())
.asConfirm(number, "登记信息中并没有找到该车辆登记信息， 请联系车厂管理员人工确认！", new OnConfirmListener() {
@Override
public void onConfirm() {
}
}).show();
}
}
@Override
public boolean onCreateOptionsMenu(Menu menu) {
getMenuInflater().inflate(R.menu.menu_main, menu);
return true;
}
@Override
public boolean onOptionsItemSelected(MenuItem item){//设置小菜单栏
int id = item.getItemId();
switch (id) {

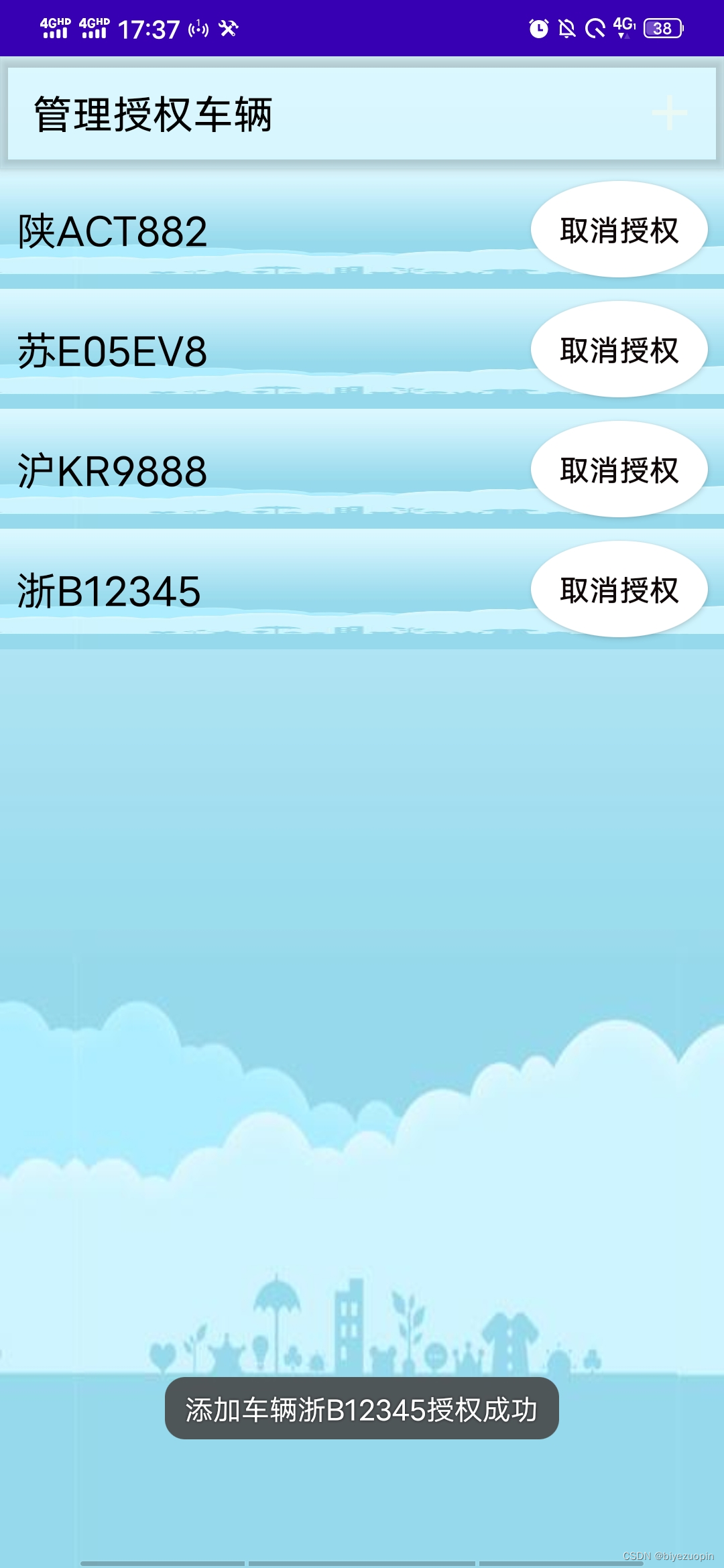

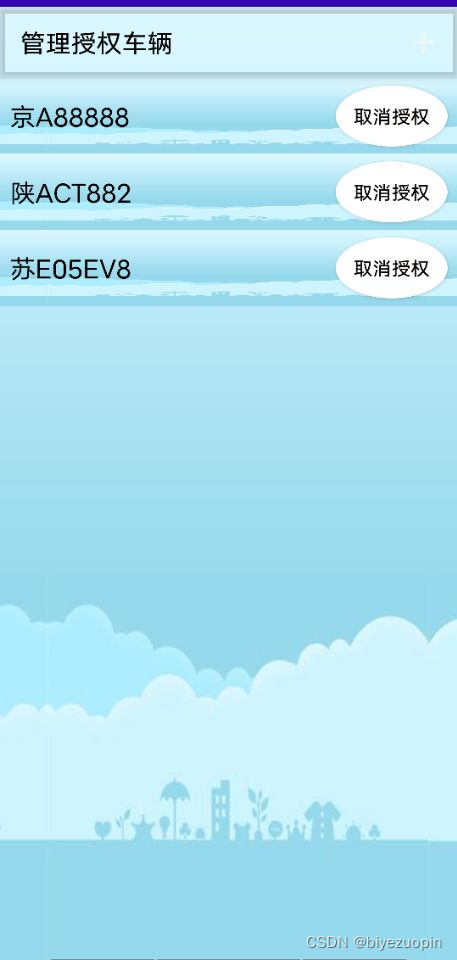

case R.id.action_add_auth_car://管理授权车辆
// new XPopup.Builder(this).asInputConfirm("添加授权车辆", "输入车牌号码将车辆授权允许进入停车场", new OnInputConfirmListener() {
// @Override
// public void onConfirm(String text) {
// if (RegexUtils.getMatches(Constants.CAR_REG, text).size() <= 0) {
// ToastUtils.showShort("请填写正确车牌号码");
// return;
// }
// addCarAuth(text);
//
// }
// }).show();
startActivity(new Intent(MainActivity.this,ParkCarAuthListActivity.class));//跳转到管理授权车辆界面
break;

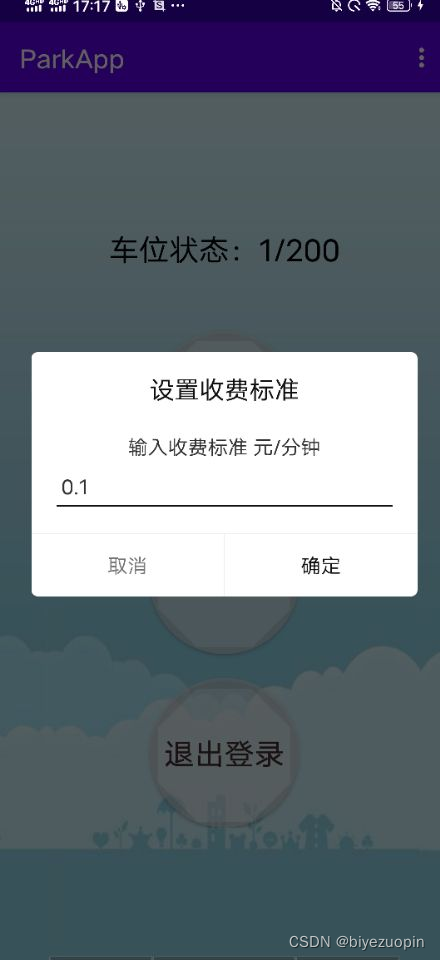

case R.id.action_set_pay://添加收费标准
new XPopup.Builder(getContext()).asInputConfirm("设置收费标准", "输入收费标准 元/分钟", "" + AppPerferHelp.getInstance().getPay(), "", new OnInputConfirmListener() {
@Override
public void onConfirm(String text) {
AppPerferHelp.getInstance().setPay(Float.parseFloat(text));
ToastUtils.showShort("设置成功！");
}
}).show();
break;

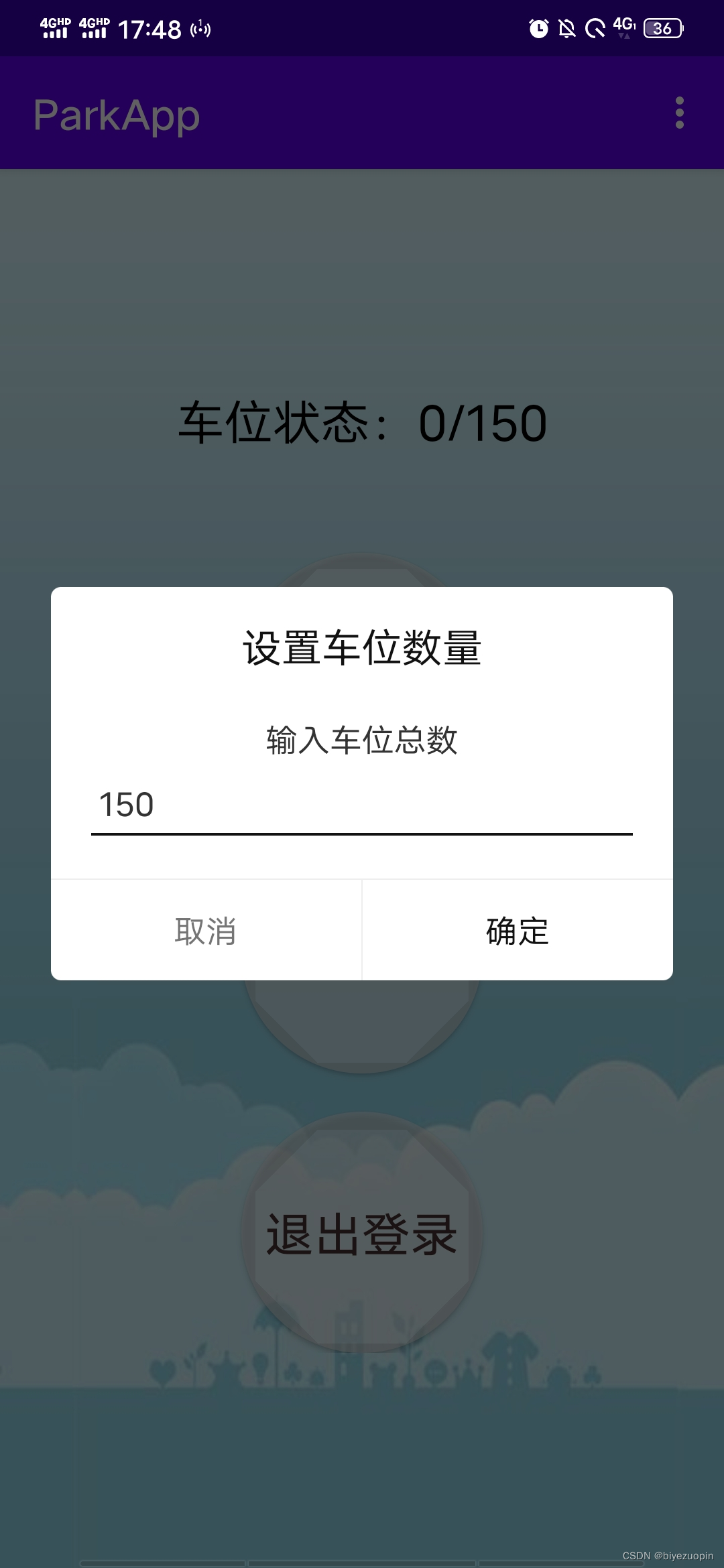

case R.id.action_set_sum://设置停车场容量
new XPopup.Builder(getContext()).asInputConfirm("设置车位数量", "输入车位总数", "" +
AppPerferHelp.getInstance().getSum(), "", new OnInputConfirmListener() {
@Override
public void onConfirm(String text) {
AppPerferHelp.getInstance().setSum(Integer.parseInt(text));
ToastUtils.showShort("设置成功！");
initSumObser();
}
}).show();
break;

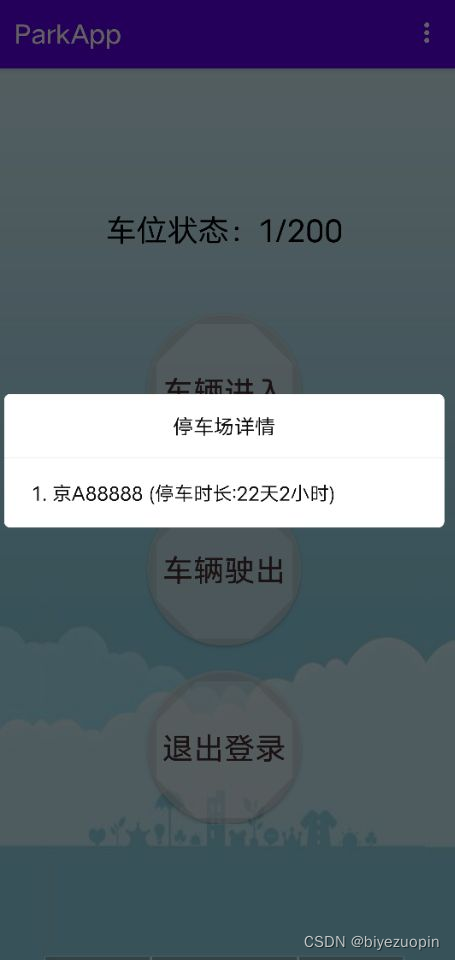

case R.id.action_car_history://查询停车记录
List<ParkCar> parkCars = AppDataManager.getInstance().getAppDatabase().parkCarDao().getAllCarInPark();
String[] arrays = new String[parkCars.size()];
for (int i = 0; i < parkCars.size(); i++) {
ParkCar parkCar = parkCars.get(i);
String time = TimeUtils.getFitTimeSpan(System.currentTimeMillis(), parkCar.getEnterTime(), 3);
time = StringUtils.isEmpty(time) ? "0分钟" : time;
arrays[i] = (parkCar.getId() + 1) + ". " + parkCar.getNumber() + " (停车时长:" + time + ")";
Log.d("a=",time);
}
new XPopup.Builder(getContext()).maxWidth(DisplayUtil.getWidth(MainActivity.this) - 20).asCenterList("停车场详情", arrays, new OnSelectListener() {
@Override
public void onSelect(int position, String text) {
}
}).show();
break;
default:
}
return super.onOptionsItemSelected(item);
}
private void addCarAuth(String text) {//添加新的授权车辆
ParkCarAuth parkCarAuth = new ParkCarAuth();
parkCarAuth.setNumber(text);
parkCarAuth.setAuthTime(TimeUtils.getNowMills());
AppDataManager.getInstance().getAppDatabase().parkCarAuthDao().insertParkCarAuth(parkCarAuth);
ToastUtils.showShort("添加车辆" + text + "授权成功");
}
}
版权声明：本文为sheziqiong原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接和本声明。
