Flowable介绍及部署

专题导航

一、Flowable介绍及部署
二、SpringBoot集成Flowable UI
三、Flowable UI跳过权限验证
四、Flowable UI整合前后分离

一、Flowable 入门介绍

官网地址：https://www.flowable.org/

Flowable中文文档：http://www.shareniu.com/flowable6.5_zh_document/bpm/index.html

下载地址：https://github.com/flowable/flowable-engine/releases/download/flowable-6.4.2/flowable-6.4.2.zip

Flowable提供的五个项目：

Flowable Modeler：流程定义管理

Flowable Task：用户任务管理

Flowable IDM：用户组权限管理

Flowable REST API：流程引擎对外提供的API接口

Flowable Admin：后台管理

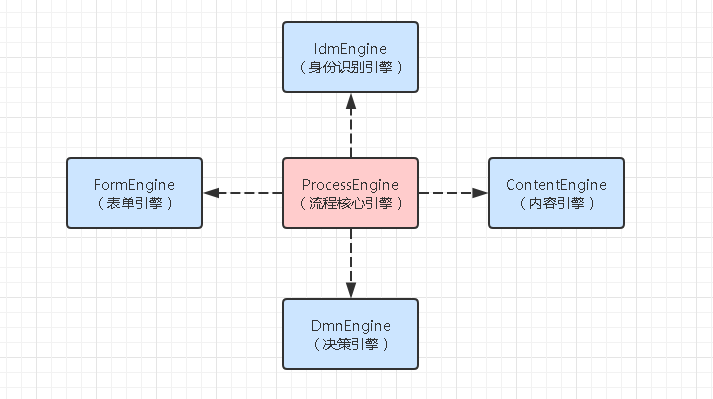

二、Flowable五大引擎

三、Flowable数据库表命名规则

• ACT_RE_*
  ’RE’表示repository（存储）。RepositoryService接口操作的表。带这个前缀的表存储的主要是一些静态信息，比如：流程的定义，和流程相关的资源（图片，规则等）。
• ACT_RU_*
  ’RU’表示runtime。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。flowable只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。
• ACT_ID_*
  ’ID’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。
• ACT_HI_*
  ’HI’表示history。就是这些表包含着历史的相关数据，如结束的流程实例，变量，任务，等等。
• ACT_GE_*
  普通数据，各种情况都使用的数据。

四、Flowable包部署

1、下载并安装tomcat

https://tomcat.apache.org/tomcat-9.0-doc/index.html

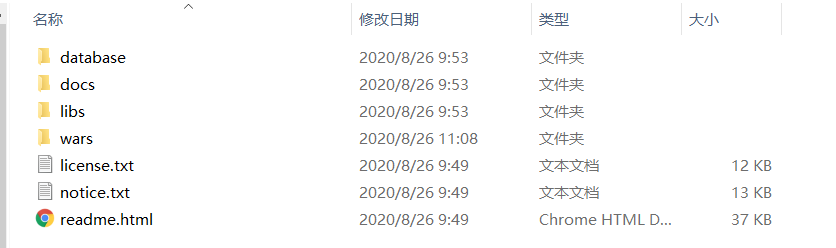

2、下载flowable并解压

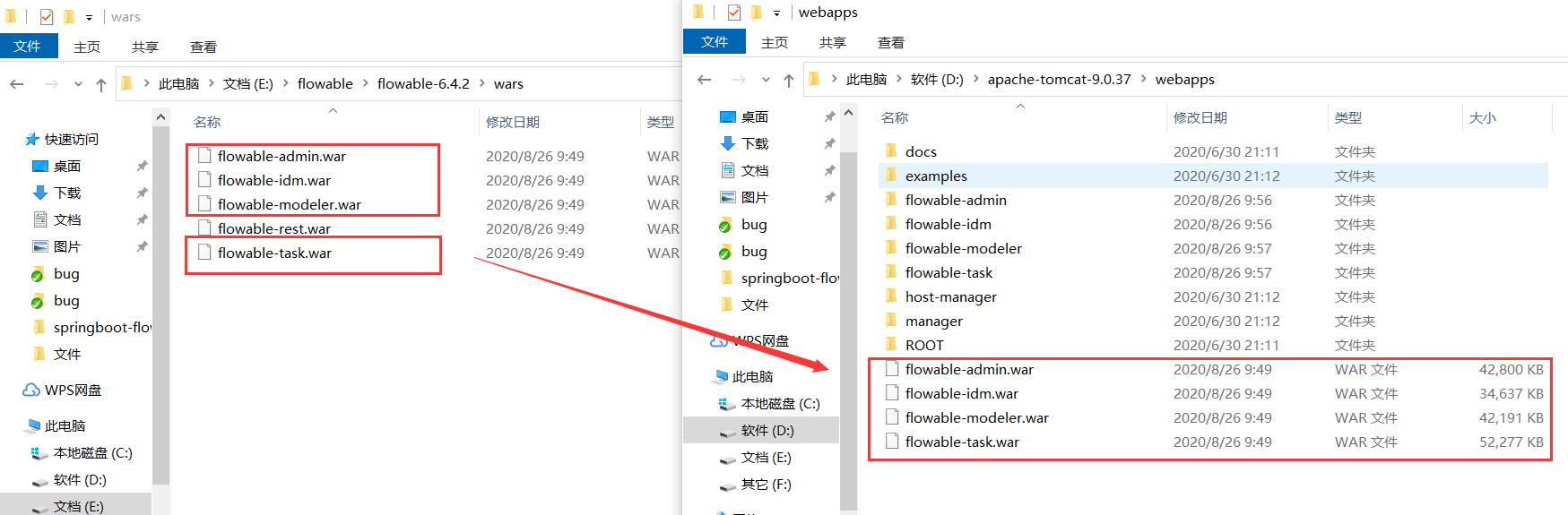

3、将war包复制到tomcat内

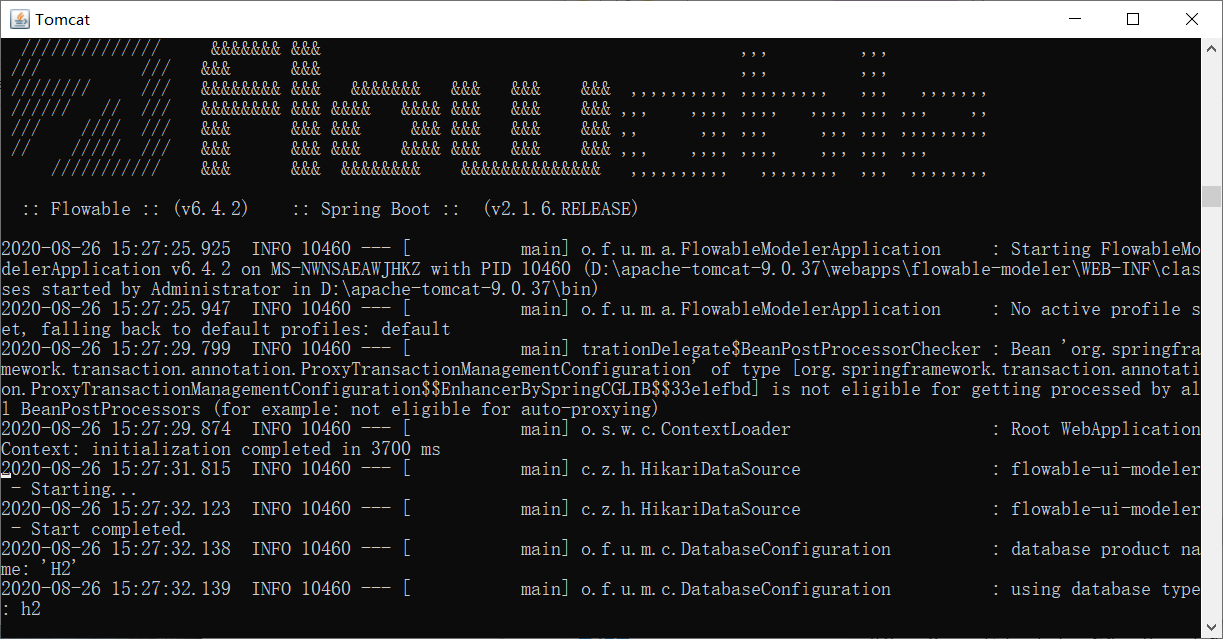

4、启动tomcat

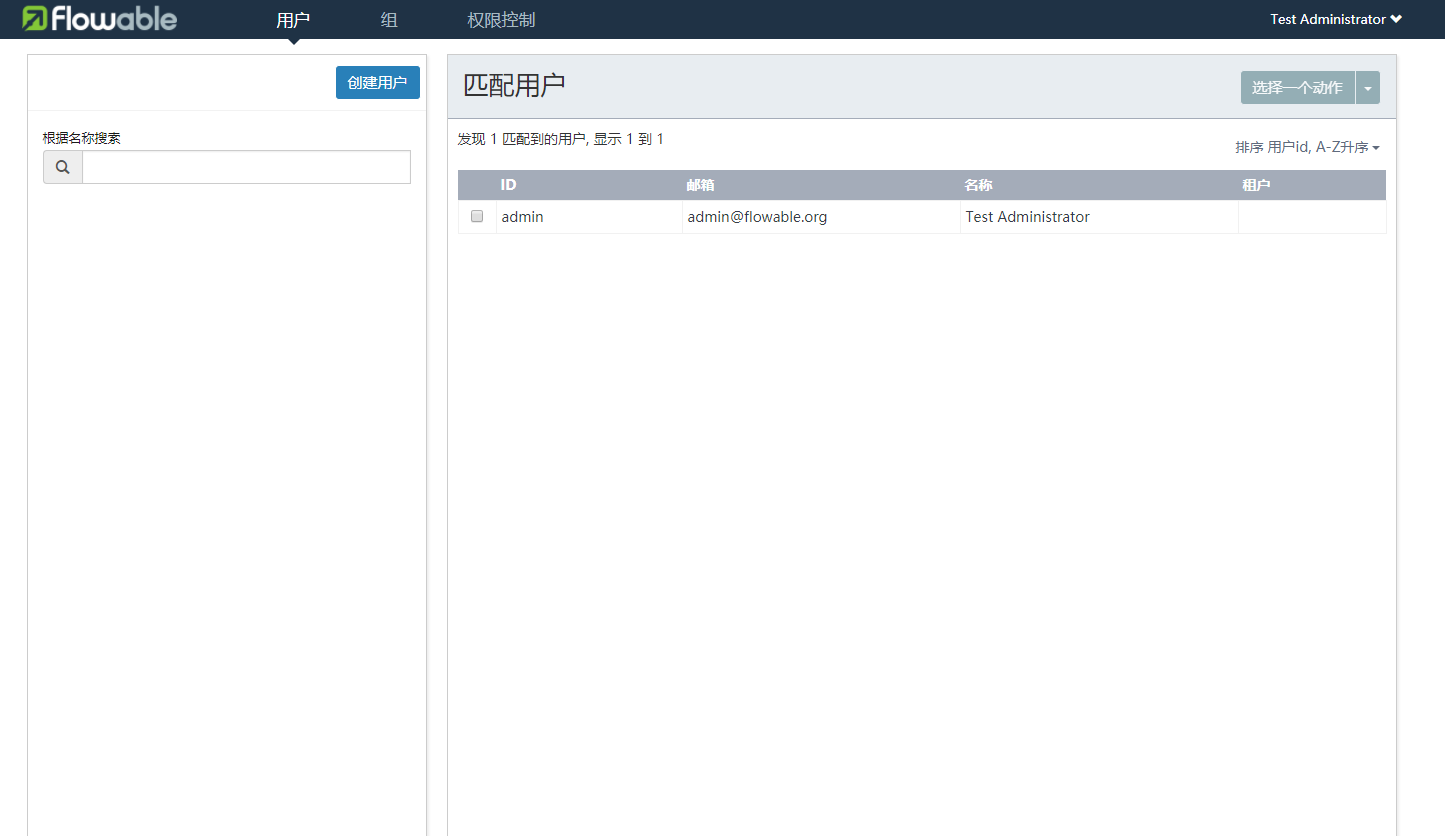

5、效果

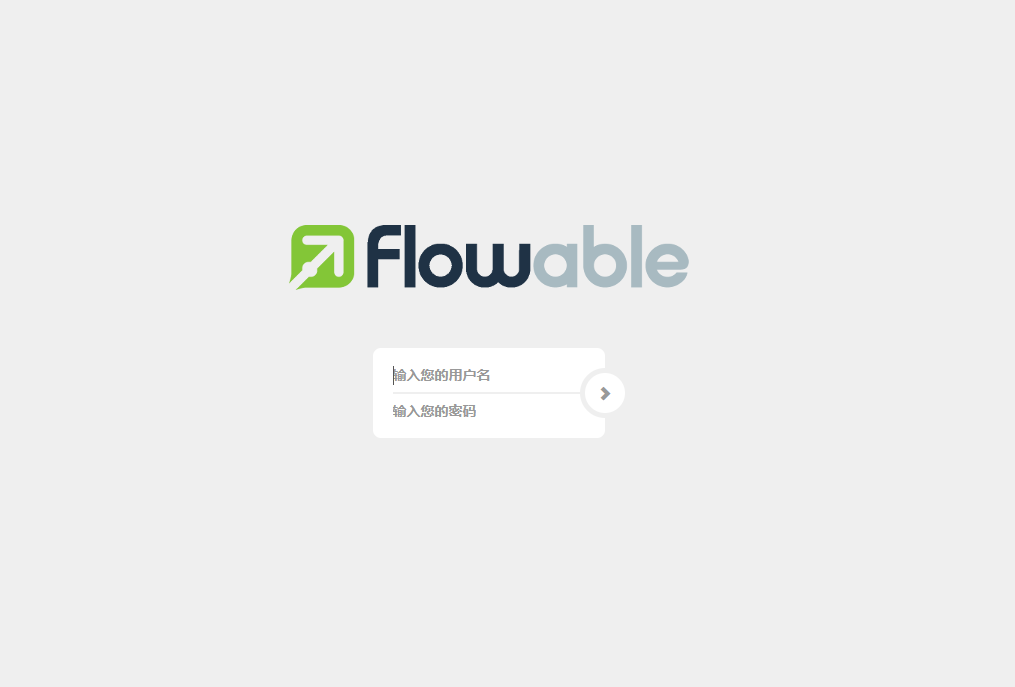

先进入 http://127.0.0.1:8080/flowable-idm 登录，账号：admin 密码：test

之后可访问

http://127.0.0.1:8080/flowable-modeler 流程定义管理

http://127.0.0.1:8080/flowable-admin 后台管理

http://127.0.0.1:8080/flowable-task 用户任务管理
