1) 通信线缆

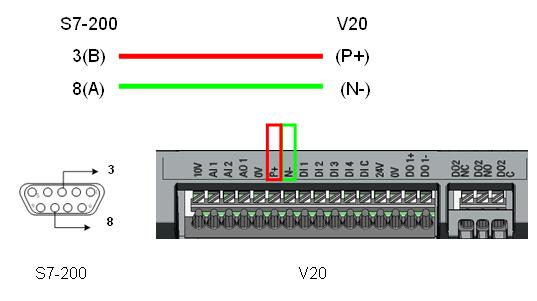

用电缆将CPU ST20 的RS485通信端口与V20的RS485接口相连(注意端口连接规则：V20的P+对3、N-对8)，如下图所示：

2) 参数设置

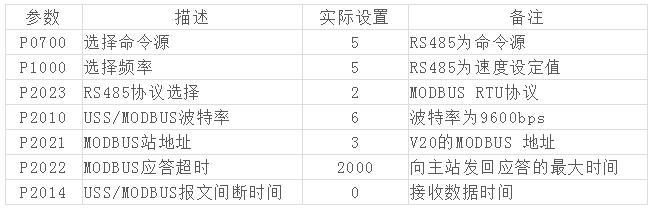

V20 可以通过选择连接宏Cn011实现Modbus RTU控制，也可以通过直接更改变频器参数的方法来实现。参数设置如下表所示：

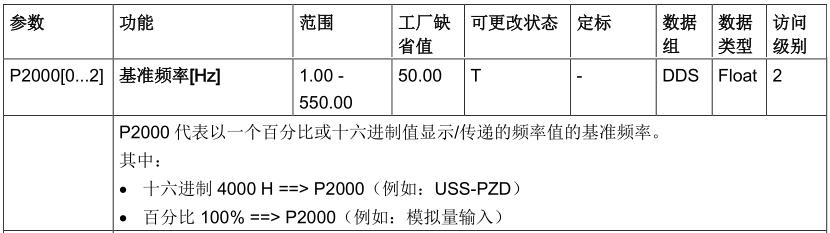

3) 基准频率

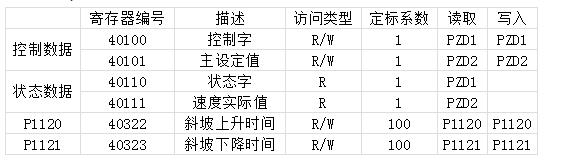

4) V20常用寄存器说明

5) 控制字详解

按照参数rOO54每一个位地址的含义，我们可以知道以下几点：

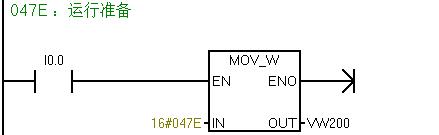

1. 运行准备： 控制字40100(Modbus地址)=16# 047E

2. 正转启动： 控制字40100(Modbus地址)=16# 047F

3. 反转启动： 控制字40100(Modbus地址)=16# 0C7F

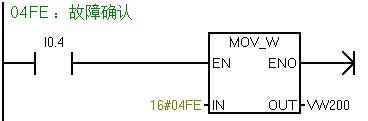

4. 故障确认： 控制字40100(Modbus地址)=16# 04FE

按照参数P2000的说明，我们可以知道：

主设定值40101(Modbus地址)的数据范围是：16#0--16#4000,对应变频器的频率值 0--50HZ。

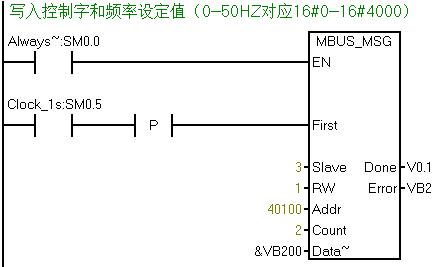

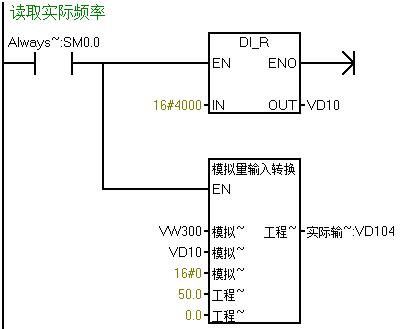

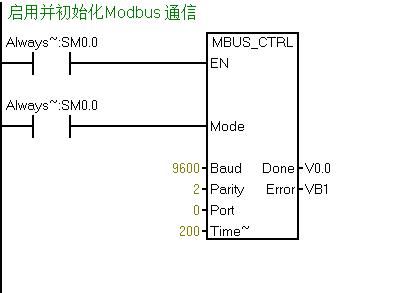

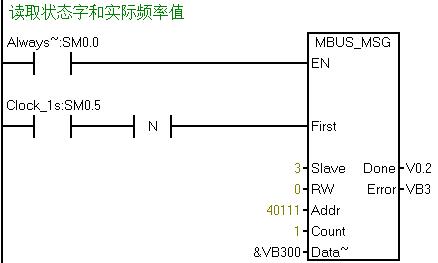

6) 控制程序

原创:91工控高银江
