学习目标

• 从无到有创建一个STM32的Keil工程
• 点亮板子上的一个LED

工程创建

下载固件库

固件库STM32F10x_StdPeriph_Lib_V3.5.0：

官方网址：

https://www.st.com/en/embedded-software/stsw-stm32054.html

国内正点原子提供的镜像：

http://openedv.com/posts/list/6054.htm

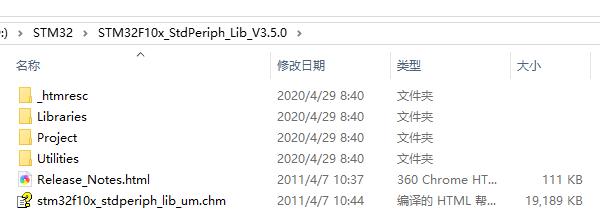

解压后如下图所示：

其中stm32f10x_stdperiph_lib_um.chm 为库的帮助文档。

创建STM32工程

1. 打开MDK5，创建 New uVision Project。

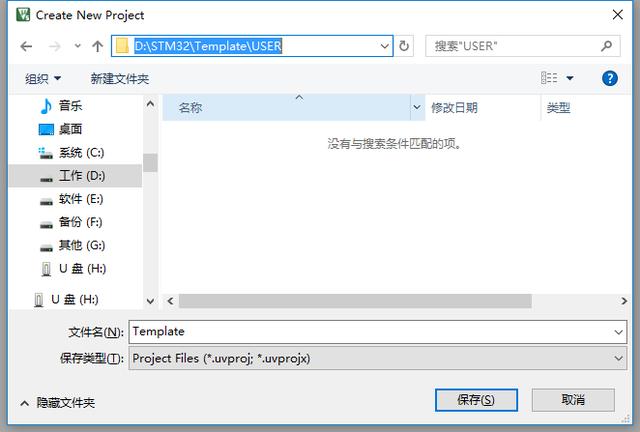

2. 将工程文件保存至事先创建好的目录下：

因为我用的就是正点原子的开发板，所以习惯将工程文件放在子目录USER下面

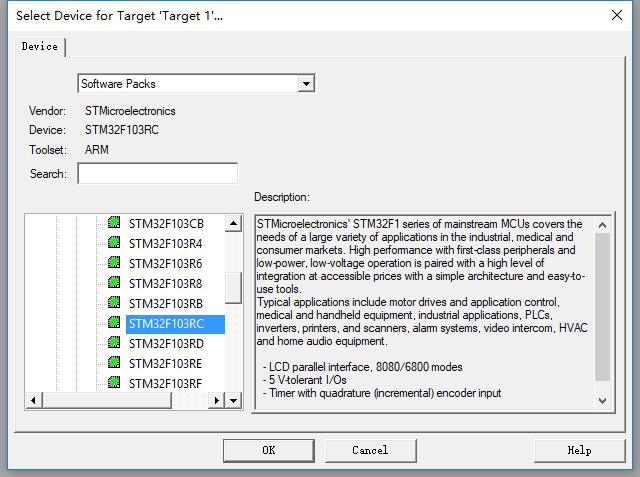

3. 选择使用的芯片型号

我的板子使用的STM32F103RTC6，所以在这里我们选择

STMicroelectronics-> STM32F1 Series->STM32F103->STM32F103RCT6

注意：一定要安装对应的器件pack,本教程使用的是Keil.STM32F1xx_DFP.1.0.5.pack 安装包。

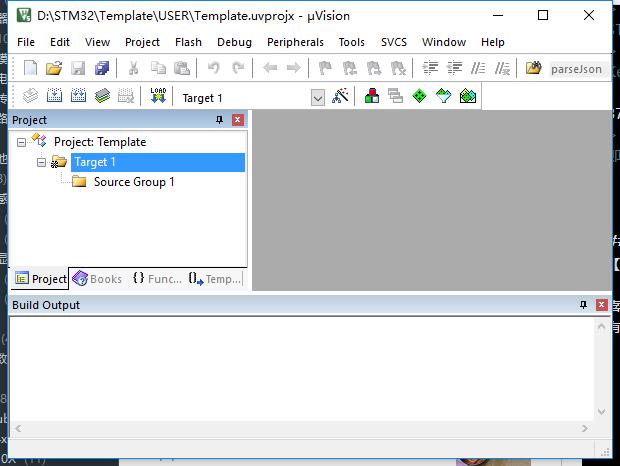

点击确定之后，出现的Manage Run-Time Environment对话框，直接点击Cancel即可，得到如下所示界面：

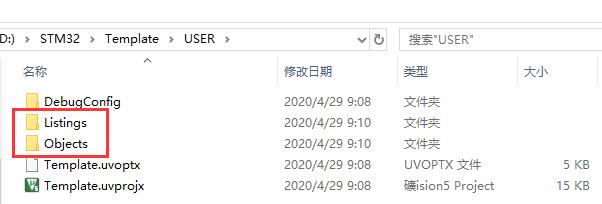

删除如下框选的Listings和Objects文件夹

Template文件夹下面新建三个文件夹CORE，OBJ以及STM32F10x_FWLib。

其中：

CORE 用来存放核心文件和启动文件；

OBJ 是用来存放编译过程文件以及 hex 文件；

STM32F10x_FWLib 文件夹用来存放 ST 官方提供的库函数源码文件

USER目录用来存放工程文件外，还用来存放main.c以及system_stm32f10x.c 等文件。

将之前准备好的固件库，在STM32F10x_StdPeriph_Lib_V3.5.0LibrariesSTM32F10x_StdPeriph_Driver

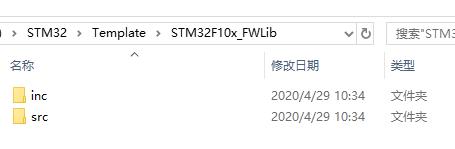

目录下面， 将目录下面的 src,inc 文件夹 copy 到我们刚才建立的 STM32F10x_FWLib 文件夹下面。

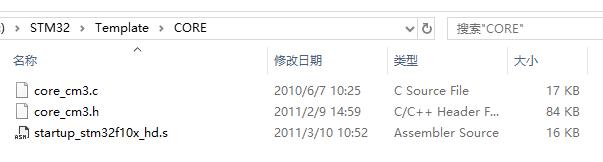

将固件库包里面相关的启动文件复制到我们的工程目录 CORE 之下。

定位到目录

STM32F10x_StdPeriph_Lib_V3.5.0LibrariesCMSISCM3CoreSupport

下面，将文件 core_cm3.c 和 文件 core_cm3.h 复制到CORE下面去 。

定位到目录

STM32F10x_StdPeriph_Lib_V3.5.0LibrariesCMSISCM3DeviceSupportSTSTM32F10xstartuparm

下面，将里面 startup_stm32f10x_hd.s 文件复制到CORE下面。

定位到目录： STM32F10x_StdPeriph_Lib_V3.5.0LibrariesCMSISCM3DeviceSupportSTSTM32F10x 下面将里面的三个文件 stm32f10x.h，system_stm32f10x.c，system_stm32f10x.h，复制到我们的 USER 目录之下。

然后将

STM32F10x_StdPeriph_Lib_V3.5.0ProjectSTM32F10x_StdPeriph_Template

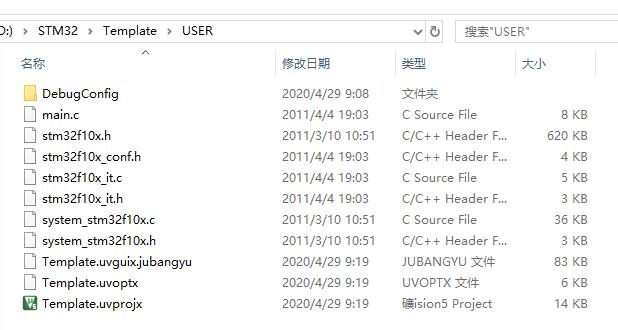

下面的 4 个文件 main.c，stm32f10x_conf.h，stm32f10x_it.c，stm32f10x_it.h 复制到 USER 目录下面。

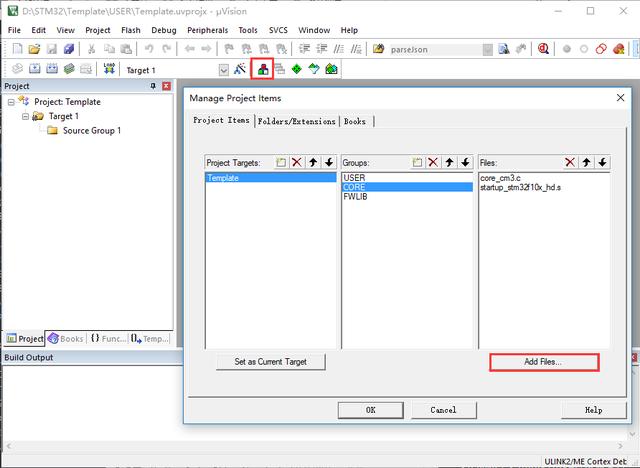

将前面步骤中添加的文件添加到我们的工程目录下面。

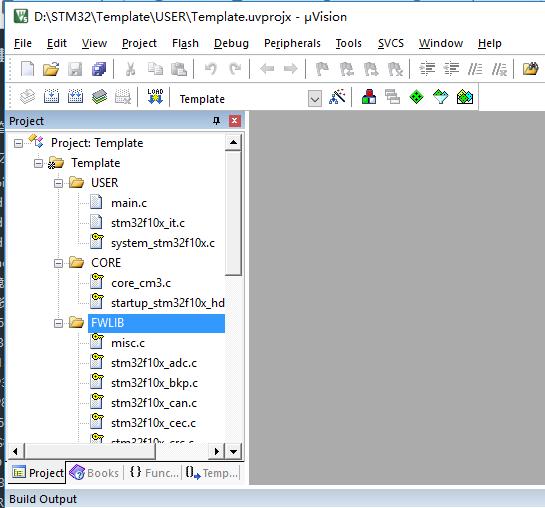

添加完毕之后，工程目录结构如下所示：

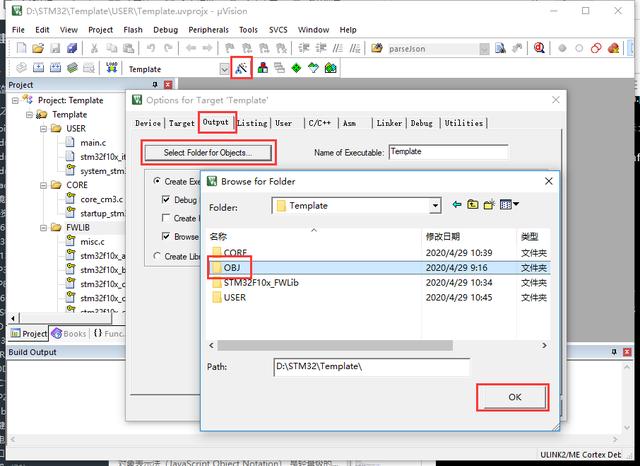

设置编译中间文件，编译后文件存放的目录

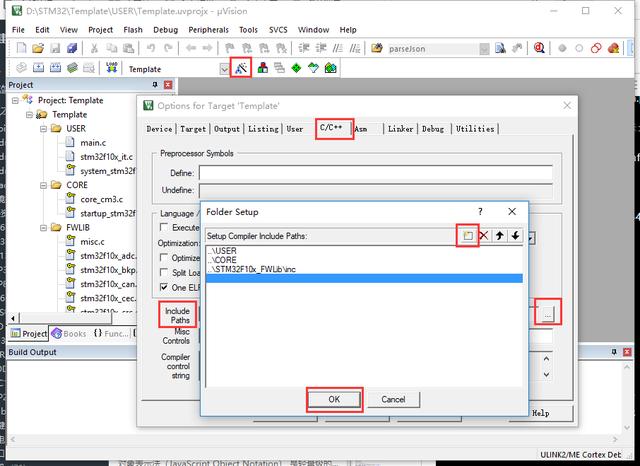

设置头文件所在目录

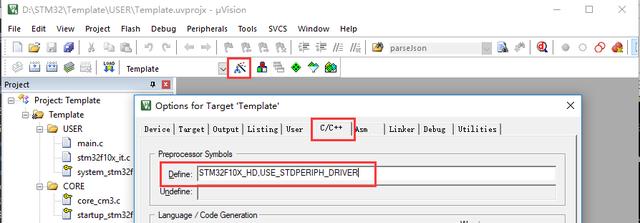

配置工程所需要的宏定义：STM32F10X_HD,USE_STDPERIPH_DRIVER

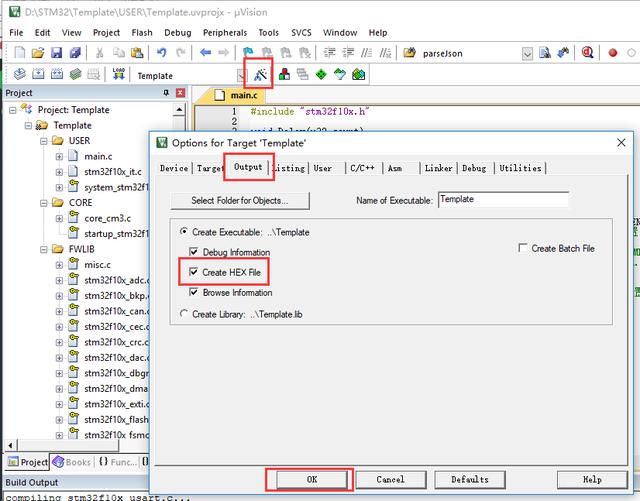

设置编译输出文件格式

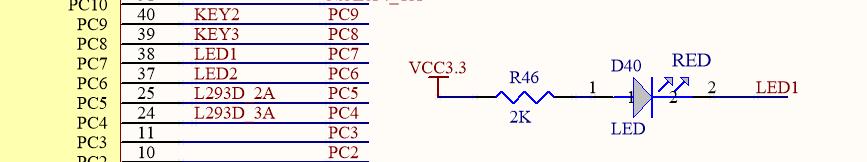

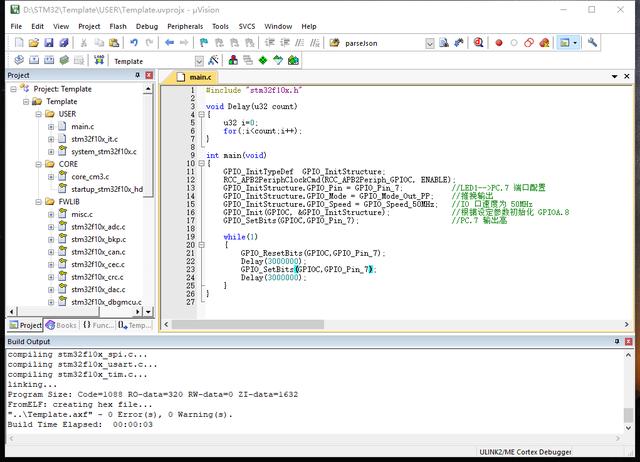

打开工程USER下面的main.c文件，编写简单测试代码，并编译。 我们这里使用PC7引脚控制一个LED周期性的亮灭。

#include "stm32f10x.h"  void Delay(u32 count)  {           u32 i=0;           for(;iPC.7 端口配置           GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;        //推挽输出           GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;       //IO 口速度为 50MHz           GPIO_Init(GPIOC, &GPIO_InitStructure);                      //根据设定参数初始化 GPIOA.8           GPIO_SetBits(GPIOC,GPIO_Pin_7);                                 //PC.7 输出高                       while(1)         {                GPIO_ResetBits(GPIOC,GPIO_Pin_7);                  Delay(3000000);                GPIO_SetBits(GPIOC,GPIO_Pin_7);                 Delay(3000000);          }  }

下载程序

安装JLINK驱动 Setup_JLink_V512.exe

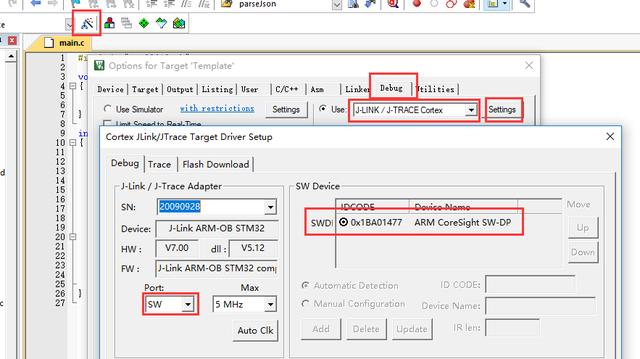

配置SW下载模式

下载程序

程序下载完毕，重新给板子上电，发现与PC7相连的LED不断闪烁。

到此，整个STM32的工程创建完毕。

参考资料：

【正点原子】MiniSTM32开发板资料
