移植篇-存储介质外部SRAM

STM32F407基于外部SRAM的FATFS

软件

1. keil5
2. STM32CubeMX

硬件

1. 正点原子STM32F407探索者

底部提供有Demo工程下载。

STM32CubeMX的配置图如下

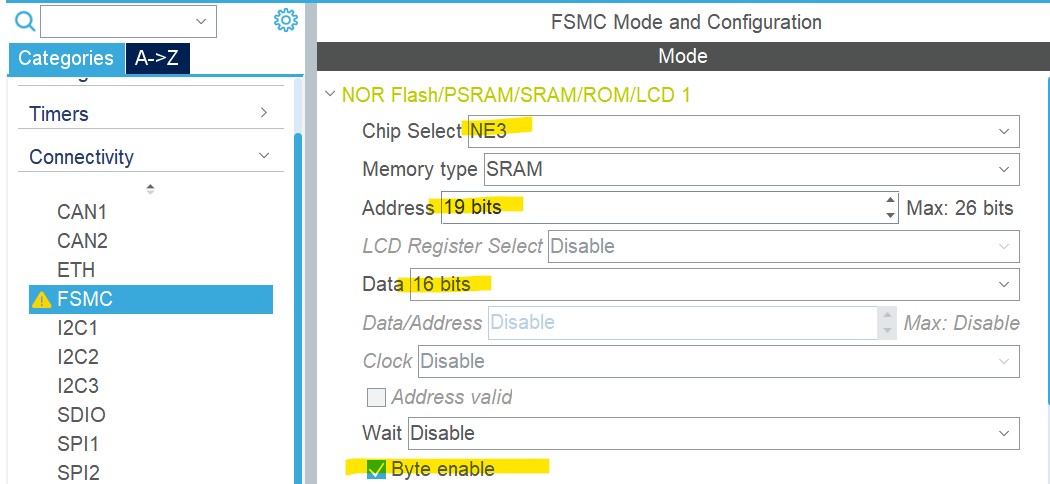

• FSMC配置


片选号、地址位、数据位要根据实际的情况来设置，具体看原理图。

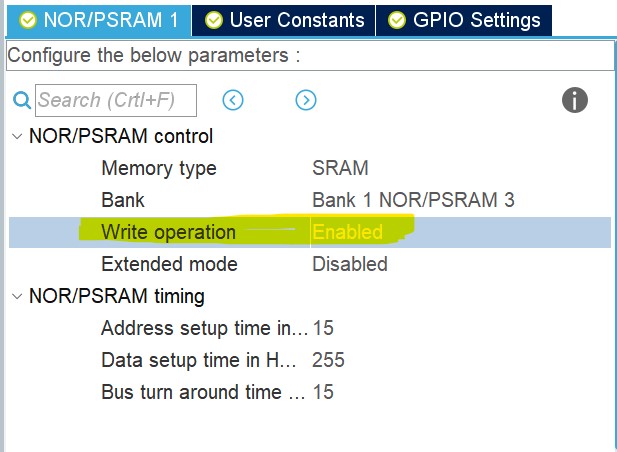

记得要 写操作要使能，否则会出现HardFault错误
时序使用默认的就行，之前网上看到有一个设置为0时序，翻车了…

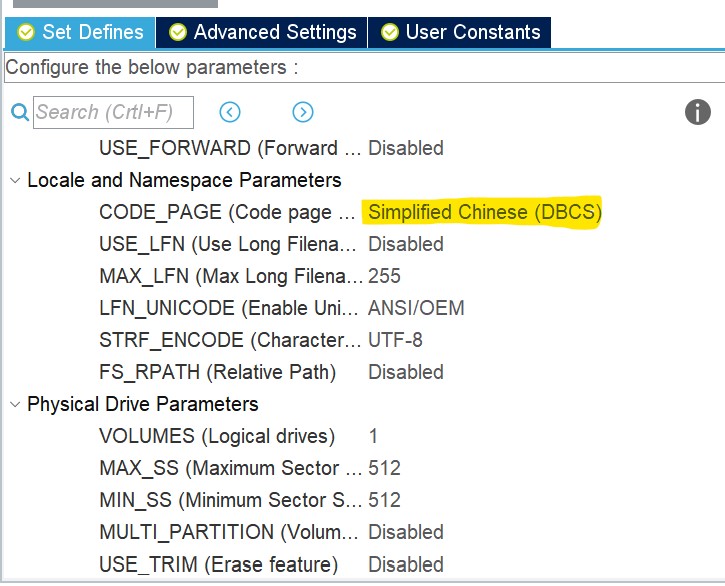

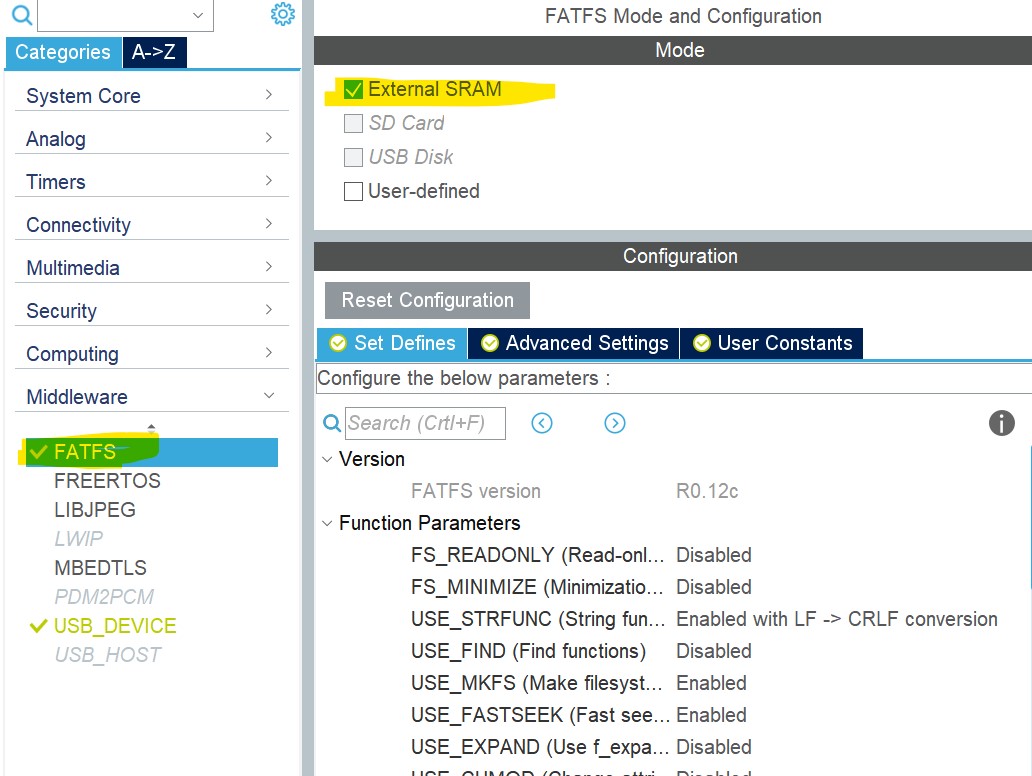

• FATFS的配置

USB Device是我实际工程用到的，可以忽略。

修改Keil工程

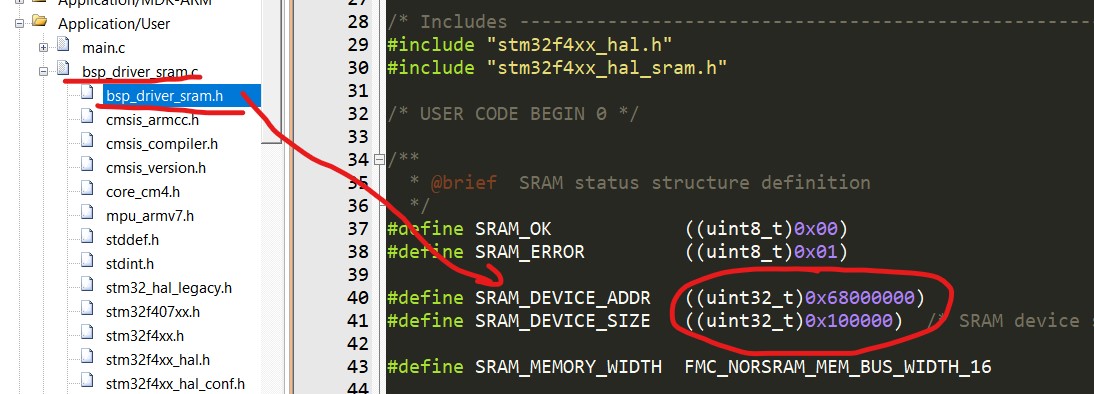

用STM32CubeMX生成工程之后，默认生成的SRAM设备地址和大小需要根据实际情况修改。

以上配置就完成了，下面就可以试下创建文件系统进行操作了。

/* 全局变量 */
FRESULT f_result;
FIL myfile;
uint32_t br,bw;
uint8_t msg[] = "hello world";
uint8_t buff[20];
uint8_t work[4096];


f_result = f_mkfs(SRAMDISKPath, FM_FAT|FM_SFD, 512, work, 4096); /* 创建文件系统 */
if(f_result != FR_OK)
{
  //printf("f_mkfs() allocated failed\r\n");
  while(1);
}
f_result = f_mount(&SRAMDISKFatFS, SRAMDISKPath, 0); /* 挂载文件系统 */
if(f_result != FR_OK)
{
  //printf("f_mkfs() allocated failed\r\n");
  while(1);
}

/* 创建测试文件并写入内容 */
f_open(&myfile, "test.txt", FA_WRITE|FA_CREATE_ALWAYS);
f_write(&myfile,msg,11,&bw);
f_close(&myfile);

/* 读出测试文件的内容 */
f_open(&myfile, "test.txt", FA_READ);
f_read(&myfile,buff,11,&br);
f_close(&myfile);

/* 大家可以打断点看buff数组的内容，也可以用串口打印出来，
	注意要初始化串口，否则会卡死在printf()哦 */
//printf("buff content:[%s] \r\n",buff);

Demo工程下载
