AndroidQ 图形系统（11）UI刷新，SurfaceFlinger，Vsync机制总结

Android4.x版本对UI显示系统进行了重构，引入了三个重要的东西VSYNC、Triple Buffer 和 Choreographer,目的是为UI绘制提供一个稳定的，及时的处理时机。
我们知道60HZ的屏幕刷新率是16.6ms一帧，在没有4.x版本之前没有VSYNC时CPU对UI绘制的处理是随机的，也就是View的绘制请求一发出即CPU开始UI的处理，那么就有可能出现如下情况：

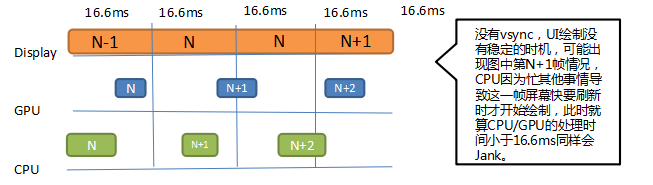

没有VSYNC

在这里插入图片描述
在绘制第N+1帧时CPU没有及时的处理UI绘制请求，在这个屏幕刷新的后半段CPU才开始，最后导致的情况就是即使CPU+GPU的处理时间小于16.6ms，依然导致了Jank。

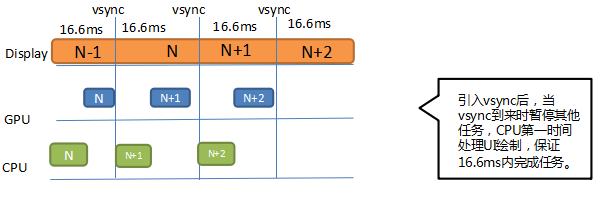

引入VSYNC

再来看引入VSYNC之后的情况：
在这里插入图片描述
VSYNC引入之后要求CPU对UI绘制处理必须在收到VSYNC的第一时间，尽可能保证CPU和GPU对一帧的处理足够16.6ms，理想情况下就是上图这样，每一个屏幕刷新期间都能完成一帧的绘制，但实际情况由于Android设备的参差不齐，各种复杂的UI场景往往不会这么理想，接着来看看另一种情况：

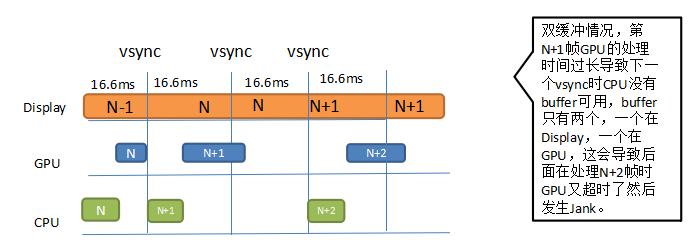

VSYNC+双缓冲

在这里插入图片描述
我们来看第N+1帧的绘制，GPU因为处理时间过长超出了一个VSYNC时机，在下一个VSYNC时由于图形缓冲区只有两个（Display总是会占用一个，另一个由GPU持有），CPU拿不到缓冲区而需要再等到下一个VSYNC才能工作（CPU一旦错过VSYNC的时机则必须等到下一个VSYNC才能开始工作），N+2帧时又出现了CPU+GPU工作时间大于16.6ms时导致连续Jank，双缓冲的机制浪费了CPU的性能，上图类似N+1，N+2的情况越多Jank越严重，UI体验越差。

对应的解决方案则是引入了Triple Buffer三重缓冲：

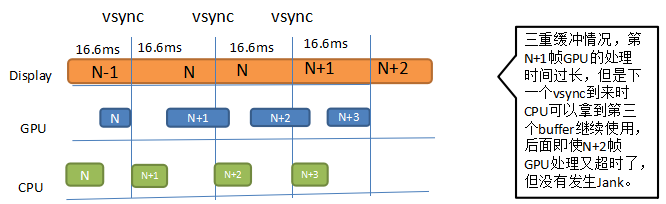

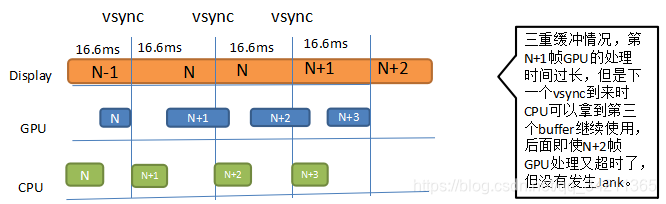

VSYNC+三重缓冲

在这里插入图片描述
引入三重缓冲之后，同样和双缓冲类似的UI场景，N+1帧CPU+GPU的处理时间大于16.6ms导致了N帧Jank，但是N+2帧由于有三个缓冲区，Display，GPU，CPU各自都有自己缓冲区，CPU可以提前一个VSYNC工作，即使N+2帧又出现了CPU+GPU处理时间大于16.6ms，只有N+3帧正常就不会再发生Jank情况，三缓冲和双缓冲类比同样的场景上了一个Jank，随着帧数的增加三缓冲会比双缓冲的UI性能提升非常多。

Choreographer

Choreographer的引入是为了配合VSYNC，Choreographer对于上层应用来说是一个承上启下作用，上层应用请求绘制时通过Choreographer向SurfaceFlinger进程申请接收下一个VSYNC，当下一个VSYNC时机到来后Choreographer又会接收SurfaceFlinger进程发送的VSYNC进而处理各种回调事件如input，动画animation，绘制traversal等，为了保证Choreographer在接收到VSYNC后第一时间处理，使用了handler的同步屏障机制，总之在引入了VSYNC、Triple Buffer 和 Choreographer之后Android UI性能有了大幅度提升。

APP绘制流程

所以我们明白了当我们通过invalidate进行View的重绘时，
View界面并不是立即发生改变的，

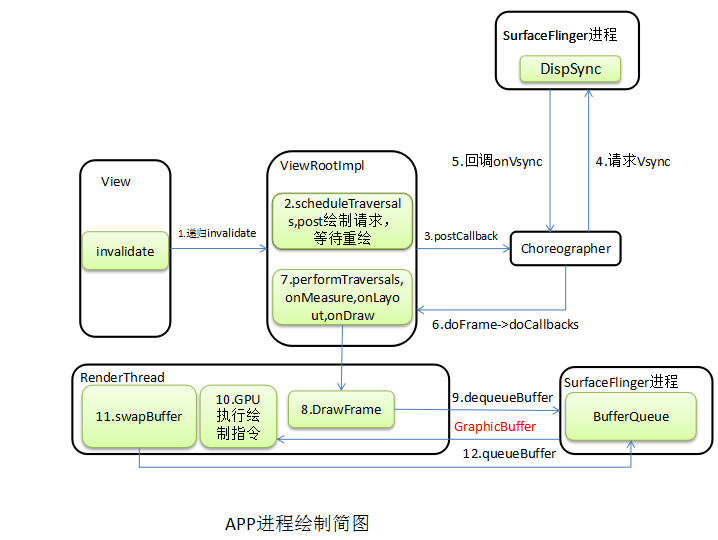

APP会先向Surfaceflinger请求VSYNC，等到下一次VSYNC信号触发后，APP端的UI才真的开始刷新，基本流程如下:
在这里插入图片描述
步骤1：View调用invalidate方法进行重绘时最终会递归调用到ViewRootImpl中。

步骤2： ViewRootImpl并不会立即会View进行绘制，而是调用scheduleTraversals将绘制请求给到Choreographer，并开始同步屏障，保证UI处理的高优先级。

步骤3，4： 通过postCallback将绘制请求给到Choreographer之后，Choreographer最终会将监听下一个VSYNC的请求发送到SurfaceFlinger进程的DispSync这个类，这是VSYNC分发的核心。

步骤5，6：当下一个VSYNC到来之后会回调Choreographer的onVsync方法，onVsync中调用doFrame，doCallbacks处理View的绘制请求。

步骤7：View绘制请求的入口即ViewRootImpl的performTraversals，这个方法会依次执行View的onMeasure，onLayout，onDraw开始View的绘制流程。

步骤8：硬件加速引入之后UI的具体绘制会在一个单独的渲染线程RenderThread，CPU为View构建DisplayList（包含绘制指令和数据）之后将数据共享给GPU，剩下的绘制操作由GPU在RenderThread线程完成。

步骤9，10，11：向BufferQueue中dequeue一块可用GraphicBuffer之后由GPU对这个块buffer进行操作，完成之后交换buffer（dequeue的是back buffer，front buffer用于显示，back buffer绘制完成之后和front buffer交换）。

步骤12：此时CPU和GPU对buffer的绘制已经完成（概念上已经完成，实际上GPU可能还在操作，依赖Fence进行同步），接着通过queueBuffer函数将buffer转移到BufferQueue，然后通知SurfaceFlinger有可用buffer了。

应用程序的绘制流程大概就是这样，接着来看看SurfaceFlinger的处理：

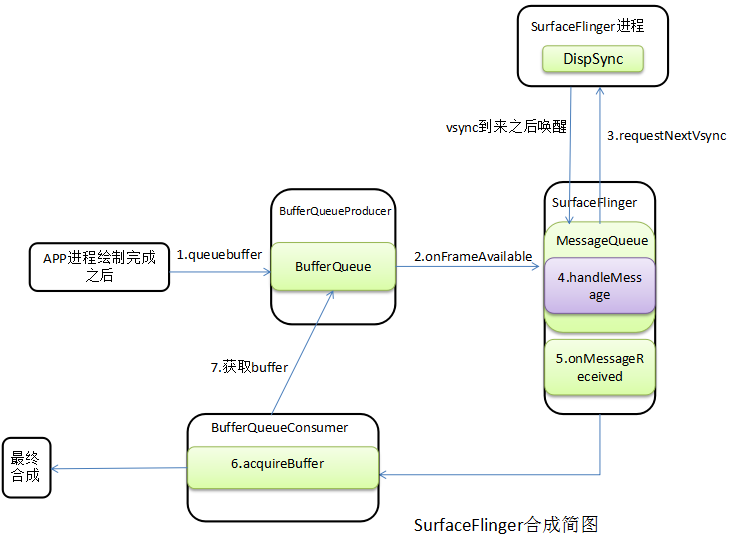

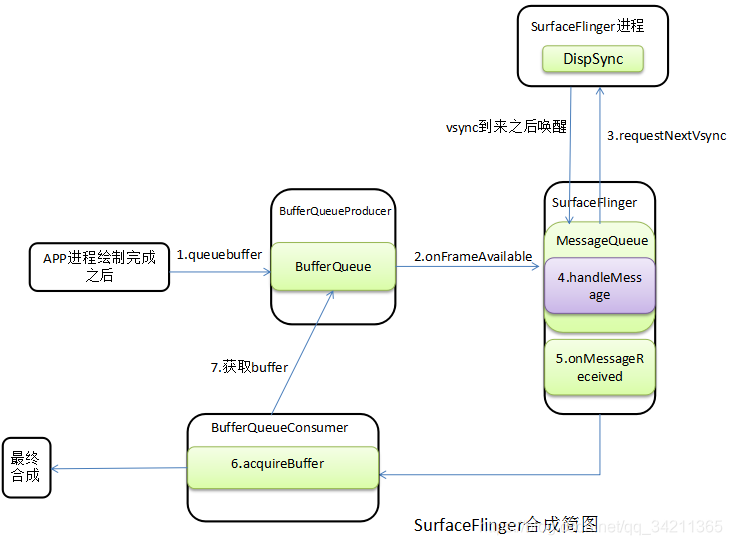

SurfaceFlinger处理流程

在这里插入图片描述
步骤1，2：CPU和GPU处理完之后将buffer放到BufferQueue，并调用onFrameAvailable通知SurfaceFlinger有可用buffer了。

步骤3：SurfaceFlinger再通过内部MessageQueue调用requestNextVsync请求接收下一个VSYNC用于合成。

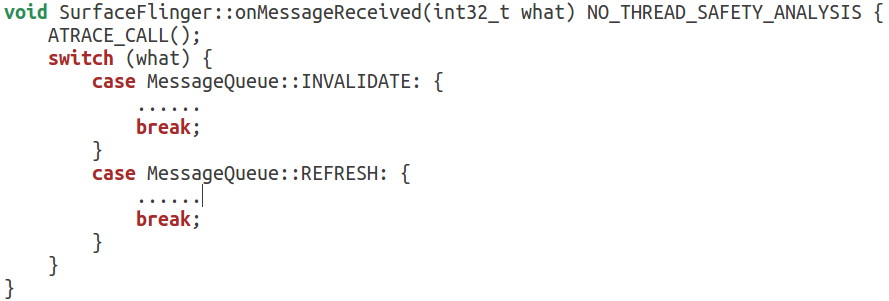

步骤4，5：下一个VSYNC到了之后回调MessageQueue的handleMessage函数，实际调到SurfaceFlinger的onMessageReceived函数处理如下两种类型消息：
在这里插入图片描述
步骤6，7：在处理REFRESH消息时最终会调用acquireBuffer函数从BufferQueue中将之前APP绘制完成的buffer取出来合成。

再后面的流程没有做过研究就不看了。到此整个APP到SurfaceFlinger的流程大概就是这样了，当然这里面有非常多的细节没有说，但是我们把握了大致流程，以后遇到流程上的问题再去研究细节则会事半功倍。

我们可以看到这整个流程都是依靠VSYNC机制来驱动的，VSYNC就像UI的心脏，不停的跳动，驱动这界面不断刷新，接着来看看VSYNC的分发原理，同样以一张图来描述：

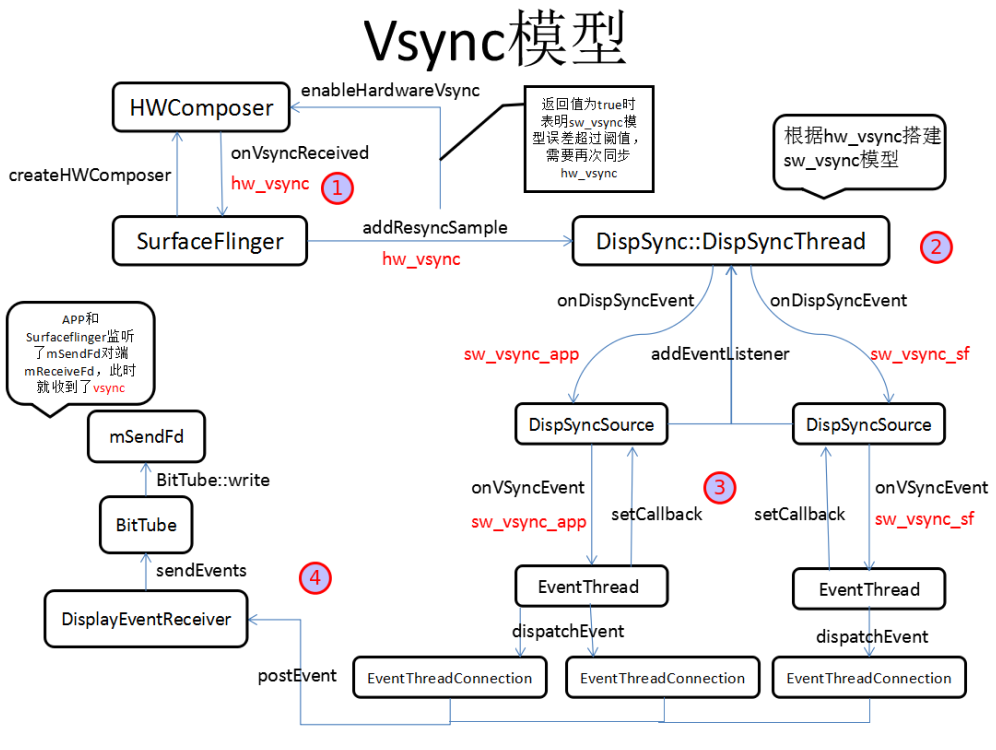

在这里插入图片描述
这张图大致分了四部分：

  1. HWComposwer负责最原始的hw_vsync信号的生成和分发（硬件Vsync部分），通过onVsyncReceived首先将hw_vsync分发给SurfaceFlinger，SurfaceFlinger接着调用addResyncSample将hw_vsync分发给DispSync。

  2. DispSync接收到的一定数量的hw_vsync之后会计算出sw_vsync模型（Vsync软件模型），在误差范围内会关闭hw_vsync，sw_vsync模型将vsync一分为二，一个给APP，一个给Surfaceflinger，由其内部线程DispSyncThread进行分发。

  3. DispSync::DispSyncThread分发vsync的目标是两个EventThread，APP端和Surfaceflinger端，EventThread通过DispSyncSource中间类来连接DispSync，具体就是EventThread通过函数setCallback向DispSyncSource注册回调，其回调函数为onVSyncEvent，DispSyncSource通过函数addEventListener向DispSync注册回调，其回调函数为onDispSyncEvent。

  4. vsync到EventThread之后，通过其内部线程调用dispatchEvent将vsync传给每个注册了vsync的EventThreadConnection，surfacefling只有唯一一个EventThreadConnection，而每个APP进程都会有一个EventThreadConnection，然后通过其postEvent调用DisplayEventReceiver的sendEvents通知BitTube向mSendFd写数据，BitTube内部是一对socket，一端发送（mSendFd），另一端接收（mReceiveFd），APP和Surfaceflinger都监听了mReceiveFd，此时vsync信号就传递到了APP进程和Surfaceflinger进程中。

总结：Vsync是由硬件以固定频率发送的，但APP和SurfaceFlinger使用的并不是硬件直接发送的Vsync，而是DispSync根据一定数量的硬件Vsync计算出软件Vsync模型，在误差范围内会关闭硬件Vsync，并且Vsync还会被DispSync一分为二，所以DispSync是Vsync机制的核心，对APP和SurfaceFlinger来说就是Vsync的源头。

APP和SurfaceFlinger对Vsync的接收基于socket和handler的发送/监听机制，Vsync到来之后向mSendFd写入数据，APP和SurfaceFlinger监听mReceiveFd收数据，再来分别看看APP和SurfaceFlinger监听mReceiveFd以及他们的回调：

APP监听mReceiveFd

每一个APP启动时会创建ViewRootImpl，ViewRootImpl构造方法中会创建Choreographer，Choreographer构造方法中创建其内部类FrameDisplayEventReceiver，FrameDisplayEventReceiver创建时调用父类DisplayEventReceiver的构造方法，DisplayEventReceiver构造方法中调用nativeInit到native层做一些初始化，native层初始化中会监听mReceiveFd：

status_t DisplayEventDispatcher::initialize() {
    ......
    int rc = mLooper->addFd(mReceiver.getFd(), 0, Looper::EVENT_INPUT,
            this, NULL);
    ....
    return OK;
}

mReceiver.getFd()最终返回的是：

int BitTube::getFd() const {
    return mReceiveFd;
}

addFd函数传递的callback是this，即mReceiveFd收到mSendFd的消息之后会回调DisplayEventDispatcher中的如下函数：

int DisplayEventDispatcher::handleEvent(int, int events, void*) {
    if (events & (Looper::EVENT_ERROR | Looper::EVENT_HANGUP)) {
       ......
    if (processPendingEvents(&vsyncTimestamp, &vsyncDisplayId, &vsyncCount)) {
        ....
        dispatchVsync(vsyncTimestamp, vsyncDisplayId, vsyncCount);
    }
    ......
    return 1; // keep the callback
}

dispatchVsync具体实现在其子类NativeDisplayEventReceiver

void NativeDisplayEventReceiver::dispatchVsync(nsecs_t timestamp, PhysicalDisplayId displayId,
                                               uint32_t count) {

        ......
        env->CallVoidMethod(receiverObj.get(),
                gDisplayEventReceiverClassInfo.dispatchVsync, timestamp, displayId, count);

    .......
}
/*
receiverObj.get() =  "android/view/DisplayEventReceiver");
gDisplayEventReceiverClassInfo.dispatchVsync = "dispatchVsync"
*/

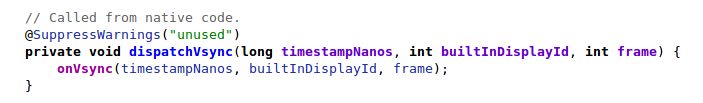

最终会通过JNI调到java层DisplayEventReceiver的dispatchVsync方法，如下图所示，dispatchVsync中调用了onVsync方法，onVsync中便开始执行UI的绘制。
在这里插入图片描述

SurfaceFlinger监听mReceiveFd

SurfaceFlinger对mReceiveFd的监听是类似的，SurfaceFlinger启动时会创建MessageQueue并调用它的setEventConnection方法，此方法中监听了mReceiveFd

void MessageQueue::setEventConnection(const sp<EventThreadConnection>& connection) {
    if (mEventTube.getFd() >= 0) {
        mLooper->removeFd(mEventTube.getFd());
    }
     ......
    mLooper->addFd(mEventTube.getFd(), 0, Looper::EVENT_INPUT, MessageQueue::cb_eventReceiver,
                   this);
}

当mSendFd被写入数据之后会回调MessageQueue的cb_eventReceiver函数：

int MessageQueue::cb_eventReceiver(int fd, int events, void* data) {
    MessageQueue* queue = reinterpret_cast<MessageQueue*>(data);
    return queue->eventReceiver(fd, events);
}

int MessageQueue::eventReceiver(int /*fd*/, int /*events*/) {
    ...
    while ((n = DisplayEventReceiver::getEvents(&mEventTube, buffer, 8)) > 0) {
        for (int i = 0; i < n; i++) {
               ......
                mHandler->dispatchInvalidate();
                break;
        }
    }
    return 1;
}

接着调用handler的dispatchInvalidate函数：

void MessageQueue::Handler::dispatchInvalidate() {
    if ((android_atomic_or(eventMaskInvalidate, &mEventMask) & eventMaskInvalidate) == 0) {
        mQueue.mLooper->sendMessage(this, Message(MessageQueue::INVALIDATE));
    }
}

void MessageQueue::Handler::handleMessage(const Message& message) {
    switch (message.what) {
        case INVALIDATE:
            android_atomic_and(~eventMaskInvalidate, &mEventMask);
            mQueue.mFlinger->onMessageReceived(message.what);
            break;
        case REFRESH:
            android_atomic_and(~eventMaskRefresh, &mEventMask);
            mQueue.mFlinger->onMessageReceived(message.what);
            break;
    }
}

handler发送的消息为INVALIDATE，收到消息后回调SurfaceFlinger的onMessageReceived函数，这个函数代表这SurfaceFlinger收到Vsync之后开始buffer合成的入口，之后便会通过acquireBuffer拿到buffer进行后续工作。

到此整个UI的刷新机制以及APP和SurfaceFlinger对Vsync的注册，接收，分发流程已经全部清楚了，对Android的UI系统也有了大致的了解，了解了其工作机制的原理，整个一套Android显示系统由Vsync驱动，所以理解Vsync是非常重要的。
