一、vlan跨交换机的传输过程

  PC机经过交换机某个接口发送数据，此时交换机会对应 vlan信息表，给经过某接口的数据打上对应的标签，打上对应标签的数据经由trunk（主干）链路验证这个vlan id是不是在trunk链路的白名单范围内，无条件放行，若不在白名范围内，则该流量不予通过，当打了标签的数据到达 接收方交换机后，接收方交换机会解开这个数据对应的vlan标签，对照本地mac地址表，将此数据转发到该vlan对应的端口上。

二、相同vlan 间通信

2.1情况一：同一台交换机相同vlan间通信，查看本地mac地址表，将打了相同pvid标签的数据包转发到对应的端口上去
2.2情况二：跨交换机，通过trunk技术实现多vlan数据通信，可以帮助我们实现相同vlan通信

三、不同vlan间的通信（不同网段)

3.1单臂路由
组成：一台二层交换机和一台路由器
3.2三层交换
组成：三层交换机
vlan封装的方式：802.1q

四、实验

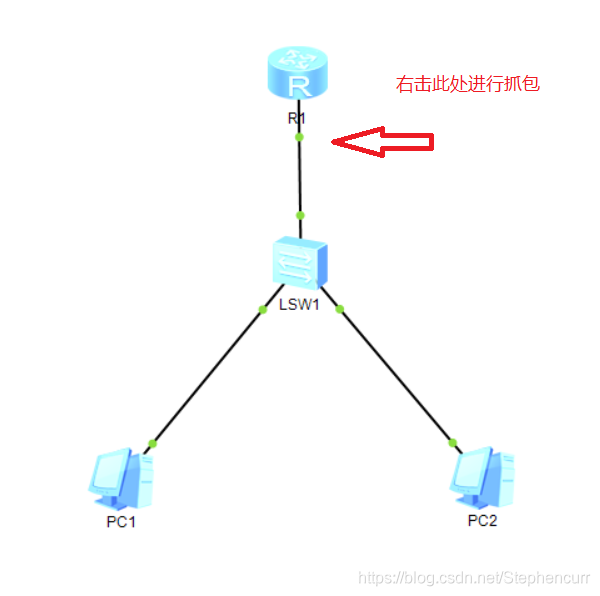

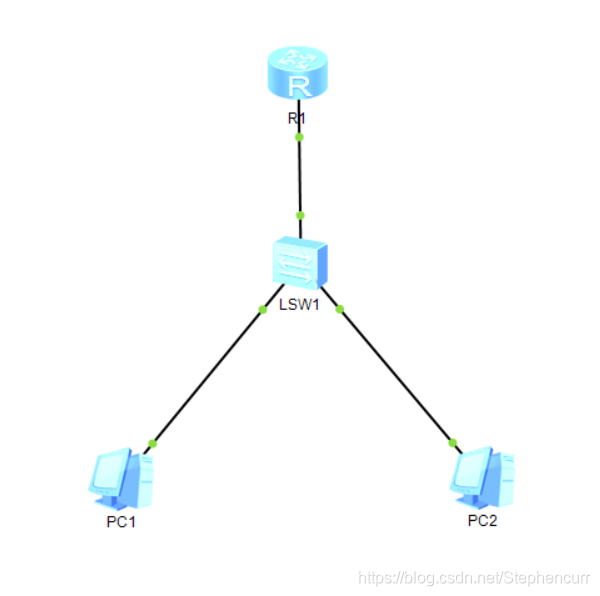

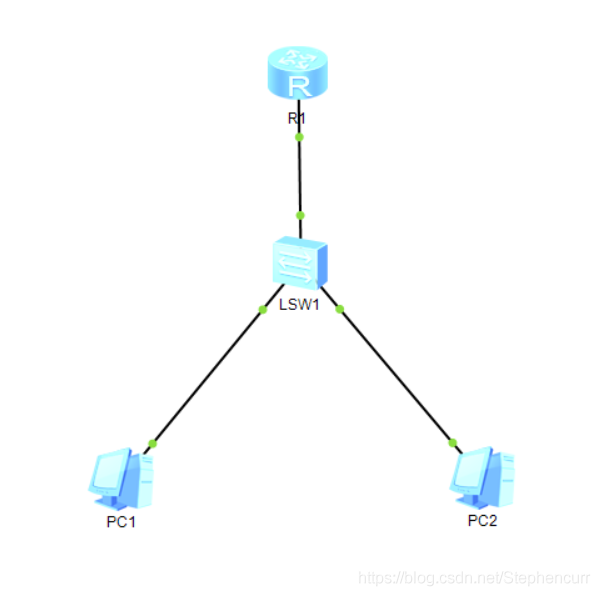

4.1创建三台PC机、一台交换机和一台路由器，实现相互通信

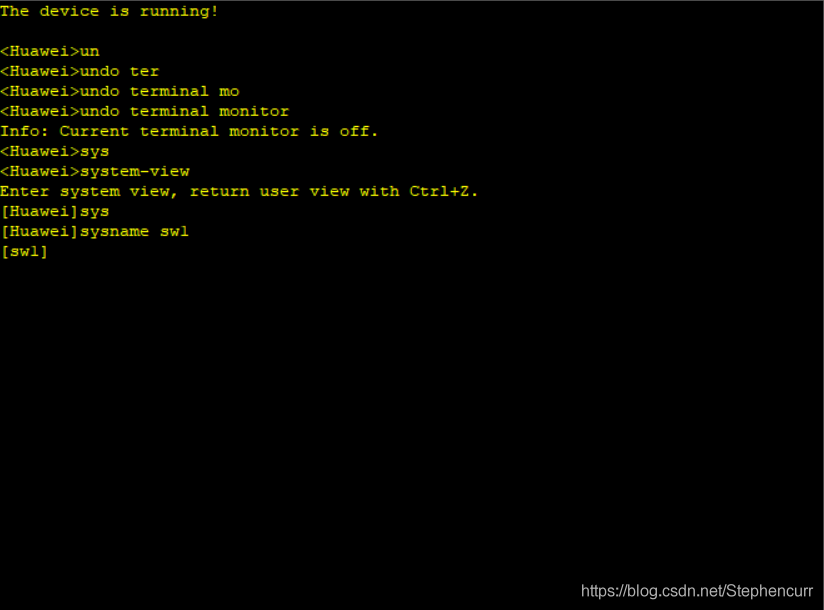

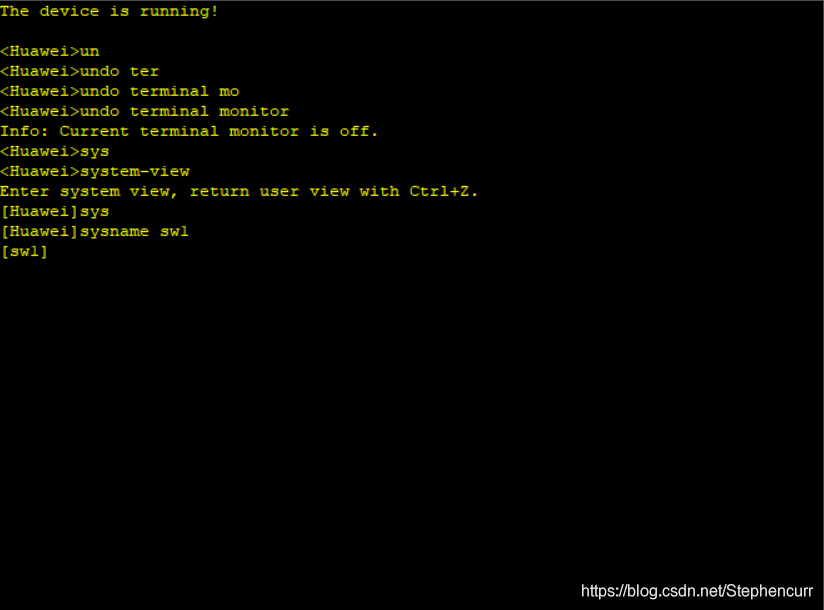

4.2输入三条必写命令

4.3设置页面永不超时

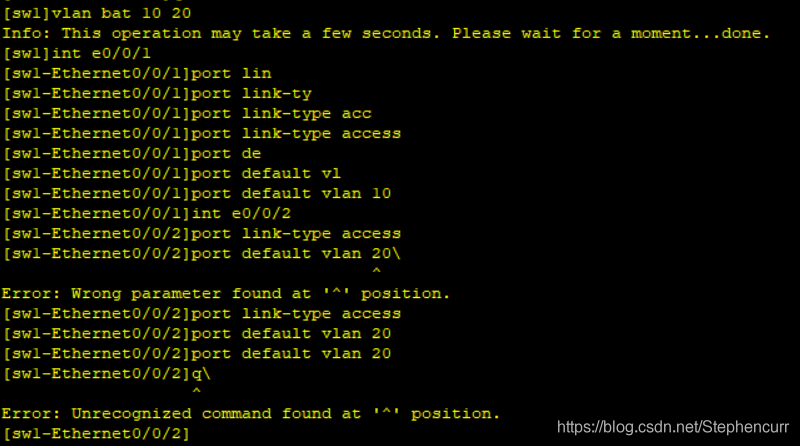

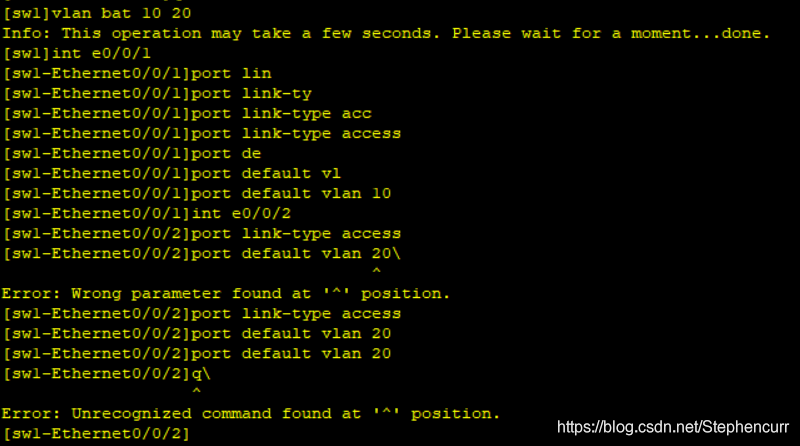

4.4创建vlan并将该接口划分进对应的vlan

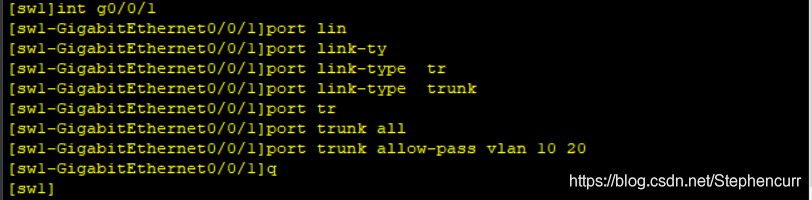

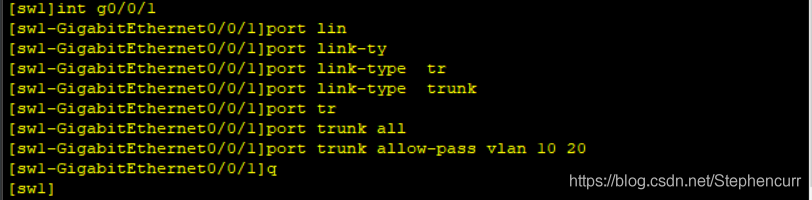

4.5放行10、20进入白名单通信

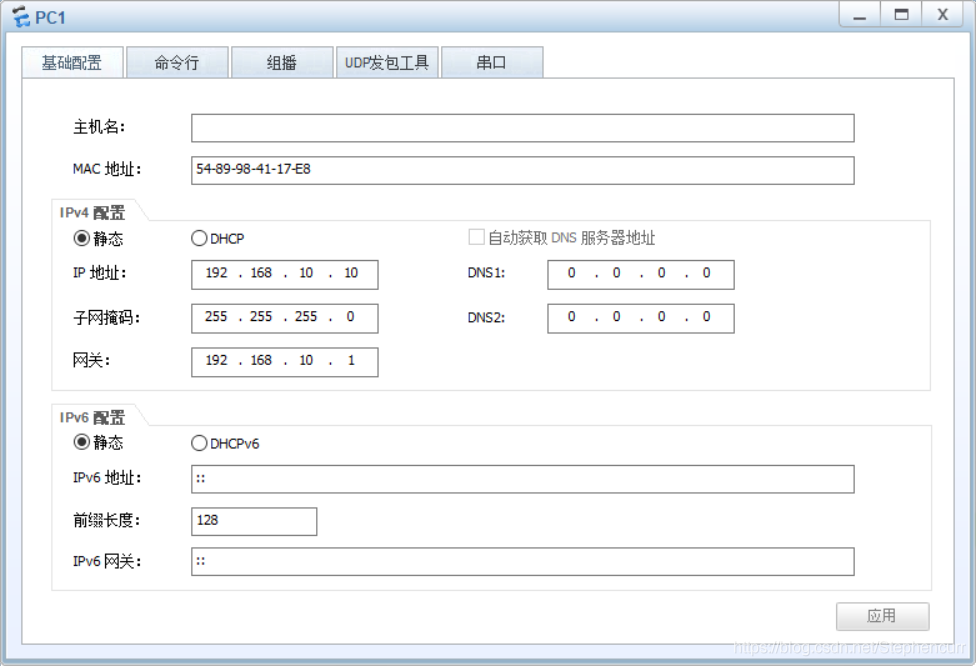

4.6配置二台PC机IP地址

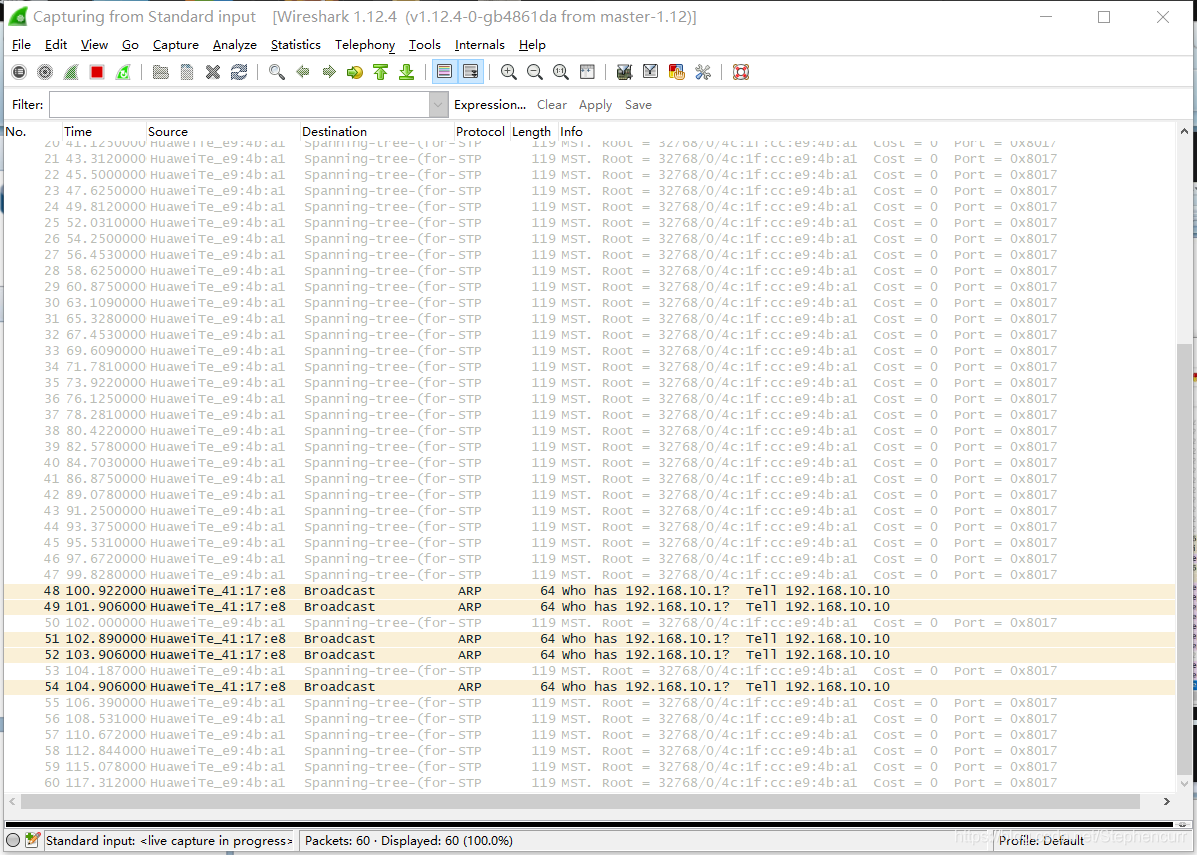

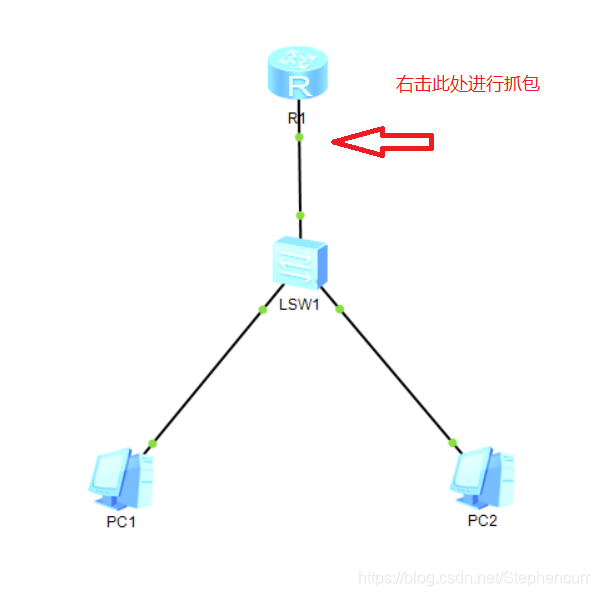

4.7进行抓包

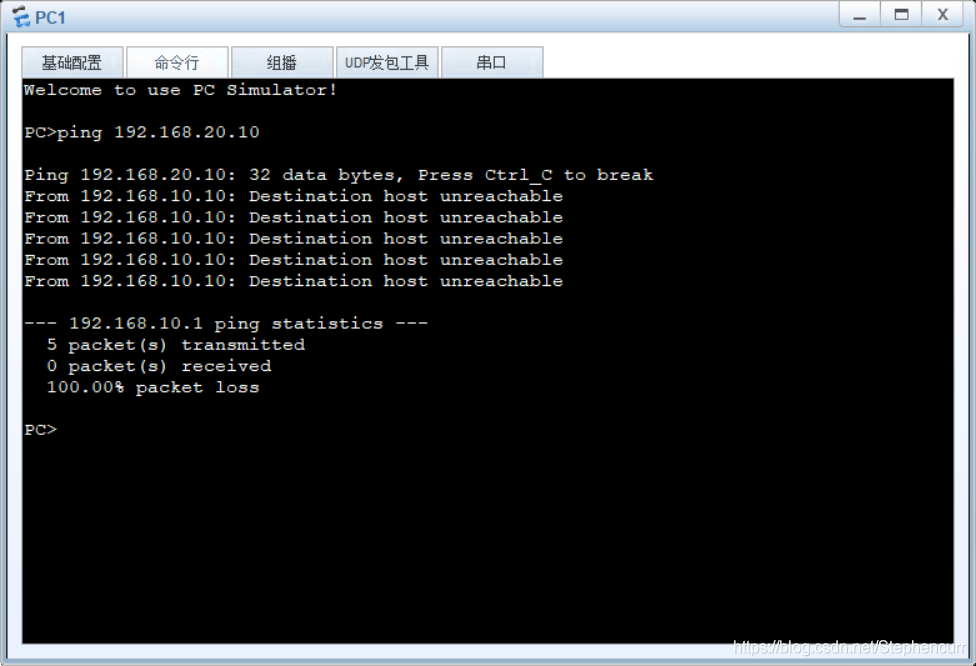

4.8ping一下IP地址

4.9数据通信，实验完成…

五、总结

5.1打上对应标签的数据经由trunk（主干）链路验证这个vlan id是不是在trunk链路的白名单范围内，无条件放行，若不在白名范围内，则该流量不予通过.
5.2情况一：同一台交换机相同vlan间通信，查看本地mac地址表，将打了相同pvid标签的数据包转发到对应的端口上去
5.3情况二：跨交换机，通过trunk技术实现多vlan数据通信，可以帮助我们实现相同vlan通信
5.4单臂路由
组成：一台二层交换机和一台路由器
5.5三层交换
组成：三层交换机
vlan封装的方式：802.1q
