visio绘制正弦波余弦波并修剪的方法

工具

Microsoft visio 2019

操作步骤

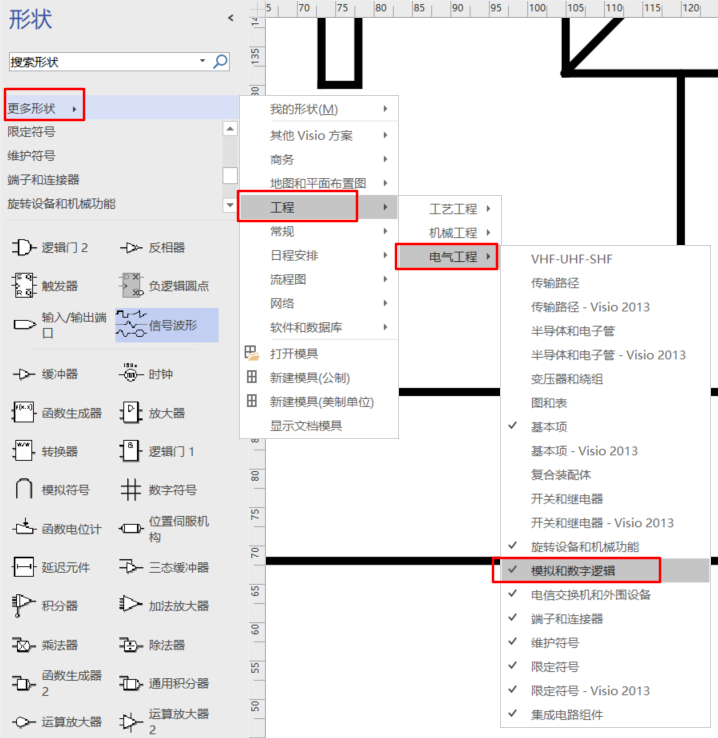

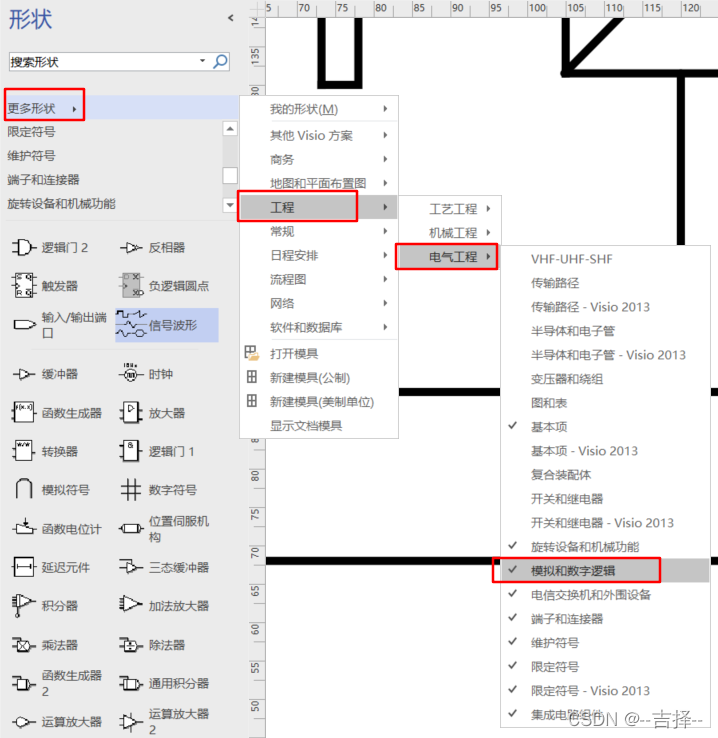

1.形状-更多形状-工程-电气工程-模拟和数字逻辑

在这里插入图片描述

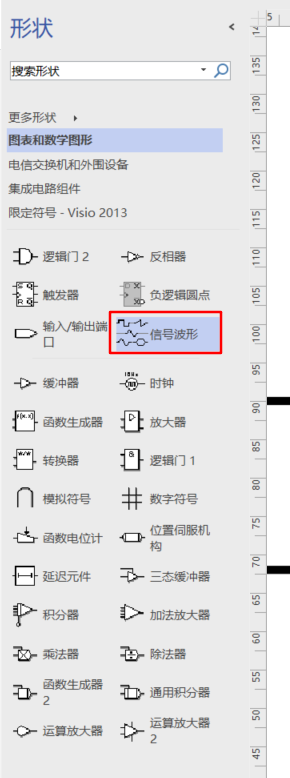

2.选中信号波形，拖到画布中

在这里插入图片描述

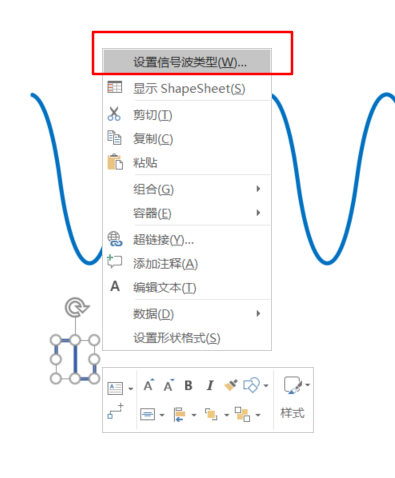

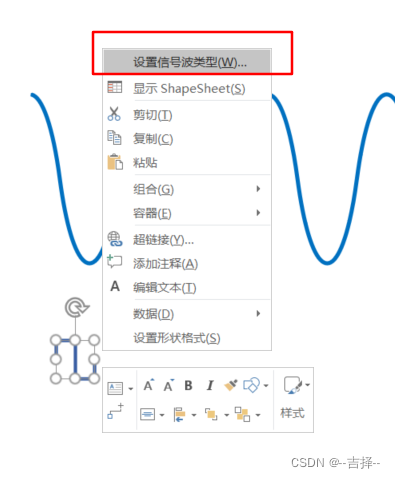

3.单击右键-设置信号波类型

在这里插入图片描述

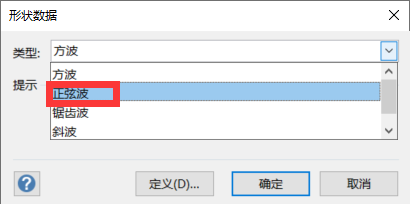

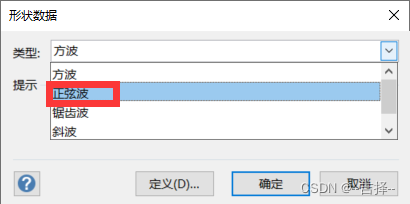

选择正弦波
在这里插入图片描述

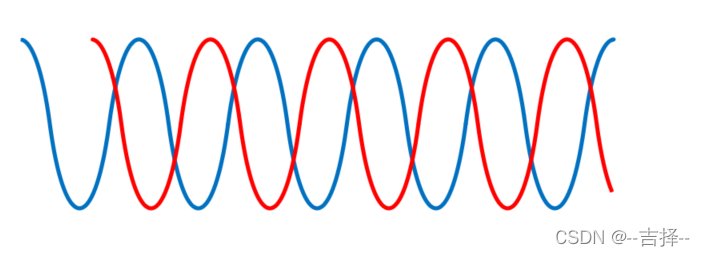

4.如果需要多个周期的正弦波，复制拼接即可。

在这里插入图片描述

5.如果需要余弦波或者修剪成特定形状需要一下步骤

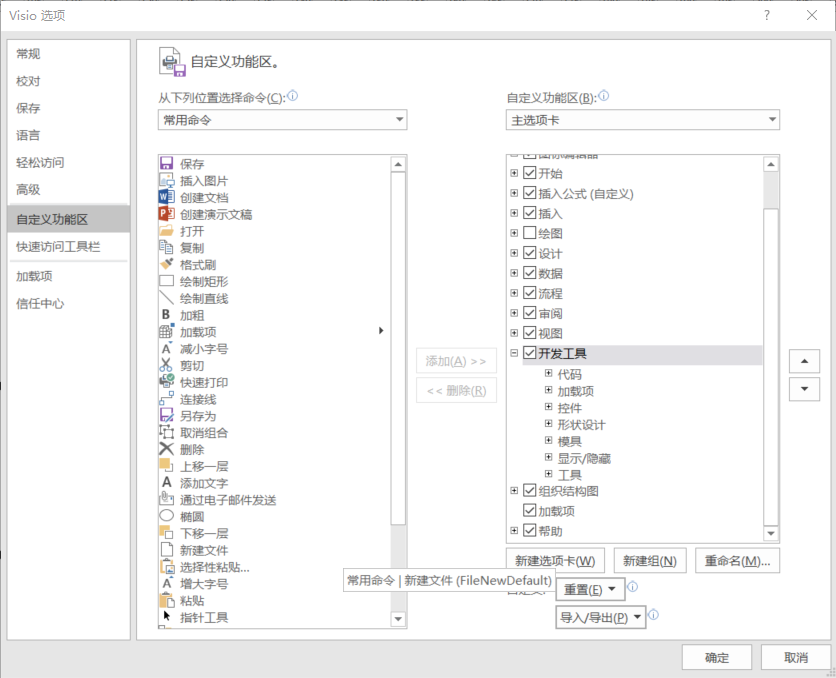

5.1文件-选项-自定义功能区-勾选开发工具前面的对号

在这里插入图片描述

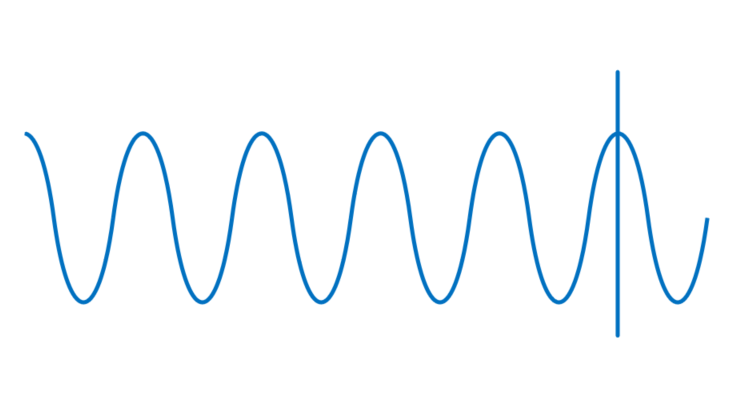

5.2 在需要修剪的位置画一条直线

在这里插入图片描述
全选波形和辅助线

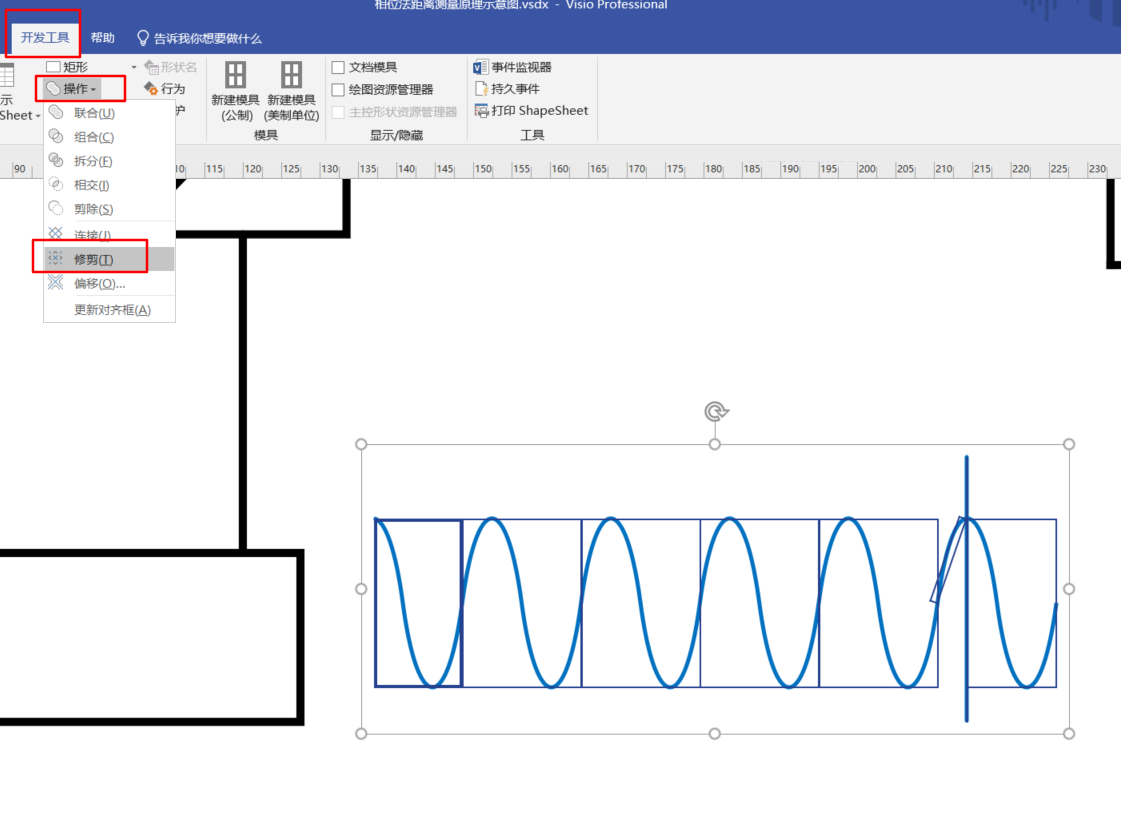

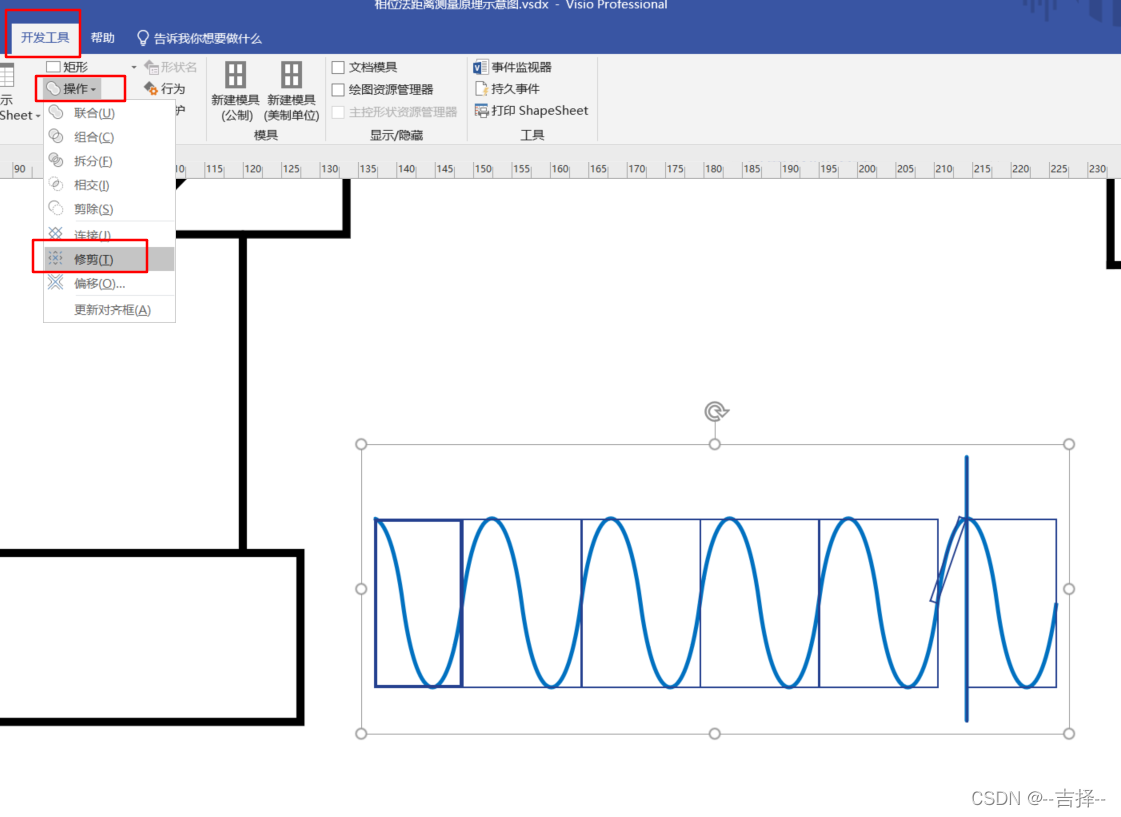

开发工具-操作-修剪
在这里插入图片描述
已经可以单独框选右边的部分波形了

在这里插入图片描述

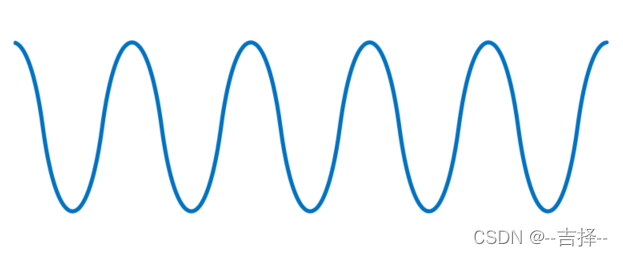

选中删除即可，再把辅助线删掉，就ok了
在这里插入图片描述

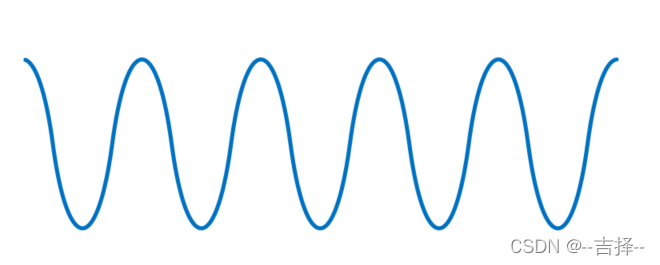

一张效果图

在这里插入图片描述
