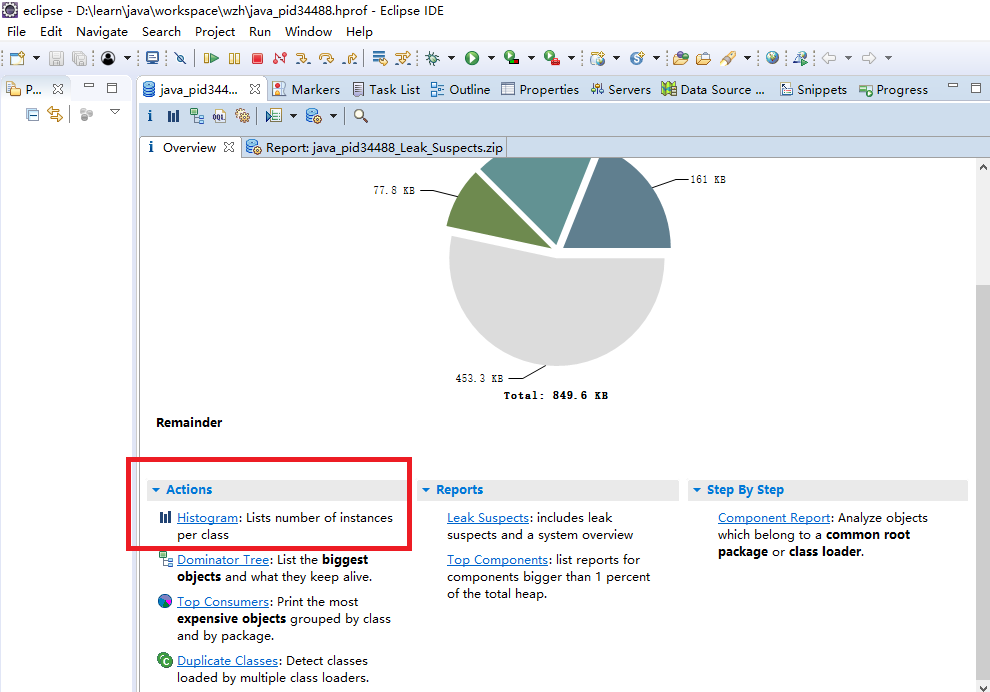

1、柱状图 histogram

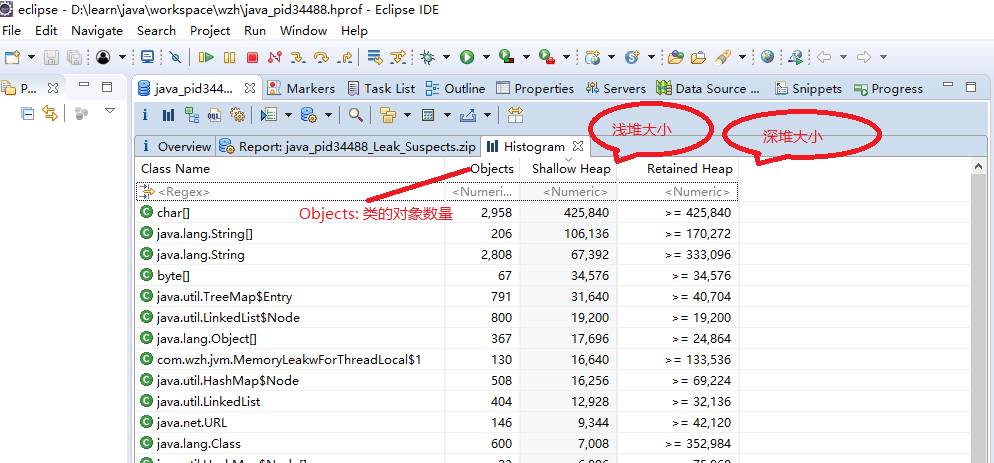

图1

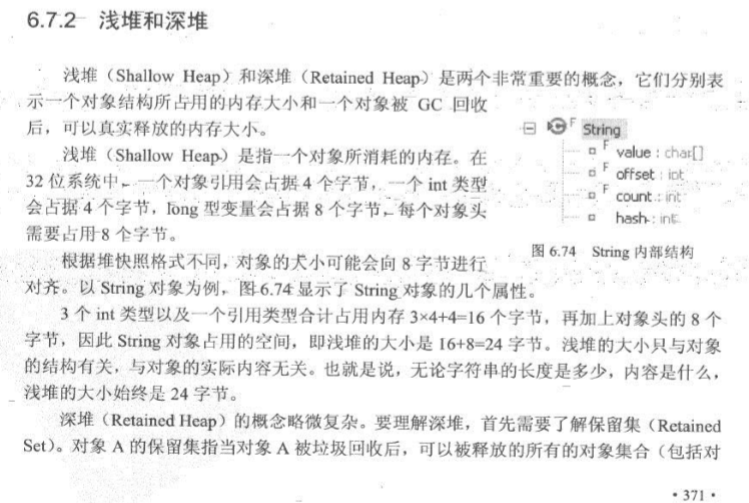

2、深堆和浅堆 （from 葛一鸣的 《java程序性能优化》）
浅堆（Shallow Heap）和深堆 (Retained Heap)是两个非常重要的概念，它们分别表示一个对象结构所占用的内存大小和一个对象被GC回收后，可以真实释放的内存大小。

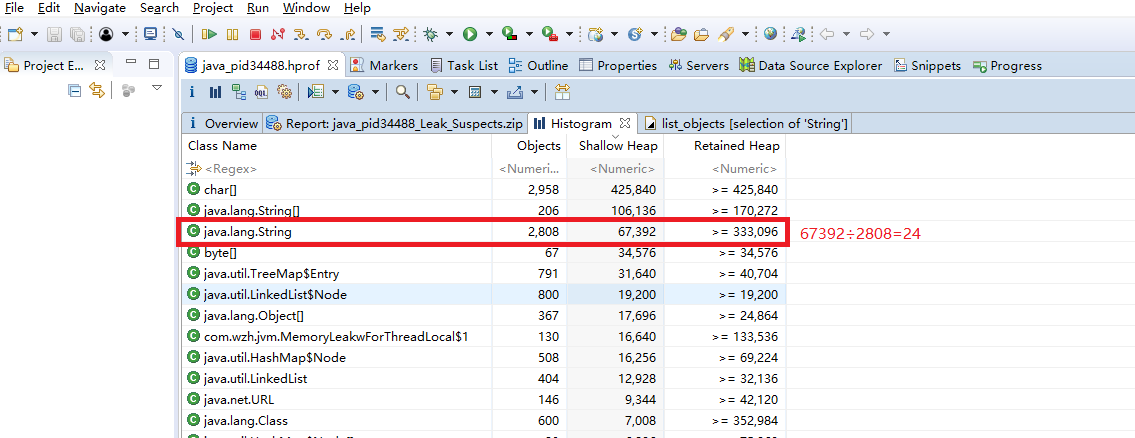

浅堆（Shallow Heap)指一个对象消耗的内存。在32位系统中，一个对象引用会占用四个字节，一个int类型会占用四个字节，long类型会占据8个字节，每个对象头需要占用8个字节。

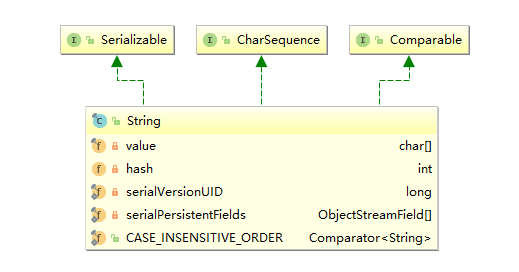

图2、 String类结构（String.java ->右键->Show Diagrams->选显示字段 f）
保留集（Retained Set）:对象A的保留集指当前对象A被垃圾回收后，会被释放的所有的对象集合（包括对象A本身），即对象A的保留集可以被认为只能通过对象A被直接或者间接访问到的所有对象的集合。通俗地说，就是指对象A所持有的对象的集合。
深堆（Retained Heap）: 对象的保留集中所有的对象的浅堆大小之和。
注意：浅堆指对象本身占用的内存，不包括其内部引用对象的大小。一个对象的深堆指只能通过该对象访问到的（直接或间接）所有对象的浅堆之和，即对象被回收后，可以释放的真实空间。

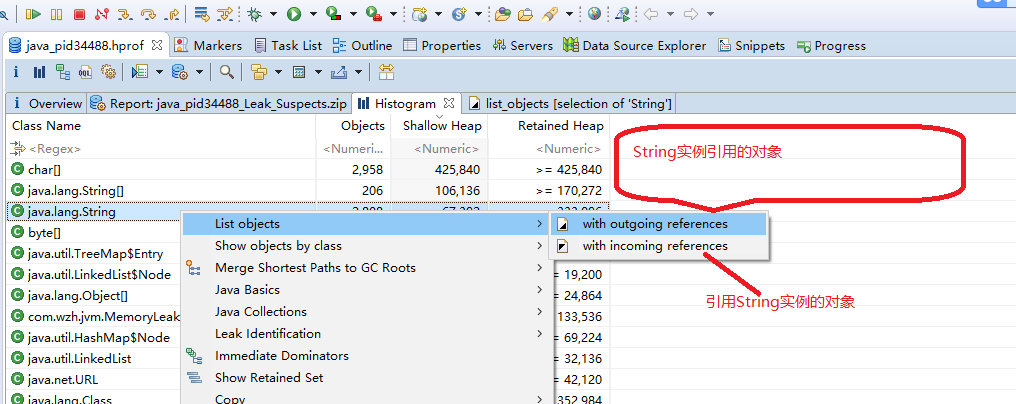

3、对象间的引用关系
