网络安全

隔离网络，网络安全，需要使用vlan来实现网络隔离

Vlan：虚拟局域网

acl：访问控制

1.1网络隔离

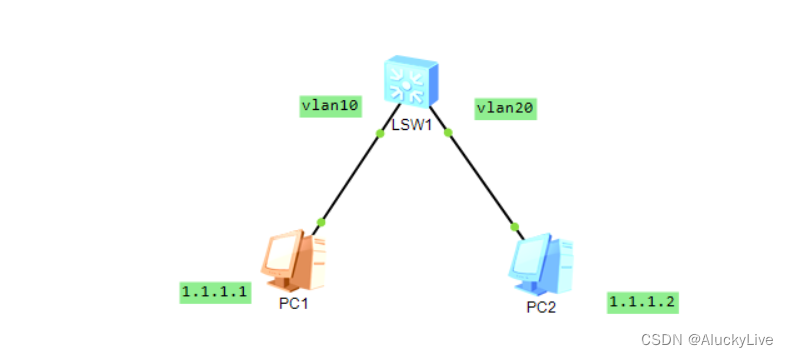

准备设备

1、配置pc1、pc2的IP地址

2、交换机创建vlan10，vlan20

3、测试pc1和pc2的连通性

4、将两个接口放进不同的vlan

交换机的接口有三种模式

Access：链接终端

Trunk：链接交换机

hybrid：交换机上得默认模式

将g0/0/1接口添加到vlan10

将g0/0/2接口添加到vlan20

system-view

创建vlan10、vlan20

vlan 10

vlan 20

查询创建的情况

display vlan

添加接口

int g0/0/1

port link-type access

port defualt vlan 10

int g0/0/2

port link-type access

port defualt vlan 20

pc1和pc2测试网络的连通性，是否隔离成功

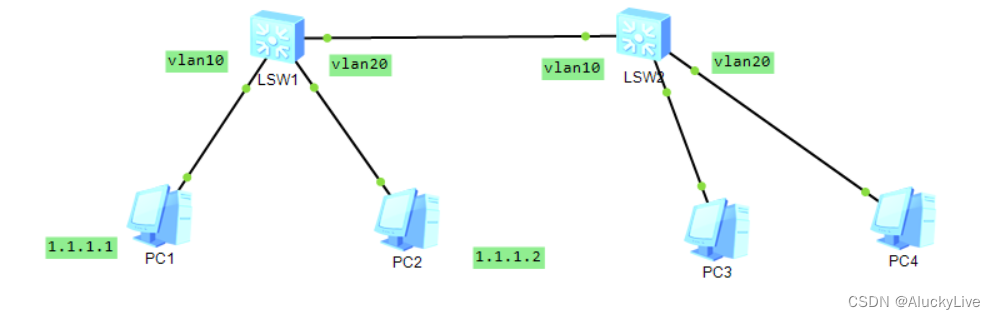

准备设备

1、如上所配置进行配置交换机和pc机

2、对新添加的trunk口进行配置

LSW1设备

trunk口配置

system-view

int g0/0/3

port link-type trunk

port trunk allow-pass vlan all

或者使用以下命令

port trunk allow-pass vlan 10

port trunk allow-pass vlan 20

LSW2设备

vlan划分

system-view

vlan 10

vlan 20

int g0/0/2

port link-type access

port default vlan 10

int g0/0/3

port link-type access

port default vlan 20

trunk口配置

int g0/0/1

port link-type trunk

port trunk allow-pass vlan all

测试连通性

pc1与pc3

ping 1.1.1.3

pc2与pc4

ping 1.1.1.4

1.2 三层交换技术

使用两个交换机，使用三层交换机进行故障隔离，及连通，防止攻击

三层交换机一般有着过滤的功能防止攻击

1、配置pc地址及网关

pc1、pc2分别网关为1.1.1.254/2.2.2.254

2、配置二层交换机

LSW2

system-view

vlan 10

vlan 20

int g0/0/1
port link-type access
port default vlan 10
quit
int g0/0/2
port link-type access
port default vlan 20
quit
int g0/0/3
port link-type trunk
port trunk allow-pass vlan all

3、配置三层网络交换机

system-view
vlan 10
vlan 20
interface vlanif 10
ip add 1.1.1.254 255.255.255.0
quit
interface vlanif 20
ip add 2.2.2.254 255.255.255.0
quit
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

4、测试pc1/pc2的连通性

这时可以正常ping通，可以正常通信

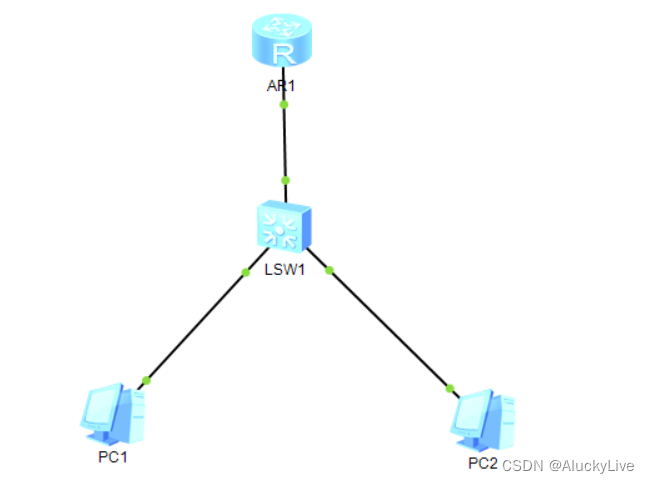

1.3 单臂路由

1、配置pc1/pc2的ip地址

2、配置LSW1的接口

system-view
vlan 10
vlan 20
int g0/0/2
port link-type access
port default vlan 10
int g0/0/3
port link-type access
port default vlan 20
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all

3、配置AR1路由器

system-view
int g0/0/0.10
int g0/0/0.20
dot1q termintion vid 20
arp broadcast enable
ip address 2.2.2.254 255.255.255.0

int g0/0/0.10
dot1q termintion vid 10
arp broadcast enable
ip address 1.1.1.254 255.255.255.0

4、测试pc1/pc2的连通性

此时应正常ping通

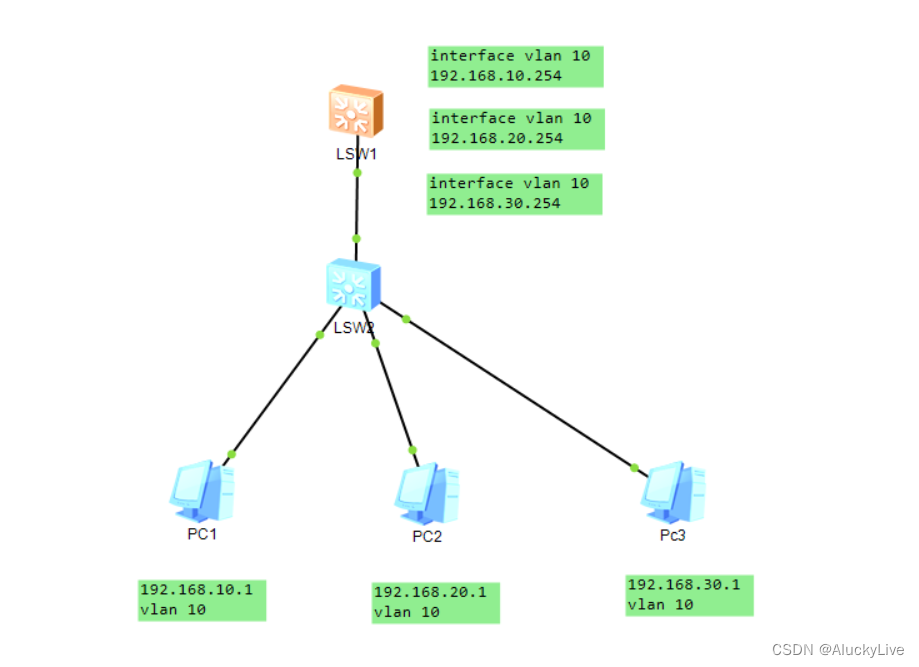

1.4 ACL访问控制

1、配置pc1/pc2/pc3的网络地址及网关

网关配置

192.168.10.254

192.168.20.254

192.168.30.254

2、配置LSW2配置新添加的接口

system-view
vlan 30
int g0/0/4
port default vlan 30

3、配置LSW1配置IP地址

system-view
vlan 30
int g0/0/1
interface vlanif 30
ip add 192.168.30.254 255.255.255.0
port link-type trunk
port trunk allow-pass vlan all

4、测试pc1/pc2/pc3的网络连通性

5、配置acl规则

实现pc1访问pc3不通

LSW1上配置网关地址

system-view
vlan 10
vlan 20
vlan 30
int g0/0/1
port link-type trunk
port trunk allow-pass vlan all
quit
interface vlanif 10
ip add 192.168.10.254 255.255.255.0
quit
interface vlanif 20
ip add 192.168.20.254 255.255.255.0
quit
interface vlanif 30
ip add 192.168.30.254

LSW1上配置ACL访问控制

创建高级访问控制

acl name test ?
acl name test ad
rule deny ip source 192.168.10.0 0.0.0.255 destination 192.168.30.0 0.0.0.255
rule permit ip source any destination any
int g0/0/1
traffic-filter inbound acl name test

查看acl规则

display acl all

测试pc1访问pc3

测试结果访问不通为正常
