S32K14X-ADC学习笔记
S32K14x包含两个12位ADC模块：ADC0和ADC1；而S32K11x只包含一个12位的ADC模块：ADC0。
1、ADC通道数
每个ADC最多支持32个外部模拟输入通道，但设备上出现的确切ADC通道号与下表所示的软件包不同。
芯片的ADCx_SC1n[ADCH]位配置符合该芯片的最大通道配置：
2、ADC硬件交错通道
该设备上的硬件交错实现如下：
①、ADC0_4和ADC1_14通道交错在PTB0上；
②、ADC0_5和ADC1_15通道交错在PTB1上；
③、ADC0_8和ADC1_8通道交错在PTB13上；
④、ADC0_9和ADC1_9通道交错在PTB14上；
3、ADC触发器源
4、ADC特征
1、线性连续逼近算法，高达12位分辨率；
2、最多有32个单端外部模拟输入；
3、单端12位、10位和8位输出模式；
4、单端输出以右对齐的格式输出；
5、单一的或连续的转换模式；
6、在单次转换后自动恢复到空闲状态；
7、可配置的采样时间和转换速度/功率；
8、转换完成/硬件平均完成的标志和中断；
9、输入时钟可从多达四个源中进行选择；
10、在低功率模式下操作，以实现低噪音；
11、可选择的硬件转换触发器与硬件通道的选择；
12、自动比较与中断的小于、大于或等于、在范围内、或超出范围的可编程值；
13、硬件平均化；
14、可选择的电压参考：外部或备用；
15、自校准模式。
5、ADC内存映射及寄存器
5.1、内存映射
ADC0 base address: 4003_B000h
ADC1 base address: 4002_7000h
5.2、比较重要的寄存器
ADC状态控制寄存器-SC1~SC3
用于软件和硬件触发的操作模式。
ADC配置寄存器-CFG1
配置寄存器1（CFG1）用于选择操作模式、时钟源、时钟划分。
ADC配置寄存器-CFG2
6、ADC配置流程
adc.c文件
#include "adc.h"
/******************************************************************************
*函 数：ADC_Init
*功 能：ADC模块初始化
*参 数：
nadc： ADC模块 ADC0、ADC1
nbit： adc分辨率
*返回值：无
*备 注：无
*******************************************************************************/
void ADC_Init(ADC_Type *base, ADC_nbit nbit)
{
//初始化ADC时钟
if(base == ADC0)
{
PCC->PCCn[PCC_ADC0_INDEX] &=~ PCC_PCCn_CGC_MASK; /* Disable clock to change PCS */
PCC->PCCn[PCC_ADC0_INDEX] |= PCC_PCCn_PCS(1); /* PCS=1: Select SOSCDIV2 */
PCC->PCCn[PCC_ADC0_INDEX] |= PCC_PCCn_CGC_MASK; /* Enable bus clock in ADC */
}
else
{
PCC->PCCn[PCC_ADC1_INDEX] &=~ PCC_PCCn_CGC_MASK; /* Disable clock to change PCS */
PCC->PCCn[PCC_ADC1_INDEX] |= PCC_PCCn_PCS(1); /* PCS=1: Select SOSCDIV2 */
PCC->PCCn[PCC_ADC1_INDEX] |= PCC_PCCn_CGC_MASK; /* Enable bus clock in ADC */
}
base->SC1[0] = ADC_SC1_ADCH(1) /* ADCH=1F: Module is disabled for conversions */
| ADC_SC1_AIEN(0);/* AIEN=0: Interrupts are disabled */
base->CFG1 = ADC_CFG1_ADICLK(0) /* Only ALTCLK1 is available */
| ADC_CFG1_ADIV(0) /* ADIV=0: Prescaler=1 */
| ADC_CFG1_MODE(nbit);/* 0b00: 8-bit, 0b01: 12-bit, 0b10: 10-bit */
base->CFG2 = 0x00000000C; /* SMPLTS=12(default): sample time is 13 ADC clks */
base->SC2 = 0x00000000; /* ADTRG=0: SW trigger */
/* ACFE,ACFGT,ACREN=0: Compare func disabled */
/* DMAEN=0: DMA disabled */
/* REFSEL=0: Voltage reference pins= VREFH, VREEFL*/
base->SC3 = 0x00000000; /* CAL=0: Do not start calibration sequence */
/* ADCO=0: One conversion performed */
/* AVGE,AVGS=0: HW average function disabled */
}
/******************************************************************************
*函 数：ADC_Read
*功 能：ADC采集一次
*参 数：
base： ADC模块 ADC0、ADC1
chn ： adc通道
*返回值：ADC值（uint16_t类型）
*备 注：无
*******************************************************************************/
uint16_t ADC_Read(ADC_Type *base, ADC_CH chn)
{
uint16_t adc_result=0;
base->SC1[0]&=~ADC_SC1_ADCH_MASK; /* Clear prior ADCH bits */
base->SC1[0] = ADC_SC1_ADCH(chn); /* Initiate Conversion */
while(!((base->SC1[0] & ADC_SC1_COCO_MASK)>>ADC_SC1_COCO_SHIFT)); /* Wait for completion */
adc_result = base->R[0]; /* For SW trigger mode, R[0] is used */
return (uint16_t)(adc_result); /* Convert result to mv for 0-5V range */
}
/******************************************************************************
*函 数：ADC_Ave
*功 能：ADC平均滤波
*参 数：
nadc： ADC模块 ADC0、ADC1
chn ： adc通道
N ： 平均滤波次数
*返回值：ADC滤波值
*备 注：无
*******************************************************************************/
uint16_t ADC_Ave(ADC_Type *base, ADC_CH chn,uint16_t N)
{
uint32_t tmp = 0;
uint8_t i;
for(i = 0; i < N; i++)
{
tmp += ADC_Read(base, chn);
}
tmp = tmp / N;
return (uint16_t)tmp;
}
adc.h文件
#ifndef __ADC_H__
#define __ADC_H__
#include "S32K142.h" /* include peripheral declarations S32K144 */
typedef enum
{
ADC_SE0=0,
ADC_SE1=1,
ADC_SE2=2,
ADC_SE3=3,
ADC_SE4=4,
ADC_SE5=5,
ADC_SE6=6,
ADC_SE7=7,
ADC_SE8=8,
ADC_SE9=9,
ADC_SE10=10,
ADC_SE11=11,
ADC_SE12=12,
ADC_SE13=13,
ADC_SE14=14,
ADC_SE15=15,
}ADC_CH;
//精度位数
typedef enum ADC_nbit
{
ADC_8bit = 0x00,
ADC_10bit = 0x02,
ADC_12bit = 0x01,
} ADC_nbit;
/******************************************************************************
*函 数：ADC_Init
*功 能：ADC模块初始化
*参 数：
nadc： ADC模块 ADC0、ADC1
nbit： adc分辨率
*返回值：无
*备 注：无
*******************************************************************************/
void ADC_Init(ADC_Type *base, ADC_nbit nbit);
/******************************************************************************
*函 数：ADC_Read
*功 能：ADC采集一次
*参 数：
base： ADC模块 ADC0、ADC1
chn ： adc通道
*返回值：ADC值（uint16_t类型）
*备 注：无
*******************************************************************************/
uint16_t ADC_Read(ADC_Type *base, ADC_CH chn);
/******************************************************************************
*函 数：ADC_Ave
*功 能：ADC平均滤波
*参 数：
nadc： ADC模块 ADC0、ADC1
chn ： adc通道
N ： 平均滤波次数
*返回值：ADC滤波值
*备 注：无
*******************************************************************************/
uint16_t ADC_Ave(ADC_Type *base, ADC_CH chn,uint16_t N);
#endif
main.c文件
#include "include.h"
//延时
void delayms(int ms)
{
volatile uint32_t i = 0;
while(ms--)
{
for (i = 0; i < 10000; ++i)
{
__asm("NOP"); /* delay */
}
}
}
int main(void)
{
SOSC_init_8MHz(); /* Initialize system oscilator for 8 MHz xtal */
SPLL_init_160MHz(); /* Initialize SPLL to 160 MHz with 8 MHz SOSC */
NormalRUNmode_80MHz(); /* Init clocks: 80 MHz sysclk & core, 40 MHz bus, 20 MHz flash */
char txt[32];
uint16_t ADC_temp[8];
ADC_Init(ADC1, ADC_12bit); //初始化ADC1
uartInit(UART0, 115200);

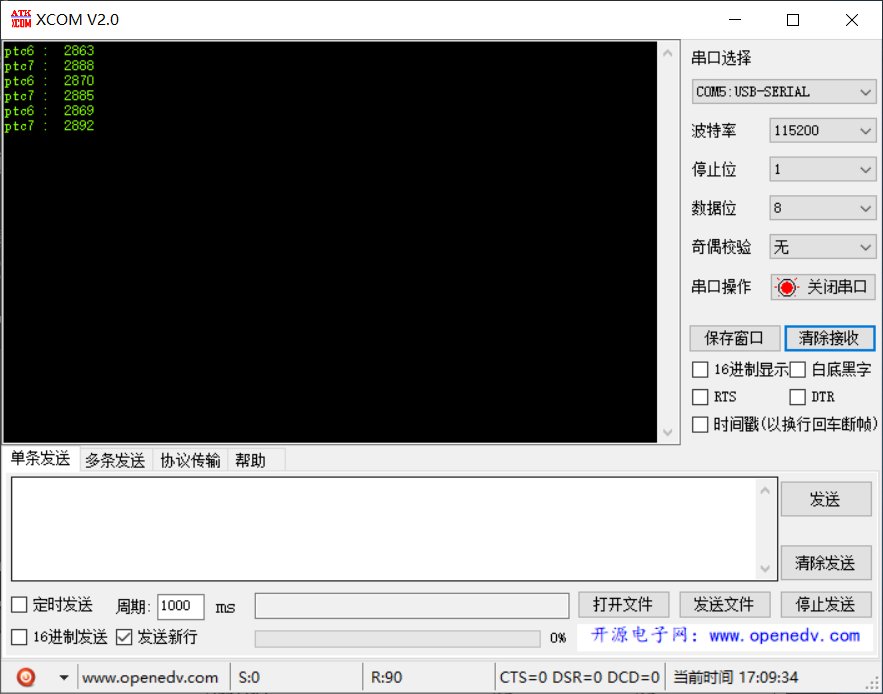

ADC_temp[3] = ADC_Ave(ADC1, ADC_SE4 , 10); //PTC6
printf("ptc6 : %5d \n", ADC_temp[3]);
ADC_temp[2] = ADC_Ave(ADC1, ADC_SE5 , 10); //PTC7
printf("ptc7 : %5d \n", ADC_temp[2]);
while(1)；
return 0;
}
