浅谈Jacoco原理

在上一篇文章中(戳我阅读)我们已经探讨了Jacoco与SonarQube结合后单元测试覆盖率的计算方式，那么这次我们来聊一聊Jacoco获取单元测试覆盖率的原理。 01 单元测试覆盖率工具 目前对于Java来说，主要有Jacoco、JCov、Clover、Cobertura、Serenity、EMMA等工具来获取单元覆盖率，简单介绍如下：

• Jacoco：目前使用最广泛的开源代码覆盖率工具，它最大的特性是支持通过Java Agent的方式在线对字节码进行插桩，也支持通过离线的方式进行插桩。目前与SonarQube、Jenkins、IDEA、Gradle等工具都有插件集成。
• JCov：最早的代码覆盖率工具，从Sun JDK的Java 1.1版本就开始使用，到目前也支持离线插桩与通过Java Agent形式的在线插桩。
• Clover：是Atlassian(Jira与Confluence的那家公司)推出的商业版工具，与免费开源的Jacoco相比，功能自然更多。详细的功能介绍可查看参考文章。此外有开源的OpenClover供大众使用。
• Cobertura：也是一款使用者较多的覆盖率工具，与Jacoco相比它只有离线插桩模式，且扫描时间比Jacoco要慢一些。
• EMMA：Jacoco是其替代者，且不支持JDK8，目前使用者逐渐减少。

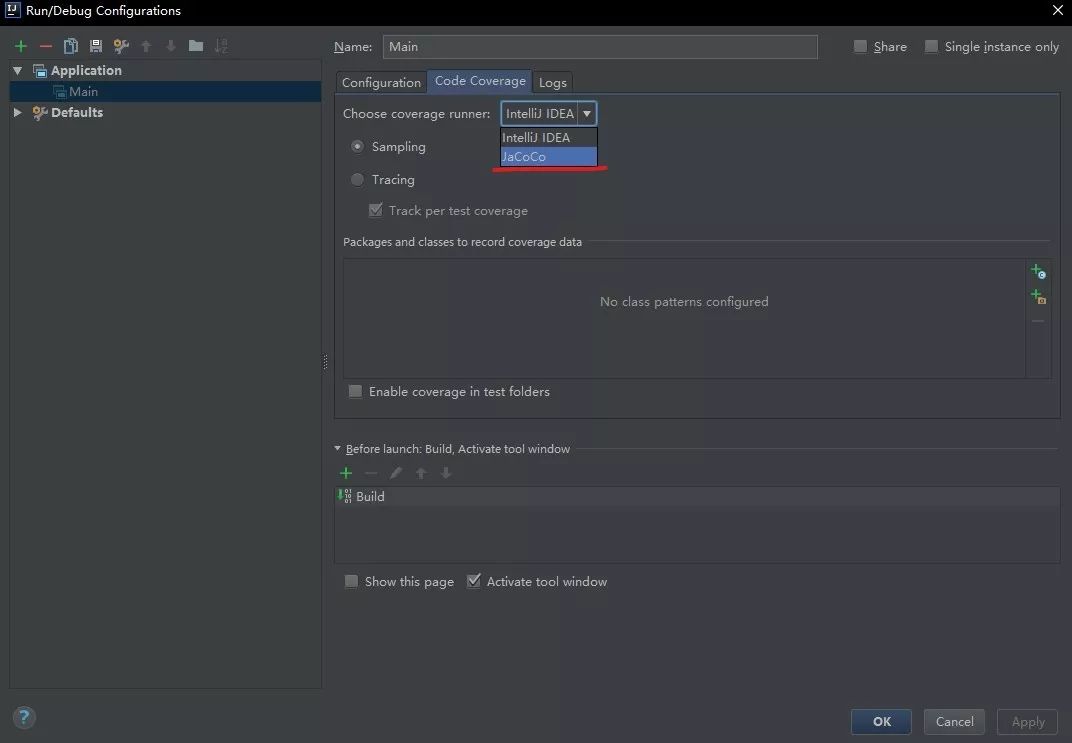

此外IDEA也提供了自己的代码覆盖率工具，不过为了保证本地覆盖率与服务器扫描后的覆盖率一致，建议在工具中将扫描引擎修改为Jacoco，如下图：02 Jacoco覆盖率获取原理

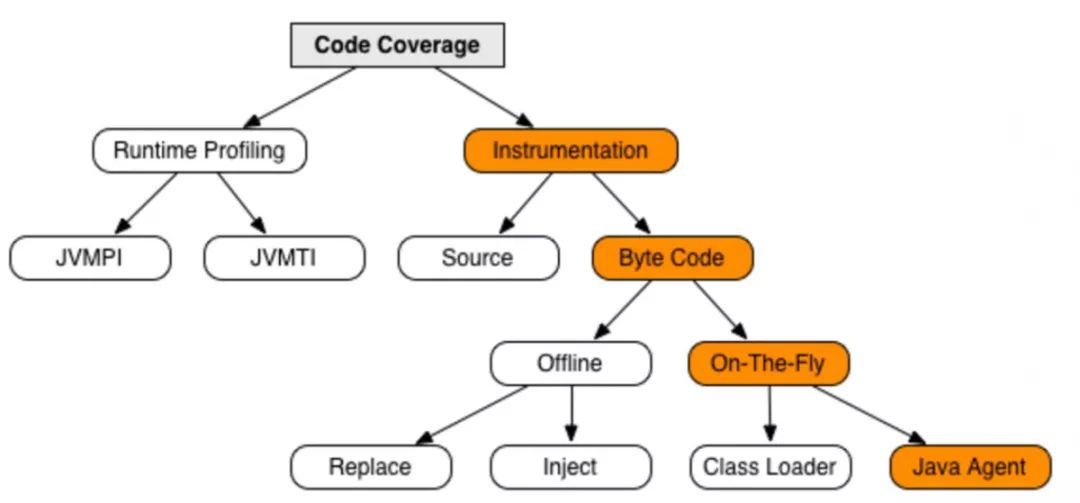

上图展示了代码覆盖率获取的方式，主要可以分为两种：第一种是运行时性能分析(Runtime Profiling)，它又可以分为JVMPI(Java Virtual Machine Profiling Interface，JVM性能分析接口)与JVMTI(Java Virtual Machine Tool Interface，JVM工具接口，在JDK6中取代JVMPI与JVMDI，是Java平台调试器架构中最低的层级)；第二种是插桩(Instrumentation)，其中以插桩为主流。

在插桩方式中又可以分为源码插桩与字节码插桩。源码插桩会在编译前修改代码，在实践过程中就会有这样的问题——流水线编译报错的行数与开发人员看到的行数不一致。而在字节码插桩中，又可以分为On-The-Fly(在线)与Offline(离线)两种模式。在线模式可细分为类加载与代理，而离线模式可细分为替换与注入。在字节码插桩的模式中，Jacoco除了不支持离线替换外，其他都支持。

Jacoco与Cobertura都通过ASM框架来修改字节码，不仅可以修改class文件，还可以修改jar文件。

ASM是一个通用的Java字节码操作和分析框架。它可以用于修改现有类或直接以二进制形式动态生成类。ASM提供了一些常见的字节码转换和分析算法，可以从中构建自定义复杂转换和代码分析工具。

03 插桩模式 这里详细介绍下On-The-Fly插桩与Offline插桩：

• On-The-Fly
  • Java Agent：通过在JVM中-javaagent参数指定特定的jar文件启动插桩代理程序，并在加载class时对其进行插桩。
  • Class Loader：通过自定义类加载器在类加载前对class进行插桩。
• Offline：在编译时对文件进行插桩，生成插过桩的class文件或jar包。其中替代的方式是指插桩会生成新的class，注入的方式是指在原有class文件上进行修改。

两者的主要区别是在线模式是类加载时被插桩(插桩的类不会保留在磁盘中，重要，下文会提到)，离线模式是类加载前就被插桩了。相比之下在线模式会使获取覆盖率的过程更简单，并且Jacoco官方认为离线模式有许多问题(并没有说具体有什么问题-_-||)，推荐采用在线方式获取覆盖率，如果使用离线模式的话也需要在执行后恢复被插桩的类。 但在线模式有不适合的四大场景：

• 不支持Java Agent的运行时环境；
• 无法配置JVM选项的部署；
• 字节码需要转换为另一个VM，如Android Dalvik VM；
• 修改字节码过程中与其他Agent冲突；

04PowerMock与Jacoco的冲突 开发人员在编写单元测试代码时，会使用Mockio、PowerMock等工具来做一些mock(模拟对象)，其中PowerMock主要用来mock掉一些静态方法或私有方法。 在实践过程中，我们发现许多使用PowerMock的代码明明编写了单元测试，但覆盖率却无法收集，这是怎么回事呢？ 原因是PowerMock同样使用了插桩的方式对class文件进行了修改，如果Jacoco采用在线模式的插桩方式，那么插桩后的class并不保存在磁盘中，PowerMock再去插桩的时候仍然是个干净的class。因此如果需要让PowerMock的代码也能收集到覆盖率，那就需要修改Jacoco的插桩模式至离线模式。Pom.xml的demo如下：

...

org.jacoco

jacoco-maven-plugin

0.8.4

default-instrument

instrument

default-restore-instrumented-classes

restore-instrumented-classes

report

prepare-package

report

target/coverage-reports/jacoco-unit.exec

org.apache.maven.plugins

maven-surefire-plugin

3.0.0-M3

target/coverage-reports/jacoco-unit.exec

...

0 5总结 这回主要和大家简单介绍了主流的代码覆盖率工具以及基本原理，然后针对在实践中出现的代码覆盖率为0的情况，介绍了如何修改Jacoco的插桩模式。那么相信在各种工具的辅助下，我们能够提升代码质量，不断减少缺陷的产生。参考文档Java code coverage tools：https://en.wikipedia.org/wiki/Java_code_coverage_tools浅谈代码覆盖率：https://tech.youzan.com/code-coverage/JAVA代码覆盖率工具JaCoCo-原理篇：https://cloud.tencent.com/developer/article/1038055JaCoCo Implementation Design：https://www.jacoco.org/jacoco/trunk/doc/implementation.htmlCode coverage with JaCoCo：https://github.com/powermock/powermock/wiki/Code-coverage-with-JaCoCoComparison of code coverage tools：https://confluence.atlassian.com/clover/comparison-of-code-coverage-tools-681706101.htmlOffline Instrumentation：
