tif 高程_DEM数据如何生成高程点

这次给大家介绍一个arcgis里的实用功能：通过地形数据提取高程点。

首先做好准备工作：

1.地形数据下载获取

可以看一下我之前写的帖子，介绍了如何下载地形数据。

用Arcgis配出一张DEM专题图​zhuanlan.zhihu.com

2.辅助数据下载

县级行政边界：链接: https://pan.baidu.com/s/1ZBBHoN2PiTiJJeFyYH6LgQ 提取码: k6sy

地形数据下载完成后，通过矢量边界数据裁剪得到了下图的地形数据，


找到arctoolbox->3d analyst工具->转换->栅格转多点功能，如下图：

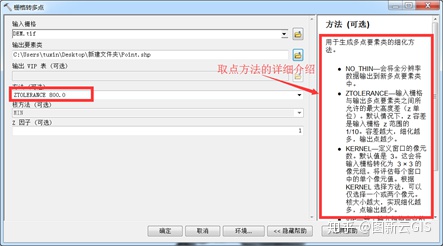

弹出功能对话框后，依次输入栅格，输出要素类，在输出要素类时直接加上后缀，比如Point.shp。在取点的方法上，可以参照对话框右侧的帮助，介绍的十分详细，可以根据实际需求选择何种方法来取点。我所采用的取点方法仅供参考。确定开始转化。

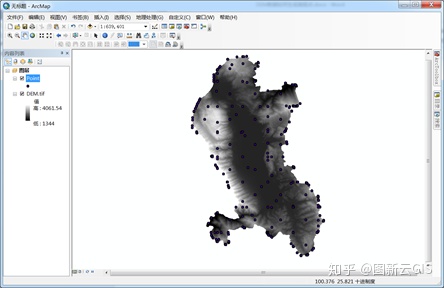

转出完成，可以看到导出的高程点。

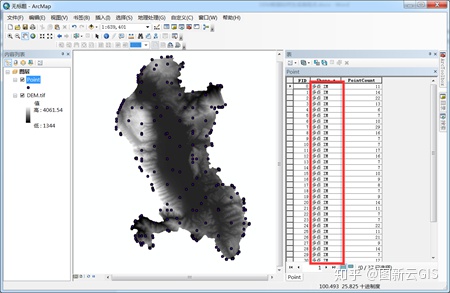

但是问题来了，打开导出的点的属性表发现，其属性为多点，而且没看到显示高程值的字段，这有点崩溃了。


这个问题要解决，如何解决，往下看。

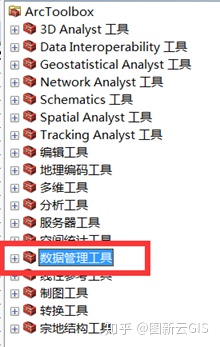

首先需要解决的是多点属性转成点属性（因为后续的在点数据中添加高程值需要的是点属性，而不是多点属性），找到arctoolbox->数据管理工具->要素->要素转点功能，注意是要素，不是要素类。

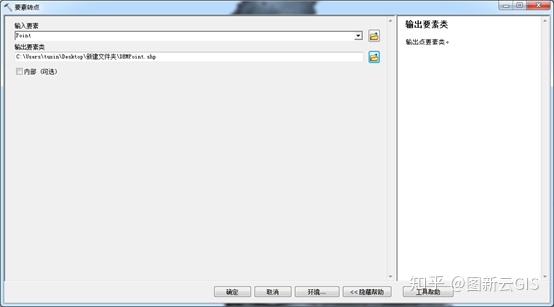

在操作对话框中选择多点属性的点数据，选择输出路径，文件名，文件名加上格式后缀，比如DEMPoint.shp。

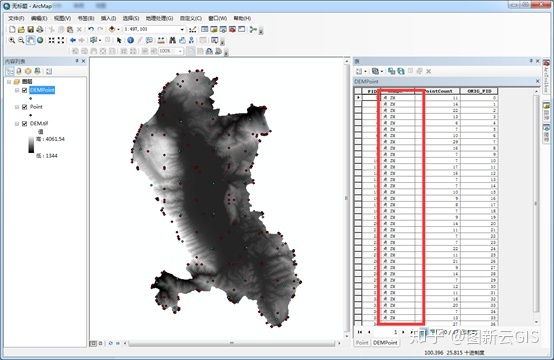

确定后开始处理，很快处理完成。查看其属性表，可以发现，属性变成了点属性。


最后开始把高程值添加到点数据中。

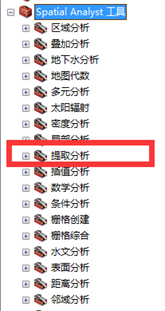

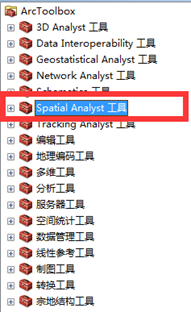

找到arctoolbox->Spatial Analyst->提取分析->值提取至点功能。如下图

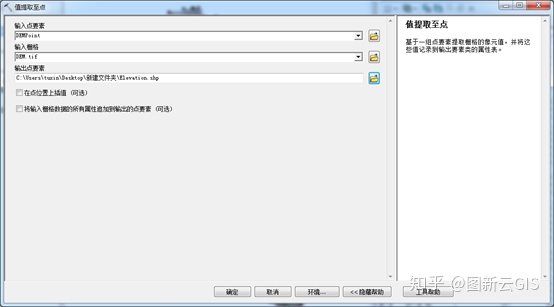

在弹出的操作对话框中输入点数据DEMPoint.shp，栅格DEM.tif，输出点数据Elevation.shp。开始运算。

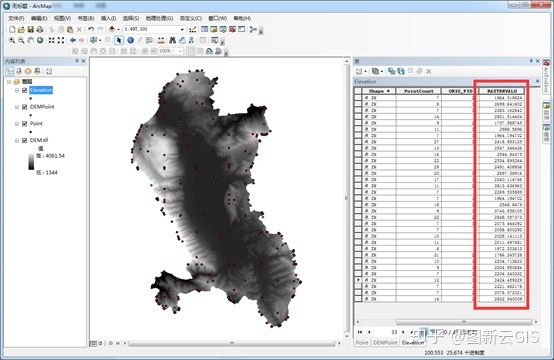

运算完成，自动加载在arcgis中，可以打开查看Elevation.shp的属性表，发现最后一列就是通过DEM数据提取出来的对应点的高程值。结束，收工。
