1 前言

在使用Jetson Nano的过程中，遇到了16GB板载存储空间不足的情况，于是我选择了更换板载emmc闪存，方法参见我上一篇文章：

给Jetson Nano更换eMMC闪存（扩容）

具体的步骤这里就不在详述，上一篇文章已经写了，大家可以回顾一下上一篇文章。这里主要探讨那些“为什么要这么做”、“为什么改这里就行”的问题。

这篇文章写的可能比较乱，因为好多问题我暂时也没搞清楚，都是随性地写。如果你也遇到了类似的问题，不妨仔细读一下，也许对你有一定的参考意义。

2 问题的探讨

2.1 内容回顾

上一篇文章已经提到，要更换emmc，就需要修改BSP（board support package）支持包中的一些配置文件，这些配置文件会被拷贝到Linux_for_Tegra（可以理解为刷机工具）目录下，在运行刷机工具（即flash.sh）时，会根据这些配置文件生成nano的分区表，然后才将系统镜像刷入。

这里需要探讨的就是：如果从硬件上更换emmc，而刷机时不修改相应分区表配置，会出现什么问题？为什么要这样（按上一篇文章的方法）修改配置文件？

2.2 不修改配置文件直接刷机，会遇到的问题

一开始，我将emmc更换后，抱着侥幸心理直接刷的机（没有修改配置文件，觉得它能够自动适应不同size的emmc），结果就是无法进入系统，具体就是：

A start job is running for end-user configuration after initial OEM installation

一直没能进入系统，百度了下，有说是swap的问题，也有说是硬盘的uuid和fstab（分区表）中的uuid不一致造成的。

因此我就怀疑是分区表的问题，如果不修改分区表相应配置，就不能适应新更换的emmc闪存。后续解决问题的步骤其实都是围绕着分区表来进行的。

2.3 尝试从系统镜像入手，修改分区配置

通过刷机过程（包括初次刷机、镜像恢复）可以了解到，刷机环境准备好后，会在Linux_for_Tegra/bootloader目录下生成system.img（我这里是4.8G），刷机应该就是将这个镜像刷写到emmc中（或者sd卡、nvme硬盘）。其实就有点类似树莓派给sd卡烧写系统一样。

生成的img镜像应该是包含了分区信息的，但是我弄的时候遇到些错误，我就没接着弄下去，如果你有兴趣的话可以试试这种方法（直接通过img修改各分区的大小）。

2.4 修改分区表相关配置参数

我没有直接对system.img文件下手，而是直接通过修改生成分区表所依赖的配置文件，来修改所生成的分区表（有一点点绕哈）。

在官方的手册《NVIDIA Jetson Linux Developer Guide》-> Bootloader -> Partition Configureation 章节中，详细叙述了nano刷机过程中有关分区表的相关事项，包括分区表的生成方式，分区表相关配置文件的解析（释义）等内容。

该章节中有一段话说明了分区表是如何生成的：

During the flashing procedure, flash.sh reads in the partition configuration file, translates keywords into values specified in <device>.conf or in option parameters and saves the data in bootloader/flash.xml. Then bootloader/tegraflash.py reads in bootloader/flash.xml and performs actual flashing as specified by bootloader/flash.xml.

翻译过来就是说：刷机时，flash.sh（上一篇文章刷机过程有提到）会读取分区表配置文件，将<device>.conf中所指定的参数读取出来，将其保存到bootloader/flash.xml文件中，然后bootloader/tegraflash.py读取flash.xml文件中的参数，按照指定的参数执行刷写操作。

说白了，分区表的配置信息，就是从.conf配置文件，流向flash.xml文件，最后tegraflash.py读取，并执行刷机。那么我们下一步的目标，就是关注.conf配置文件和flash.xml文件，是如何生成，或者如何修改的。

上一篇文章中已经提到，在BSP支持包的安装部分，需要执行install.sh，这个脚本会将Realtimes_L4T_3243_nano_v1.5.tar.gz（包含有和分区表配置相关的配置文件，也就是.conf文件）中的相关文件，写入到Linux_for_Tegra文件夹中，并运行/Linux_for_Tegra/apply_binaries.sh，应用BSP支持包的相关配置。不同的硬件，安装BSP支持包的方式可能不一样，但重点都是关注这里的.conf文件。

那么，这个.conf文件是什么样的？都有哪些参数？它是如何影响分区表配置的？下面我们来看rtso6001-b.conf文件（因为我的载板是RTSO-6001b，商家提供的BSP包里头就是这么命名的）：

EMMC_CFG=flash_l4t_t210_emmc_p3448.xml;
BLBlockSize=1048576;
source "${LDK_DIR}/rtso6001-b.conf.common";
T21BINARGS="--bins \"EBT cboot.bin; "
ROOTFSSIZE=14GiB;
VERFILENAME="emmc_bootblob_ver.txt";

EMMC_CFG - 应该是指定了emmc的配置文件，这里的flash_l4t_t210_emmc_p3448.xml文件位于Linux_for_Tegra/bootloader/t210ref/cfg目录下。

BLBlockSize - bootloader block size应该是bootloader相关，不太懂，就不去动他了。

source "${LDK_DIR}/rtso6001-b.conf.common" - 应该是指定了.conf文件对应的.common文件。

T21BINARGS - 不知道是啥。

ROOTFSSIZE - 根分区大小，也就是上一篇文章中说到的，要修改的参数，比如55GiB。

VERFILENAME - 校验文件，不用管它。

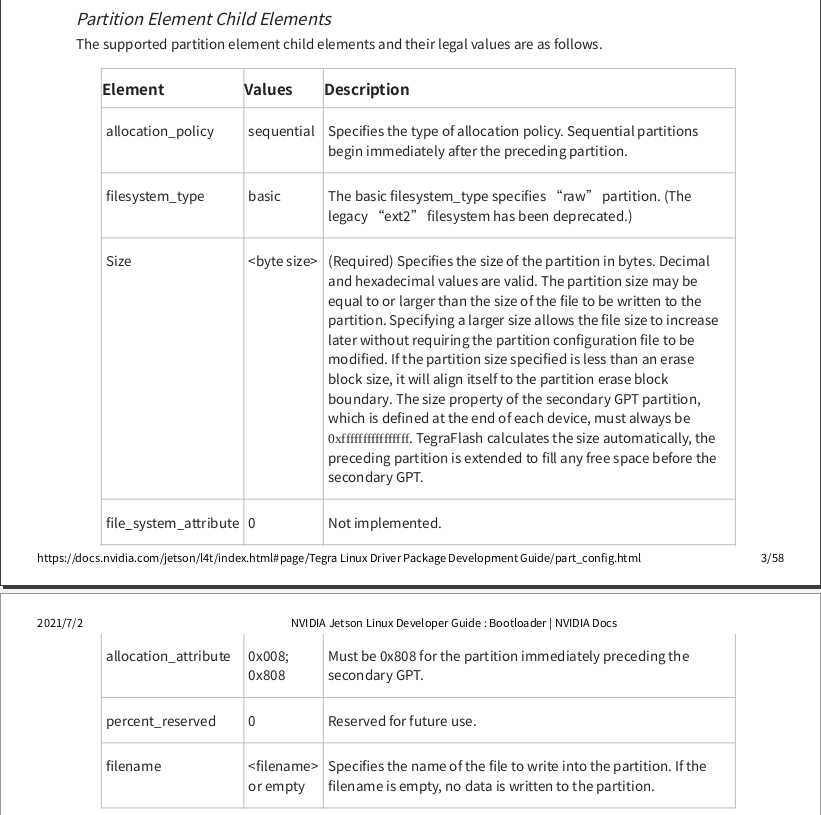

接下来我们就来看看这里提到的flash_l4t_t210_emmc_p3448.xml文件（其实你会发现这个文件和上面提到的flash.xml文件基本是一样的，或者说，后者源于前者），其实这就是一个分区配置表，具体的含义在《NVIDIA Jetson Linux Developer Guide》-> Bootloader -> Partition Configureation 章节中有叙述。

<?xml version="1.0"?>

<partition_layout version="01.00.0000">
<device type="sdmmc" instance="3">
<partition name="BCT" id="2" type="boot_config_table">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> 1048576 </size>
<allocation_attribute> 8 </allocation_attribute>
<description> **Required.** Contains Boot Configuration Table (BCT). </description>
</partition>
<partition name="NXC" id="3" type="NVCTYPE">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> 262144 </size>
<allocation_attribute> 8 </allocation_attribute>
<filename> NVCFILE </filename>
<description> **Required.** Contains TegraBoot binary. </description>
</partition>
<partition name="PT" id="4" type="partition_table">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> 131072 </size>
<allocation_attribute> 8 </allocation_attribute>
<filename> flash.xml.bin </filename>
<description> **Required.** Contains Partition Table. </description>
</partition>

<partition name="APP" id="23" type="data">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> APPSIZE </size>
<allocation_attribute> 8 </allocation_attribute>
<unique_guid> APPUUID </unique_guid>
<filename> APPFILE </filename>
<description> **Required.** Contains the rootfs. This partition must be defined after
`primary_GPT` so it can be accessed as the fixed known special device
`/dev/mmcblk0p1`. </description>
</partition>

可以看到，里面配置了许多分区，具体每一个分区是什么含义，可以看上面提到的手册。这里比如PT就是partition table，是存放分区表的，APP就是根分区，我们重点关注根分区的配置：

allocation_policy - 值为sequential，就是说分区的分配是连续的（后面的接着前面的）。

filesystem_type - basic这个不用管。

size - 这里指定的值是APP_SIZE，我们下一步需要关注这个值是怎么来的。

allocation_attribute - 指定为8。

unique_guid - 指定的值为APPUUID，我没搞清楚这里指的是谁的uuid，是emmc的uuid？还是.img文件挂在为loop设备的uuid？还是别的什么？既然说开不了机可能和分区表中的uuid有关，那我们就需要关注一下它是从哪儿来的。

filename - 指定为APPFILE，盲猜是指向system.img的路径。

通过对这个xml文件可以看到，所有的分区都是连续分配的，也就是说我们只需要关注它的位置和大小，不需要关注起始点和终止点。那么如果要修改根分区的大小，只需要修改上面这个APP_SIZE的值（单位：Btye）就可以。

注意到flash.sh中有以下几段代码和注释：

# Optional Environment Variables:
# ...
# BOOTPARTSIZE ----------- Total eMMC HW boot partition size.
# CFGFILE ---------------- Partition table configuration file to be used.
# CMDLINE ---------------- Target cmdline. See help for more information.
# DEVSECTSIZE ------------ Device Sector size. (default = 512Byte).
# DTBFILE ---------------- Device Tree file to be used.
# EMMCSIZE --------------- Size of target device eMMC (boot0+boot1+user).
# FLASHAPP --------------- Flash application running in host machine.
# FLASHER ---------------- Flash server running in target machine.
# INITRD ----------------- Initrd image file to be flashed.
# KERNEL_IMAGE ----------- Linux kernel zImage file to be flashed.
# ...
# ROOTFSSIZE ------------- Linux RootFS size (internal emmc/nand only).
# ROOTFS_DIR ------------- Linux RootFS directory name.
# ...

getsize ()
{
   local var="$1";
   local val="$2";
   if [[ ${!val} != *[!0-9]* ]]; then
       eval "${var}=${!val}";
   elif [[ (${!val} == *KiB) && (${!val} != *[!0-9]*KiB) ]]; then
       eval "${var}=$(( ${!val%KiB} * 1024 ))";
   elif [[ (${!val} == *MiB) && (${!val} != *[!0-9]*MiB) ]]; then
       eval "${var}=$(( ${!val%MiB} * 1024 * 1024 ))";
   elif [[ (${!val} == *GiB) && (${!val} != *[!0-9]*GiB) ]]; then
       eval "${var}=$(( ${!val%GiB} * 1024 * 1024 * 1024))";
   else
       echo "Error: Invalid $1: ${!val}";
       exit 1;
   fi;
}

setval odmdata   ODMDATA;   # .conf mandatory
setval rootfs_type   ROOTFS_TYPE;
setval devsectsize   DEVSECTSIZE;
getsize rootfssize   ROOTFSSIZE;   # .conf mandatory
getsize emmcsize   EMMCSIZE;   # .conf mandatory
getsize bootpartsize   BOOTPARTSIZE;   # .conf mandatory
getsize bootpartlim   BOOTPARTLIMIT;
getsize recrootfssize RECROOTFSSIZE;

这个xml中APPSIZE具体是怎么来的，我确实没太搞清楚，因为我不太熟悉shell脚本，且这个脚本非常的长。根据前面的猜测，结合上面这些代码和注释，我认为flash.sh是将.conf文件中的ROOTFSSIZE关键字的值（原来是14GiB，我改成55GiB）读取过来，然后* 1024 * 1024 * 1024得到以byte为单位的值，并写入flash.xml（这个文件和flash_l4t_t210_emmc_p3448.xml基本是一样的）

这一点，可以在执行flash.sh之后得到验证：flash.xml中APP分区（也就是根分区）的size变成了ROOTFSSIZE* 1024 * 1024 * 1024，比如55GiB就是59055800320，下面就是执行完flash.sh 之后flash.xml中APP分区的配置：

<partition name="APP" id="23" type="data">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> 59055800320 </size>
<allocation_attribute> 8 </allocation_attribute>
<unique_guid> </unique_guid>
<filename> system.img </filename>
<description> **Required.** Contains the rootfs. This partition must be defined after
`primary_GPT` so it can be accessed as the fixed known special device
`/dev/mmcblk0p1`. </description>
</partition>

而flash_l4t_t210_emmc_p3448.xml是这样的：

<partition name="APP" id="23" type="data">
<allocation_policy> sequential </allocation_policy>
<filesystem_type> basic </filesystem_type>
<size> APPSIZE </size>
<allocation_attribute> 8 </allocation_attribute>
<unique_guid> APPUUID </unique_guid>
<filename> APPFILE </filename>
<description> **Required.** Contains the rootfs. This partition must be defined after
`primary_GPT` so it can be accessed as the fixed known special device
`/dev/mmcblk0p1`. </description>
</partition>

所以这里的APPSIZE就是.conf文件中ROOTFSSIZE的值 * 1024 * 1024 * 1024，APPUUID似乎不需要管，APPFILE指的就是system.img。

综上所述，可以得到这样的猜测：从.conf文件中读取了ROOTFSSIZE的值，然后将其* 1024 * 1024 * 1024 赋给APPSIZE，并获取APPUUID（值为空）、APPFILE（system.img）的值，这样flash_l4t_t210_emmc_p3448.xml就已经包含了分区表所需要的所有参数（APPSIZE、APPUUID、APPFILE这三个量都有了值），然后再将这个xml的内容给到flash.xml，然后据此生成分区表。

嗯，上面的逻辑是不是有点乱，因为我也没搞清楚到底是怎么回事，总而言之，最终就是要修改flash.xml中APP分区（根分区）对应的这三个值，因为根据《NVIDIA Jetson Linux Developer Guide》中相应的内容（上面已经说过了），分区表就是根据flash.xml生成的。

总的来说，我通过修改.conf文件中ROOTFSSIZE的值（14G改为55G），影响了flash.xml中APP分区（根分区）的大小，实现了根分区大小的调整，并且已经刷机成功，成功引导进入系统。

2.5 为什么只修改ROOTFSSIZE的值就OK了？

我们现在已经知道，.conf中ROOTFSSIZE的值直接影响根分区的大小（所有分区都是顺序分配的）。

在未修改这个值之前是14G，按此配置进行刷机，出现了前述的进不了系统的错误；在修改之后这个值是55G，它能够顺利刷入并正常进入系统。

所以，为什么根分区的大小配置能够导致进不了系统的问题？

嗯，我没搞明白，所以暂时给不出答案。如果要我猜测的话，根分区大小的配置，可能影响了其他分区的配置（因为分区是顺序配置的），才导致了无法引导进系统。

3 小结

文章写得很随性，主要是说了“如何配置分区表”这件事，我是如何摸索出来的。希望能给遇到类似问题的朋友带来一定的帮助。欢迎一起探讨学习（我只是小白哈）。
