1.工作流

用于抽取业务中的流程，避免因流程变化修改业务代码。

2.插件

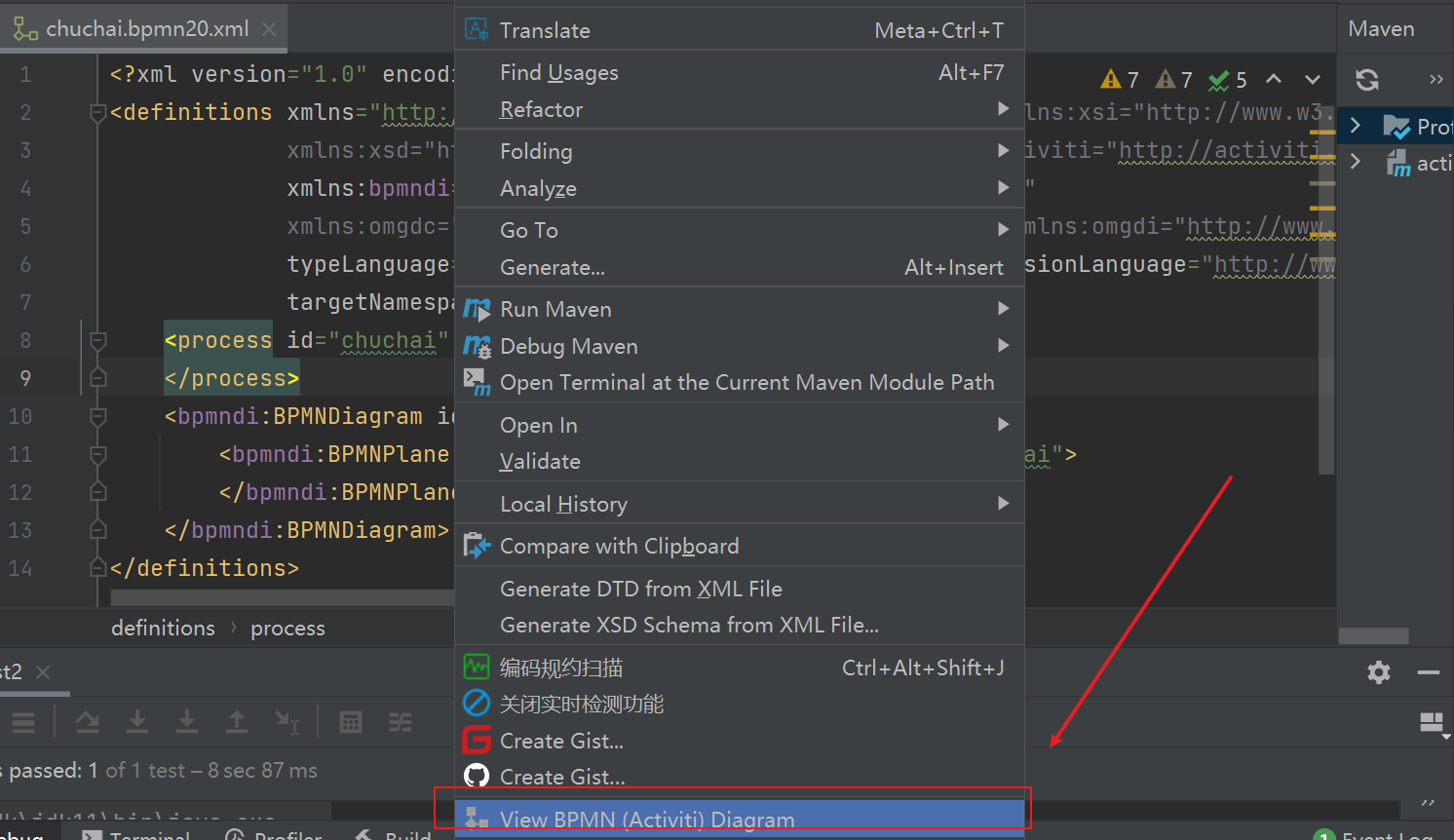

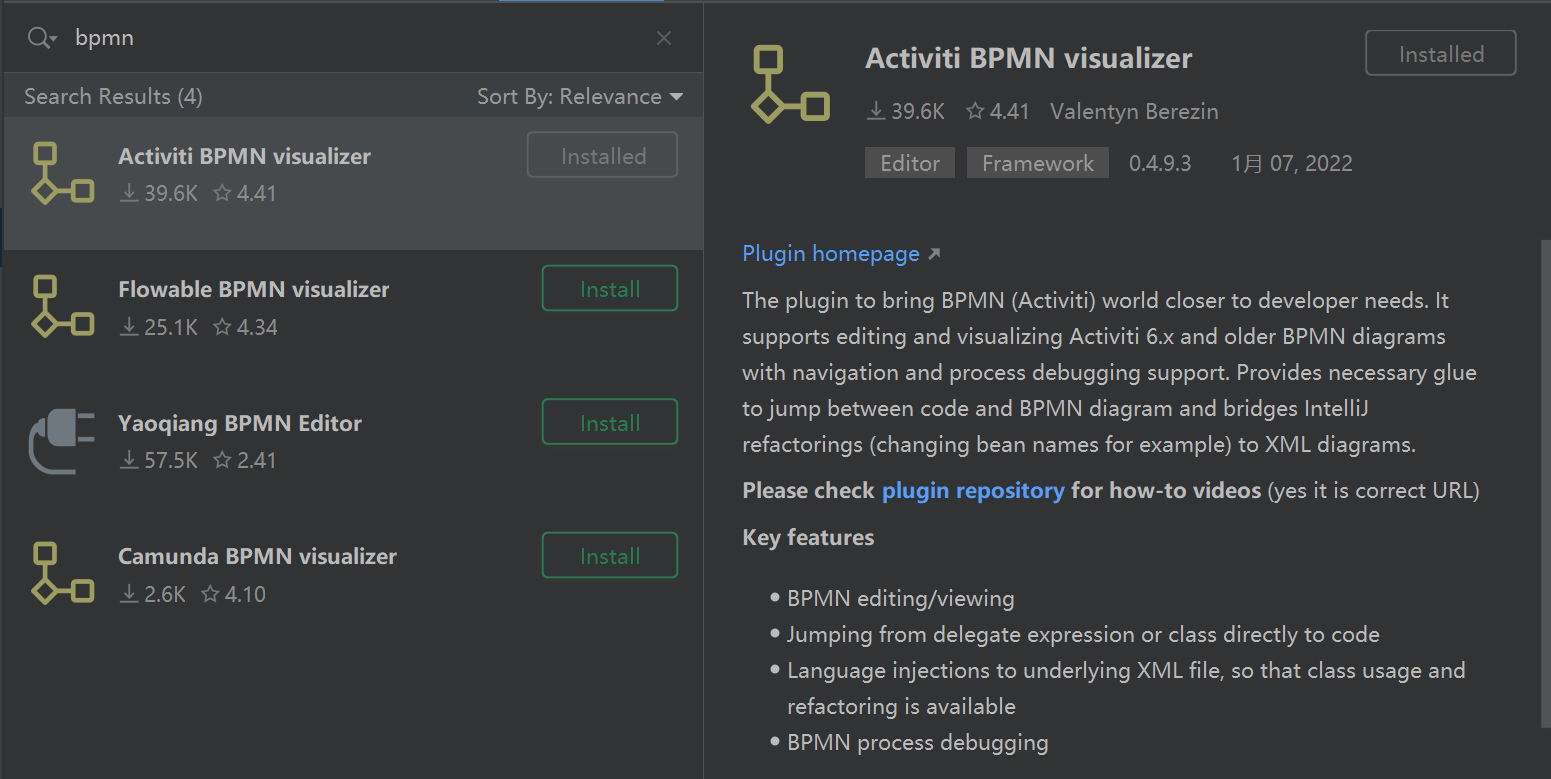

如果使用的是20版本以上的idea进行实验使用Activiti BPMN visualizer插件，创建文件后，右键点击“View BPMN”可以可视化操作。可视化操作时点右键就可以增加需要的图形了。
在这里插入图片描述

3.环境

1创建数据库数据库

CREATE DATABASE activiti DEFAULT CHARACTER SET utf8;

2.创建mvn工程并引入依赖

<properties>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.0.0.Beta1</activiti.version>
        <maven.compiler.source>11</maven.compiler.source>
        <maven.compiler.target>11</maven.compiler.target>
    </properties>
    <dependencies>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- activiti 云支持 -->
        <dependency>
            <groupId>org.activiti.cloud</groupId>
            <artifactId>activiti-cloud-services-api</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mysql驱动 -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.40</version>
        </dependency>
        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>1.4</version>
        </dependency>
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
        </dependency>
        <!-- log start -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
    </dependencies>

3.resource下创建2个配置文件
activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
    <!-- 默认id对应的值 为processEngineConfiguration -->
    <!-- processEngine Activiti的流程引擎 -->
    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <property name="jdbcUrl" value="jdbc:mysql:///activiti"/>
        <property name="jdbcUsername" value="root"/>
        <property name="jdbcPassword" value="root"/>
        <!-- activiti数据库表处理策略 不存在就创建表-->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

log4j.properties

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=d:\XX\activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n

4.通过测试代码来创建表

public class TestCreateTable {
    /**
     * 生成 activiti的数据库表
     */
    @Test
    public void testCreateDbTable() {
        //使用classpath下的activiti.cfg.xml中的配置创建processEngine
	//如果使用默认则需要上面activiti.cfg.xml配置
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        System.out.println(processEngine);
    }
}

6.使用连接池

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">

    <!-- 这里可以使用 链接池 dbcp-->
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver" />
        <property name="url" value="jdbc:mysql:///activiti" />
        <property name="username" value="root" />
        <property name="password" value="123456" />
        <property name="maxActive" value="3" />
        <property name="maxIdle" value="1" />
    </bean>

    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!-- 引用数据源 上面已经设置好了-->
        <property name="dataSource" ref="dataSource" />
        <!-- activiti数据库表处理策略 -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

7.ProcessEngineConfiguration获取工作流引擎

        //使用classpath下的activiti.cfg.xml中的配置创建processEngine
        ProcessEngineConfiguration processEngineConfiguration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml","processEngineConfiguration");
        System.out.println(processEngineConfiguration.buildProcessEngine());

在这里插入图片描述

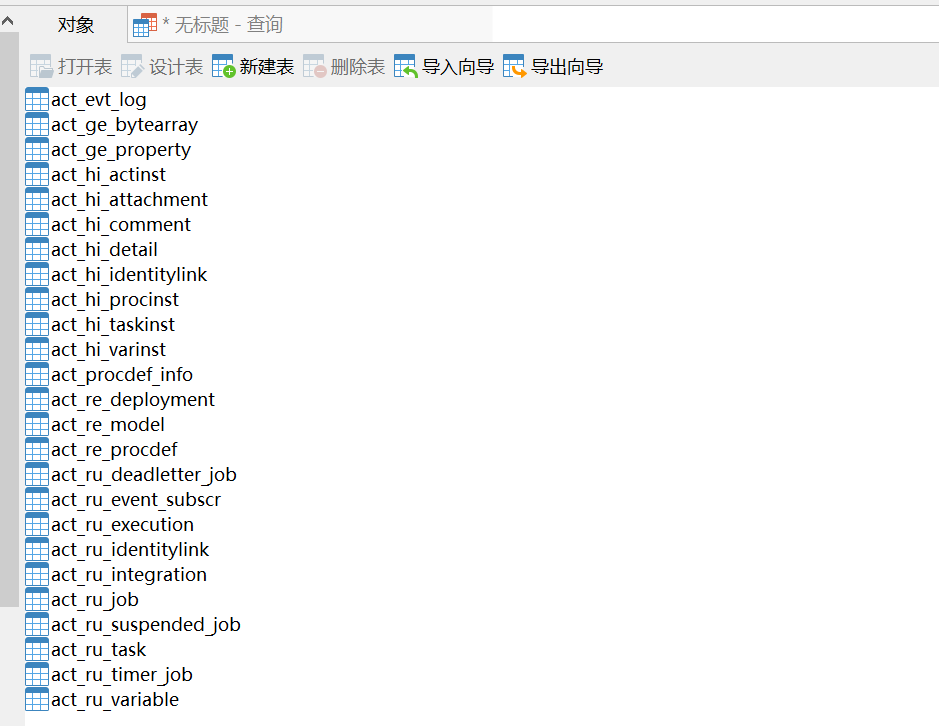

5.表介绍
'HI’表示 history。这些表包含历史数据
'RU’表示 runtime。Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。
'RE’表示 repository。这个前缀的表包含了流程定义和流程静态资源
GE 表示 general。通用数据

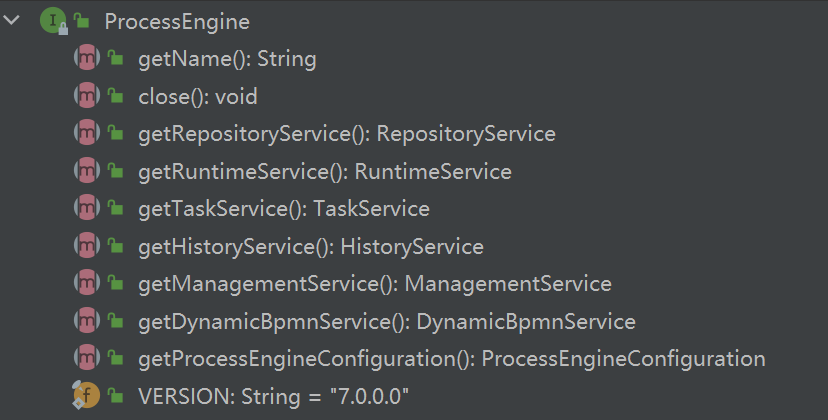

4.ProcessEngine类结构

在这里插入图片描述

5.入门

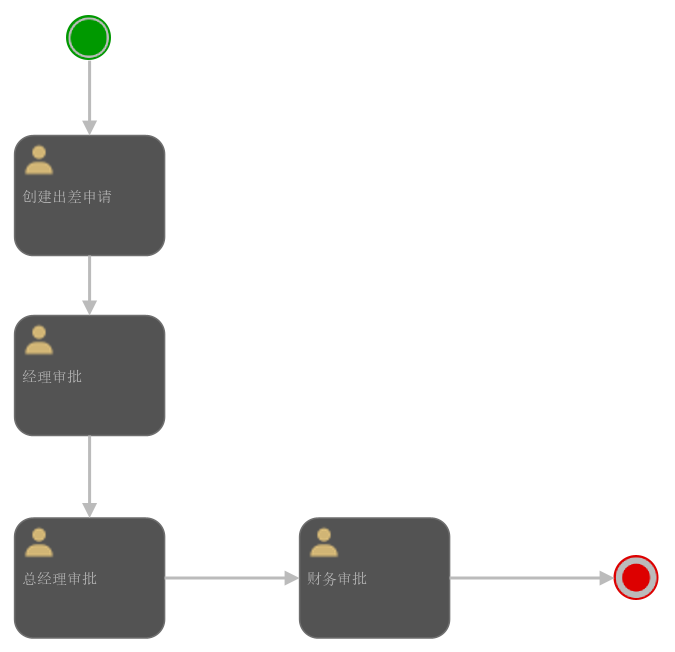

定义流程画图
部署流程加载画好的图
使用流程使用java操作表

5.1符号

事件 Event
活动 Activity
网关 GateWay

6.定义流程

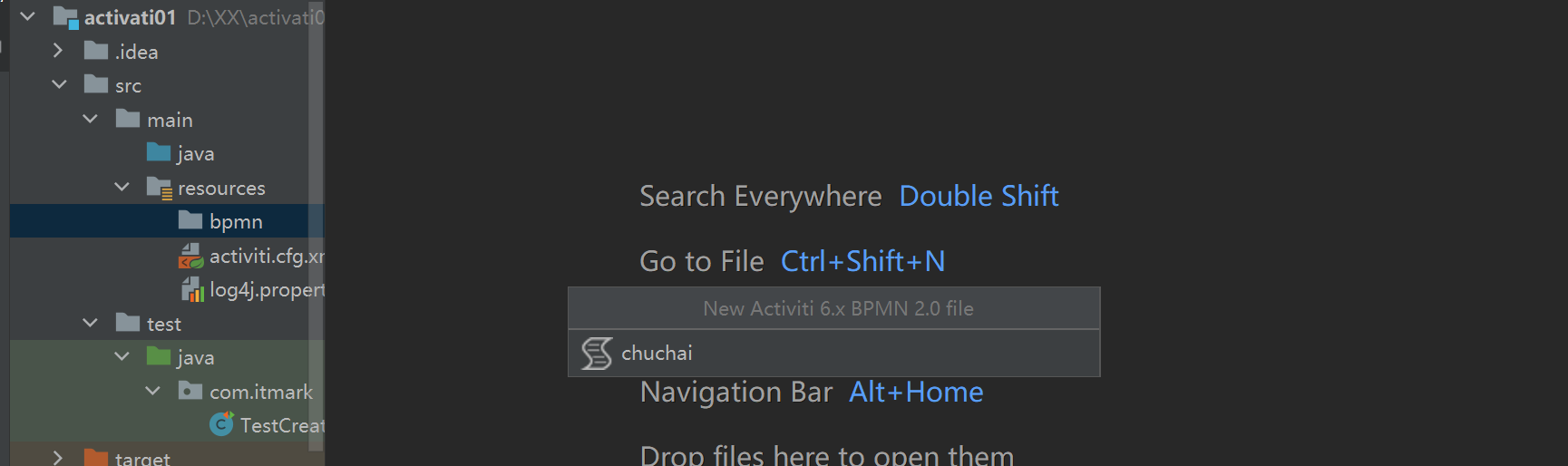

6.2创建流程文件

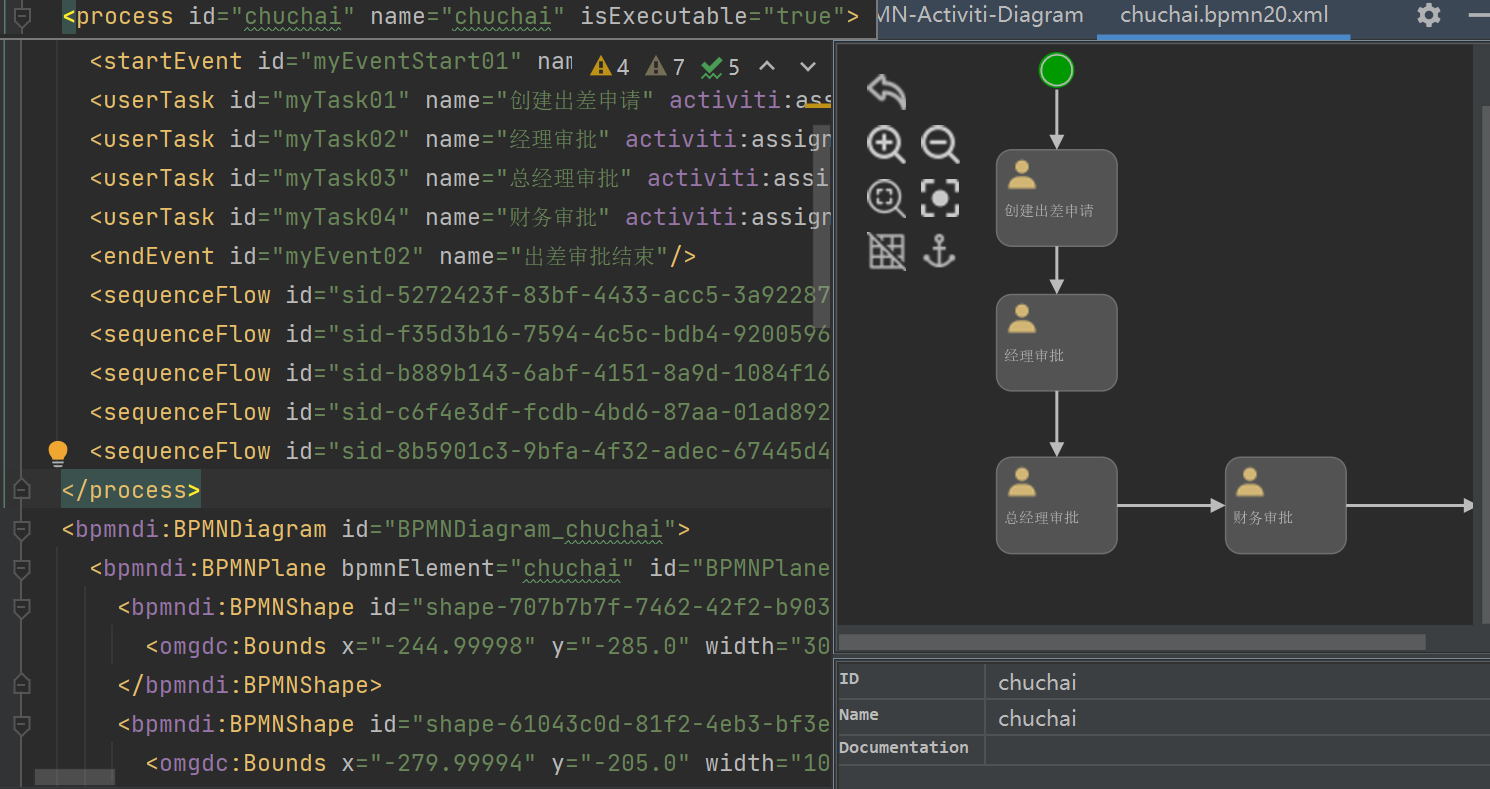

然后使用可视化插件打开
在这里插入图片描述

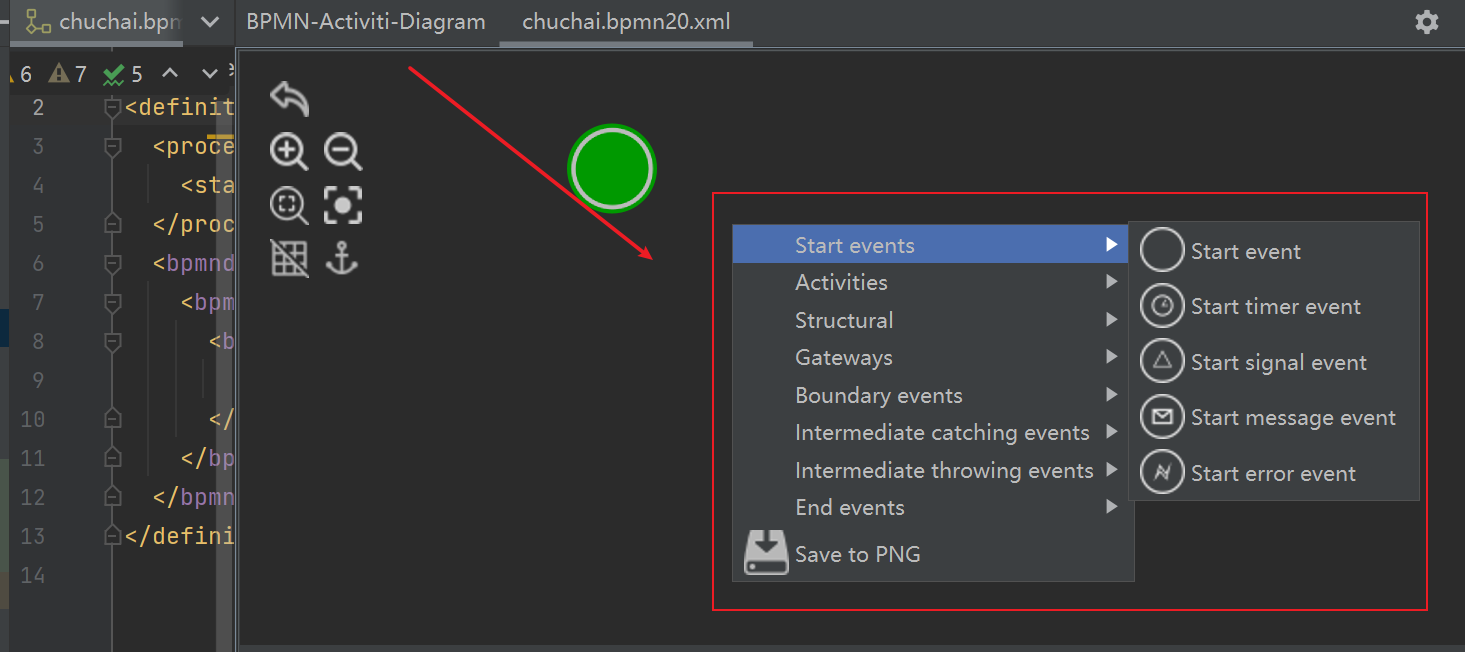

右击便可以发现所有图标了，你可以按照你的想法绘制流程图。

右击可以生成png图片

7.部署流程

本质是通过代码把流程和图片放到数据库里面，执行完毕后可以在act_ge_bytearray看到对应的文件。act_re_deployment可以看到一个部署记录。

    @Test
    public void test01(){
        //        1、创建ProcessEngine
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //        2、得到RepositoryService实例
        RepositoryService repositoryService = processEngine.getRepositoryService();
        //        3、使用RepositoryService进行部署
        Deployment deploy = repositoryService.createDeployment()
                .addClasspathResource("bpmn/chuchai.bpmn20.xml")
                .addClasspathResource("bpmn/chuchai.png")
                .name("出差申请流程v1.0")
                .deploy();
        //        4、输出部署信息
        System.out.println(deploy.getId());
        System.out.println(deploy.getName());
    }

8 小结

1 表说明

RE 用于存储流程定义的xml文件和png图片资源
RUN任务实例流程变量
HI历史表
GE通用表

2 架构和类说明

默认方式获取引擎
配置方式获取引擎，配置文件更加灵活
注：引擎用于获取各种服务的接口

3 bpmn插件

各种符号，会简单的绘制流程图

4 工作流使用步骤

绘制图形
生成png文件
部署工作流（本质是把定义xml和png图片 deploment部署日志表，prodef流程定义表包含一个流程的资源信息，key,bytearray用于存储二进制流程定义文件）
启动工作流（启动一个实例）
查询任务
完成任务
