Vlan间互通技术是我们学习网络的一个基本技术，如果是一台路由器连接一台二层交换机，为了实现二层交换机下不同vlan的PC机实现互通，需要配置普通的单臂路由技术。但是单臂路由会出现可靠性和性能问题，所以后来出现了三层交换机，通过给不同的vlan赋予IP地址，实现不同vlan互通。今天的技术帖我们给大家介绍一个非常有趣的vlan间互通实验，当然，只作研究，不作实际使用。

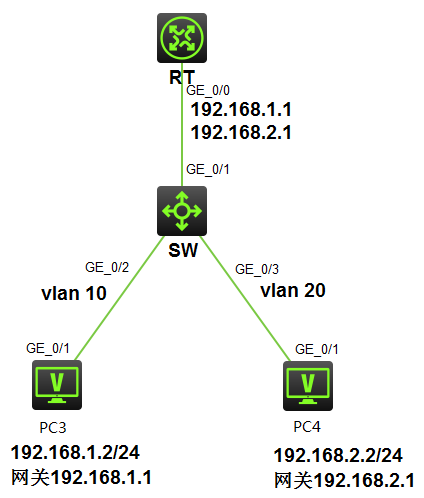

拓扑图如下图所示：

PC3和PC4分别是属于vlan10和vlan20，两台PC机都连接在二层交换机SW上，两台PC的网关是RT，RT上分别给vlan10和vlan20配置网关192.168.1.1/24和192.168.2.1/24，现需要实现不同vlan下的PC通过三层实现vlan间互通。

分析：

大家看到这张图之后最先想到的实现vlan间互通的方法就是使用普通的单臂路由技术了，但是除了之前NE学习过的方法之外，还有什么方法实现vlan间互通呢？我们给大家演示以下。

SW的配置如下所示：

[SW]vlan 10

[SW-vlan10]port GigabitEthernet 1/0/2

[SW]vlan 20

[SW-vlan20]port GigabitEthernet 1/0/3

[SW]vlan 30

[SW-vlan30]port GigabitEthernet 1/0/1

[SW]interface GigabitEthernet 1/0/2

[SW-GigabitEthernet1/0/2]port link-type hybrid

[SW-GigabitEthernet1/0/2]port hybrid vlan 10 30untagged

[SW]interface GigabitEthernet 1/0/3

[SW-GigabitEthernet1/0/3]port link-type hybrid

[SW-GigabitEthernet1/0/3]port hybrid vlan 20 30untagged

[SW]interface GigabitEthernet 1/0/1

[SW-GigabitEthernet1/0/1]port link-type hybrid

[SW-GigabitEthernet1/0/1]port hybrid vlan 10 2030 untagged

之前NE课程中大家学习过hybrid端口，hybrid端口有一个untag表，在untag表中的vlan号可以用来去掉报文的vlan标签

RT的配置如下所示：

[RT]interface GigabitEthernet 0/0

[RT-GigabitEthernet0/0]ip address 192.168.1.124

[RT-GigabitEthernet0/0]ip address 192.168.2.124 sub//物理接口配置主从地址

思路：

因为SW连接PC3、PC4和RT的端口已经配置成了hybrid端口，那么PC3和PC4原本是不能通信的，因为各自的hybrid端口untag表中没有对方的vlan号，但是PC3和PC4通信的报文进入SW的G1/0/2后会打上vlan10的标记，从G1/0/1接口出去会去掉vlan号，此时报文会交给网关192.168.1.1，也就是RT设备，RT发现目的地址是PC4的IP地址，所以查看路由表找到192.168.2.0/24的出接口，此时RT上在G0/0接口下面配置了主地址和从地址，报文还是从G0/0接口发送出去，进入SW的G1/0/1接口，打上vlan30的标记，此时G1/0/3端口是hybrid端口，untag表中有vlan30，可以去标签交给PC4，实现PC3和PC4之间互通。

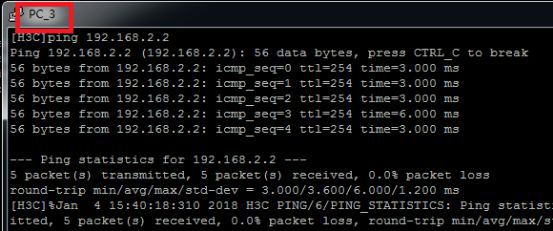

配置成功之后进行验证，发现两台PC之间可以互通，如下图所示：
