使用eNSP搭建交换机VLAN三层通信

背景：工作需要，自己本身对数通了解有限，遂通过华为模拟软件eNSP进行学习与提升，新人学习，难免有错误，如发现，请指正……
目的：VLAN间通信（三层交换）

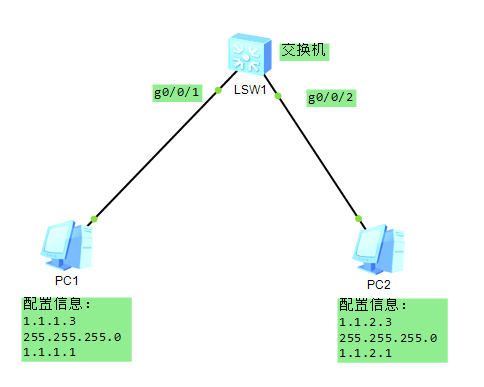

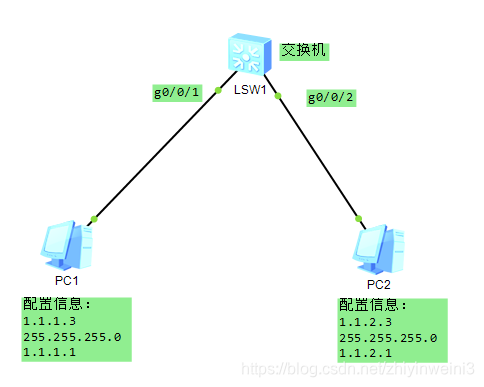

组网图：如下图

操作步骤：
第一步：安装eNSP,请百度

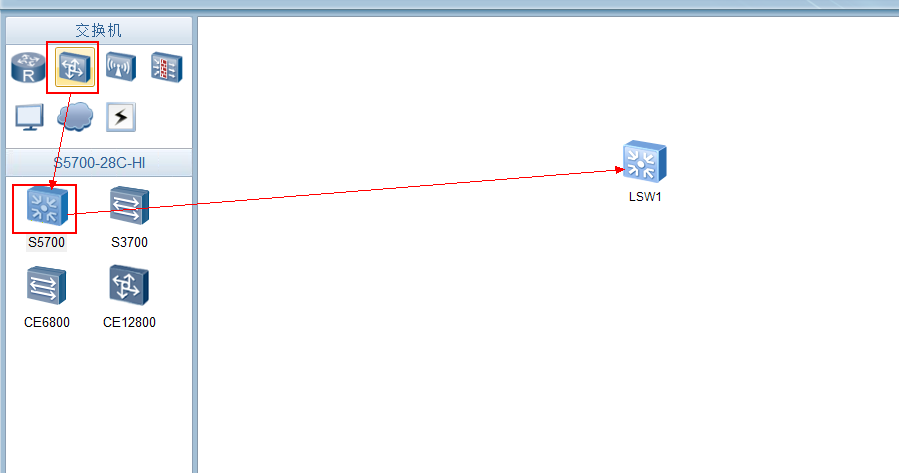

第二步：拖动交换机到工作区

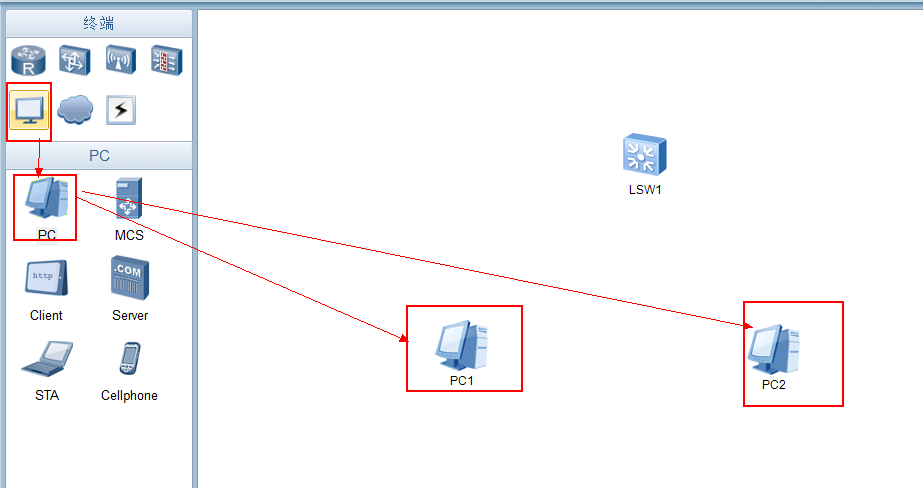

第三步：拖动两个PC到工作区

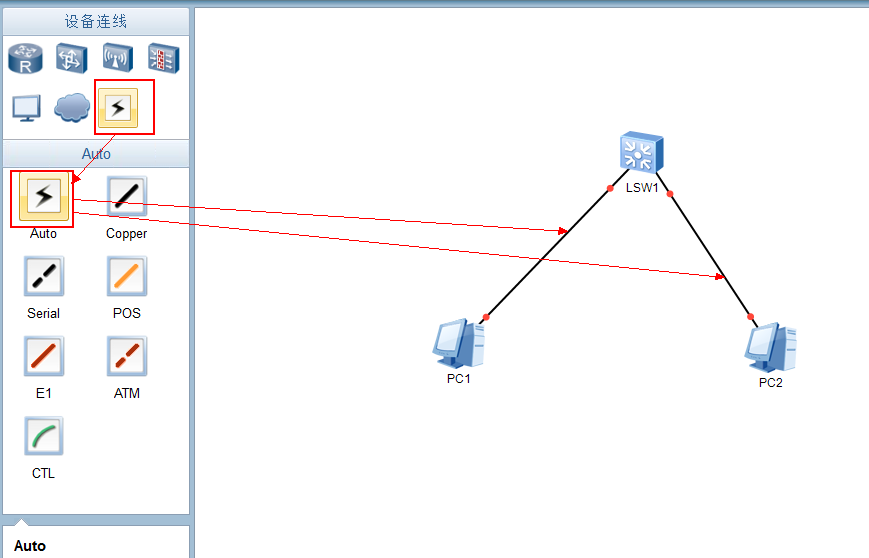

第三步：设备连线

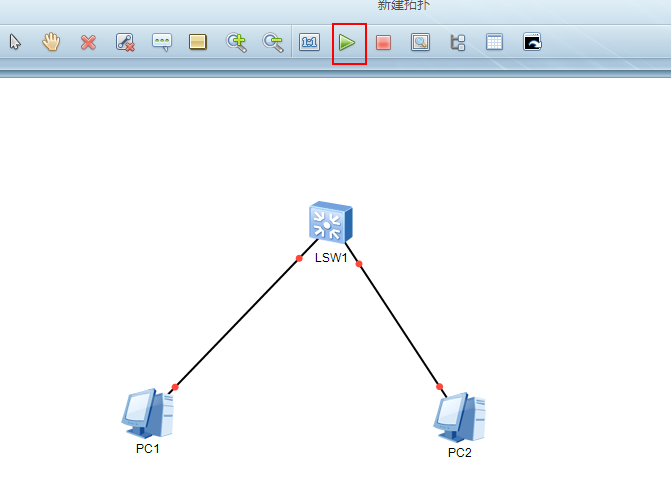

第四步： 开机

第五步：进入交换机，完成交换机配置
注：怎么进去交换机配置界面呢，在工作区交换机右键点击CLI
敲黑板，首先执行system-view 进入系统视图
2、创建VLAN 10 和VLAN 20
两种方式：A方法：


B方法：批量创建 vlan batch 10 20 #请自行尝试
3、配置接口，也就是g0/0/1和g0/0/2,
int g0/0/1 进入接口
port link-type access access 接口是连接电脑的接口，还有一种是trunk 这个是连接可网管交换机的
quit 退出

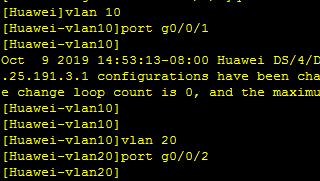

4、把接口加入到vlan

完成后可以使用display vlan查看

5、给vlan配置IP地址


6、保存

7、配置PC1和PC2

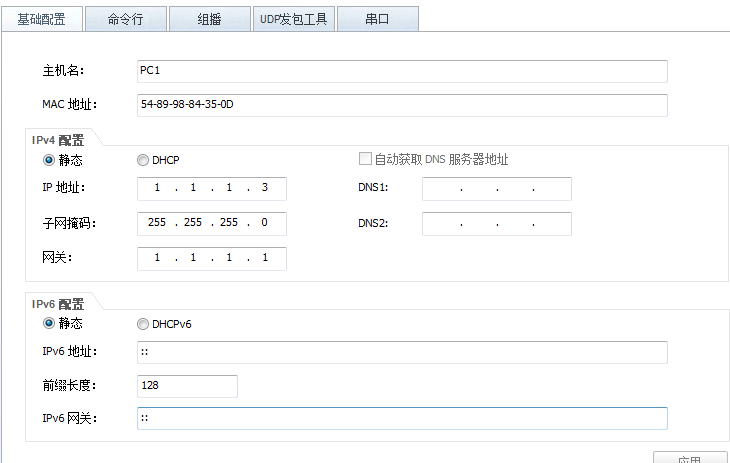

PC1

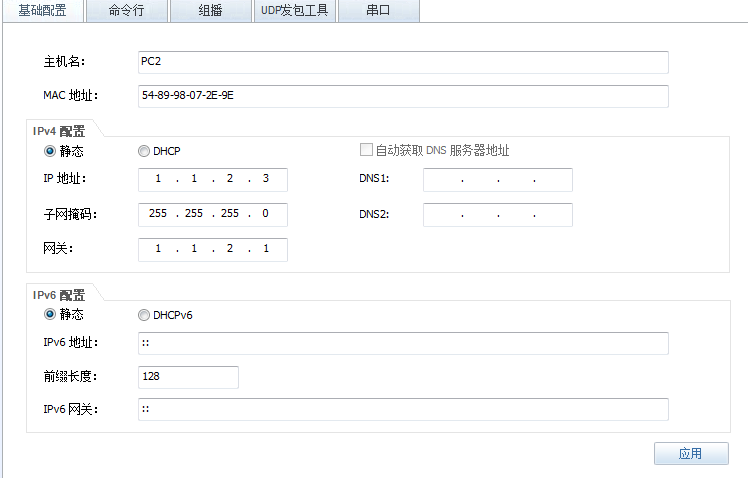

PC2

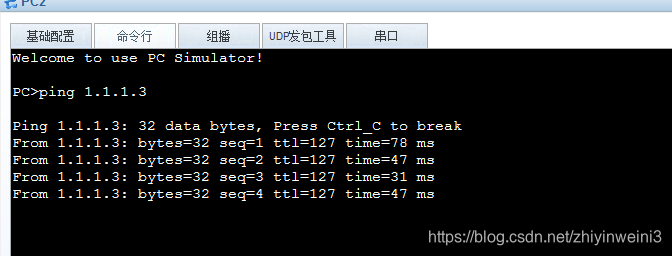

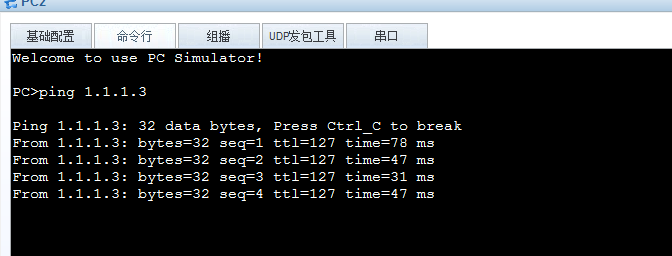

8、在PC2给PC1发送ping

OK，至此，不同网段通过交换机实现通信完成，大家可以试试了，会数通的相关知识对大家还是很有帮助的，本文受限于自己的数通知识比较浅，后续会深入研究。
