[蓝桥杯-138译码器和74hc573锁存器的关系]

一、点亮开发板上的一个小灯

（一）M74HC573的使能端—>Y4C端开启—>Y4端被138译码器选中—>P25/P26/P27三端输入控制

#include "STC15F2K60S2.h"

typedef unsigned int uint;
typedef unsigned char uchar;

void main()
{
	P2 = 0xA0;	P0 = 0X00;	//选中Y5C,关闭蜂鸣器
	P2 = 0X80;	P0 = 0XFF;	//选中Y4C,关闭8个LED

	P2 = 0X80;	P00 = 0;	//选中Y4C

	while(1);
}

二、打开蜂鸣器，打开继电器

• 继电器和蜂鸣器都是低电平开启

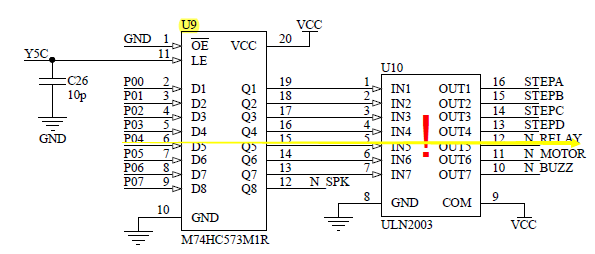

（一）继电器的开启

1. 继电器低电平开启
2. IN5输入值需要为1，OUT5的值才为0
3. P04的值需要为1，P0=0x10;

（二）蜂鸣器的开启

1. 蜂鸣器低电平开启
2. IN6输入值需要为1，OUT的值才为0
3. P06的值需要为1,P0=0x40;

三、化繁为简——宏定义

（一）原则

• 与零相或，不改其值
• 与1相与，不改其值

#include "STC15F2K60S2.h"

typedef unsigned int uint;
typedef unsigned char uchar;

void main()
{
	P2 = 0xA0;	P0 = 0X00;
	P2 = 0X80;	P0 = 0XFF;
	/**
	P2 = 0X9F&(P2|0XE0);	//Y4
	P2 = 0XBF&(P2|0XE0);	//Y5
	P2 = 0XDF&(P2|0XE0);	//Y6
	P2 = 0XFF&(P2|0XE0);	//Y7
	**/

	P2 = 0X9F&(P2|0XE0);	//Y4
	P0 = 0X11;
	P2 = 0XBF&(P2|0XE0);	//Y5
	P0 = 0X10;

	while(1);
}

（二 ）原理解释

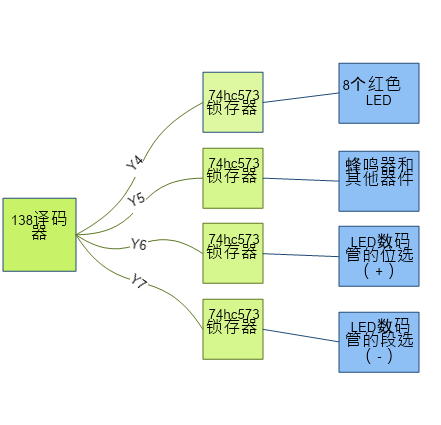

1. 138译码器对应着Y4Y5Y6Y7,对应着十进制的4、5、6、7
2. 所以P2的高三位，P27、P26、P25所组成的三位二进制的值分别为，100b=4，101b=5，110b=6，111b=7

（三）宏定义写法

#include "STC15F2K60S2.h"

#define					Y4			P2 = 0X9F&(P2|0XE0)
#define 				Y5  		P2 = 0XBF&(P2|0XE0)
#define 				Y6			P2 = 0XDF&(P2|0XE0)
#define 				Y7			P2 = 0XFF&(P2|0XE0)

typedef unsigned int uint;
typedef unsigned char uchar;

void main()
{
	Y4;	P0 = 0XFF;
	Y5;	P0 = 0X00;

	Y4;	P0 = 0X00;	//点亮LED

	while(1);
}
