1.RPC框架介绍

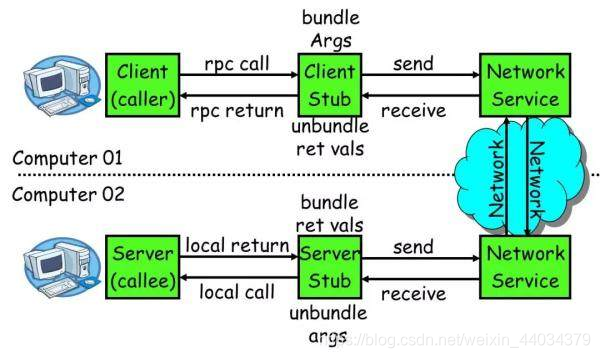

一句话介绍：RPC技术是为了解决远程调用服务的一种技术，使得调用者像调用本地服务一样方便透明。

技术对比：

 1.RPC采用二进制字节码传输更加安全。

 2.HTTP协议，HTTP 是应用层协议；RPC大多是TCP实现，TCP 是传输层协议。更底层的网络协议，更加高效。

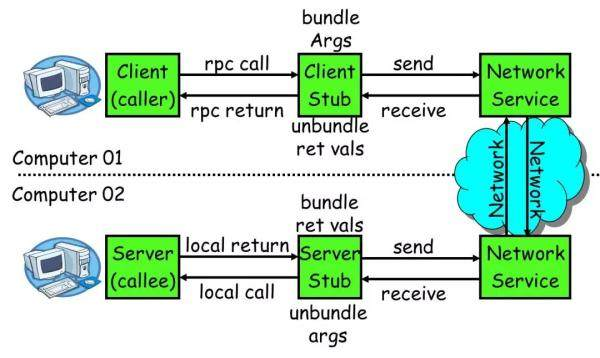

在这里插入图片描述

2.轻量分布式RPC框架实现

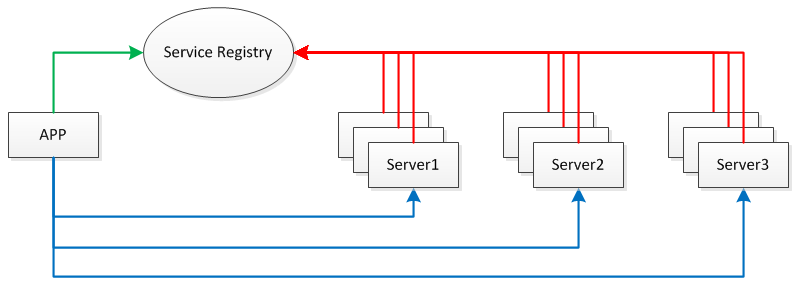

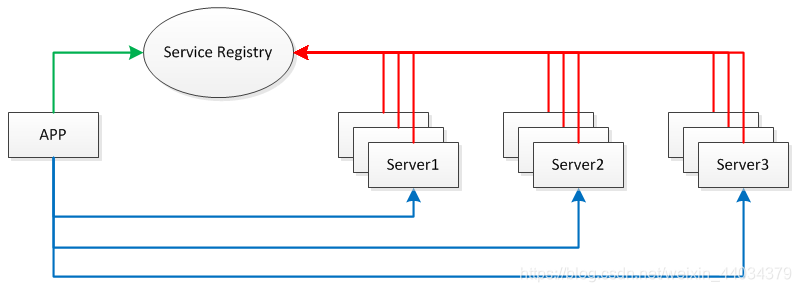

在这里插入图片描述

2.1 服务端实现

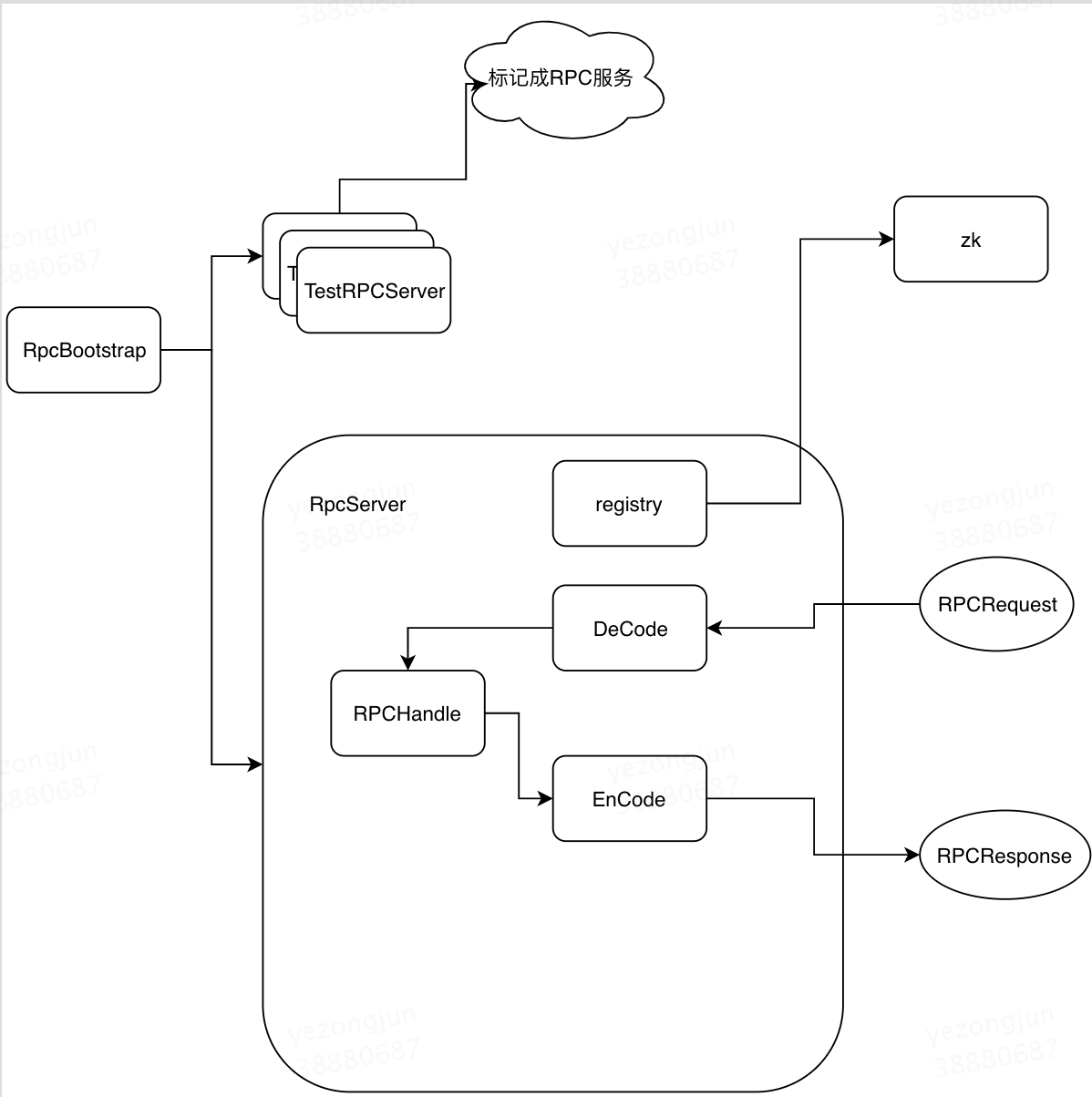

在这里插入图片描述

编写服务接口
<!-- lang: java -->
public interface HelloService {
	String hello(String name);
}
将该接口放在独立的客户端 jar 包中，以供应用使用。

2. 编写服务接口的实现类

<!-- lang: java -->
@RpcService(HelloService.class) // 指定远程接口
public class HelloServiceImpl implements HelloService {
  @Override
  public String hello(String name) {
  	  return "Hello! " + name;
  }
}

使用RpcService注解定义在服务接口的实现类上，需要对该实现类指定远程接口，因为实现类可能会实现多个接口，一定要告诉框架哪个才是远程接口。

RpcService代码如下：

<!-- lang: java -->
@Target({ElementType.TYPE})
@Retention(RetentionPolicy.RUNTIME)
@Component // 表明可被 Spring 扫描
public @interface RpcService {
	Class<?> value();
}

该注解具备 Spring 的Component注解的特性，可被 Spring 扫描。

该实现类放在服务端 jar 包中，该 jar 包还提供了一些服务端的配置文件与启动服务的引导程序。

3. 配置服务端

服务端 Spring 配置文件名为spring.xml，内容如下：

<!-- lang: xml -->
<beans ...>
    <context:component-scan base-package="com.xxx.rpc.sample.server"/>
    <context:property-placeholder location="classpath:config.properties"/>
    <!-- 配置服务注册组件 -->
    <bean id="serviceRegistry" class="com.xxx.rpc.registry.ServiceRegistry">
    <constructor-arg name="registryAddress" value="${registry.address}"/>
    </bean>
    <!-- 配置 RPC 服务器 -->
    <bean id="rpcServer" class="com.xxx.rpc.server.RpcServer">
        <constructor-arg name="serverAddress" value="${server.address}"/>
        <constructor-arg name="serviceRegistry" ref="serviceRegistry"/>
    </bean>
</beans>

具体的配置参数在config.properties文件中，内容如下：

<!-- lang: java -->
# ZooKeeper 服务器 registry.address=127.0.0.1:2181
# RPC 服务器 server.address=127.0.0.1:8000


以上配置表明：连接本地的 ZooKeeper 服务器，并在 8000 端口上发布 RPC 服务。

4. 启动服务器并发布服务

为了加载 Spring 配置文件来发布服务，只需编写一个引导程序即可：

<!-- lang: java -->
public class RpcBootstrap {
	public static void main(String[] args) {
    	new ClassPathXmlApplicationContext("spring.xml");
    }
}

运行RpcBootstrap类的main方法即可启动服务端，但还有两个重要的组件尚未实现，它们分别是：ServiceRegistry与RpcServer，下文会给出具体实现细节。

5. 实现服务注册

使用 ZooKeeper 客户端可轻松实现服务注册功能，ServiceRegistry代码如下：

<!-- lang: java -->
public class ServiceRegistry {
  private static final Logger LOGGER = LoggerFactory.getLogger(ServiceRegistry.class);
  private CountDownLatch latch = new CountDownLatch(1);
  private String registryAddress;
  public ServiceRegistry(String registryAddress) {
      this.registryAddress = registryAddress;
  }
  public void register(String data) {
      if (data != null) {
        ZooKeeper zk = connectServer();
        if (zk != null) {
            createNode(zk, data);
        }
      }
  }
  private ZooKeeper connectServer() {
      ZooKeeper zk = null;
      try {
          zk = new ZooKeeper(registryAddress, Constant.ZK_SESSION_TIMEOUT, new Watcher() {
              @Override
              public void process(WatchedEvent event) {
                  if (event.getState() == Event.KeeperState.SyncConnected) {
                      latch.countDown();
                  }
              }
          }); latch.await();
      } catch (IOException | InterruptedException e) {
          LOGGER.error("", e);
      }
      return zk;
   }

   private void createNode(ZooKeeper zk, String data) {
      try {
          byte[] bytes = data.getBytes();
          String path = zk.create(Constant.ZK_DATA_PATH, bytes, ZooDefs.Ids.OPEN_ACL_UNSAFE, CreateMode.EPHEMERAL_SEQUENTIAL);
          LOGGER.debug("create zookeeper node ({} => {})", path, data);
      } catch (KeeperException | InterruptedException e) {
          LOGGER.error("", e);
      }
   }
}


其中，通过Constant配置了所有的常量：

<!-- lang: java -->
public interface Constant {
    int ZK_SESSION_TIMEOUT = 5000;
    String ZK_REGISTRY_PATH = "/registry";
    String ZK_DATA_PATH = ZK_REGISTRY_PATH + "/data";
}

注意：首先需要使用 ZooKeeper 客户端命令行创建/registry永久节点，用于存放所有的服务临时节点。

6.实现 RPC 服务器

使用 Netty 可实现一个支持 NIO 的 RPC 服务器，需要使用ServiceRegistry注册服务地址，RpcServer代码如下：

<!-- lang: java -->
public class RpcServer implements ApplicationContextAware, InitializingBean {
    private static final Logger LOGGER = LoggerFactory.getLogger(RpcServer.class);
    private String serverAddress;
    private ServiceRegistry serviceRegistry;
    private Map<String, Object> handlerMap = new HashMap<>(); // 存放接口名与服务对象之间的映射关系
    public RpcServer(String serverAddress) {
    	this.serverAddress = serverAddress;
    }
    public RpcServer(String serverAddress, ServiceRegistry serviceRegistry) {
        this.serverAddress = serverAddress;
        this.serviceRegistry = serviceRegistry;
    }
    @Override
    public void setApplicationContext(ApplicationContext ctx) throws BeansException {
        Map<String, Object> serviceBeanMap = ctx.getBeansWithAnnotation(RpcService.class);
        // 获取所有带有 RpcService 注解的 Spring Bean
        if (MapUtils.isNotEmpty(serviceBeanMap)) {
            for (Object serviceBean : serviceBeanMap.values()) {
                String interfaceName = serviceBean.getClass().getAnnotation(RpcService.class).value().getName();
                handlerMap.put(interfaceName, serviceBean);
            }
        }
    }
    @Override
    public void afterPropertiesSet() throws Exception {
        EventLoopGroup bossGroup = new NioEventLoopGroup();
        EventLoopGroup workerGroup = new NioEventLoopGroup();
        try {
            ServerBootstrap bootstrap = new ServerBootstrap();
            bootstrap.group(bossGroup, workerGroup).channel(NioServerSocketChannel.class) .childHandler(new ChannelInitializer<SocketChannel>() {
                @Override
                public void initChannel(SocketChannel channel) throws Exception {
                    channel.pipeline() .addLast(new RpcDecoder(RpcRequest.class)) // 将 RPC 请求进行解码（为了处理请求）
                    .addLast(new RpcEncoder(RpcResponse.class)) // 将 RPC 响应进行编码（为了返回响应）
                    .addLast(new RpcHandler(handlerMap)); // 处理 RPC 请求
                }
            }) .option(ChannelOption.SO_BACKLOG, 128) .childOption(ChannelOption.SO_KEEPALIVE, true);
            String[] array = serverAddress.split(":");
            String host = array[0]; int port = Integer.parseInt(array[1]);
            ChannelFuture future = bootstrap.bind(host, port).sync();
            LOGGER.debug("server started on port {}", port);
            if (serviceRegistry != null) {
            	serviceRegistry.register(serverAddress); // 注册服务地址
            }
            future.channel().closeFuture().sync();
        }
        finally {
            workerGroup.shutdownGracefully();
            bossGroup.shutdownGracefully();
        }
    }
}

以上代码中，有两个重要的 POJO 需要描述一下，它们分别是RpcRequest与RpcResponse。

使用RpcRequest封装 RPC 请求，代码如下：

<!-- lang: java -->
public class RpcRequest {
private String requestId;
    private String className;
    private String methodName;
    private Class<?>[] parameterTypes; private Object[] parameters; // getter/setter...
}


使用RpcResponse封装 RPC 响应，代码如下：

<!-- lang: java -->
public class RpcResponse {
    private String requestId;
    private Throwable error;
    private Object result; // getter/setter...
}


使用RpcDecoder提供 RPC 解码，只需扩展 Netty 的ByteToMessageDecoder抽象类的decode方法即可，代码如下：

<!-- lang: java -->
public class RpcDecoder extends ByteToMessageDecoder {
    private Class<?> genericClass;
    public RpcDecoder(Class<?> genericClass) {
    this.genericClass = genericClass;
    }
    @Override
    public void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        if (in.readableBytes() < 4) {
            return;
        }
        in.markReaderIndex();
        int dataLength = in.readInt();
        if (dataLength < 0) {
        ctx.close();
        }
        if (in.readableBytes() < dataLength) {
            in.resetReaderIndex();
            return;
        }

        byte[] data = new byte[dataLength];
        in.readBytes(data);
        Object obj = SerializationUtil.deserialize(data, genericClass);
        out.add(obj);
    }
}

<!-- lang: java -->
public class RpcDecoder extends ByteToMessageDecoder {
    private Class<?> genericClass;
    public RpcDecoder(Class<?> genericClass) {
    this.genericClass = genericClass;
    }
    @Override
    public void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) throws Exception {
        if (in.readableBytes() < 4) {
        return;
        }
        in.markReaderIndex();
        int dataLength = in.readInt();
        if (dataLength < 0) {
            ctx.close();
        }
        if (in.readableBytes() < dataLength) {
            in.resetReaderIndex();
            return;
        }
        byte[] data = new byte[dataLength];
        in.readBytes(data);
        Object obj = SerializationUtil.deserialize(data, genericClass);
        out.add(obj);
    }
}

使用RpcEncoder提供 RPC 编码，只需扩展 Netty 的MessageToByteEncoder抽象类的encode方法即可，代码如下：

<!-- lang: java -->
public class RpcEncoder extends MessageToByteEncoder {
    private Class<?> genericClass;
    public RpcEncoder(Class<?> genericClass) {
    this.genericClass = genericClass;
    }
    @Override
    public void encode(ChannelHandlerContext ctx, Object in, ByteBuf out) throws Exception {
        if (genericClass.isInstance(in)) {
            byte[] data = SerializationUtil.serialize(in);
            out.writeInt(data.length); out.writeBytes(data);
        }
    }
}

编写一个SerializationUtil工具类，使用Protostuff实现序列化：

<!-- lang: java -->
public class SerializationUtil {
    private static Map<Class<?>, Schema<?>> cachedSchema = new ConcurrentHashMap<>();
    private static Objenesis objenesis = new ObjenesisStd(true);
    private SerializationUtil() {
    }
    @SuppressWarnings("unchecked")
    private static <T> Schema<T> getSchema(Class<T> cls) {
        Schema<T> schema = (Schema<T>) cachedSchema.get(cls);
        if (schema == null) {
            schema = RuntimeSchema.createFrom(cls);
            if (schema != null) {
                cachedSchema.put(cls, schema);
            }
        }
        return schema;
    }
    @SuppressWarnings("unchecked")
    public static <T> byte[] serialize(T obj) {
        Class<T> cls = (Class<T>) obj.getClass();
        LinkedBuffer buffer = LinkedBuffer.allocate(LinkedBuffer.DEFAULT_BUFFER_SIZE);
        try {
            Schema<T> schema = getSchema(cls);
            return ProtostuffIOUtil.toByteArray(obj, schema, buffer);
        } catch (Exception e) {
        throw new IllegalStateException(e.getMessage(), e);
        } finally {
        buffer.clear();
        }
    }
    public static <T> T deserialize(byte[] data, Class<T> cls) {
        try {
            T message = (T) objenesis.newInstance(cls);
            Schema<T> schema = getSchema(cls);
            ProtostuffIOUtil.mergeFrom(data, message, schema);
            return message;
        } catch (Exception e) {
            throw new IllegalStateException(e.getMessage(), e);
        }
    }
}

以上了使用 Objenesis 来实例化对象，它是比 Java 反射更加强大。

注意：如需要替换其它序列化框架，只需修改SerializationUtil即可。当然，更好的实现方式是提供配置项来决定使用哪种序列化方式。

使用RpcHandler中处理 RPC 请求，只需扩展 Netty 的SimpleChannelInboundHandler抽象类即可，代码如下：

<!-- lang: java -->
public class RpcHandler extends SimpleChannelInboundHandler<RpcRequest> {
    private static final Logger LOGGER = LoggerFactory.getLogger(RpcHandler.class);
    private final Map<String, Object> handlerMap;
    public RpcHandler(Map<String, Object> handlerMap) {
    this.handlerMap = handlerMap;
    }
    @Override
    public void channelRead0(final ChannelHandlerContext ctx, RpcRequest request) throws Exception {
        RpcResponse response = new RpcResponse();
        response.setRequestId(request.getRequestId());
        try {
        Object result = handle(request);
        response.setResult(result);
        } catch (Throwable t) {
        response.setError(t);
        }
        ctx.writeAndFlush(response).addListener(ChannelFutureListener.CLOSE);
    }
    private Object handle(RpcRequest request) throws Throwable {
        String className = request.getClassName();
        Object serviceBean = handlerMap.get(className);
        Class<?> serviceClass = serviceBean.getClass();
        String methodName = request.getMethodName();
        Class<?>[] parameterTypes = request.getParameterTypes();
        Object[] parameters = request.getParameters();
        /*Method
        method = serviceClass.getMethod(methodName, parameterTypes);
        method.setAccessible(true);
        return method.invoke(serviceBean, parameters);*/
        FastClass serviceFastClass = FastClass.create(serviceClass);
        FastMethod serviceFastMethod = serviceFastClass.getMethod(methodName, parameterTypes);
        return serviceFastMethod.invoke(serviceBean, parameters);
    }
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
    LOGGER.error("server caught exception", cause); ctx.close();
    }
}

为了避免使用 Java 反射带来的性能问题，我们可以使用 CGLib 提供的反射 API，如上面用到的FastClass与FastMethod。

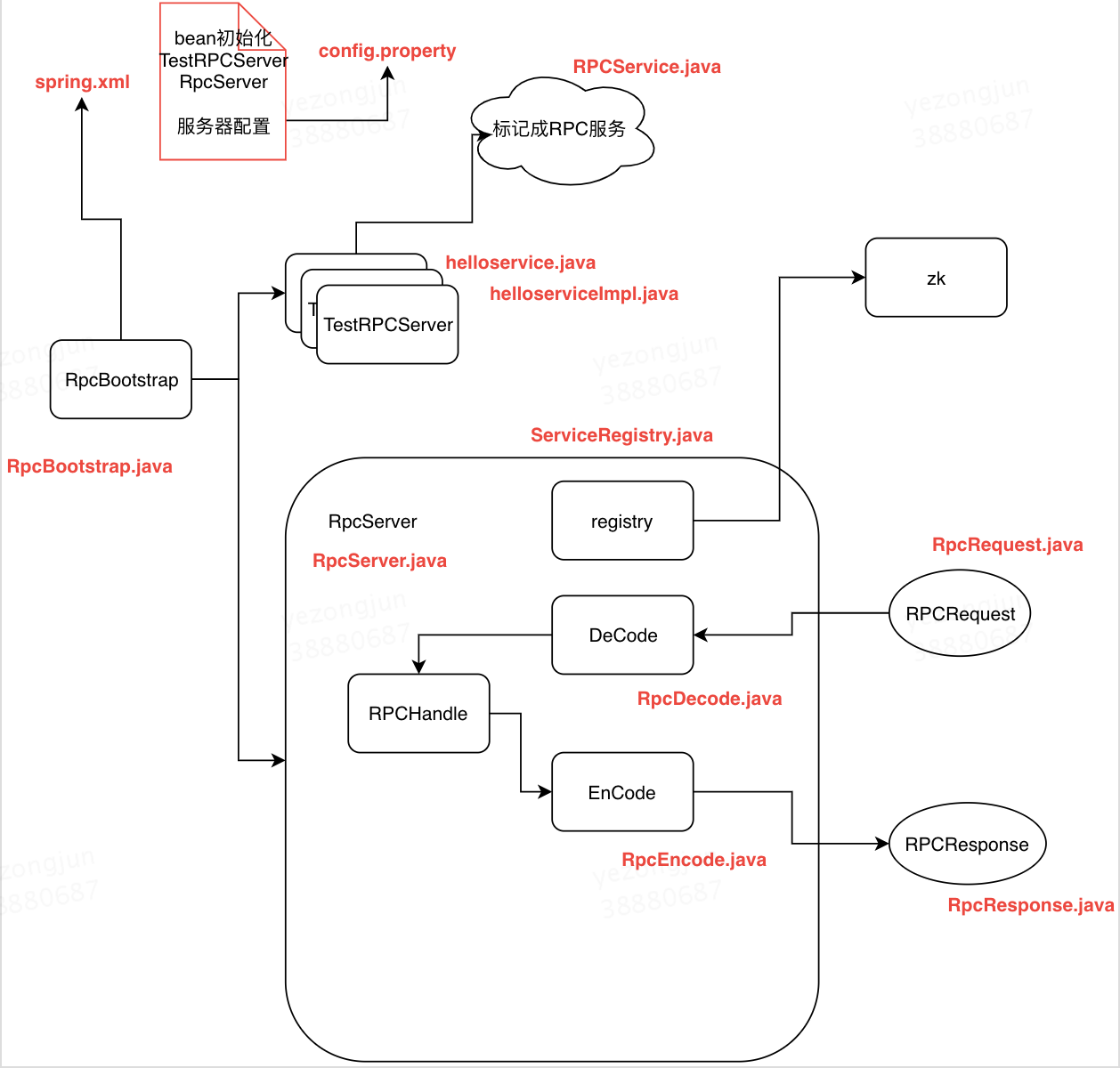

在这里插入图片描述

2.2 客户端实现

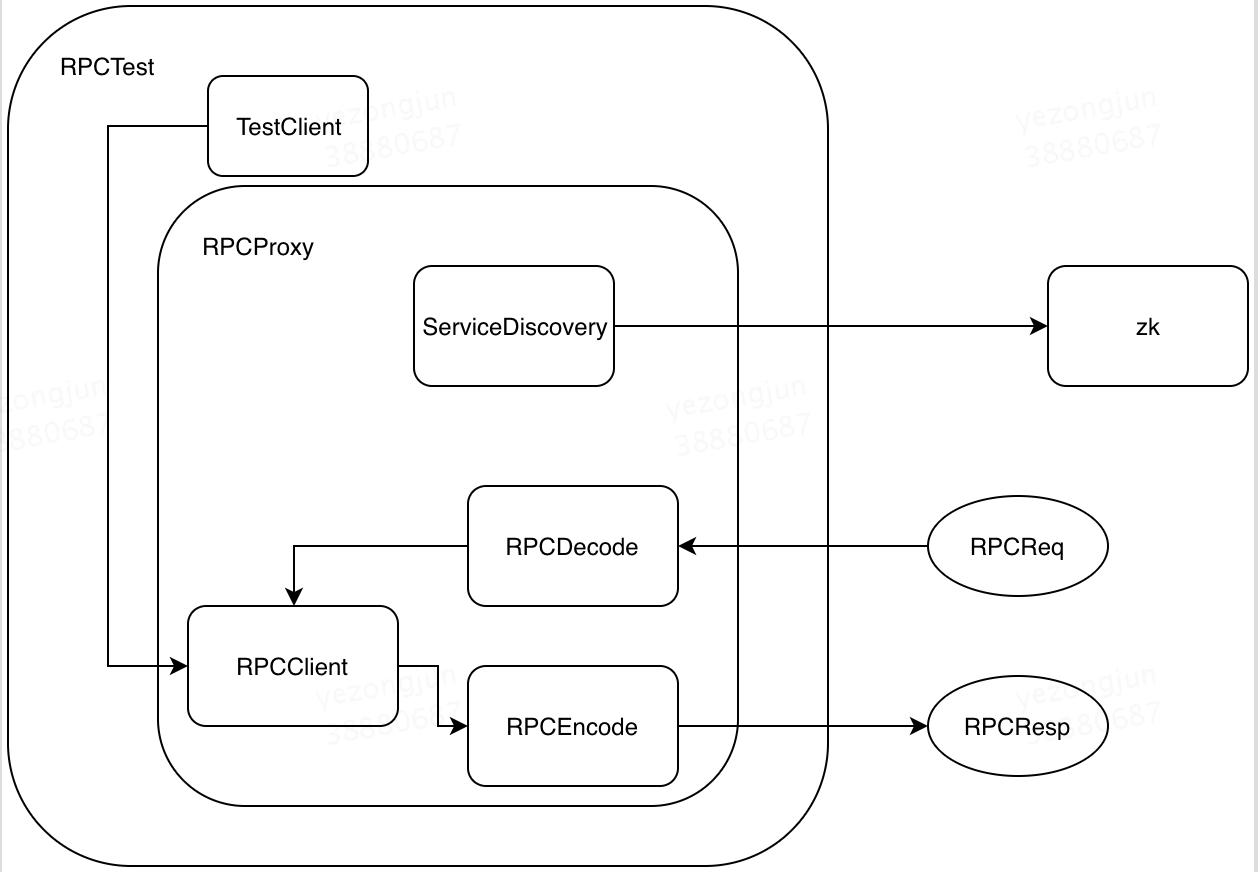

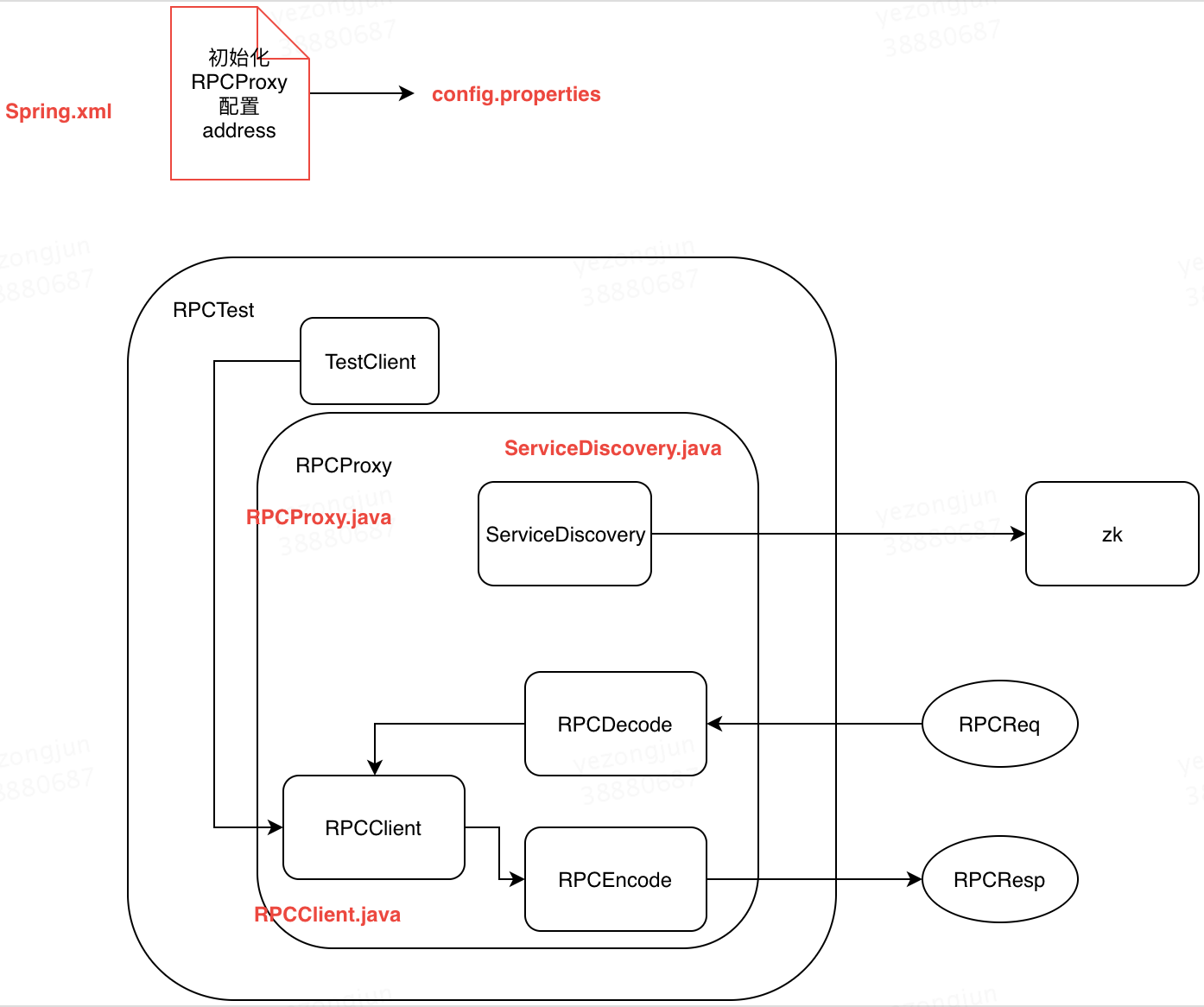

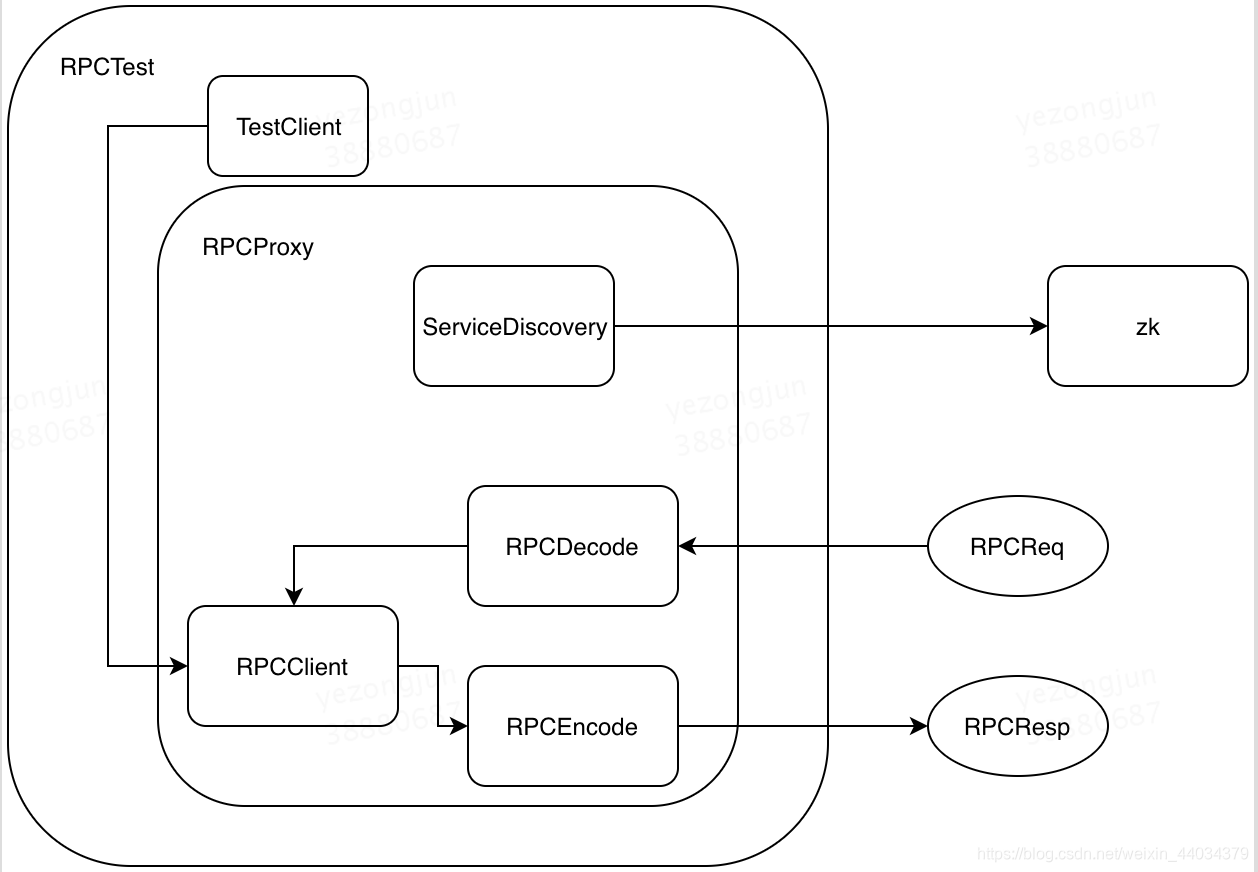

在这里插入图片描述

1.配置客户端

同样使用 Spring 配置文件来配置 RPC 客户端，spring.xml代码如下：

<!-- lang: java -->
<beans ...>
    <context:property-placeholder location="classpath:config.properties"/>
    <!-- 配置服务发现组件 -->
    <bean id="serviceDiscovery" class="com.xxx.rpc.registry.ServiceDiscovery">
    <constructor-arg name="registryAddress" value="${registry.address}"/>
    </bean>
    <!-- 配置 RPC 代理 -->
<bean id="rpcProxy" class="com.xxx.rpc.client.RpcProxy">
    <constructor-arg name="serviceDiscovery" ref="serviceDiscovery"/>
    </bean>
</beans>


其中config.properties提供了具体的配置：

<!-- lang: java -->
# ZooKeeper 服务器
registry.address=127.0.0.1:2181

2.实现服务发现

同样使用 ZooKeeper 实现服务发现功能，见如下代码：

<!-- lang: java -->
public class ServiceDiscovery {
    private static final Logger LOGGER = LoggerFactory.getLogger(ServiceDiscovery.class);
    private CountDownLatch latch = new CountDownLatch(1);
    private volatile List<String> dataList = new ArrayList<>(); private String registryAddress;
    public ServiceDiscovery(String registryAddress) {
        this.registryAddress = registryAddress;
        ZooKeeper zk = connectServer();
        if (zk != null) {
        watchNode(zk);
        }
    }
    public String discover() {
        String data = null;
        int size = dataList.size();
        if (size > 0) {
            if (size == 1) {
                data = dataList.get(0);
                LOGGER.debug("using only data: {}", data);
            } else {
                data = dataList.get(ThreadLocalRandom.current().nextInt(size));
                LOGGER.debug("using random data: {}", data);
            }
        }
        return data;
    }
    private ZooKeeper connectServer() {
        ZooKeeper zk = null;
        try {
            zk = new ZooKeeper(registryAddress, Constant.ZK_SESSION_TIMEOUT, new Watcher() {
                @Override
                public void process(WatchedEvent event) {
                    if (event.getState() == Event.KeeperState.SyncConnected) {
                    latch.countDown();
                    }
                }
            });
            latch.await();
        } catch (IOException | InterruptedException e) {
        LOGGER.error("", e);
        }
        return zk;
    }
    private void watchNode(final ZooKeeper zk) {
        try {
            List<String> nodeList = zk.getChildren(Constant.ZK_REGISTRY_PATH, new Watcher() {
                @Override
                public void process(WatchedEvent event) {
                    if (event.getType() == Event.EventType.NodeChildrenChanged) {
                    watchNode(zk);
                    }
                }
            });
            List<String> dataList = new ArrayList<>();
            for (String node : nodeList) {
                byte[] bytes = zk.getData(Constant.ZK_REGISTRY_PATH + "/" + node, false, null);
                dataList.add(new String(bytes));
            }
            LOGGER.debug("node data: {}", dataList);
            this.dataList = dataList;
        } catch (KeeperException | InterruptedException e) {
        LOGGER.error("", e);
        }
    }
}

3.实现 RPC 代理

在这里插入图片描述

这里使用 Java 提供的动态代理技术实现 RPC 代理（当然也可以使用 CGLib 来实现），具体代码如下：

<!-- lang: java -->
public class RpcProxy {
    private String serverAddress;
    private ServiceDiscovery serviceDiscovery;
    public RpcProxy(String serverAddress) {
    this.serverAddress = serverAddress;
    }
    public RpcProxy(ServiceDiscovery serviceDiscovery) {
    this.serviceDiscovery = serviceDiscovery;
    }
    @SuppressWarnings("unchecked")
    public <T> T create(Class<?> interfaceClass) {
        return (T) Proxy.newProxyInstance( interfaceClass.getClassLoader(), new Class<?>[]{interfaceClass}, new InvocationHandler() {
            @Override
            public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
                RpcRequest request = new RpcRequest(); // 创建并初始化 RPC 请求
                request.setRequestId(UUID.randomUUID().toString());
                request.setClassName(method.getDeclaringClass().getName());
                request.setMethodName(method.getName());
                request.setParameterTypes(method.getParameterTypes());
                request.setParameters(args);
                if (serviceDiscovery != null) {
                serverAddress = serviceDiscovery.discover();// 发现服务
                }
                String[] array = serverAddress.split(":");
                String host = array[0];
                int port = Integer.parseInt(array[1]);
                RpcClient client = new RpcClient(host, port); // 初始化 RPC 客户端
                RpcResponse response = client.send(request); // 通过 RPC 客户端发送 RPC 请求并获取 RPC 响应
                if (response.isError()) {
                throw response.getError();
                } else {
                return response.getResult();
                }
            }
        });
    }
}


使用RpcClient类实现 RPC 客户端，只需扩展 Netty 提供的SimpleChannelInboundHandler抽象类即可，代码如下：

<!-- lang: java -->
public class RpcClient extends SimpleChannelInboundHandler<RpcResponse> {
    private static final Logger LOGGER = LoggerFactory.getLogger(RpcClient.class);
    private String host; private int port;
    private RpcResponse response;
    private final Object obj = new Object();
    public RpcClient(String host, int port) {
    this.host = host; this.port = port;
    }
    @Override
    public void channelRead0(ChannelHandlerContext ctx, RpcResponse response) throws Exception {
        this.response = response; synchronized (obj) {
        obj.notifyAll(); // 收到响应，唤醒线程
        }
    }
    @Override
    public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) throws Exception {
    LOGGER.error("client caught exception", cause); ctx.close();
    }
    public RpcResponse send(RpcRequest request) throws Exception {
        EventLoopGroup group = new NioEventLoopGroup();
        try {
            Bootstrap bootstrap = new Bootstrap();
            bootstrap.group(group).channel(NioSocketChannel.class) .handler(new ChannelInitializer<SocketChannel>() {
                @Override
                public void initChannel(SocketChannel channel) throws Exception {
                    channel.pipeline() .addLast(new RpcEncoder(RpcRequest.class)) // 将 RPC 请求进行编码（为了发送请求）
                    .addLast(new RpcDecoder(RpcResponse.class)) // 将 RPC 响应进行解码（为了处理响应）
                    .addLast(RpcClient.this); // 使用 RpcClient 发送 RPC 请求
                }
            }) .option(ChannelOption.SO_KEEPALIVE, true);
            ChannelFuture future = bootstrap.connect(host, port).sync();
            future.channel().writeAndFlush(request).sync();
            synchronized (obj) {
            obj.wait(); // 未收到响应，使线程等待
            }
            if (response != null) {
            future.channel().closeFuture().sync();
            }
            return response;
        } finally {
        group.shutdownGracefully();
        }
    }
}

4.发送 RPC 请求

使用 JUnit 结合 Spring 编写一个单元测试，代码如下：

<!-- lang: java -->
@RunWith(SpringJUnit4ClassRunner.class)
@ContextConfiguration(locations = "classpath:spring.xml")
public class HelloServiceTest {
    @Autowired
    private RpcProxy rpcProxy;
    @Test
    public void helloTest() {
        HelloService helloService = rpcProxy.create(HelloService.class);
        String result = helloService.hello("World");
        Assert.assertEquals("Hello! World", result);
    }
}

本文通过 Spring + Netty + Protostuff + ZooKeeper （pigeon：Netty + Hessian + MNS）实现了一个轻量级 RPC 框架，使用 Spring 提供依赖注入与参数配置，使用 Netty 实现 NIO 方式的数据传输，使用 Protostuff 实现对象序列化，使用 ZooKeeper 实现服务注册与发现。使用该框架，可将服务部署到分布式环境中的任意节点上，客户端通过远程接口来调用服务端的具体实现，让服务端与客户端的开发完全分离，为实现大规模分布式应用提供了基础支持。

3.依赖框架简介

3.1 zookeeper在RPC框架中作用

简单来说zookeeper=文件系统+监听通知机制。

提供者RPCServer：服务启动后向zookeeper注册他有的services，并将自己的ip地址和端口作为路径，创建对应的URL临时节点调用者RPCClient：调用相应服务时，找到对应的service节点，获得service所有的子节点，并且watch service节点,然后同样注册自己的znode节点调用过程：每个调用端需明确提供者和调用者的数量以及提供者相应的IP地址，之后调用端获得 service/providers的所有子节点即获得所有的提供者的IP 使用对应负载均衡策略连接其中一个ip地址，进行rpc调度

3.2 netty在RPC框架中的作用

原文链接：https://blog.csdn.net/weixin_44034379/article/details/107773580
