思科模拟器静态路由的配置

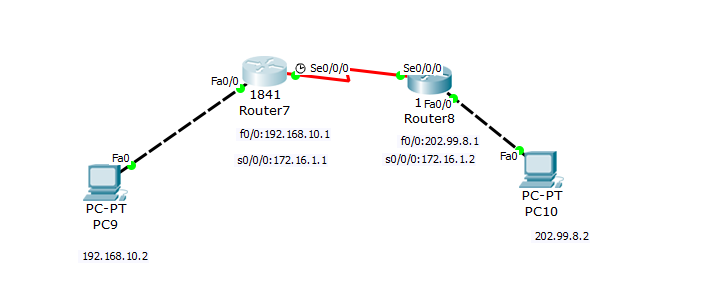

网络拓扑图:

（这里需要说下，思科模拟器里面相同设备用虚线连接，不同设备用实线连接，但是在这里PC可以看成路由器所以用虚线，这是个特例）

1. 拖出2台路由器和2台主机
2. 打开路由1

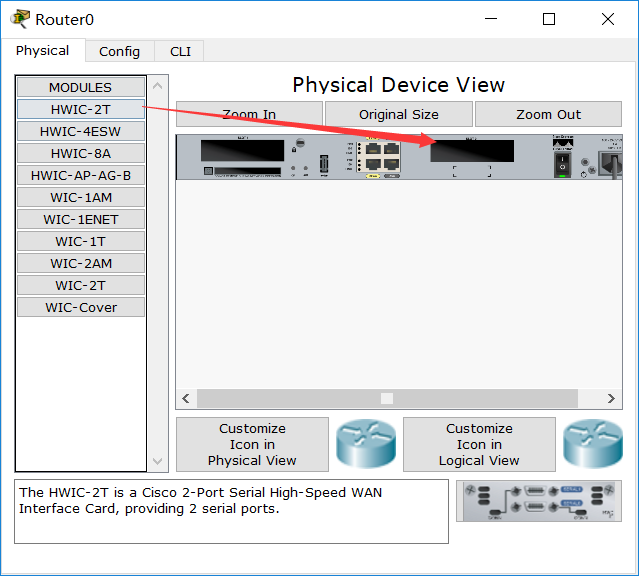

physical->关闭电源->把HWIC-2T拖到卡槽->

->开启电源

路由器2也执行相同的步骤

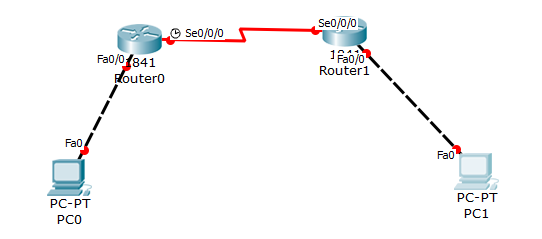

1. 连线

用

连接2台路由器的Serial 0/0/0口

用

把PC0 的Fastetherrnet0和Route0的Fastetherrnet0/0相连

把PC1的Fastetherrnet0和Route1的Fastetherrnet0/0相连

1. 配置PC0的IP地址

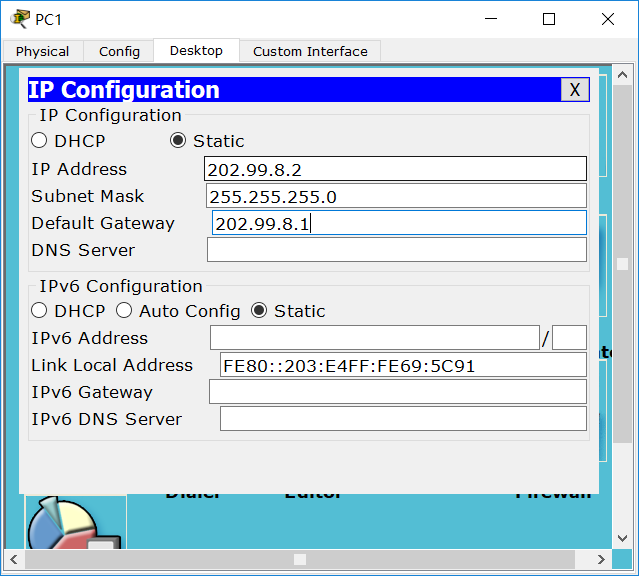

配置PC1的IP地址

1. 配置路由器0

1. 输入enable 进入特权模式
2. 输入config 进入配置模式
3. 输入int 0/0 进入f0/0口配置IP地址
4. 输入ip address 192.168.10.1 255.255.255.0
5. 输入no shutdown
6. 输入ex退出f0/0口
7. 输入int s0/0/0  进入s0/0/0配置IP地址
8. 输入ip address 172.16.1.1 255.255.255.0
9. 输入 no shutdown
10. 输入 ex退出s0/0/0口
11. 输入ip route 202.99.8.0 255.255.255.0 172.16.1.2 配置路由

1. 配置路由器1

1. 输入enable进入特权模式
2. 输入config进入配置模式
3. 输入int 0/0 进入f0/0口配置IP地址
4. 输入ip address 202.99.8.1 255.255.255.0
5. 输入 no shutdown
6. 输入ex 退出f0/0口
7. 输入 s0/0/0进入s0/0/0配置IP地址
8. 输入 ip address 172.16.1.2 255.255.255.0
9. 输入 no shutdown
10. 输入 ex 退出s0/0/0口
11. 输入ip route 192.168.10.0 255.255.255.0 172.16.1.1 配置路由

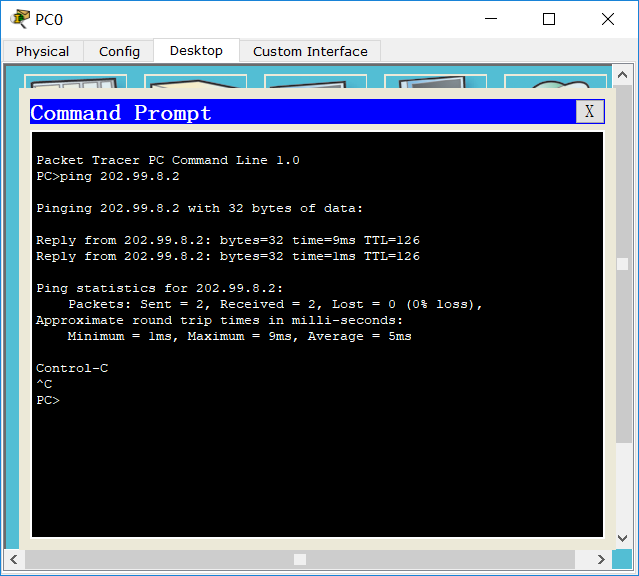

1. 测验

等待几秒后即可连通
