STM32F103C8T6基础开发教程（HAL库）—LED灯1S周期闪烁

本节内容

LED灯1S周期闪烁

STM32F103C8T6开发板笔者选用笔者团体自行设计的最小系统开发板，以后的章节教程均采用TWRS103B-V1.3作为教学开发板，为了大家更好的快速入门，建议购买支持一下笔者，当然，如果自已手上也有其他STM32F103C68T也可以参考笔者教程进行学习，功能都是一样的！

TWRS103B-V1.3最小系统开发板与传统STM32F103C8T6最小系统开发板区别

TWRSTM32F103C8T6最小系统开发板	传统STM32C8T6最小系统开发板
支持USB下载	不支持USB下载，需要下载器
PB5自带WS2812可编程RGB彩灯	PC13自带可编程普通LED灯
引出PD0、PD1	没有引出PD0、PD1

本节内容要用到的材料

在这里插入图片描述

欢迎进入蒙学长小铺进行采购：淘宝店传送门
本文末尾处提供本节源码下载（免费下载）

1.LED灯1S周期闪烁

1）STM32CubeMX配置

上节已叙述了CubeMX生成工程，编译并烧录HEX文件，本节将不再过多的赘述。

设置PB9为Ouput

在这里插入图片描述

2）Keli5编写代码

上节已叙述了Keli5编写代码过程，编译并烧录HEX文件，本节将不再过多的赘述。

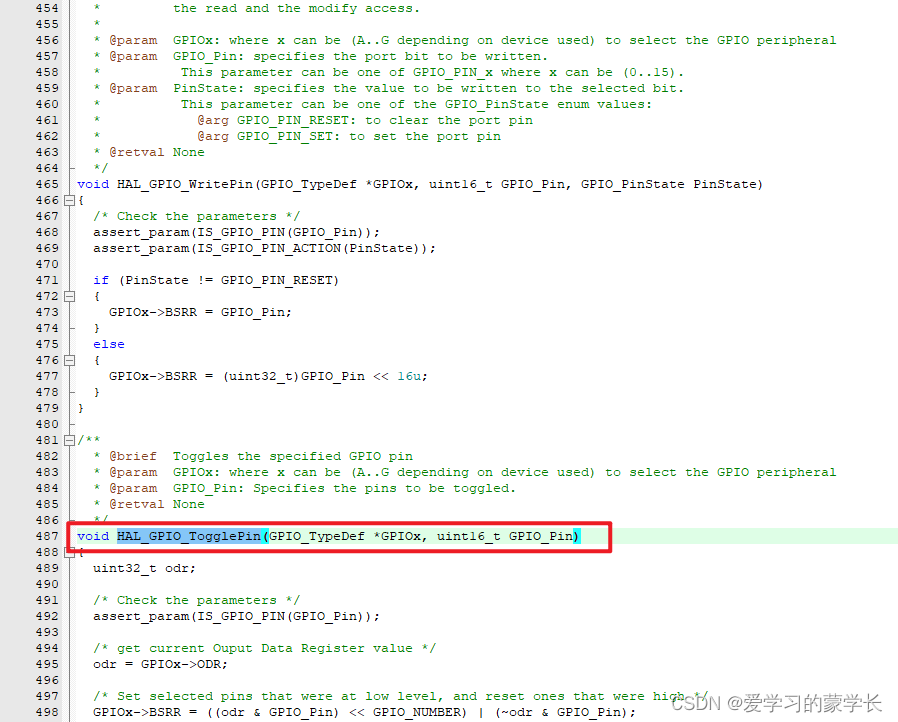

（1）在上节的HAL_GPIO_WritePin函数下面找到HAL_GPIO_WritePin函数，并复制其函数，在while(1)里调用

在这里插入图片描述

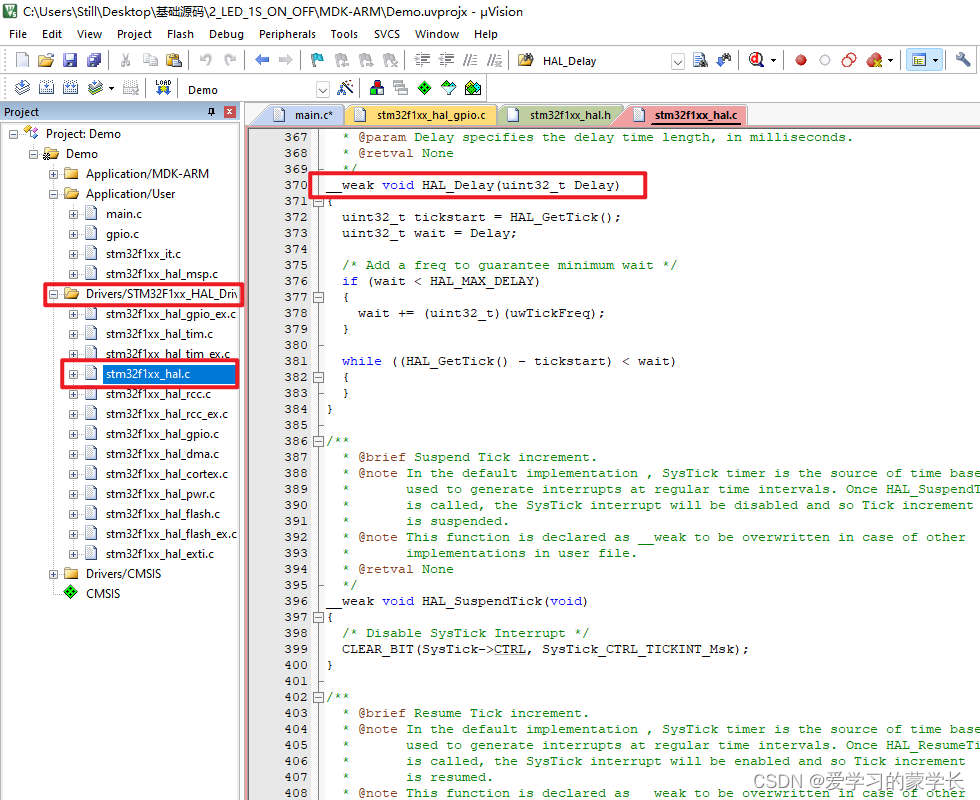

（2）在stm32f1xx_hal.c文件的370行代码找到HAL_Delay函数，并复制其函数，在while(1)里调用

在这里插入图片描述

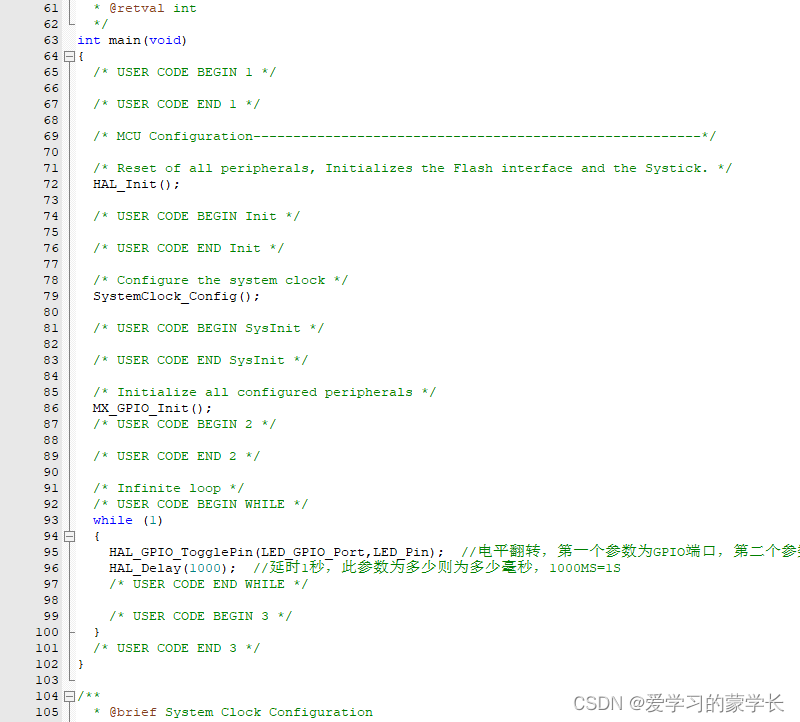

（3）调用如下，第95行，HAL_GPIO_WritePin为电平翻转，其函数有两个参数，第一个参数为要输出的引脚端口，第二个参数为要输出的引脚，第96行，为延时函数，参数为多少，则延时多少毫秒

在这里插入图片描述

（4）编译下载

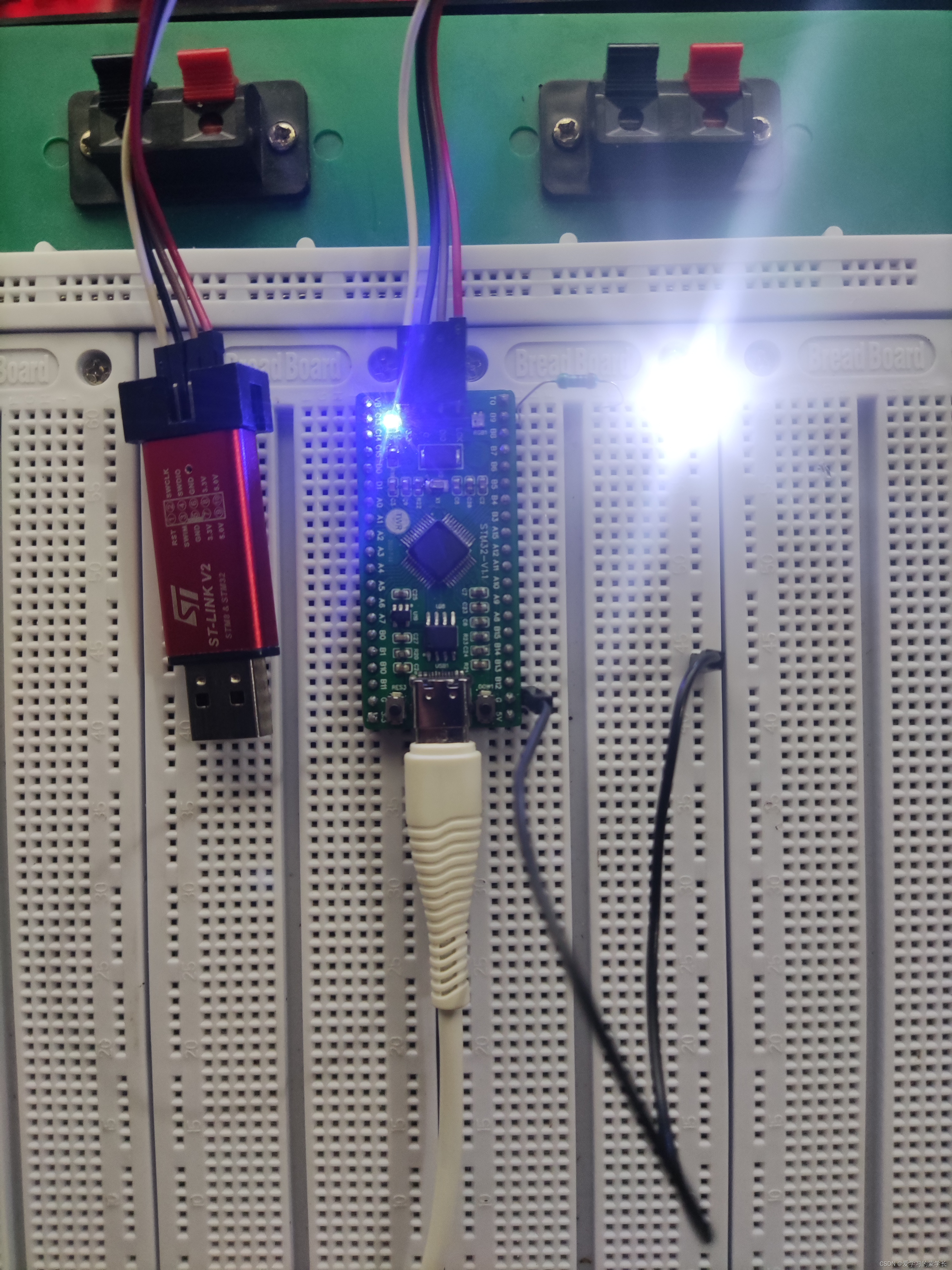

实验效果

在这里插入图片描述

LED进行1秒周期闪烁，实验完成

LED灯1S周期闪烁

本节主要代码

/**
 * Main application entry point.
 */
int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);	//电平翻转，第一个参数为GPIO端口，第二个参数为GPIO引脚
		HAL_Delay(1000);	//延时1秒，此参数为多少则为多少毫秒，1000MS=1S
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

本节需掌握函数

HAL_GPIO_TogglePin(LED_GPIO_Port,LED_Pin);	//电平翻转，第一个参数为GPIO端口，第二个参数为GPIO引脚

HAL_Delay(1000);	//延时1秒，此参数为多少则为多少毫秒，1000MS=1S

本节资源

百度网盘: 本节源码
提取码:RSXC
